轻量化镂空式小型无人机承载机架结构

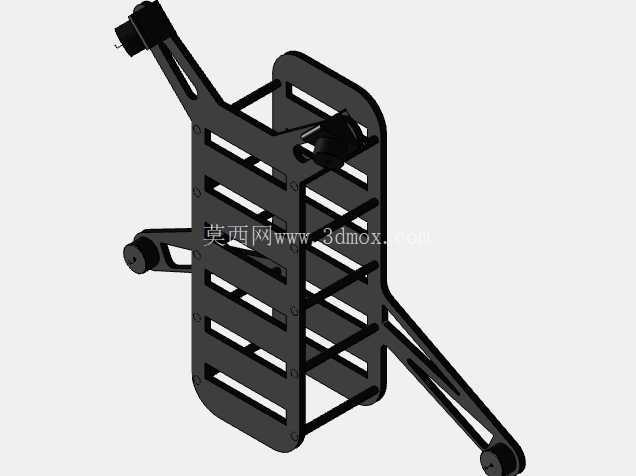

　　这款机架结构针对小型多旋翼无人机的实际作业需求设计，核心适配低空航拍、小型物资投送、室内巡检等常见应用场景，作为整台无人机的核心承载基体，所有飞控模块、动力单元、电池、任务载荷都需要依托该机架完成安装固定，其结构合理性直接决定整机飞行稳定性与抗振表现。设计阶段优先考虑减重需求，主体采用框格式镂空布局，在保证结构刚性的前提下尽可能去除非受力区域的材料，既降低整机起飞重量提升续航表现，也能减少飞行过程中的风阻影响，镂空的格栅结构同时可以为内置的电调、分电板提供自然通风散热通道，避免长时间飞行时热量堆积影响电子元件工作稳定性。

　　机架的机臂安装位采用一体化延伸设计，机臂与主体框架的连接位置做了加厚过渡处理，避免飞行过程中电机高频振动导致连接位置出现应力集中断裂的问题，每个机臂末端预留了标准的电机安装孔位，适配主流的小型无刷电机安装尺寸，安装面做了平面度处理，保证电机安装后轴线垂直于机架水平面，减少动力输出时的偏航力矩损耗。主体框架的中部预留了规整的设备安装腔，飞控板、电池、GPS模块都可以在腔内完成固定，腔体内侧设计有小型的凸台定位结构，安装时可以快速对齐设备安装孔位，不需要反复调整设备重心位置，框架外侧的边缘做了圆弧倒角处理，既避免组装过程中锐边划伤操作人员，也能减少飞行过程中磕碰障碍物时的结构冲击损伤。

　　从安装边界来看，机架整体采用对称式布局，机臂展开后的对角线尺寸适配200-250mm轴距的小型无人机设计，主体框架的厚度控制在合理范围内，不会占用过多的竖向安装空间，电池安装位预留了绑带穿过的槽位，可以适配不同容量的2S-3S锂电池固定需求，不需要额外加装电池固定座。结构设计阶段充分考虑了压铸成型的工艺特性，所有的加强筋位置都做了均匀壁厚处理，避免压铸过程中出现缩孔、缺料等成型缺陷，镂空槽的转角位置都设置了工艺圆角，既减少成型时的应力集中，也能提升模具的使用寿命。机架的底部预留了任务载荷安装位，可以直接挂载小型摄像头、空投装置等外接设备，安装位置靠近整机重心点，挂载载荷后不会出现明显的重心偏移，不需要额外调整飞控的重心补偿参数。

　　实际使用过程中，这种镂空式机架相比实心板材机架，振动传导特性更优，电机运转产生的高频振动可以通过框格结构的微变形吸收一部分，减少传递到飞控与摄像设备的振动量，提升航拍画面的清晰度与飞控传感器的采样精度。机臂与主体的连接位置没有采用额外的拼接件，一体化的结构设计减少了组装环节的零件数量，降低装配复杂度，同时也避免了拼接位置的装配间隙带来的结构松动风险，日常作业后的维护只需要检查电机固定螺丝与机臂是否有裂纹即可，不需要反复校准机架的装配精度。
