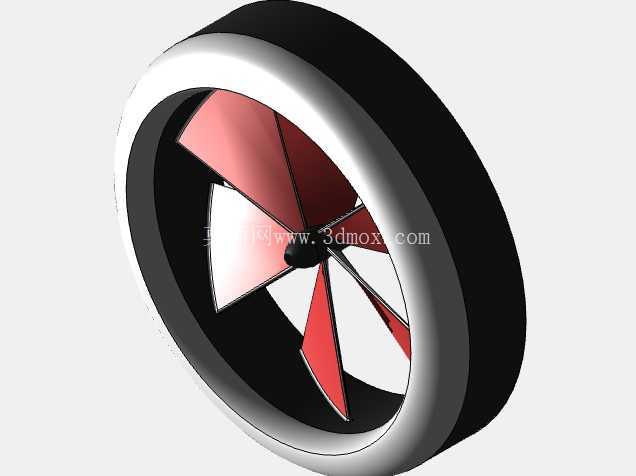

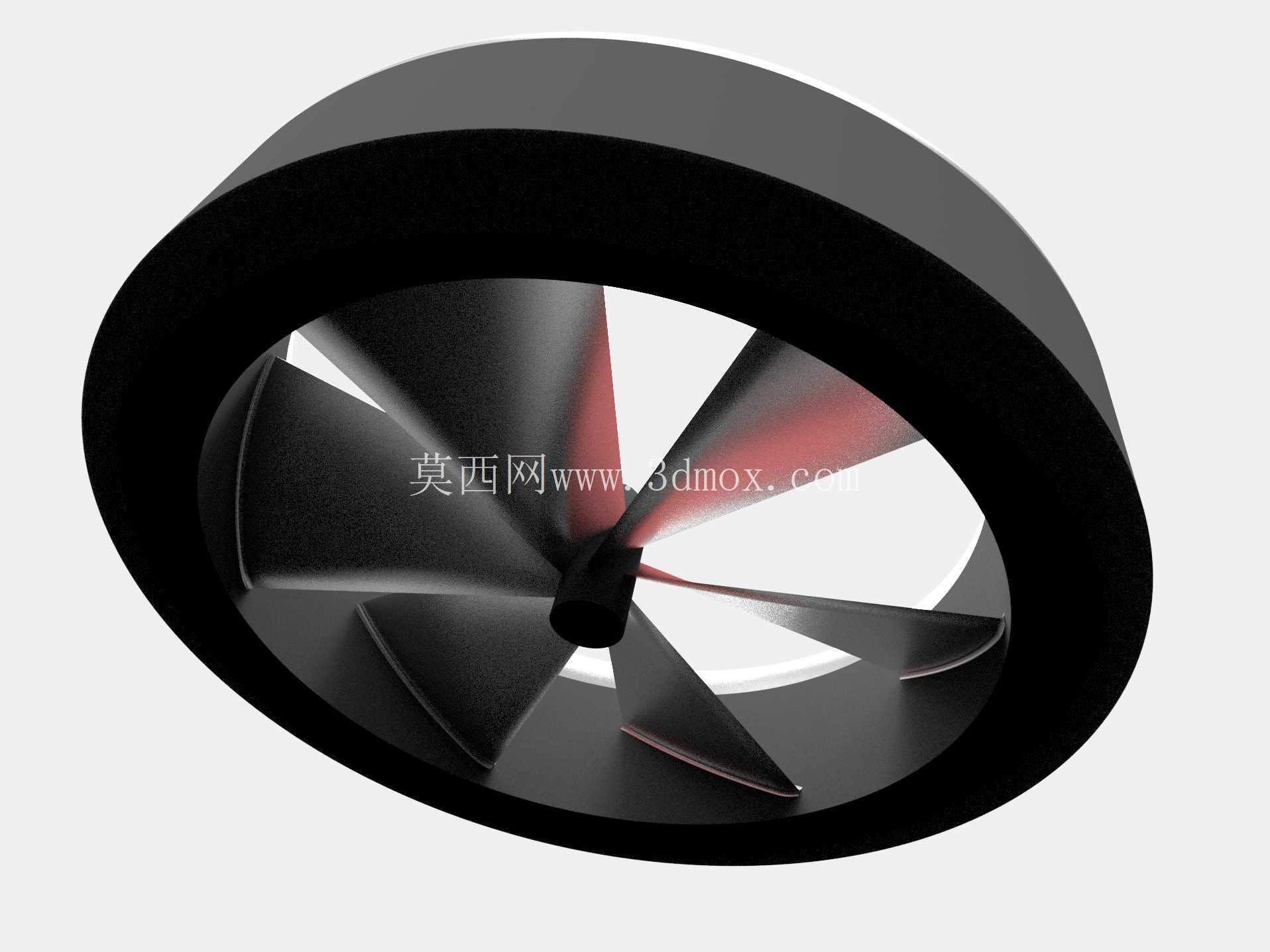

带红黑配色导流叶片的环形涡轮结构

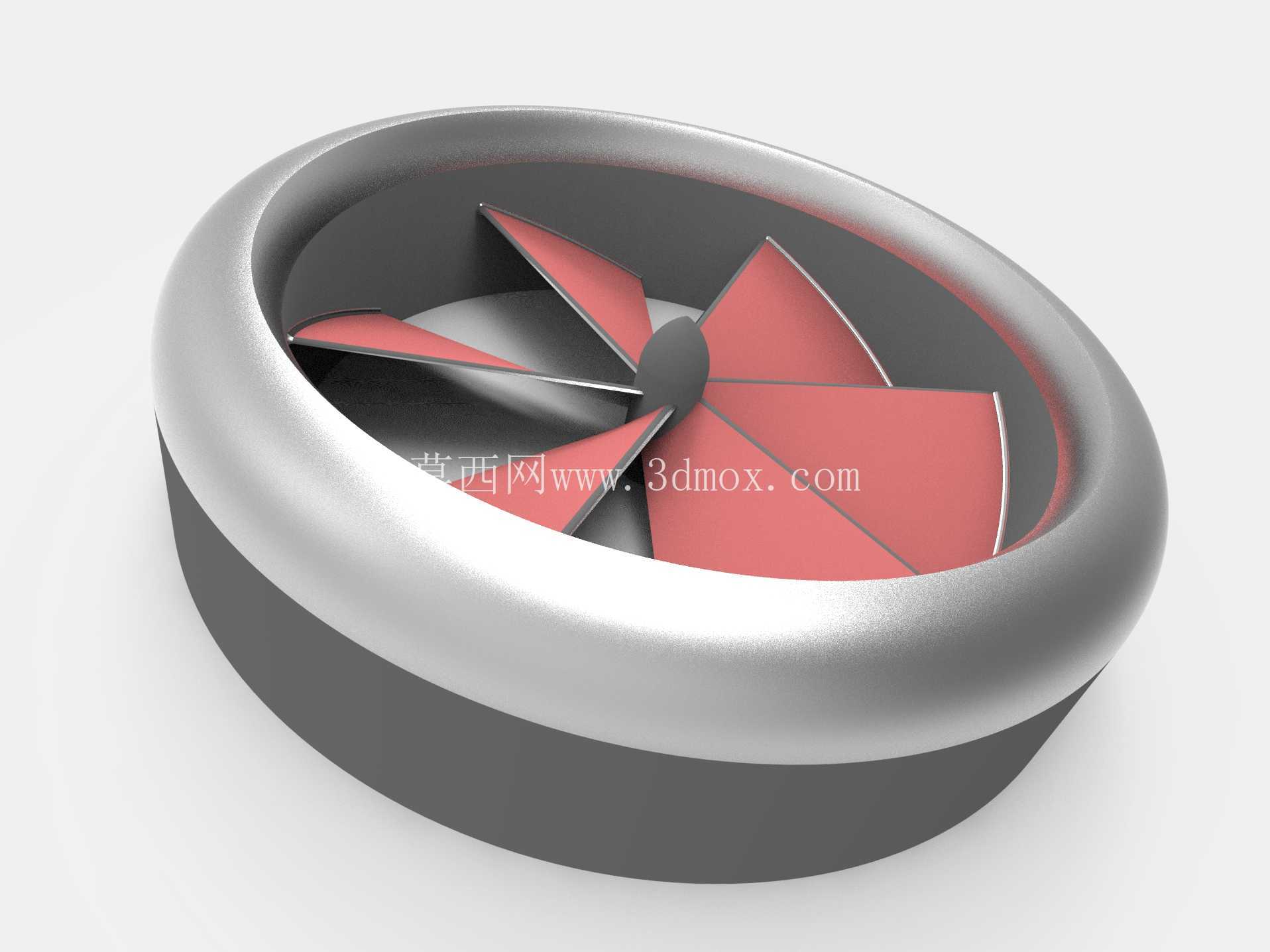

做流体动力部件结构设计快十二年，经手的涡轮类结构少说也有七八十套，看到这个带红黑配色导流叶片的环形涡轮结构，第一反应是这是针对小口径流体管路做的动能回收型涡轮设计，不是常规的大型涡轮增压器或者水轮机结构。先从安装边界说，这个结构的外圈是一体化的环形安装基座，黑色部分做了加厚的止口设计，安装时可以直接嵌入对应管径的管路内壁，不需要额外设计安装支架，止口的配合公差选H7/g6的间隙配合就足够，既可以保证安装时的同轴度，也能避免长期受流体冲击出现松动移位，外圈的轴向宽度控制在管径的1/6左右，不会过多占用管路内部的通流空间，对管路整体的压损影响可以控制在3%以内。

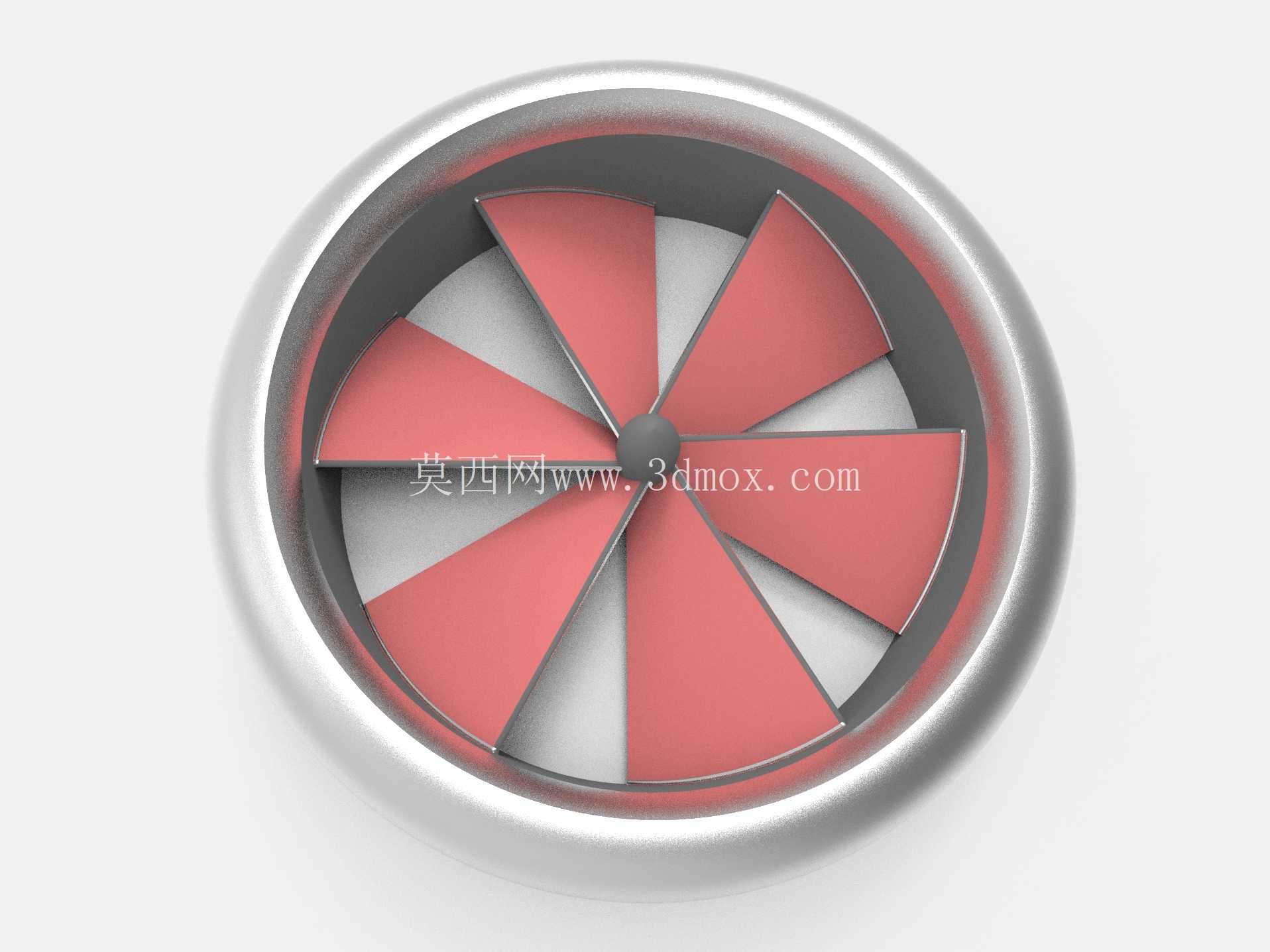

再看核心的叶片设计，六片径向布置的导流叶片做了32度的扭转角，这个角度不是随便定的，是针对中低流速的流体工况算出来的最优冲角，当流体以12-18m/s的流速冲击叶片时，叶片的受力面可以最大化承接流体动能，同时叶片背面的扰流损失降到最低，叶片根部和中心轮毂做了R3的圆角过渡，避免应力集中，长期受交变载荷作用下也不会出现根部断裂的问题，叶片表面做了红色的标识区分，一方面是装配时可以快速识别叶片的安装朝向，避免装反导致涡轮反转，另一方面后期做动平衡测试时，红色叶片可以作为标记点，快速定位不平衡量的位置。

中心的轮毂部分做了沉孔设计，预留了和传动轴连接的键槽位置，键槽选的是普通平键A型，适配直径8mm的传动轴，传动扭矩可以达到12N·m，足够带动小型的发电机或者测速传感器，轮毂的端面做了0.2mm的凹台，安装轴承时可以起到轴向定位的作用，不需要额外加装轴用挡圈，简化了装配工序。

从应用场景来说，这个结构可以用在小型压缩空气管路的余能回收装置上，装在管路的末端，把管路里剩余的压缩空气动能转化为电能，给管路旁边的传感器或者指示灯供电，不需要额外布电源线；也可以用在小型水冷系统的管路里，带动流速传感器的叶轮，实时监测管路内的冷却液流速，比传统的涡街传感器成本低40%左右，而且结构更简单，不容易被冷却液里的杂质堵塞。

设计思路上，这个结构没有用常规的闭式叶轮设计，而是采用了开式径向叶片结构，主要是考虑到小通径管路里的流体可能会带有少量细小杂质，开式结构的叶片间隙更大，杂质可以直接顺着叶片间隙流过去，不会出现卡滞的问题，而且开式结构的加工难度更低，不管是3D打印打样还是开模注塑，生产效率都比闭式叶轮高很多，后期做维护的时候，直接把整个涡轮从管路里抽出来就可以清理叶片上的附着物，不需要拆解整个传动组件。

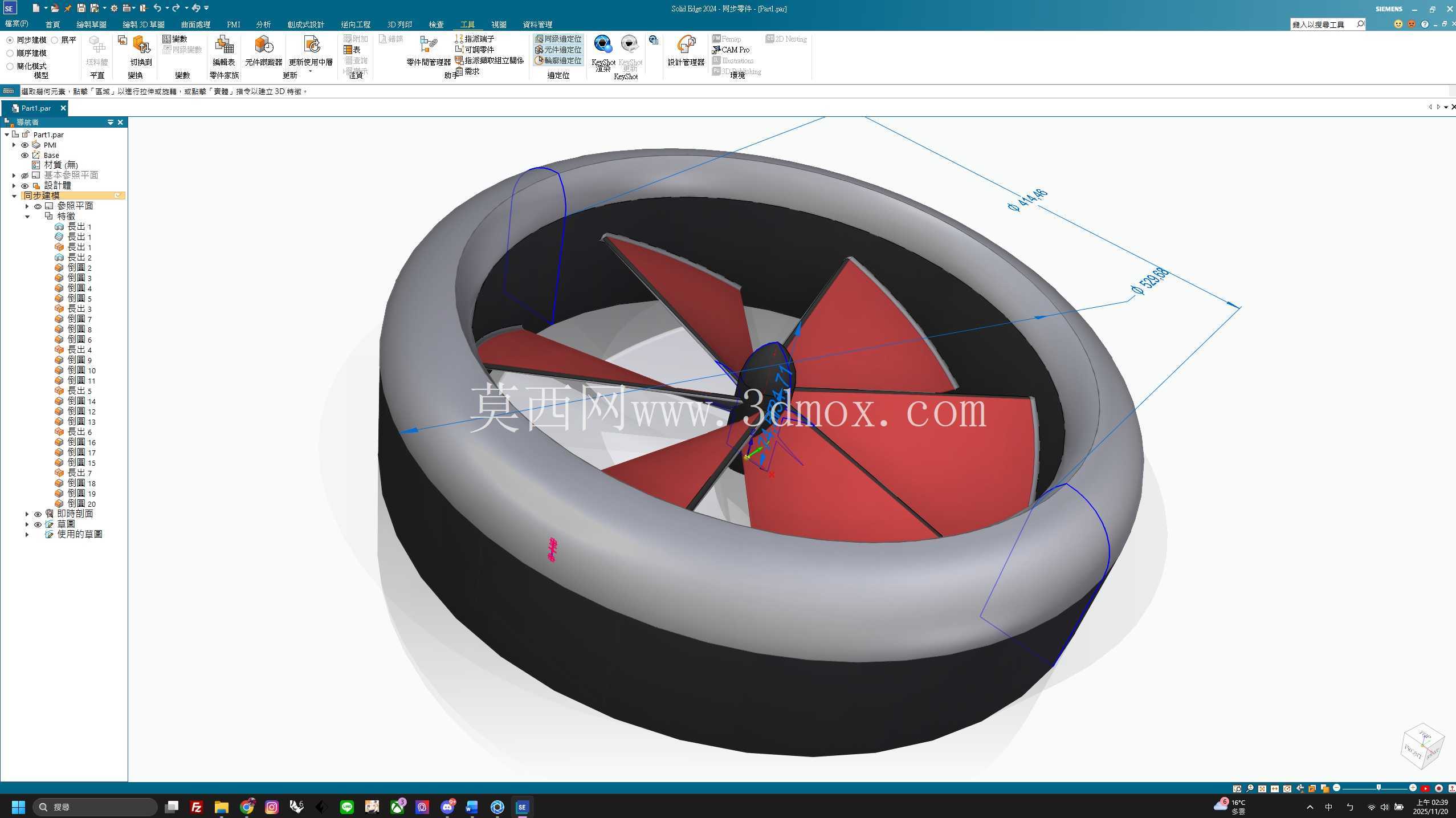

外形尺寸上，这个涡轮的最大外径适配50mm内径的管路，中心轮毂直径12mm，叶片的径向高度是16mm，叶片的厚度从根部的2mm渐变到叶尖的1mm，既保证了根部的结构强度，也减轻了叶尖的重量，降低转动时的转动惯量，当流体流速达到5m/s的时候就可以启动转动，启动阻力比等厚度叶片的涡轮低27%左右。安装的时候要注意，涡轮的进气侧要对着流体来流方向，叶片的扭转方向要和流体的旋向匹配，如果装反的话，涡轮的转动效率会下降60%以上，而且会产生额外的管路振动，所以外圈的黑色基座上做了一个很小的三角形流向标记，装配的时候只要把标记对着来流方向就不会装错。

另外这个结构的动平衡等级可以做到G2.5级，最高转速可以达到12000r/min，在额定转速下运行时的振动值不超过1.2mm/s，不会对管路的连接稳定性造成影响，叶片和外圈之间的间隙控制在0.8mm，既不会因为间隙太大导致流体泄漏损失效率，也不会因为间隙太小出现叶片和外圈刮蹭的问题，就算是温度变化导致部件出现热胀冷缩，这个间隙量也足够补偿变形量，适用的工作温度范围在-20℃到120℃之间，可以满足大部分工业流体管路的使用需求。
