多辐条轮式连接安装盘结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1190676
  • 多辐条轮式连接安装盘结构设计
  • 多辐条轮式连接安装盘结构设计

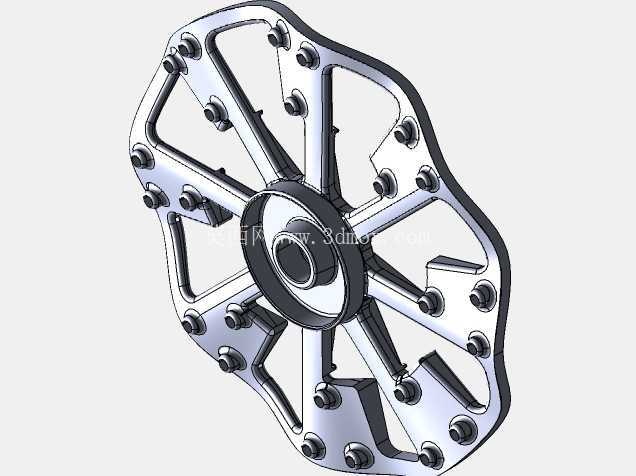

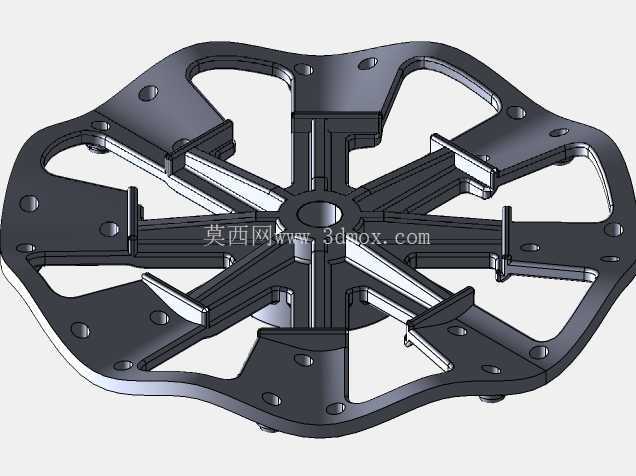

这类多辐条轮式连接安装盘,常应用在需要兼顾轻量化与结构强度的传动连接场景中,比如轻型输送设备的动力转接端、小型特种作业车辆的轮毂连接位、自动化生产线的转盘承载基座,都能见到这类结构的身影。不同于实心盘件的厚重设计,辐条式的镂空结构首先解决的是转动惯量过大的问题,在设备启停、换向频繁的工况下,更低的转动惯量能减少驱动端的负载冲击,避免传动链路因为瞬时扭矩波动出现连接松动、键槽磨损的问题。

从结构设计逻辑来看,中心的轴套部位是核心的扭矩传递区域,这里的内孔与轴件配合,通常会根据实际载荷选择平键、花键或者胀套的连接方式,轴套的壁厚需要根据传递的额定扭矩核算,既要保证配合面的压应力在材料许用范围内,也要避免壁厚过大导致整体重量攀升。向外延伸的辐条采用了变截面的设计思路,靠近中心轴套的位置截面更厚,应力集中区域做了圆弧过渡处理,避免交变载荷下出现疲劳裂纹;辐条延伸到外圈的安装位时,截面逐渐收窄,在保证支撑刚度的前提下尽可能去除冗余材料。外圈的安装凸台均匀分布,每个凸台上都预留了螺栓过孔,孔位周边做了局部加厚处理,螺栓锁紧时的压应力不会导致盘件局部变形,相邻安装孔的间距经过严格核算,保证螺栓锁紧力均匀分布在整个连接面上,不会出现局部应力过大导致的连接面翘曲。

在安装边界的考量上,这类盘件的轴向尺寸需要严格匹配安装位的空间间隙,辐条的镂空区域需要避开周边的传感器、管线等附属部件,转动过程中不能出现干涉。外圈安装孔的分度圆直径需要与对接部件的安装孔位完全一致,螺栓的规格要根据总载荷计算单颗螺栓的预紧力,避免运行过程中螺栓松动。中心轴孔的同轴度、安装端面的平面度都有较高的形位公差要求,否则转动过程中会出现端面跳动、径向圆跳动超标的问题,轻则导致设备运行振动噪音过大,重则造成轴承、轴件的异常磨损,缩短整套传动部件的使用寿命。

实际选型应用时,需要根据工况的载荷特性选择对应的材料,常规无腐蚀的室内工况可以选用45号钢做调质处理,表面做发黑防锈;如果是有轻量化需求的场景,可以选用6061铝合金做硬质阳极氧化处理,在保证强度的前提下进一步降低自重;如果是潮湿、有腐蚀介质的工况,则需要选用304不锈钢材质,提升部件的耐锈蚀能力。辐条的数量也不是固定不变的,载荷越大的场景,辐条数量会相应增加,单根辐条的截面尺寸也会加大,保证整体结构的抗扭、抗弯刚度满足使用要求。这类盘件在装配时,需要先将中心孔与轴件擦拭干净,涂抹少量润滑脂方便装配,螺栓锁紧时要采用对角分次锁紧的方式,保证每个螺栓的预紧力一致,避免锁紧力不均导致的盘件偏斜。日常维护中,只需要定期检查螺栓的预紧力,查看辐条与中心轴套的连接位置是否有疲劳裂纹,就能保证部件长期稳定运行,不需要额外的复杂维护。
