4.5毫米规格压铸模用针环结构设计

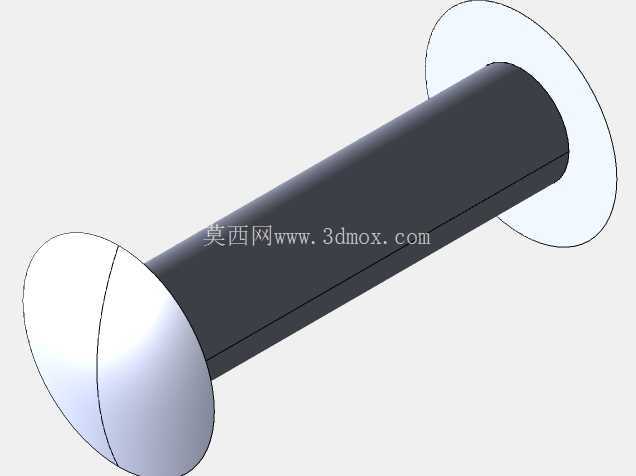

　　在压铸生产的模具配套体系里，这类小规格针环是浇注系统与顶出机构衔接位置的核心配套零件，日常生产中主要承担流道内凝料的定位、辅助顶出以及配合分流锥完成熔料导流的作用，不少做铝合金、锌合金小型压铸件的工厂，在做薄壁类、带细小孔位结构的产品时，都会在模具对应位置配置对应尺寸的针环，避免顶出过程中流道凝料断裂残留，减少粘模导致的生产停机频次。从结构形态上看，这款针环采用一端带圆弧盘头、另一端带平挡圈的柱身结构，柱身直径匹配4.5毫米的设计规格，整体同轴度公差控制在0.02毫米以内，柱身表面做了抛光处理，表面粗糙度达到Ra0.8，能够减少和模具模板配合孔之间的滑动摩擦，长期往复运动也不容易出现拉毛、卡滞的问题。设计这类针环的时候，首先要考虑的是和模具安装孔的配合公差，柱身和模板孔采用H7/g6的间隙配合，既保证滑动过程的顺畅度，又不会因为间隙过大导致熔料窜入配合缝隙形成飞边，两端的盘头和挡圈分别承担不同的功能：圆弧端的盘头在合模状态下和分流锥的对应弧面贴合，引导高温金属熔料平稳进入分流道，避免直角位置产生紊流导致铸件内部出现气孔、夹渣缺陷；另一端的平挡圈则是和顶针板的安装槽配合，保证顶出过程中受力均匀，不会因为单侧受力导致柱身弯曲变形。

　　从安装边界来看，这款针环的柱身有效长度需要匹配对应模板的厚度，安装时圆弧盘头端面要高出分型面0.02毫米，合模时能够和动模镶件紧密贴合，避免合模间隙产生飞边，挡圈端的厚度要和顶针板的沉槽深度匹配，安装后挡圈完全沉入沉槽内，不会突出顶针板表面导致顶出过程出现干涉。在实际生产应用场景里，这类针环多用于小型锌合金压铸件比如电子接插件外壳、五金装饰扣、小型锁具配件的压铸模具上，因为这类产品的流道直径普遍较小，普通顶针无法满足流道凝料的平稳顶出需求，针环的环形接触面积比同直径的实心顶针更大，顶出时作用在凝料上的压强更小，不会把凝料顶穿导致残料留在流道内。

　　设计建模的时候，要特别注意圆弧盘头的曲面过渡，盘头和柱身的衔接位置做了R0.3的圆角过渡，避免应力集中导致生产过程中盘头断裂，柱身的直线度要求控制在0.01毫米/10毫米以内，保证高速往复顶出过程中不会出现卡滞，挡圈和柱身的垂直度公差控制在0.015毫米，安装后挡圈端面和顶针板完全贴合，不会出现倾斜导致的受力不均。另外，这类针环的材质一般选用H13热作模具钢，经过淬火处理后硬度达到HRC48-52，能够承受压铸过程中600摄氏度左右的高温熔料冲刷，同时具备足够的韧性抵抗顶出过程的冲击载荷，建模时要预留0.2毫米的热处理变形余量，后续精加工时能够保证最终尺寸符合装配要求。

　　不少模具设计新手在做这类小规格针环的时候，容易忽略两端头部的同轴度要求，导致安装后柱身倾斜，和配合孔出现偏磨，用不了几百模次就会出现拉毛、飞边的问题，这款针环在设计时将两个头部的定位基准统一设置在柱身的中心轴线上，加工时一次装夹就能完成两端头部的成型，有效保证了同轴度精度。在模具维护环节，这类针环属于易损备件，每次模具下机保养的时候都要检查柱身表面有没有拉伤、盘头有没有被熔料冲蚀的凹坑，一旦发现磨损超差就要及时更换，避免因为零件失效导致批量压铸件出现质量问题，4.5毫米的规格刚好适配主流小型压铸模的流道设计尺寸，不需要额外修改模板孔位就能直接替换安装，能够减少模具维修的停机时间。
