遥控模型用印刷中央盒安装固定支架

在遥控模型的结构组装体系里，这类中央盒安装支架是承载核心印刷组件的关键结构件，主要适配210、220规格的中央盒安装需求，常见于固定翼、穿越机等需要规整布置印刷电路、信号接收模块的航模类遥控产品中，承担定位、承载、防护核心电控组件的作用，避免飞行或行进过程中组件移位、磕碰损坏。从实际使用场景来看，这类支架往往安装在遥控模型的机身中段核心位置，周围需要避让舵机走线、电池仓布局、机身加强筋结构，因此在设计阶段就需要充分考虑周边的安装边界，不能和周边的传动、供电部件产生干涉。

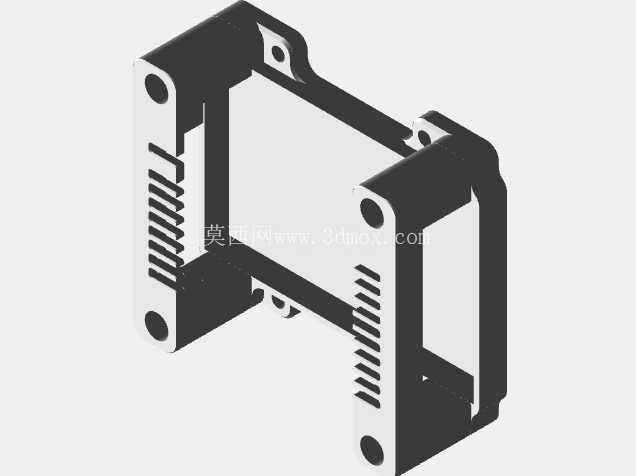

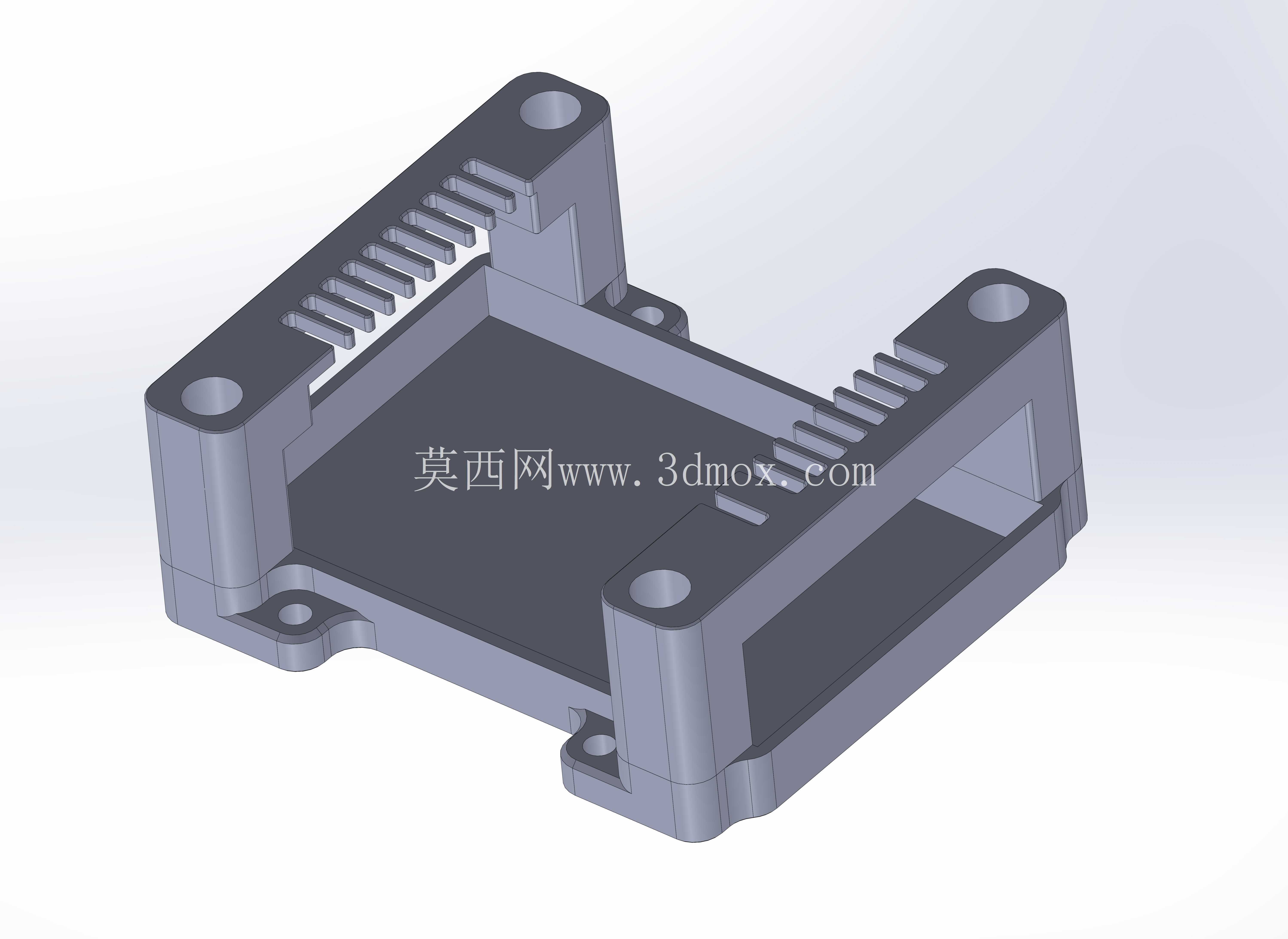

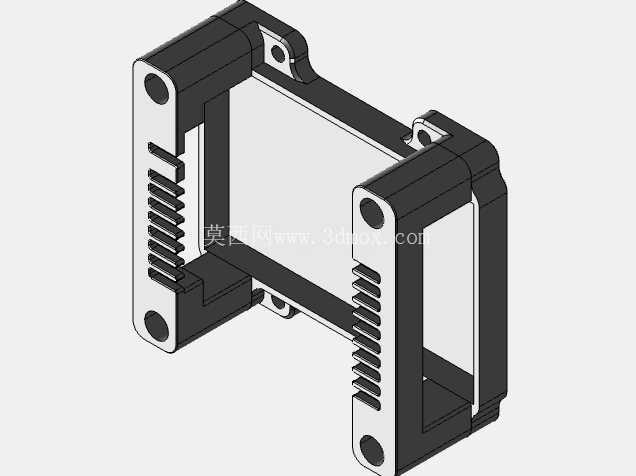

从功能特性上看，这款支架采用框型围合结构，四个角位设置了带通孔的安装凸台，凸台高度经过精确计算，刚好匹配M3x8螺丝的锁附深度，既不会因为螺丝过长顶穿支架表面损伤内部放置的中央盒，也不会因为螺丝咬合长度不足导致安装松动。支架两侧的内侧壁设计了等距排布的卡齿结构，这些卡齿并非装饰结构，而是用来卡合中央盒侧边的定位棱，安装时不需要额外打胶，顺着卡齿将中央盒推入即可完成预固定，后续锁附螺丝时不会出现组件偏移，日常维护拆卸时也能快速取出中央盒，不需要撬动周边结构。支架底部设置了两个下沉式的定位小凸柱，对应机身安装板上的定位孔，装配时先将凸柱卡入定位孔完成支架的预定位，再锁附四角的固定螺丝，能大幅提升组装效率，降低新手组装时的对位难度。

设计思路上，这款支架优先考虑了压铸工艺的成型可行性，所有转角位置都做了适配压铸脱模的圆角处理，没有尖锐的直角结构，既避免了压铸时应力集中导致的成型缺陷，也能减少模型组装时尖锐边角划伤线材、划伤操作人员的风险。支架的壁厚设计均匀，整体壁厚保持在1.8mm左右，既保证了足够的结构强度，在模型发生轻度炸机、碰撞时不会轻易断裂，也尽可能控制了零件自重，不会给遥控模型增加过多的无效负载，对于对重量敏感的航模类产品来说，自重控制直接影响飞行续航与机动性能。安装边界方面，这款支架的整体外轮廓尺寸适配210、220规格的中央盒，内部容纳腔的长宽尺寸刚好匹配对应中央盒的外形，预留了0.2mm的安装间隙，既不会因为间隙过大导致中央盒晃动，也不会因为间隙过小导致组装卡滞。四角的安装孔位中心距经过反复校核，和市面上主流的同规格遥控模型机身安装孔位完全通用，用户替换旧支架时不需要重新在机身板上打孔，直接替换即可。

从实际装配的角度来说，使用4颗M3x8螺丝即可完成全部组装流程，其中2颗螺丝用来将支架固定在机身安装板上，另外2颗配合支架侧壁的卡齿完成中央盒的锁附固定，整个装配过程不需要额外的辅助工装，只用常规的十字螺丝刀即可完成。支架的框型结构在围合保护中央盒的同时，并没有做全封闭设计，侧壁和底部都预留了足够的走线空间，中央盒外接的信号线、电源线可以顺着支架侧边的缺口引出，不会出现线材被支架压伤、走线弯折角度过大导致信号传输不畅的问题。在日常使用中，这类支架还要承受模型启动、机动动作时产生的持续振动，因此结构上在四个安装凸台和主体框架的连接位置做了加强筋过渡，避免长期振动下凸台断裂，提升零件的使用寿命。相比市面上常见的3D打印同类型支架，压铸成型的这款支架材质致密性更好，抗冲击强度更高，不容易在温度变化较大的使用环境下出现变形，适配户外复杂场景下的遥控模型使用需求。
