工业设备用异型曲面连接安装支座结构

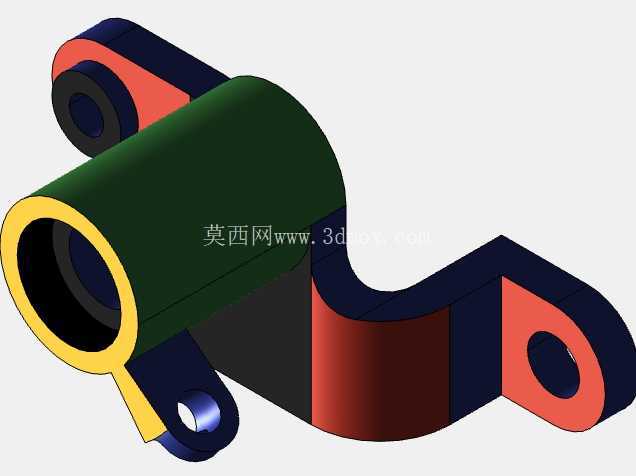

　　在各类工业传动、流体输送以及小型动力单元的布设场景中，这类异型曲面连接安装支座的应用覆盖范围极广，从车间内的气动管线辅助支撑，到小型动力模组的机架固定，再到户外小型设备的安装定位，都能看到这类构件的身影。不同于常规的平板式安装座，该构件采用了大直径筒状主体作为核心承力结构，筒体内孔可直接穿装传动轴、输送管或者定位芯轴，避免了额外加装轴套或者管夹带来的装配累积误差，也减少了零散配件的数量，降低现场装配的复杂度。主体筒壁的厚度经过受力核算，在满足径向承重与抗扭需求的前提下，尽可能做了轻量化处理，避免不必要的材料浪费，同时筒身外侧的曲面过渡设计，能够有效分散设备运行时产生的振动应力，避免直角连接处出现应力集中导致的疲劳开裂问题。

　　从安装边界来看，构件两端延伸出的带孔安装耳，分别设置在不同的空间高度上，其中一端的安装耳与主体筒体端面齐平，可直接贴合在设备的立式安装面上，通过螺栓穿装实现径向定位，另一端的安装耳则通过曲面弯臂与主体连接，位置向侧下方偏移，能够适配不在同一平面的两个安装基面，解决了设备布局中安装面存在高度差、角度差时的连接难题，不需要额外加工调整垫片或者转接板，就能完成两个部件之间的刚性连接。设计过程中，两个安装耳的内孔都做了同轴度与端面垂直度的公差约束，保证螺栓穿装后不会出现别劲的情况，避免长期受剪切力导致螺栓断裂。

　　弯臂部分的曲面弧度经过反复调整，既保证了足够的抗弯截面系数，能够承受设备运行时产生的侧向冲击力，又不会因为结构过于冗余导致整体重量过大，增加安装面的负载。在实际使用场景中，这类支座常被用在小型气动马达的安装定位、润滑系统管路的转角支撑、以及自动化设备上检测传感器的支架固定等位置，能够适配复杂的设备内部空间，在有限的安装区域内完成支撑、定位、连接多重功能。不同于标准型材拼接的支架，该一体成型的结构不存在拼接焊缝或者螺栓连接的松动风险，长期在振动工况下使用也能保持结构稳定性，不需要定期检查连接点的紧固情况。

　　主体筒体的内孔表面预留了一定的加工余量，可根据实际穿装部件的直径进行二次精加工，适配不同尺寸的轴类或者管件，两端安装耳的孔位也可以根据现场安装需求做小幅调整，具备一定的适配灵活性。从受力传递路径来看，设备运行时产生的径向载荷会通过筒体均匀传递到两端的安装耳上，再通过安装螺栓分散到设备基面，弯臂部分的曲面结构能够引导应力沿着平滑的路径传递，不会在拐角处形成应力集中点，大幅提升了构件的疲劳寿命。在装配环节，该支座不需要复杂的工装定位，只需要将两端安装耳的孔位对准基面的螺纹孔，拧紧螺栓即可完成安装，对现场装配人员的技术要求较低，能够有效缩短设备组装的周期。针对部分有防腐需求的使用场景，该结构的外表面没有复杂的凹槽或者窄缝，不容易积存灰尘、油污或者腐蚀性液体，后期维护清理也十分方便，不需要拆解就能完成表面的清洁与防腐补涂作业。
