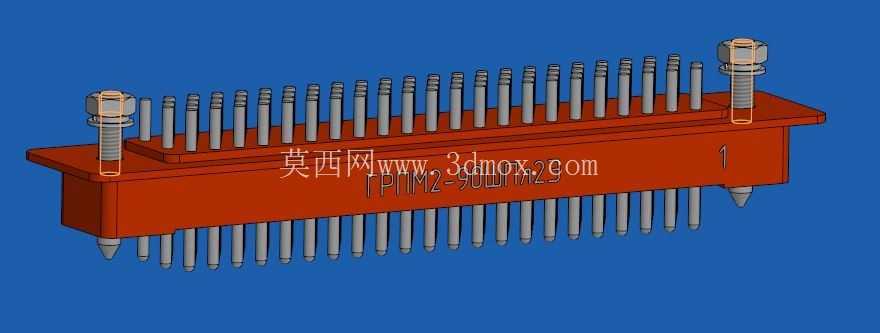

俄标多针矩形电连接器插合端结构

这款多针矩形电连接器的插合端结构，核心服务于工业测控、机载设备、轨道交通信号传输这类对连接可靠性要求严苛的场景，在强振动、温差跨度大的舱内布线场景中，能实现多回路信号的稳定连通，避免单芯连接器分散布置带来的布线杂乱、维护效率低的问题。从实际使用逻辑来看，这类高密度插针布局的连接器，主要承担小功率控制信号、传感信号的集中传输任务，单排插针的排布方式可以在有限的安装宽度内，最大化布置信号回路，同时避免多排插针带来的插合对位难度提升、插针弯折风险升高的问题。

设计阶段首先要平衡的是插针密度与结构强度的关系，整个壳体采用压铸成型的一体化结构，壳体侧壁的厚度经过反复校核，既可以在插合过程中承受足够的挤压力不发生形变，也能为内部插针的固定基座提供足够的支撑，避免插针受侧向力时出现基座开裂的问题。两端的固定螺栓采用贯穿式设计，螺栓头部带有定位轴肩，插合时可以先通过螺栓与对接端的螺纹孔完成预定位，再逐步拧紧实现整个连接器的紧密贴合，这种设计能有效避免盲插过程中插针与对接端插孔错位导致的插针弯折、接触不良问题，螺栓尾部的锥头导向结构，也能降低对位时的调整难度，即使在舱内光线不足、操作空间狭窄的场景下，也能快速完成对接操作。

从安装边界来看，整个连接器的安装法兰面为平整矩形结构，两端螺栓的中心距是安装开孔的核心定位尺寸，壳体上的插针伸出长度经过严格控制，既保证插合后插针与插孔的接触深度满足载流与抗振动要求，也不会因为插针过长导致插合后外部残留长度过大，挤占设备内部的布线空间。插针采用圆周均匀排布的直插式结构，每根插针的根部都与壳体内部的绝缘基座紧密配合，相邻插针之间的绝缘间距满足低压信号传输的爬电距离要求，即使在凝露、高湿度的使用环境下，也不会出现相邻回路击穿短路的问题。

壳体表面的标识区域直接压铸成型型号标注位，不需要后续额外粘贴标识，避免长期使用过程中标识磨损脱落导致的回路核对困难，壳体边缘做了统一的圆角过渡，没有尖锐的毛刺棱角，既可以避免安装过程中划伤操作人员的手部，也能防止尖锐棱角磨损相邻的线缆绝缘层。在压铸模具的设计逻辑上，整个壳体的脱模斜度控制在合理范围内，既保证压铸成型后工件可以顺利脱模，也不会因为斜度过大导致壳体壁厚不均、安装面平面度超差的问题，插针安装孔的位置度公差经过严格管控，保证每根插针压装后都能与对接端的插孔精准对位，压装插针时采用专用工装保证所有插针的伸出高度一致，避免个别插针过长导致插合时最先受力弯折、或者过短导致接触电阻过大的问题。

实际选型使用时，这类连接器可以直接替代同规格的俄标进口连接器，不需要修改原有设备的安装开孔尺寸，也不需要调整内部的布线长度，能够直接完成老旧设备的连接器替换维护，降低备件采购的周期与成本。在振动工况下，两端的锁紧螺栓可以提供足够的锁紧力，保证连接器不会因为长期振动出现松脱、接触电阻升高的问题，插针表面的镀层可以提升耐磨性能与导电性能，反复插拔数百次后依然能保持稳定的接触性能，满足设备全生命周期内的维护插拔需求。
