轻量化镂空结构过滤器安装支架设计

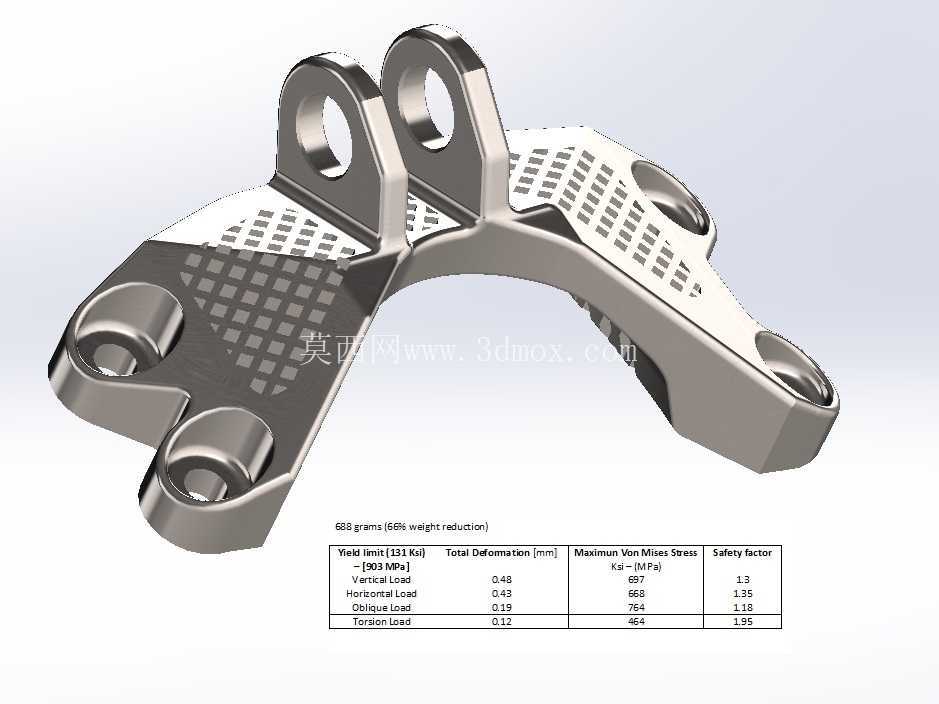

这款支架主要应用在流体过滤系统的过滤器总成安装环节，常见于工业管路过滤单元、车用流体过滤模块、小型液压站过滤组件的安装固定场景，核心作用是承托过滤器主体，抵消设备运行过程中产生的振动、管路拉扯力以及流体脉冲带来的交变载荷，避免过滤器壳体与连接管路出现应力集中导致的开裂、渗漏问题。从结构设计逻辑来看，这款支架采用了弧形贴合的主体轮廓，能够完全匹配对应规格过滤器的圆柱状壳体外壁，安装后支架与过滤器的接触面积更大，单位面积承压更小，不会出现局部应力过高压损壳体的问题。支架两端延伸出带安装孔的固定耳，三个安装孔呈三角分布，相比双孔固定结构拥有更好的抗扭转性能，即便设备运行中存在侧向冲击力，也能保证安装位置不发生偏移，固定耳的孔位做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出支架表面干涉周边其他管路或构件的布置。

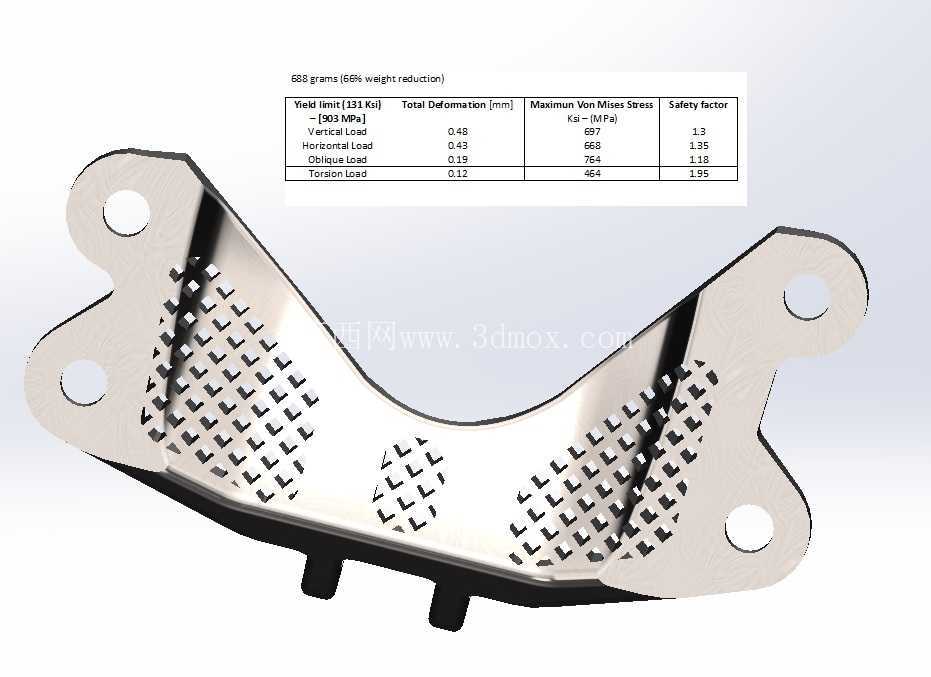

在减重设计上，这款支架做了系统化的拓扑优化，主体非承力区域采用了规则的阵列式镂空结构，在保证整体结构强度、刚度满足载荷要求的前提下，整体重量相比同尺寸实心支架降低了66%，最终成品重量仅688克，这种轻量化设计对于有减重需求的移动设备、车载设备场景尤为适用，能够有效降低整体设备的自重负载。从力学性能验证维度来看，设计阶段针对垂直载荷、水平载荷、斜向载荷、扭转载荷四种实际工况下的受力情况做了仿真校核，不同载荷工况下的最大变形量均控制在0.5mm以内，最大等效应力远低于材料的屈服强度阈值，各工况下的安全系数均满足工业设备使用的安全标准，即便在扭转载荷这种最恶劣的受力工况下，安全系数依然能达到1.95，完全可以覆盖日常使用中的各类极端受力情况。

安装边界方面，这款支架的三个安装孔位间距经过精准匹配，对应安装基座的孔位无需额外扩孔或调整即可直接对位安装，支架底部设置的两个定位凸柱，安装时可以先卡入基座的定位孔内完成预定位，无需人工手扶对准即可直接拧入固定螺栓，能够有效提升现场装配的效率，减少安装对位的时间成本。支架主体的弧形内表面做了平滑处理，没有尖锐棱角，安装时不会刮伤过滤器壳体的表面涂层，镂空区域的边缘都做了倒角去毛刺处理，避免后期维护过程中划伤操作人员。从实际使用场景拓展来看，这款支架除了适配对应规格的过滤器安装外，也可用于同直径的圆柱形罐体、小型蓄能器、管状传感器的安装固定，只要安装孔位匹配、载荷在支架的承重范围内，都可以通用，具备一定的场景适配灵活性。在材料选型适配层面，这款支架的结构既适合采用压铸工艺做铝合金批量生产，也可以采用钣金冲压工艺做钢制件加工，不同工艺下的结构强度都能满足设计要求，生产端可以根据实际使用场景的防腐、承重需求选择对应的材料和加工工艺，不需要对结构做大幅调整。
