通用电气减压阀轻量化弧形多孔安装支架

项目分类:通用五金配件 发布时间:2024-11-23 ID:803501
  • 通用电气减压阀轻量化弧形多孔安装支架
  • 通用电气减压阀轻量化弧形多孔安装支架
  • 通用电气减压阀轻量化弧形多孔安装支架

  这款弧形多孔安装支架,是减压阀配套安装体系里的核心承载连接件,主要应用在工业流体控制管路系统中,承担减压阀本体与安装基座之间的刚性连接、载荷传递与定位约束作用,在气动控制回路、工业燃气输配支路、低压流体调压工位都能见到这类支架的应用场景。从实际使用工况来看,支架需要同时承受减压阀自重带来的静载荷、管路流体脉动带来的交变振动载荷,以及安装过程中产生的装配应力,因此结构设计上做了针对性的拓扑优化,在保证整体刚度与强度冗余的前提下,通过镂空槽、非等厚截面的设计实现了68%的减重,最终成品重量控制在650克,既降低了安装基座的承载负担,也减少了振动工况下的自身惯性载荷,避免长期运行后连接螺栓出现疲劳松动。

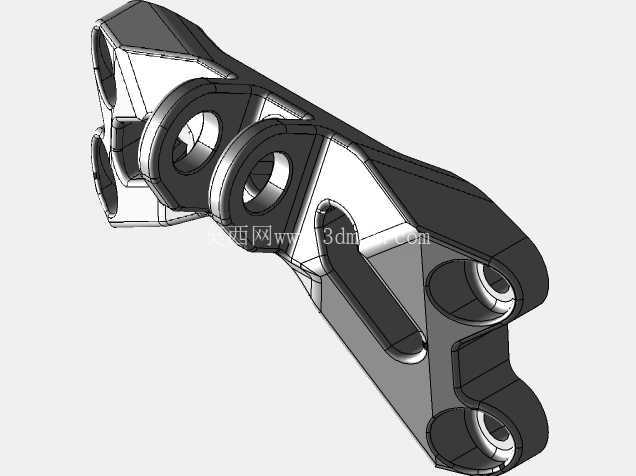

  从结构布局来看,支架整体采用弧形轮廓适配减压阀的圆形安装基面,三个带凸台的安装孔分布在弧形外侧的三个端点位置,凸台结构做了局部加厚处理,能够分散螺栓锁紧时的压应力,避免薄壁区域出现压溃变形;支架上部伸出两个带同轴孔的耳板结构,用于和减压阀的调节机构侧部做辅助定位连接,保证调压过程中阀体不会出现周向转动,维持输出压力的稳定性。中部的长条形镂空槽并非单纯为了减重,槽的走向完全顺着支架工作时的主应力迹线布置,不会切断应力传递路径,同时还能为管路安装预留操作空间,方便扳手伸入拧紧相邻位置的管路接头。

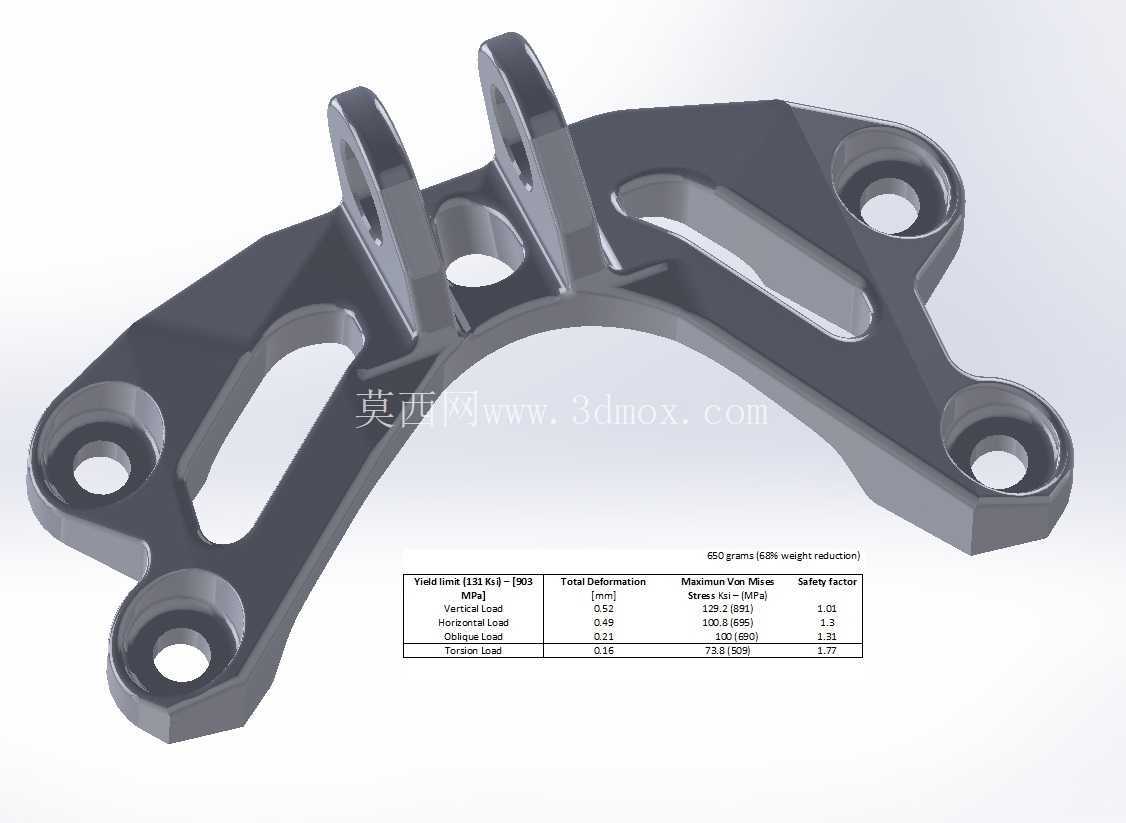

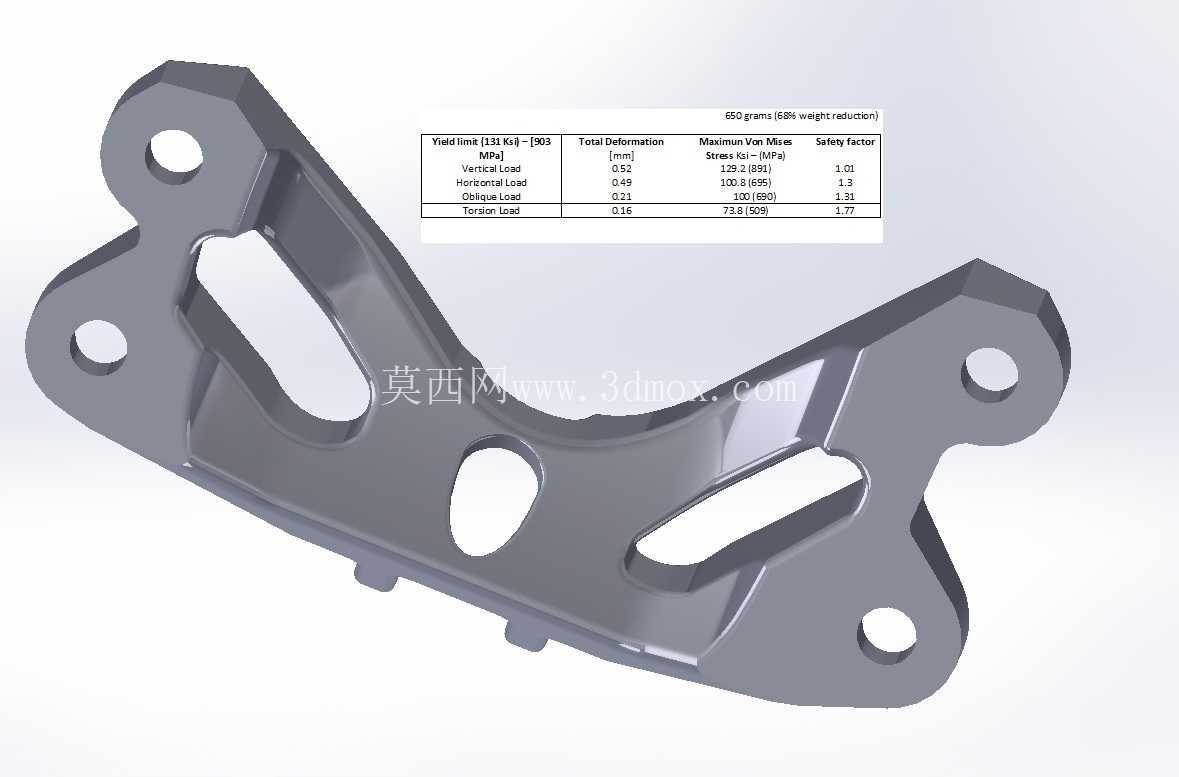

  设计过程中针对不同方向的载荷做了校核,垂直方向的静载下最大变形量控制在0.2mm以内,水平方向的侧向载荷下安全系数达到1.3,斜向复合载荷下安全系数仍有1.27,完全满足工业现场长期运行的强度要求。安装边界上,三个主安装孔的孔位公差控制在±0.1mm,能够适配市面上主流通径减压阀的安装孔距,耳板上的连接孔做了铰孔处理,与定位销的配合间隙控制在0.02mm以内,保证安装定位精度,避免阀体出现偏载。支架的棱边全部做了R2以上的圆角过渡,既减少了加工过程中的应力集中,也避免安装时划伤操作人员,表面没有多余的凸起结构,能够在紧凑的阀组安装空间内完成装配,不会和相邻的管路接头、压力表组件产生干涉。

  从实际装配逻辑来看,这款支架不需要额外的定制安装基座,直接通过螺栓固定在标准的阀组安装面板或者设备机架上即可,三个安装点的布局形成稳定的三角形支撑结构,即使在有持续振动的空压机站、工业生产线气动回路场景下,也能长期保持连接可靠性,不会出现支架变形导致的减压阀移位、压力输出失准问题。镂空结构同时也兼顾了散热需求,减压阀工作过程中产生的少量热量可以通过镂空区域快速散出,避免热量在支架与阀体的连接面处积聚,影响密封件的使用寿命。
