航测用空速检测MT95皮托管结构设计

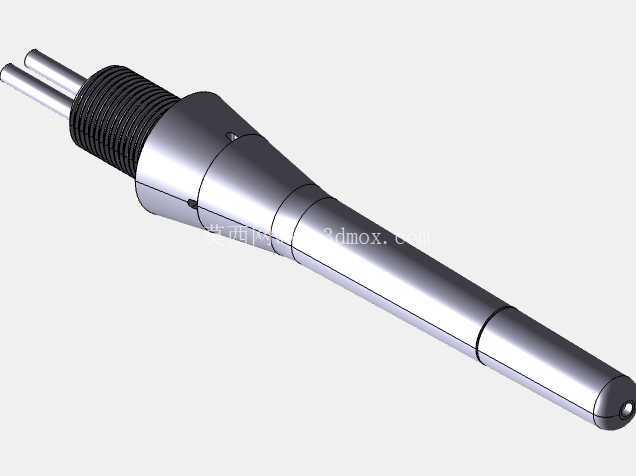

在航空气动参数采集、无人机飞行状态监测、风洞试验流速标定这类场景里，皮托管是获取空速数据的核心传感部件，这款MT95型皮托管的结构设计，完全围绕户外机载使用的复杂工况做了针对性优化。从实际装机的使用逻辑来看，皮托管需要伸出机体蒙皮之外，直面高速来流、雨水冲刷、空中温差变化带来的形变影响，所以整体外形采用了渐变锥面的长杆结构，靠近安装端的位置做了外螺纹段，用来配合锁紧螺母实现机身蒙皮处的固定，螺纹段的长度预留了不同蒙皮厚度的适配空间，安装时可以根据机体壁面厚度调整旋入深度，保证前端测压段完全伸出机体附面层之外，避免附面层内的低速紊流影响总压测量精度。

杆身部分从安装端到测压头采用连续平滑的锥度过渡，没有突兀的台阶棱角，一方面可以降低高速飞行时的气动阻力，减少杆身产生的紊流对测压孔的干扰，另一方面锥面结构的抗弯刚度比等直径圆杆更高，在高速气流冲击、起降阶段的振动载荷下，杆身的形变量能控制在测量允许的误差范围内，不会因为杆身挠曲导致测压孔朝向偏移，带来空速读数偏差。测压端采用双孔并列的结构设计，两个平行的金属内管分别连通总压腔和静压腔，总压孔正对来流方向，用来采集气流的全压值，静压孔的位置经过反复校核，设置在杆身流场稳定的区段，避开前端头部的扰流区和安装端的台阶扰流区，保证采集到的静压值不受局部紊流影响。

从安装边界来看，这款皮托管的安装端直径大于杆身主体，安装时需要在机体蒙皮上开出对应直径的安装孔，螺纹段穿过安装孔后，在蒙皮内侧用平垫和锁紧螺母固定，安装过程中需要保证测压头的总压孔严格正对飞行航向，偏差角度不能超过3度，否则会带来明显的总压测量误差。杆身的总长度经过优化，既保证测压端完全伸出机体附面层，又不会因为伸出过长导致飞行过程中产生颤振，对于固定翼无人机、小型航测飞机这类使用场景，伸出长度控制在附面层厚度2倍以上的区间，兼顾测量精度和结构可靠性。

结构细节上，杆身的分段环形凹槽不是装饰结构，而是用来做安装深度的标记，安装时可以根据不同机型的附面层厚度，调整皮托管的伸出长度，让测压段处于稳定的来流区域；测压头的端部做了圆滑过渡处理，避免尖锐边缘在高速气流下产生涡流，同时也能减少空中飞行时雨滴、沙尘对测压孔的冲击磨损；内部的两个测压通道完全独立密封，从前端测压孔一直延伸到安装端的接嘴位置，不会出现内部窜气的问题，安装端的接嘴可以直接连接橡胶导压管，将压力信号传导到空速计的压差传感器上，整个气路的流道做了光滑处理，减少压力传递的滞后性，保证空速数据的响应速度能满足飞行控制的实时性要求。

在实际使用场景中，这类皮托管除了机载空速测量，还可以用在低速风洞的流场校测、通风管道内的风速检测场景，安装时只需要根据不同的使用场景调整固定方式，螺纹安装结构可以适配面板、管壁、支架等多种安装载体。设计过程中充分考虑了户外使用的环境适应性，金属杆身的结构强度可以承受常规飞行中的振动、冲击载荷，光滑的外表面不容易积留雨水、沙尘，日常维护只需要在飞行前检查测压孔是否通畅，避免昆虫、杂物堵塞测压通道影响测量精度。整体结构没有多余的复杂构件，所有外形特征都服务于测压精度和安装可靠性，没有为了外观增加不必要的结构，完全从工程实用的角度出发，平衡了测量性能、结构强度、安装便捷性三方面的需求。
