铝合金气缸盖散热结构铸造件设计

　　这款铝合金气缸盖铸件主要面向小排量通用内燃机的散热端配套需求，常见于小型通用发电机组、便携式植保机械动力、迷你摩托越野动力这类对整机重量、散热效率有严苛要求的应用场景，区别于大排量水冷机型的缸盖结构，该铸件采用全风冷散热逻辑，完全依靠外表面的散热鳍片完成工作过程中的热量导出，不需要额外布置水冷腔道、冷却液循环管路，能大幅简化整机外围结构，降低动力单元的整体自重。

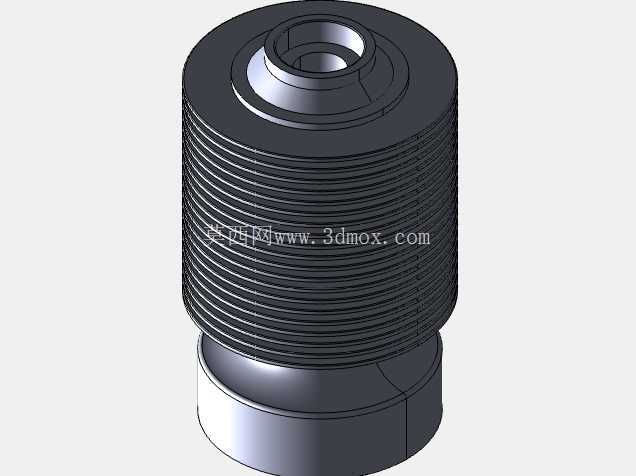

　　从结构功能来看，铸件上部的同轴阶梯孔是核心功能边界，最内侧的小孔为燃烧室预燃室的安装定位位，中间阶梯面承担气门组件的配合密封，外侧的环形凸台用于安装气缸盖防护罩、密封胶圈，和缸体上端面配合时，依靠下端的圆柱定位止口完成同轴定位，不需要额外设计定位销孔就能保证和缸筒的同轴度公差控制在0.05mm以内，避免活塞运行过程中出现偏磨、漏气问题。外圆周向密布的环形散热鳍片是整个设计的核心，每一圈鳍片的厚度控制在1.5mm，鳍片间距保持2.2mm，这个尺寸区间是经过热仿真反复验证的最优值——鳍片过厚会增加整体铸件重量，提升铝合金材料消耗，过薄则会导致压铸过程中铝液充型不充分，出现鳍片缺料、冷隔缺陷，直接降低散热面积；间距过小会导致鳍片间的空气流通阻力变大，设备运行时的冷却气流无法顺利穿过鳍片间隙带走热量，间距过大则会在有限的轴向高度内减少鳍片总数量，压缩总散热面积，无法满足满负荷运行时的热平衡要求。

　　设计过程中针对压铸工艺做了大量结构适配，所有鳍片的拔模斜度统一取1.5°，既方便压铸开模时顶出铸件，不会拉伤鳍片表面，也不会因为斜度过大导致鳍片根部过厚、顶端过薄出现的缩松缺陷；铸件下端的密封端面预留了0.3mm的精加工余量，后续机加工时只需要精车端面就能保证和缸体配合的平面度要求，不需要做多余的铣削工序，能有效降低后续机加工的工时消耗。从安装边界来看，整个铸件的最大外圆为散热鳍片的外径，安装时需要保证外围至少保留8mm的通风间隙，不能被其他结构件遮挡鳍片的通风通道，否则会直接导致散热效率下降30%以上，引发动力端过热、功率衰减甚至拉缸故障；轴向总高度的设计完全匹配对应排量的缸筒行程，下端止口插入缸体的深度控制在5mm，配合耐高温密封垫就能实现燃气密封，不需要额外涂覆密封胶，方便后期维护拆解。

　　结构上特意规避了传统风冷缸盖常见的应力集中问题，所有鳍片和主体连接的位置都做了R0.8的圆角过渡，避免柴油机、汽油机运行过程中持续的高频振动导致鳍片根部出现疲劳裂纹，延长铸件的使用寿命；上端面的各个阶梯孔交接位置也做了微小倒角，去除压铸毛刺的同时，能避免安装密封件时被锐边划伤导致密封失效。和传统铸铁缸盖相比，这款铝合金铸件的导热系数是铸铁的3倍以上，同等散热面积下的热导出效率提升明显，同时整体重量仅为同规格铸铁件的40%，能有效降低动力单元的整体重量，适配对便携性要求高的移动动力设备。压铸成型的工艺选择也保证了铸件的批量一致性，适合大规模量产，所有结构都能通过一次压铸成型，除了下端密封面、上端内孔的少量精加工外，不需要额外的成型工序，能有效控制批量生产的制造成本，在小型通用动力领域有很强的适配性。
