航空用轻量化轴承支撑支架结构设计

　　在民用支线飞机与通用航空飞行器的起落架舱、襟翼作动机构周边，这类轴承支架是连接旋转作动轴与机身主承力框的核心过渡构件，日常需要承受舵面往复摆动带来的交变载荷，同时还要抵消飞行过程中气流扰动产生的随机振动，一旦出现结构失效，直接会导致操纵面卡滞，影响飞行姿态控制精度。不同于地面设备的支撑件，航空类支架的设计边界卡得极严，既要保证安装接口与周边作动器、轴承衬套的同轴度公差，还要在给定的重量配额内把结构刚度做到最优，不能为了减重盲目削减承力筋的厚度，也不能为了提升安全系数冗余过多材料挤占周边管路的敷设空间。

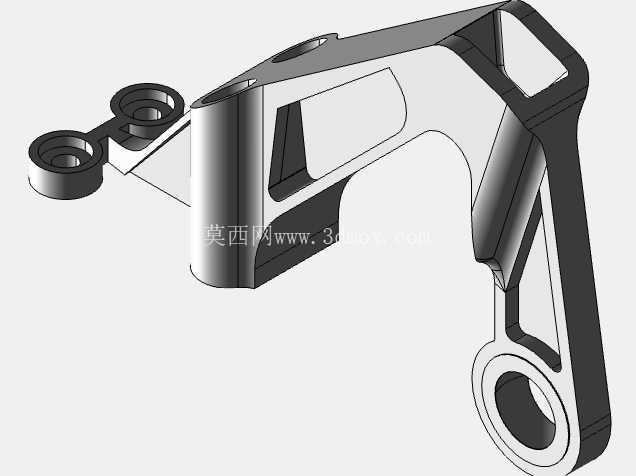

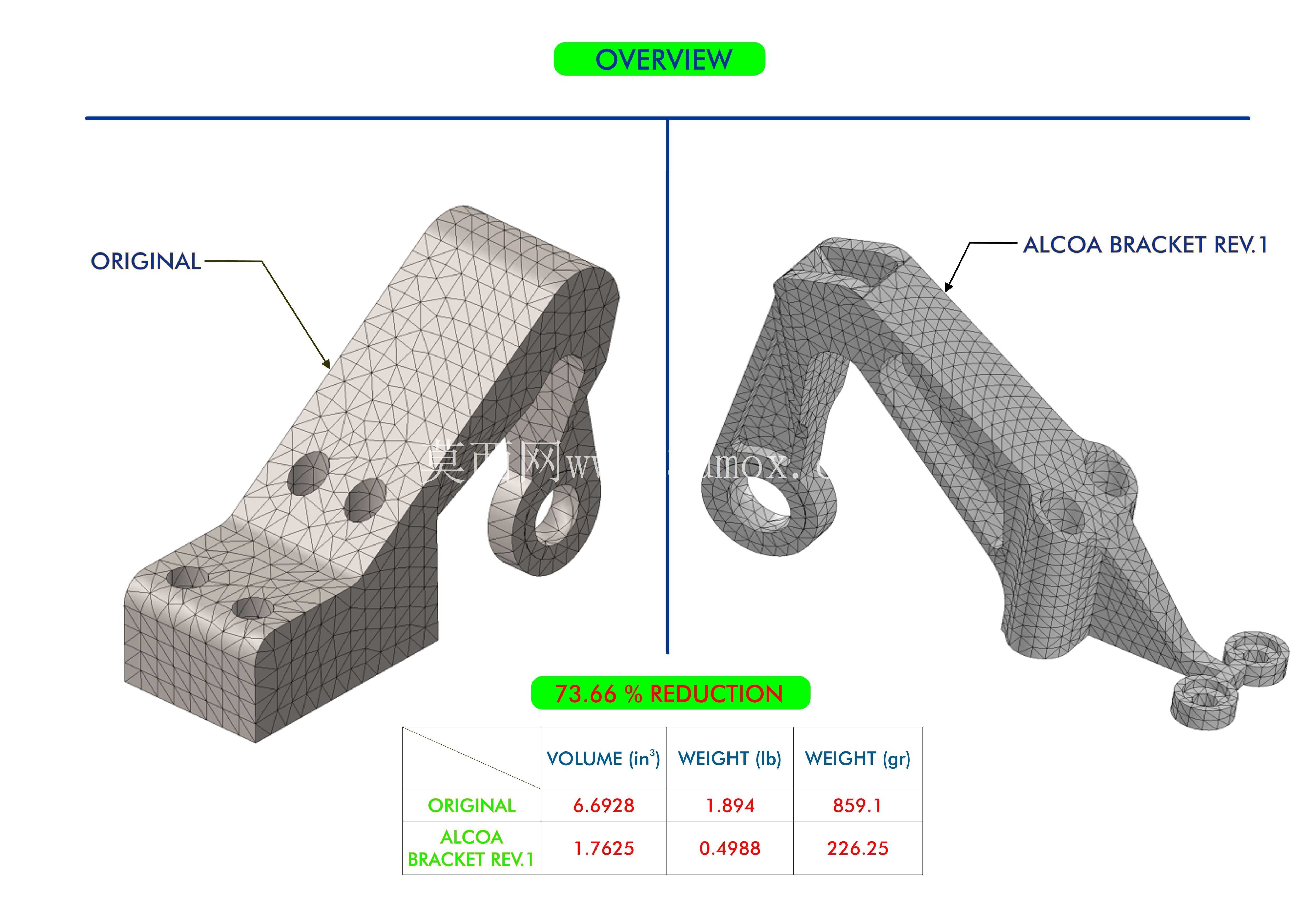

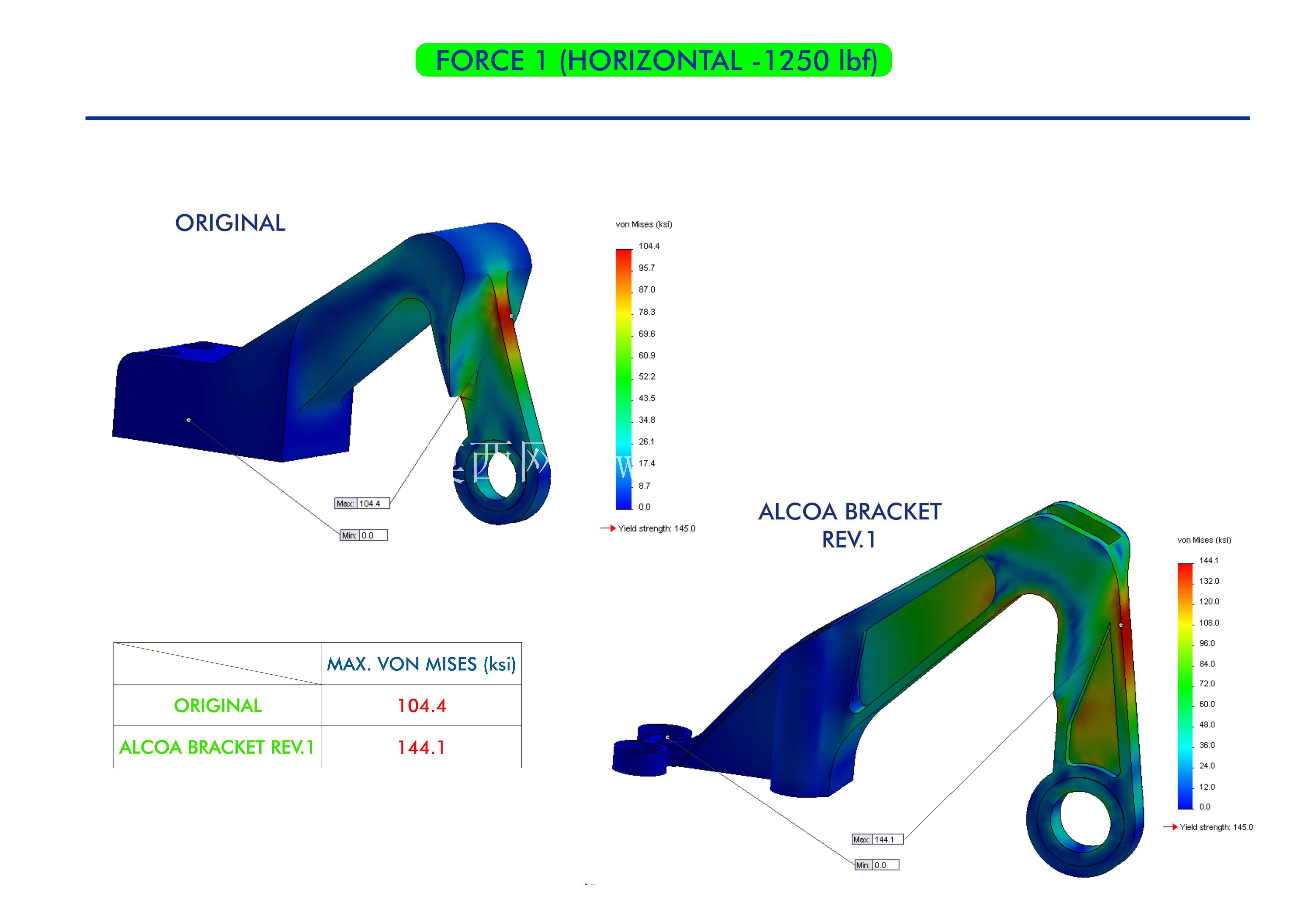

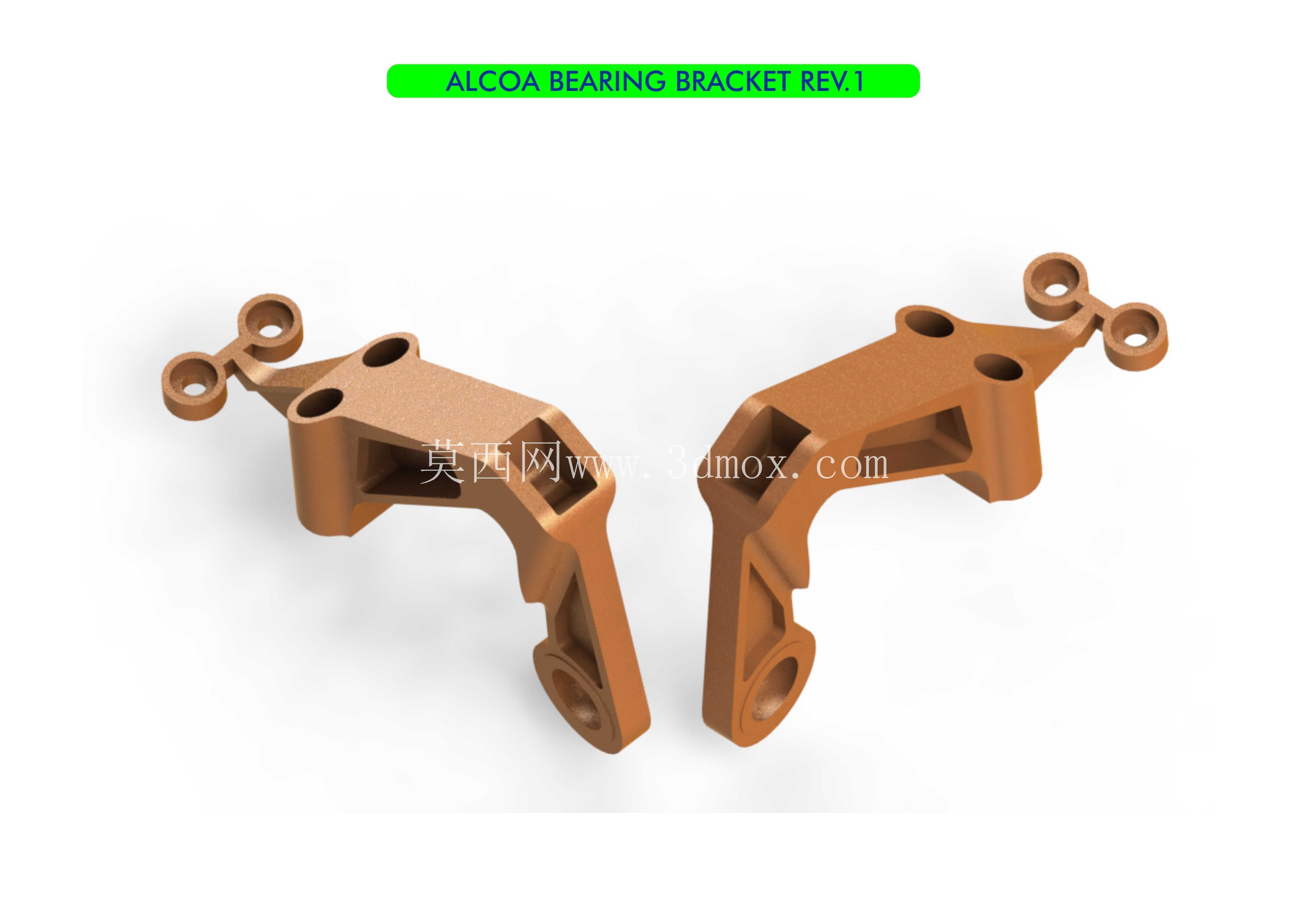

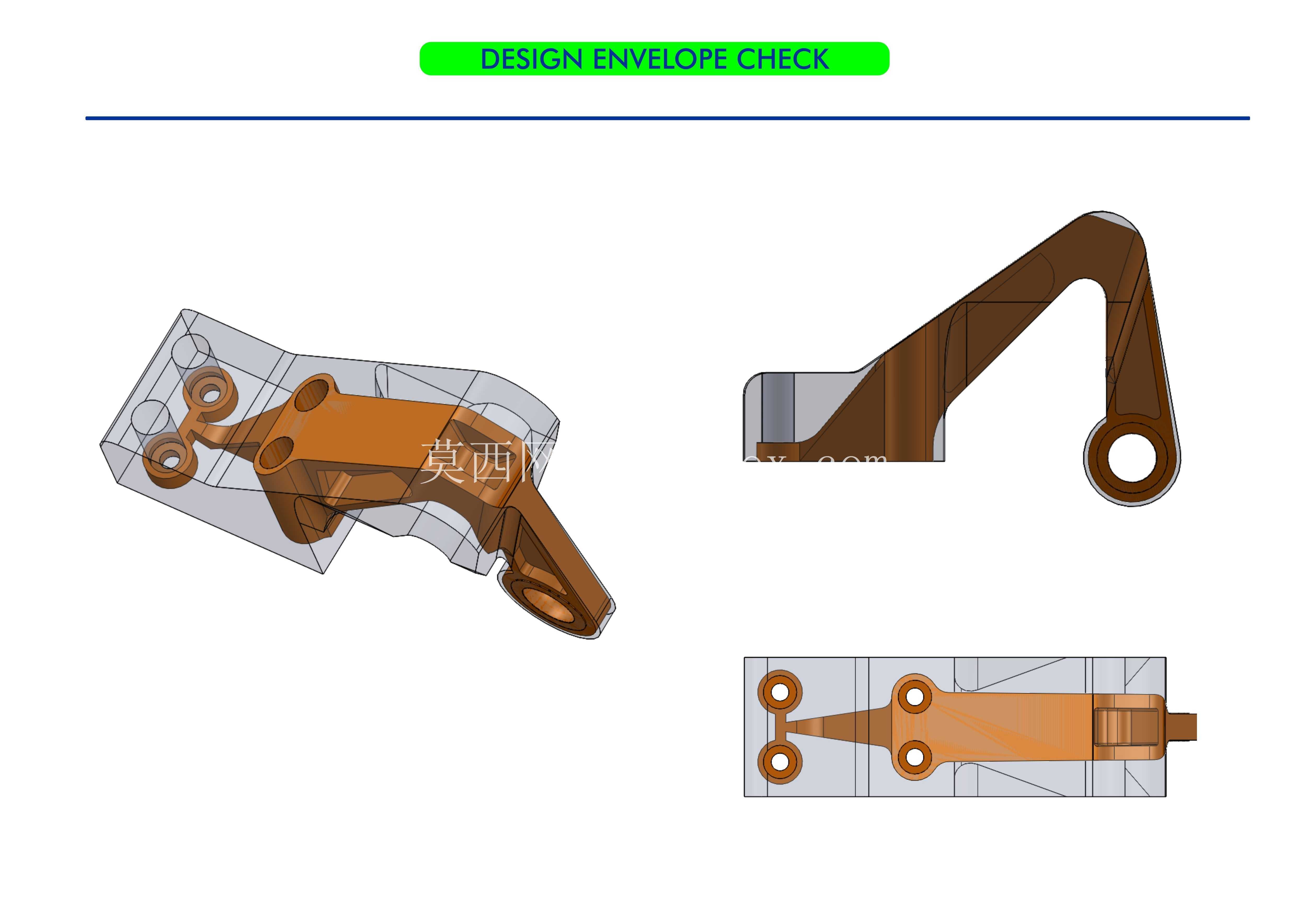

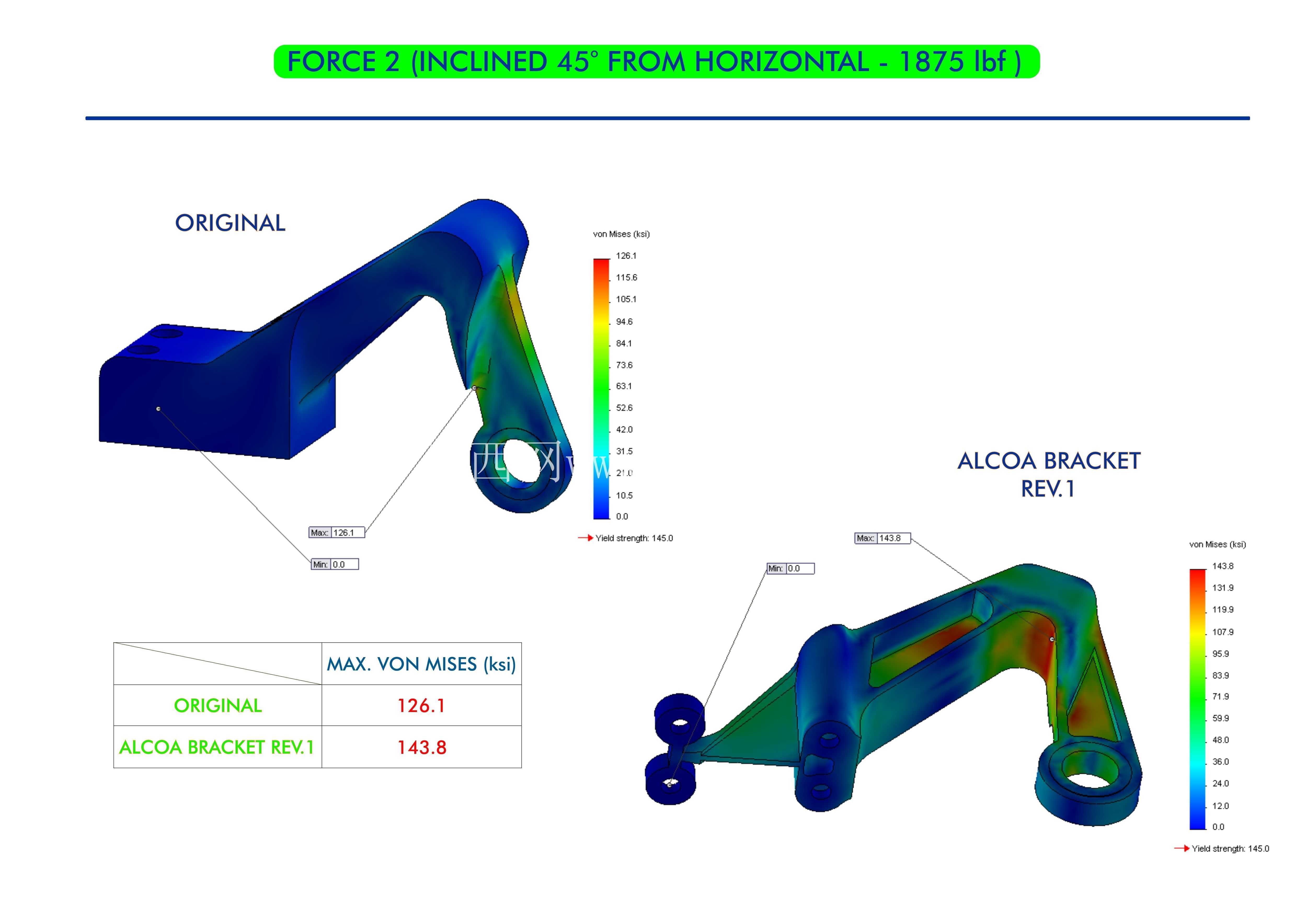

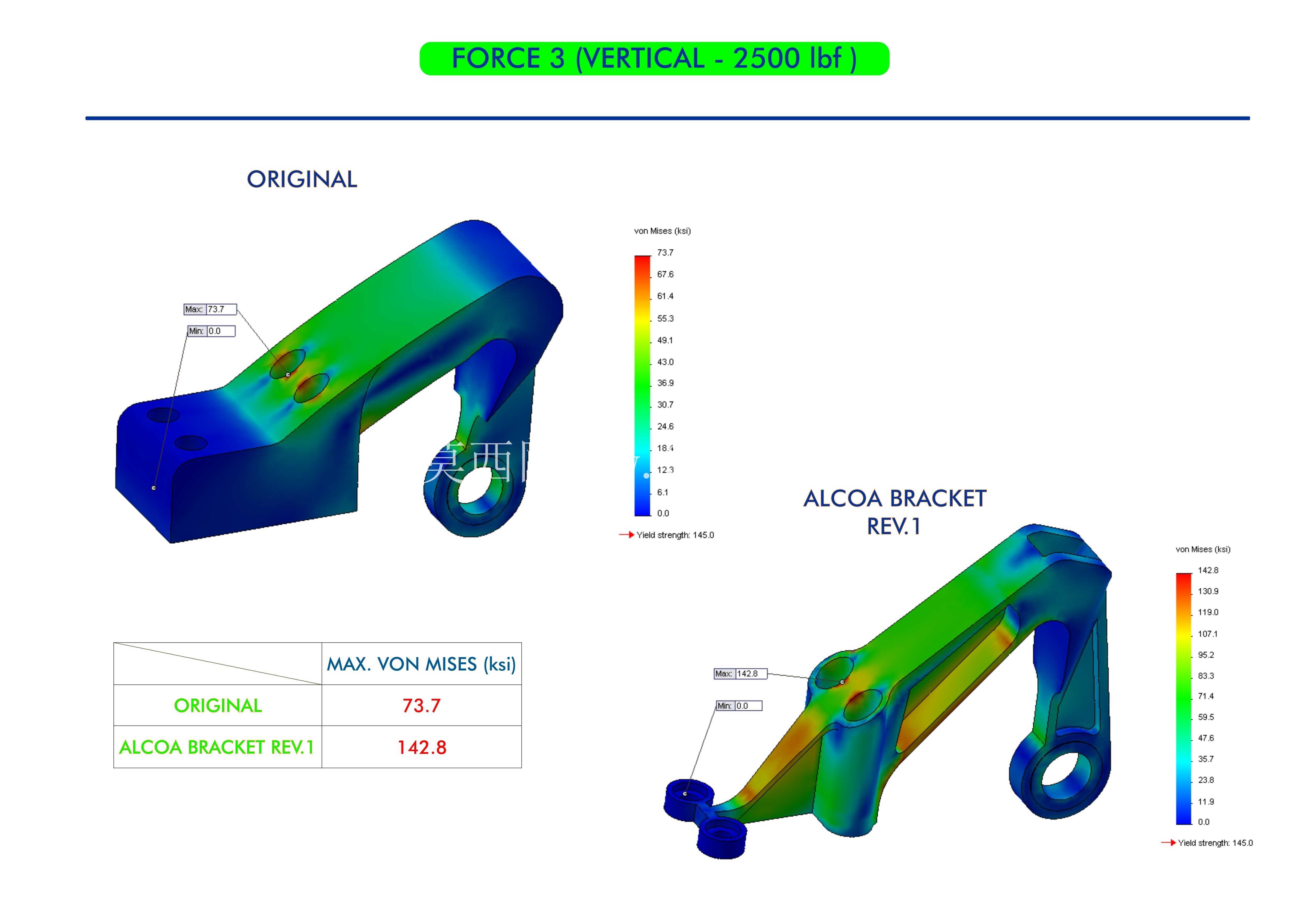

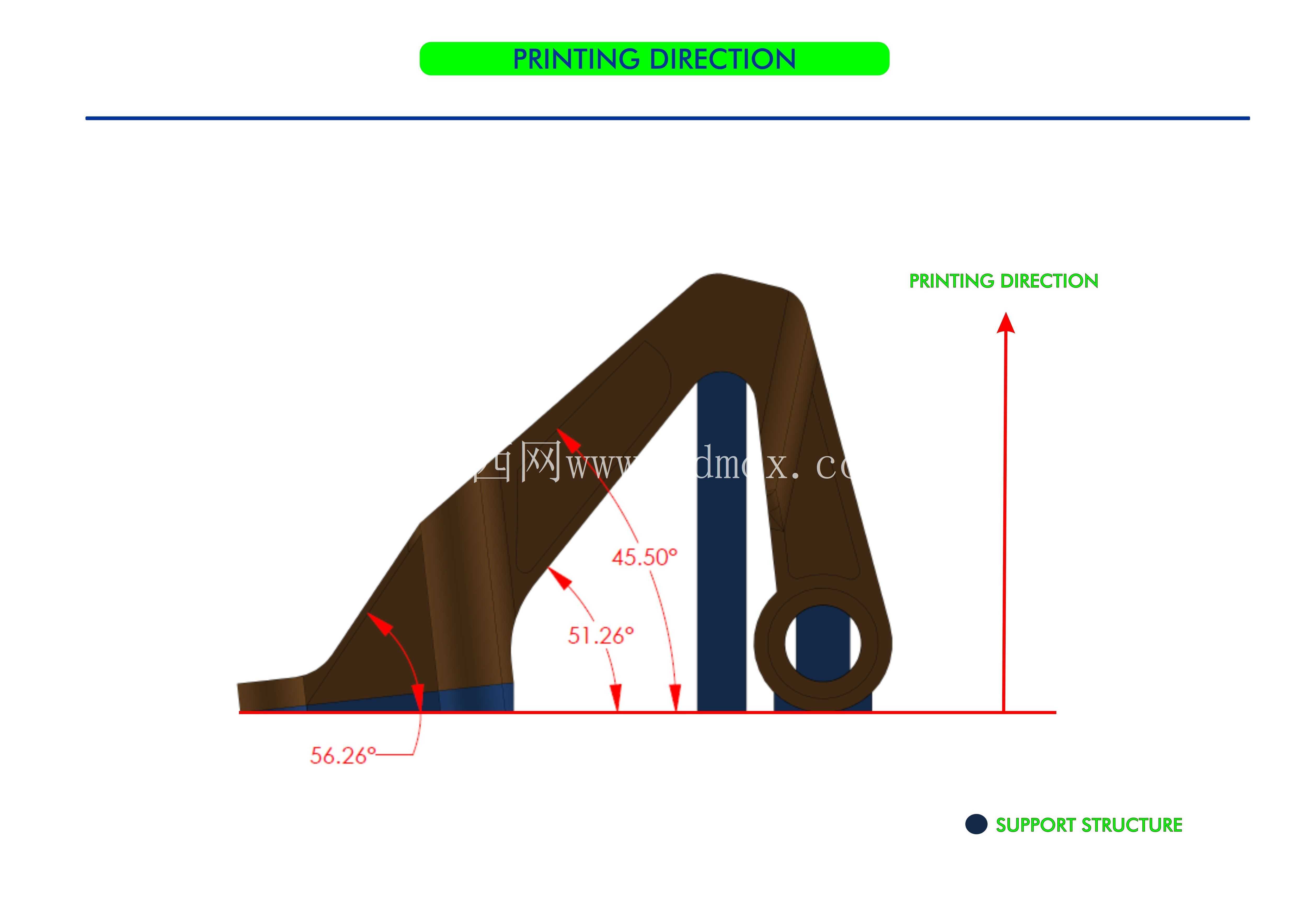

　　从结构形态来看，这款支架采用了双侧对称的安装耳片设计，耳片上的通孔直接配合高锁螺栓与机身框梁的预置安装位连接，中间的弧形承力腔刚好包裹轴承外圈，工作时轴承传递过来的径向载荷会顺着腔体侧壁的加强筋分散到两侧的安装耳片上，避免应力集中在腔体与耳片的衔接位置。设计过程中首先要锁定的是安装边界：轴承安装位的中心到两个安装耳片孔位的中心距必须严格匹配机身框的安装坐标，耳片的厚度要满足高锁螺栓的夹紧长度要求，支架整体的外轮廓不能侵入周边液压管路、电缆线束的敷设通道，尤其是靠近作动臂的一侧，要预留足够的摆动间隙，避免作动臂全行程摆动时与支架本体发生剐蹭。结构优化阶段，传统的实心铸造支架重量偏大，会增加不必要的机身死重，因此在非承力区域做了镂空处理，但是镂空的位置不能打断主承力路径：从轴承腔体到两侧安装耳片的筋条是主要的载荷传递通道，这部分的截面尺寸要通过有限元仿真反复校核，确保在极限载荷工况下的应力值低于压铸铝合金材料的屈服强度，同时还要满足疲劳寿命要求，毕竟航空构件要经历上万次的起降循环，交变载荷下的疲劳裂纹是必须规避的风险。

　　压铸工艺的适配性也是设计时要重点考虑的因素，支架的所有壁厚要尽量保持均匀，避免局部壁厚差过大导致压铸成型时出现缩孔、冷隔缺陷，加强筋的拔模斜度要符合压铸模具的开模方向，耳片上的安装孔可以直接铸出初孔，后续再通过机加工保证孔位精度与表面粗糙度，减少后续机加工的工序量。实际装机使用时，支架的轴承腔体内会压入带自润滑衬层的关节轴承，用来补偿安装过程中产生的微小角度偏差，同时降低作动轴转动时的摩擦阻力，两侧的安装耳片与机身框之间会加装薄金属调整垫片，用来补偿装配积累误差，保证轴承的同轴度符合设计要求。

　　不同于试验类的概念设计，这类承力支架的每一处结构倒角、每一条筋条的走向都有明确的工程意义：腔体与筋条衔接位置的圆角是为了降低应力集中系数，耳片孔边的倒角是为了避免安装时刮伤螺栓表面的防护层，支架表面的本色氧化处理是为了提升铝合金的耐腐蚀性能，适应高空低温高湿的使用环境。很多刚接触航空结构设计的工程师容易陷入两个误区，要么过度追求轻量化把筋条做的过薄，导致压铸成型时零件变形超差，要么为了安全把结构做的过于厚重，超出重量指标要求，这款支架的结构平衡就做的比较到位，在满足承力要求、安装边界、工艺可行性的前提下，把材料的利用率提到了较高水平，既不会出现强度冗余浪费，也不会在极限工况下出现结构屈服。另外在维护性设计上，支架的安装位置预留了足够的扳手操作空间，后续更换轴承或者检修作动机构时，不需要拆解周边的其他设备，就能直接完成紧固件的拆装，降低日常维护的工作量。
