ULA火箭硬件用制动装置端部支撑结构

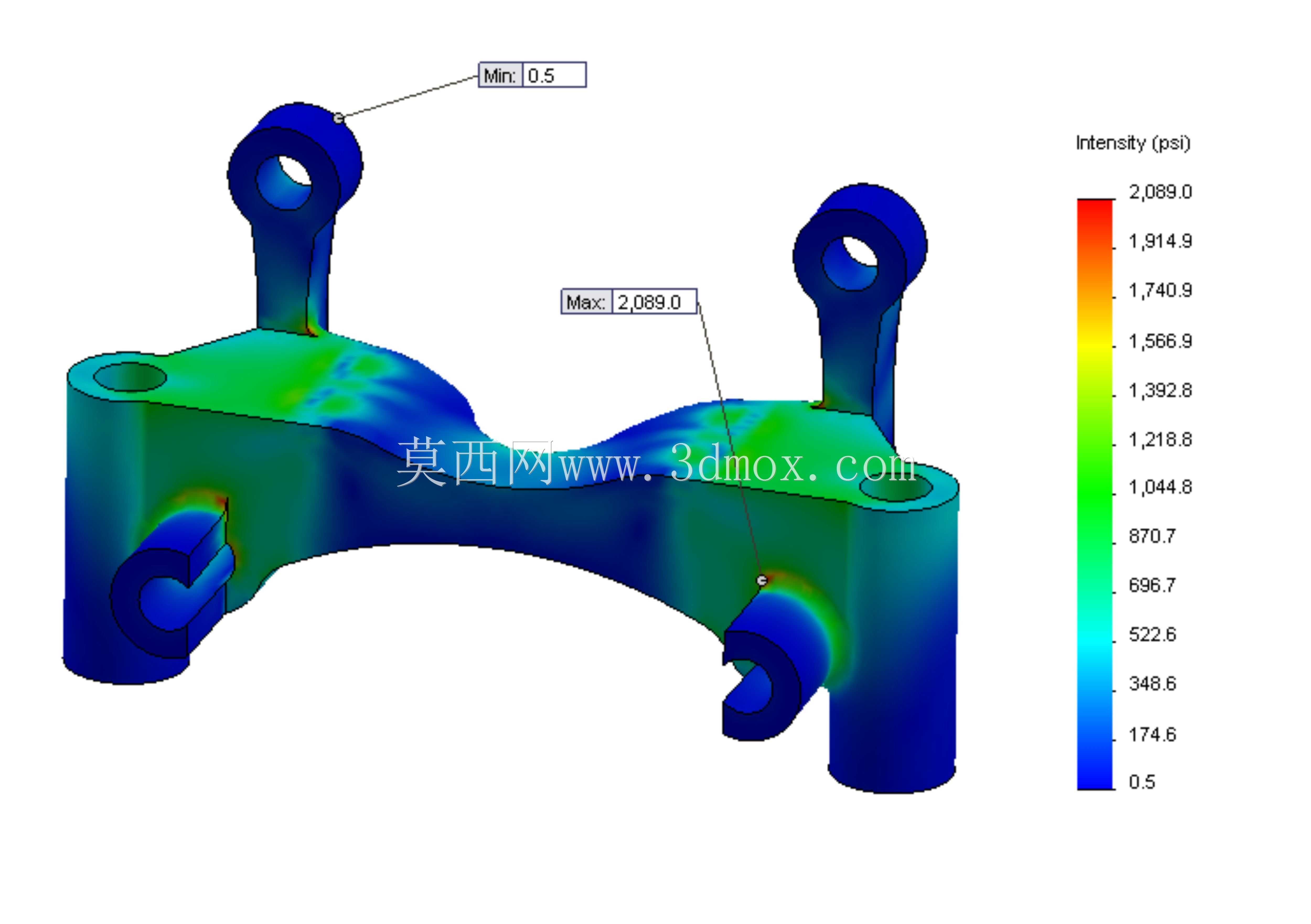

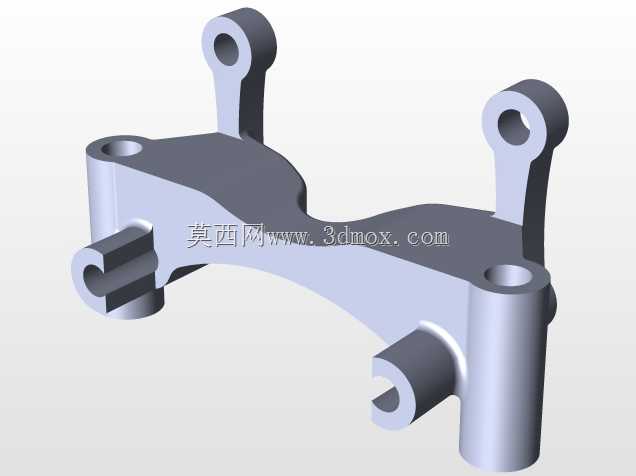

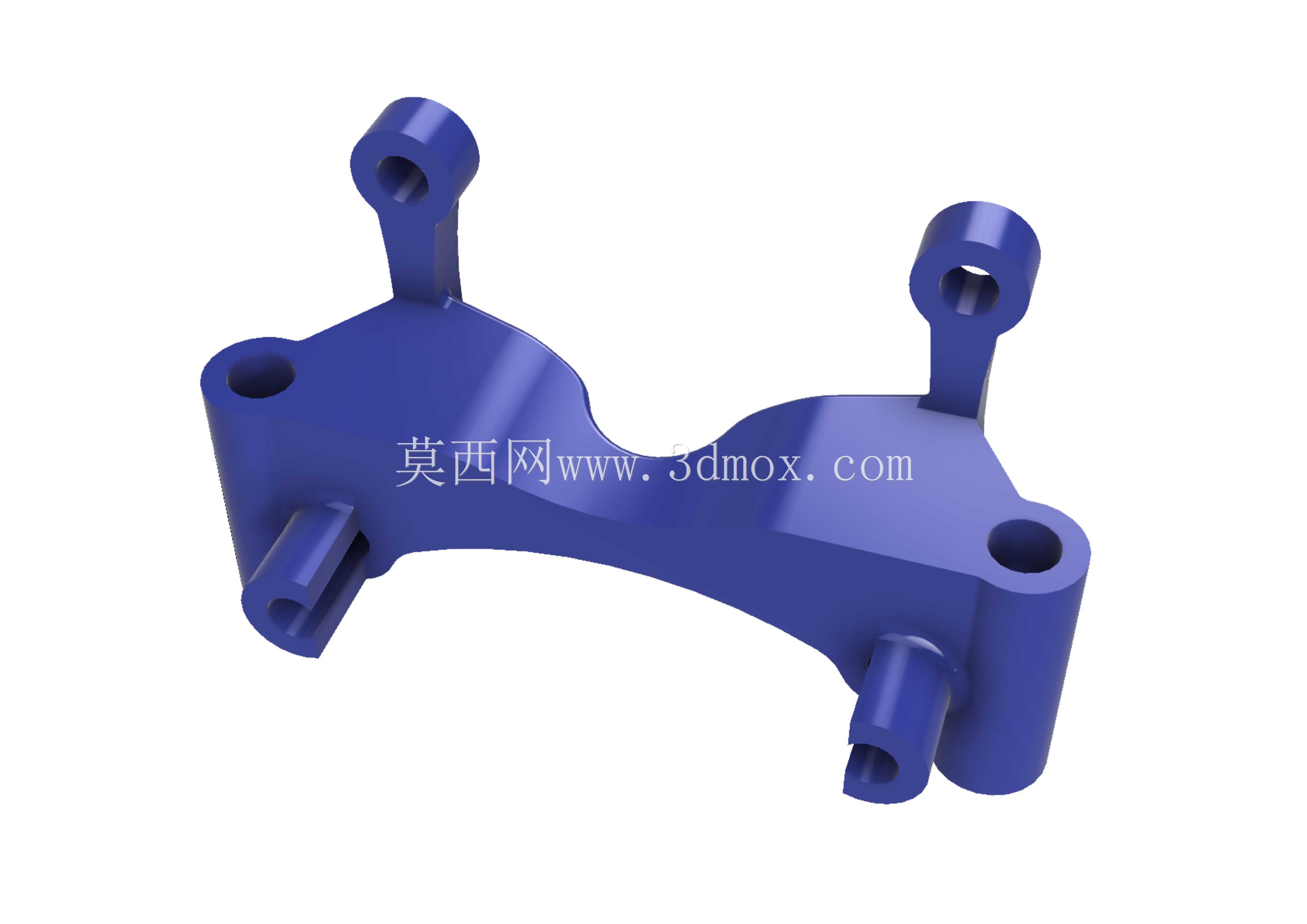

在航天运载设备的制动系统布局中，这类端部支撑构件承担着制动组件的定位与载荷传递作用，直接服务于ULA火箭硬件的制动工况需求，是制动装置中衔接执行部件与安装基体的核心受力件。从实际装配场景来看，该构件需要同时适配多组安装点位的位置公差，四个带通孔的柱状凸耳分别对应不同方向的安装固定需求，其中两个向上延伸的凸耳用于连接制动装置的上部联动组件，两个向下伸出的带孔柱脚则用于对接基体侧的定位接口，基体侧的两个沉孔结构可实现与安装面的贴合定位，避免装配后出现应力集中的翘曲问题。设计过程中优先考虑了载荷传递路径的优化，整体采用非对称的流线型连接臂结构，将各个安装凸耳的受力点通过连续的变截面筋板衔接，既避免了直角转接处的应力突变，也在满足强度要求的前提下尽可能缩减了非必要的实体体积，让整体受力分布更贴合制动工况下的多向载荷传递需求。从安装边界来看，各个安装孔的中心距严格匹配制动组件的装配公差要求，凸耳的通孔直径适配对应规格的连接紧固件，柱脚的伸出长度预留了足够的装配操作空间，不会与周边的制动管路、联动杆件产生运动干涉。实际应用中，该支撑件需要承受制动动作产生的冲击载荷与持续振动，因此结构上在各个孔位周边都做了局部加厚处理，连接臂的截面厚度根据受力仿真结果做了梯度变化，在应力水平较低的区域做了材料去除，既保证了最大应力位置的强度储备，也控制了整体构件的重量，符合航天硬件对轻量化与高可靠性的双重要求。这类支撑结构的建模过程需要重点关注各个安装点位的相对位置精度，以及变截面曲面的顺滑过渡，避免出现建模过程中的壁厚不均问题，否则会直接影响后续加工环节的成品力学性能，也会给装配环节带来不必要的公差适配难题。
