航空用轻量化轴承支撑支架结构设计

在民用支线飞机、通用航空飞行器的机身与翼面连接区域、操纵系统传动节点处，这类轴承支撑支架是承担径向与轴向复合载荷的核心传力构件，日常飞行过程中需要持续承受发动机振动传递、气动载荷交变、起降阶段冲击载荷的多重作用，其结构可靠性直接关系到操纵系统的动作精度与飞行安全。不同于地面设备的支撑构件，航空类支架对重量冗余的控制极为严苛，每克多余的结构重量都会累积成整机的燃油消耗增量与有效载荷损失，因此这类支架的设计始终围绕“等强度承载、极限减重”两个核心目标推进。

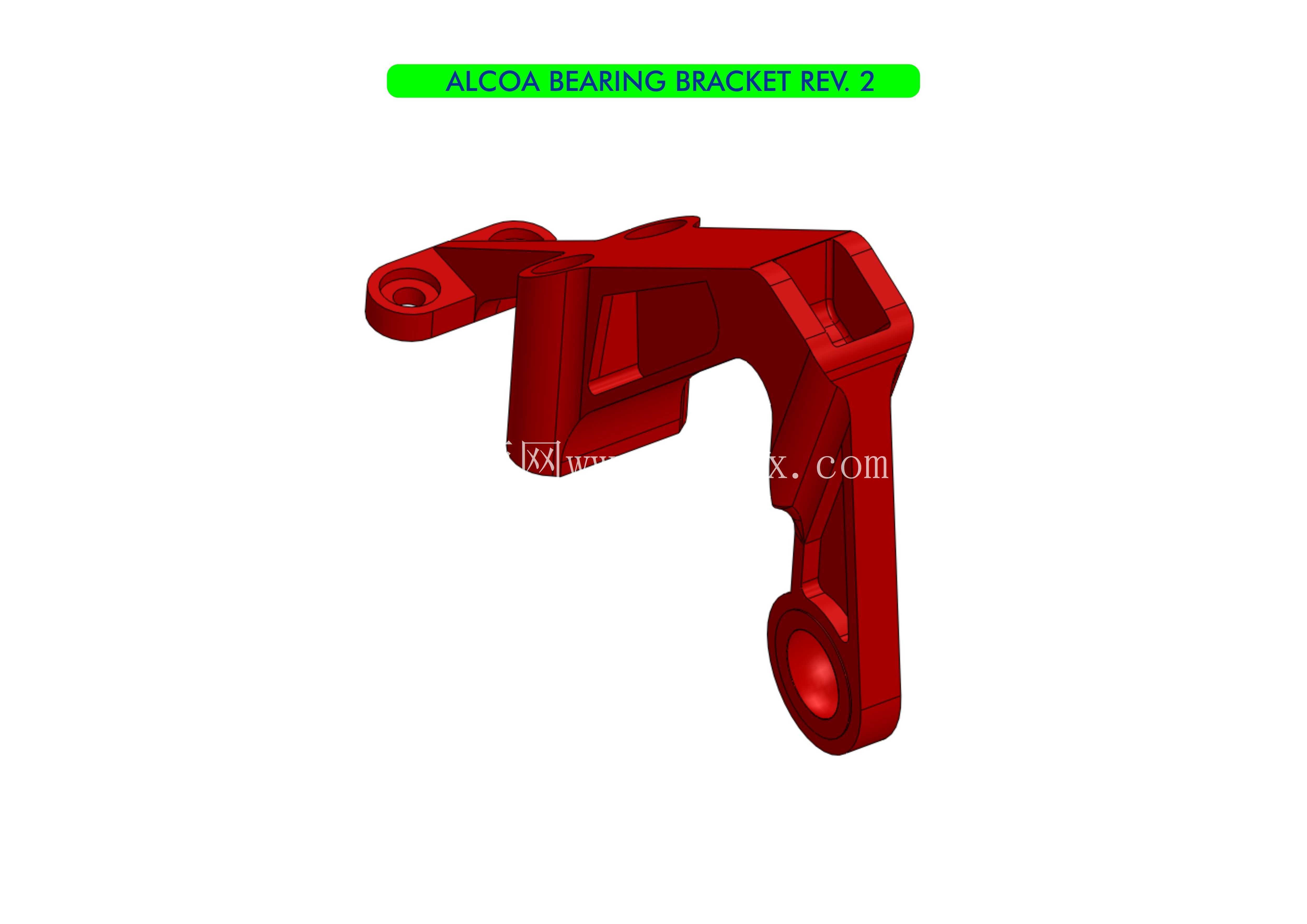

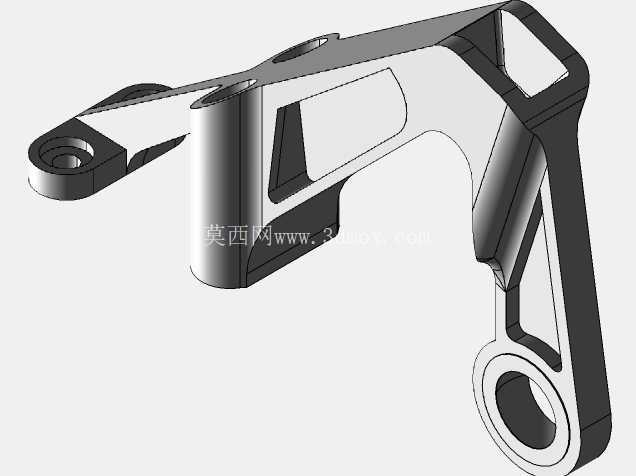

从结构功能来看，该支架的两端分别设置同轴度要求极高的轴承安装孔位，一端用于连接机身侧的固定铰接基座，另一端用于承托传动摇臂的转动轴承，中间的异形臂身需要在两个安装点之间构建连续的传力路径，既要避免应力集中导致的疲劳断裂，又要剔除所有不参与传力的冗余材料。观察该支架的结构形态可以发现，臂身并非采用等截面的实心结构，而是在非主传力区域做了大范围的材料去除，侧壁保留了带拔模斜度的加强筋结构，筋条的走向完全贴合载荷传递的主路径——从下端轴承孔的载荷输入点出发，筋条沿斜向延伸至上端安装面的固定点，在筋条交汇的转角位置做了大圆弧过渡处理，从根源上降低了交变载荷下的应力集中系数。

在安装边界的设计上，上端的安装耳片设置了带沉台的螺栓过孔，沉台深度与配套的高锁螺栓头部尺寸完全匹配，安装后螺栓头部不会突出支架表面，避免与周边的传动杆件产生运动干涉；下端的轴承安装孔预留了标准轴承的压装余量，孔壁的表面粗糙度、圆柱度公差都按照航空构件的通用要求设定，能够保证轴承压装后不会出现偏斜、跑圈的问题。整个支架的外轮廓所有棱边都做了R角处理，既可以避免压铸成型过程中出现尖角充型不满的缺陷，也能减少安装维护过程中锐边划伤操作人员、割破线缆护套的风险。

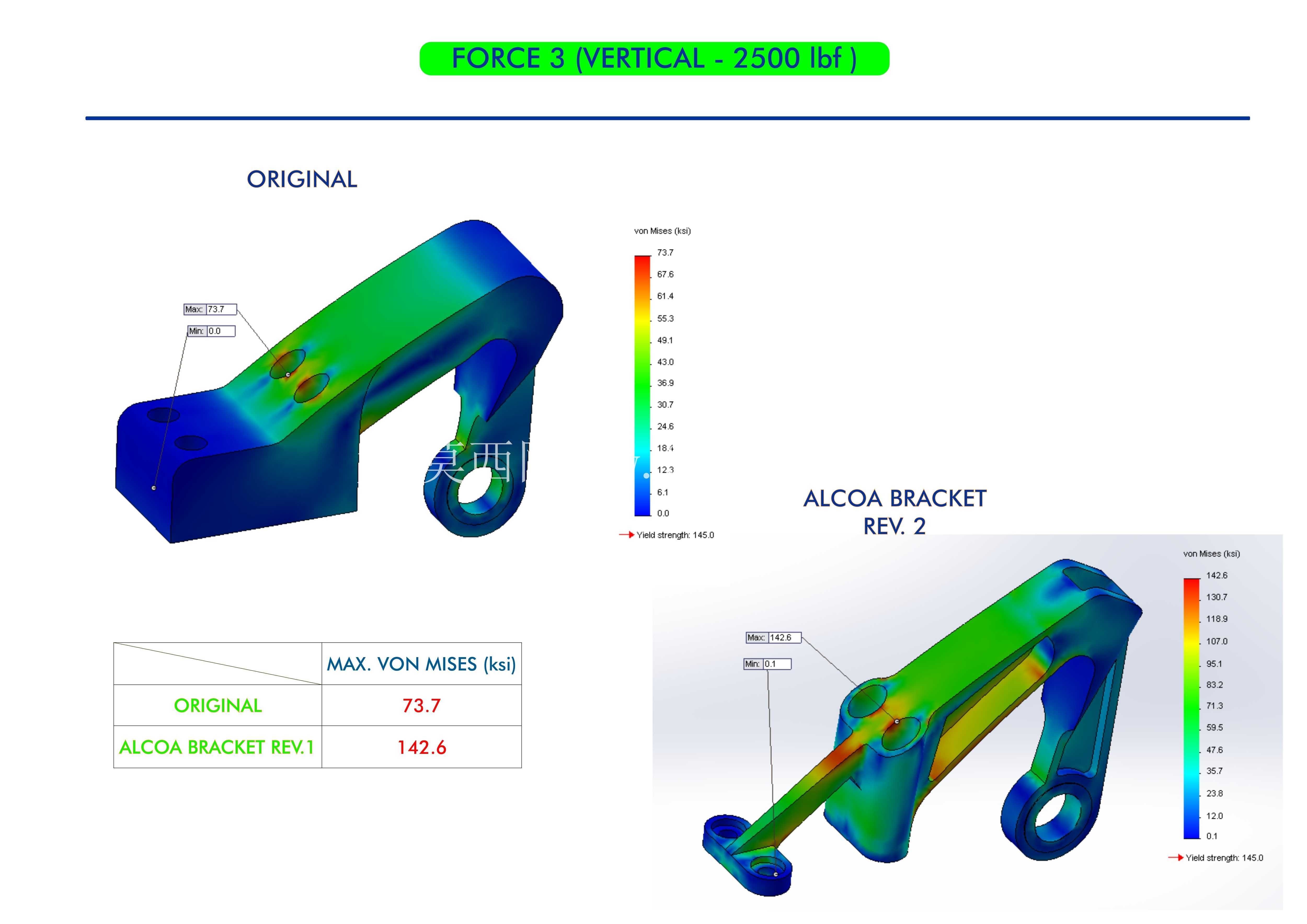

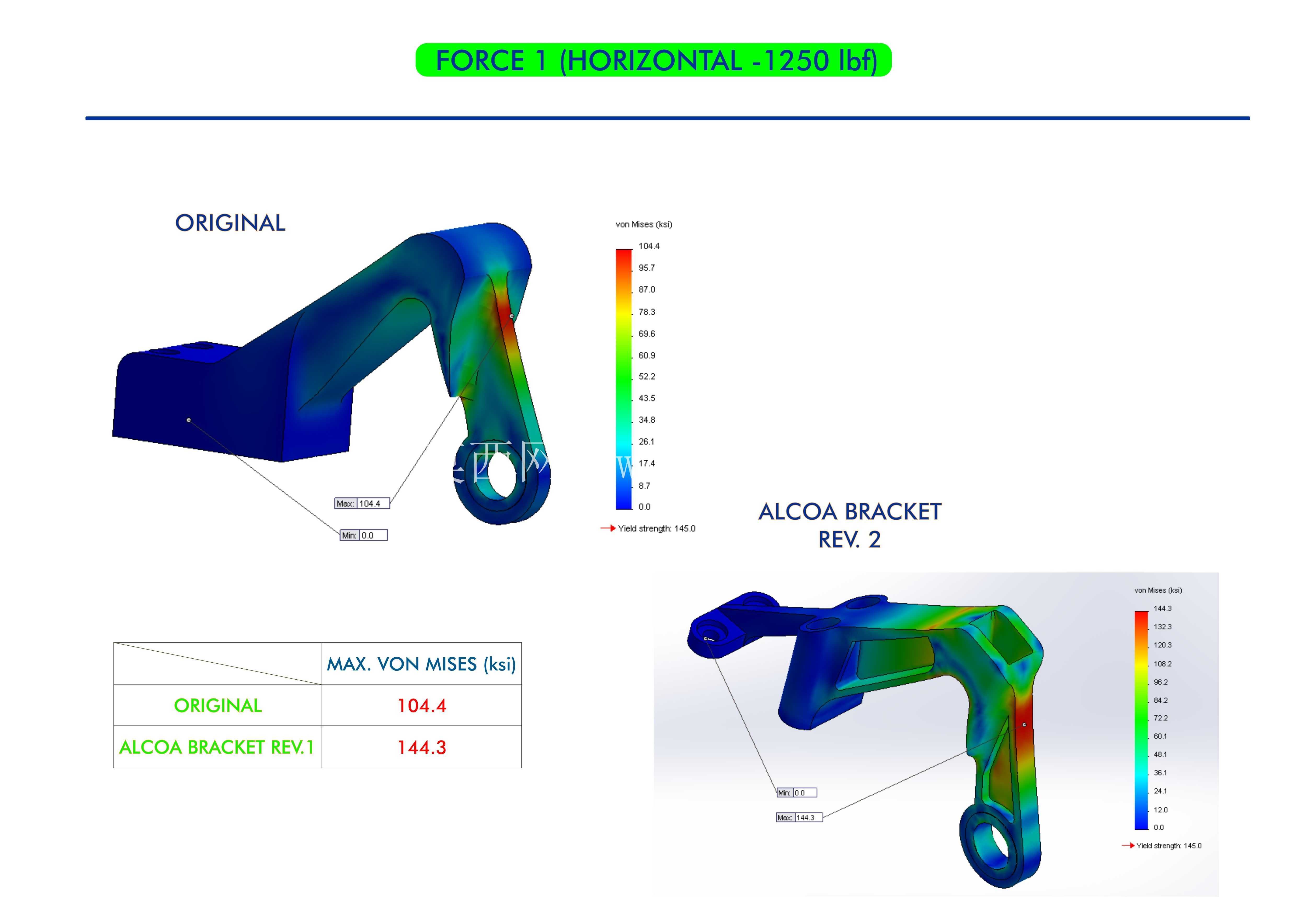

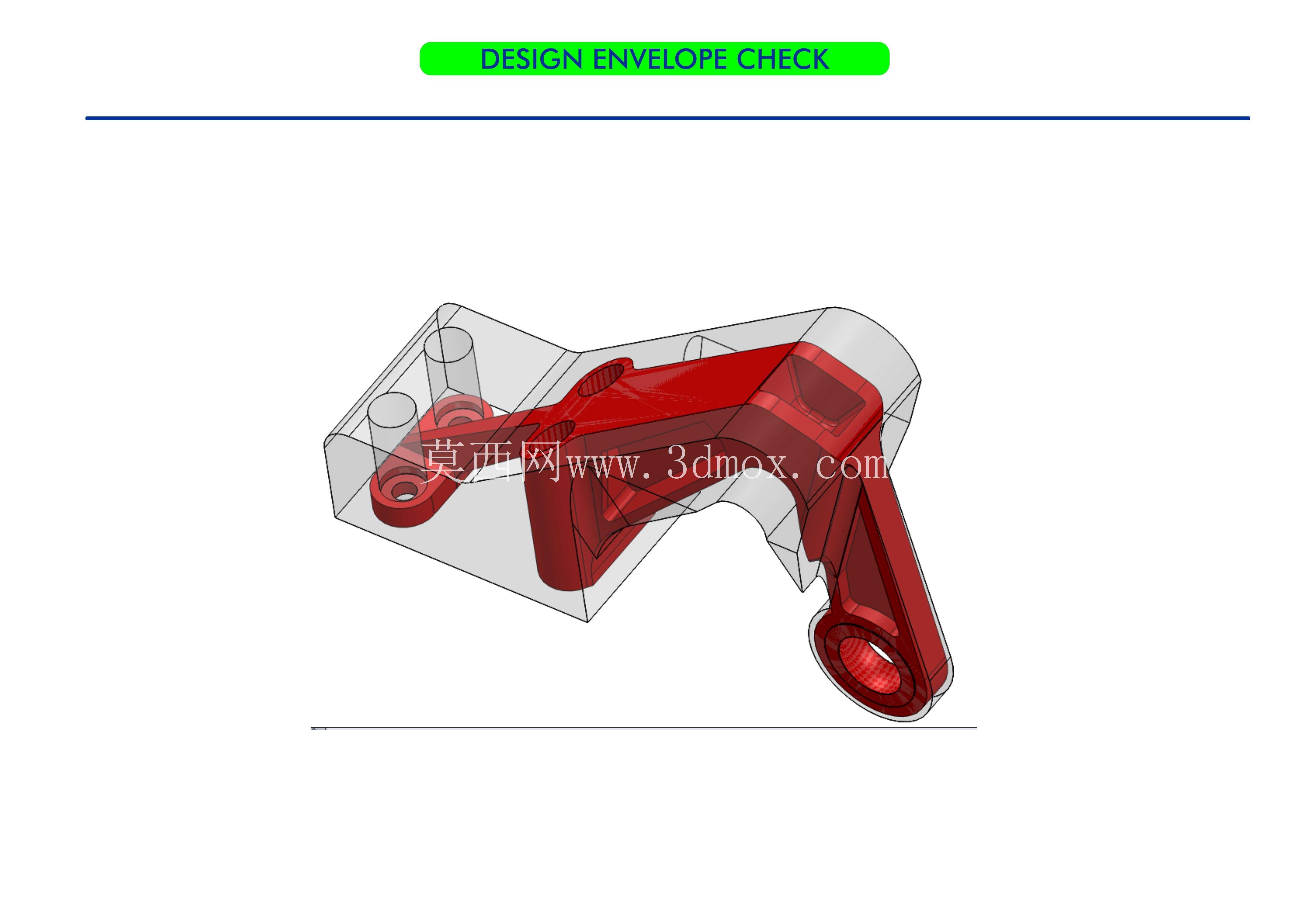

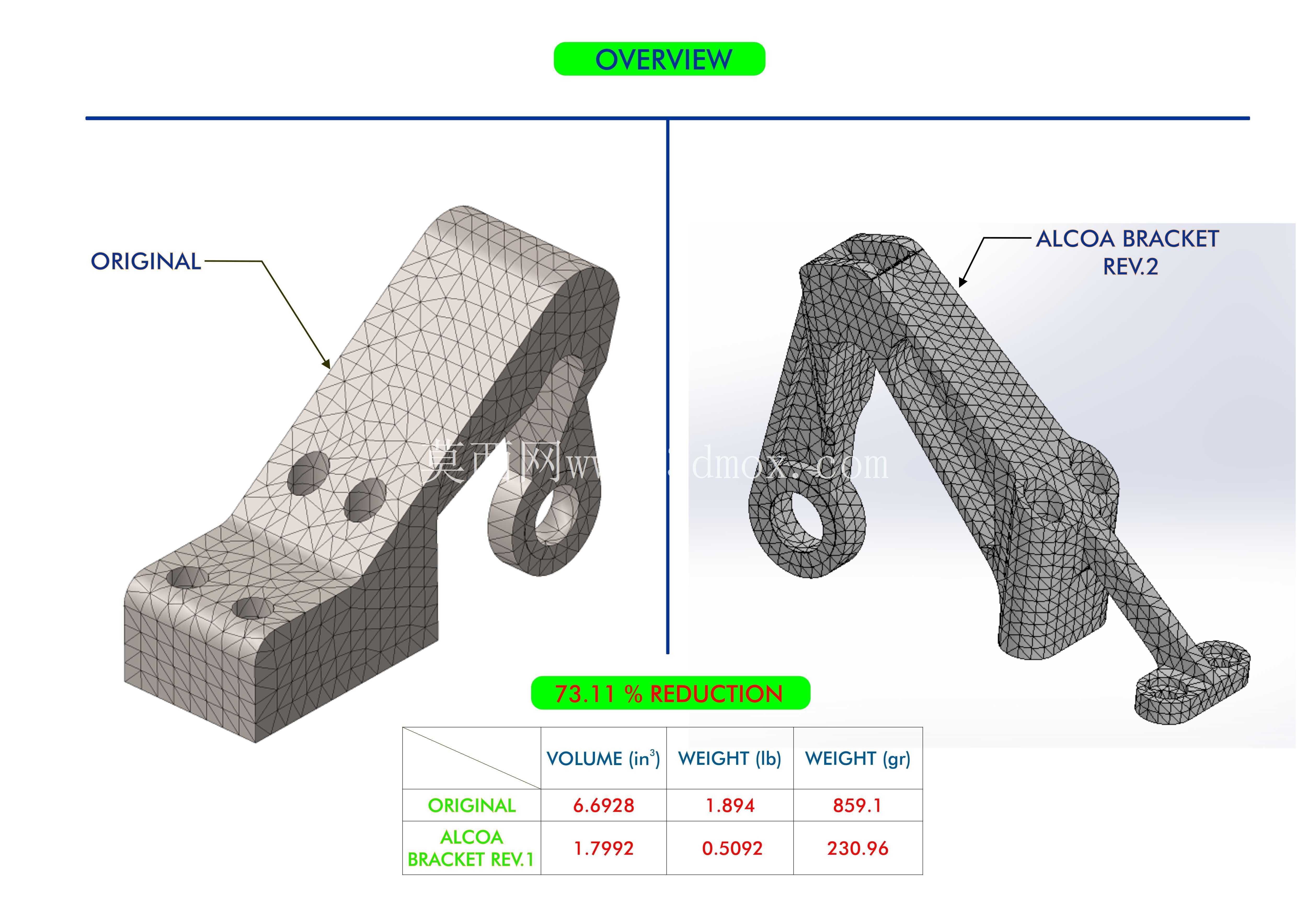

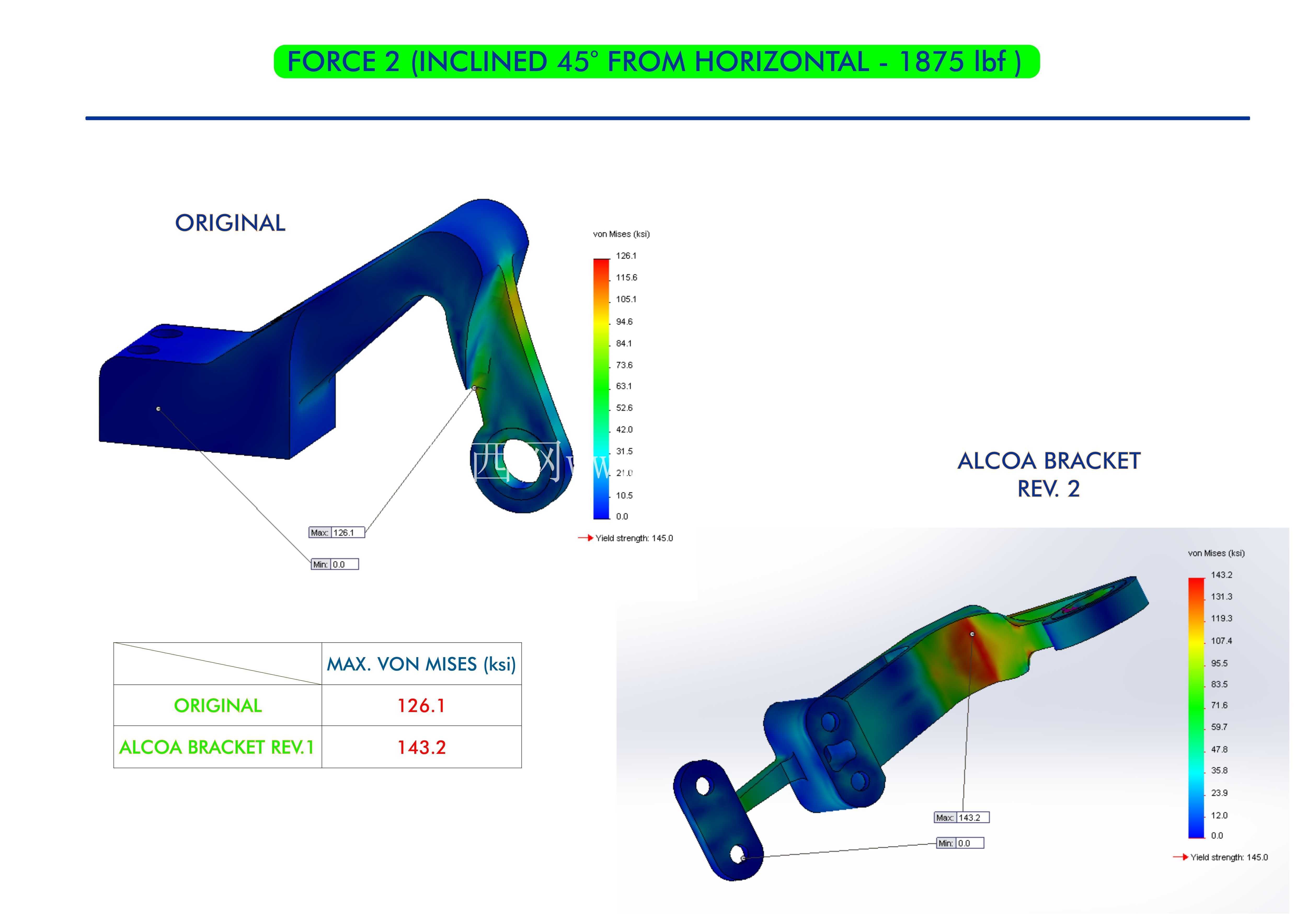

从成型工艺适配的角度来看，该结构完全适配高压压铸的生产要求，所有的结构拔模方向保持一致，没有反向的倒扣结构，不需要额外设计复杂的抽芯滑块，能够有效降低压铸模具的加工成本与生产过程中的废品率。壁厚设计上遵循了均匀过渡的原则，主承力区域的壁厚与加强筋的厚度比例控制在3:1以内，避免压铸过程中因为壁厚差过大出现缩孔、冷隔等内部缺陷，保证零件的内部致密度满足强度要求。在结构优化的过程中，设计人员通过拓扑仿真计算，将非承力区域的材料完全去除，最终的结构重量相比初始的实心设计方案降低超过七成，同时通过有限元校核，在1.5倍额定极限载荷的工况下，结构的最大应力仍然低于所选压铸铝合金的屈服强度，安全系数满足航空机载设备的设计规范要求。

实际装机使用过程中，这类支架需要配合对应的密封垫圈、防松垫片完成安装，安装时需要保证两个轴承孔的轴线平行度误差在允许范围内，否则会导致传动摇臂转动卡滞，增加操纵系统的摩擦力，甚至引发飞行过程中的操纵响应滞后问题。日常维护检查时，需要重点关注支架转角位置、筋条与安装孔交接位置是否出现疲劳裂纹，一旦发现裂纹必须立即更换，避免构件断裂引发操纵系统失效。不同于其他工业领域的支撑构件，航空用支架的所有结构细节都经过多轮迭代验证，哪怕是一个小小的倒角尺寸、筋条厚度，都是经过载荷计算、试验验证后确定的最优值，不存在多余的设计，也不会出现强度不足的冗余缺失，是典型的面向极限工况优化的轻量化承载结构。
