波音B777-200宽体客机整机结构三维数模

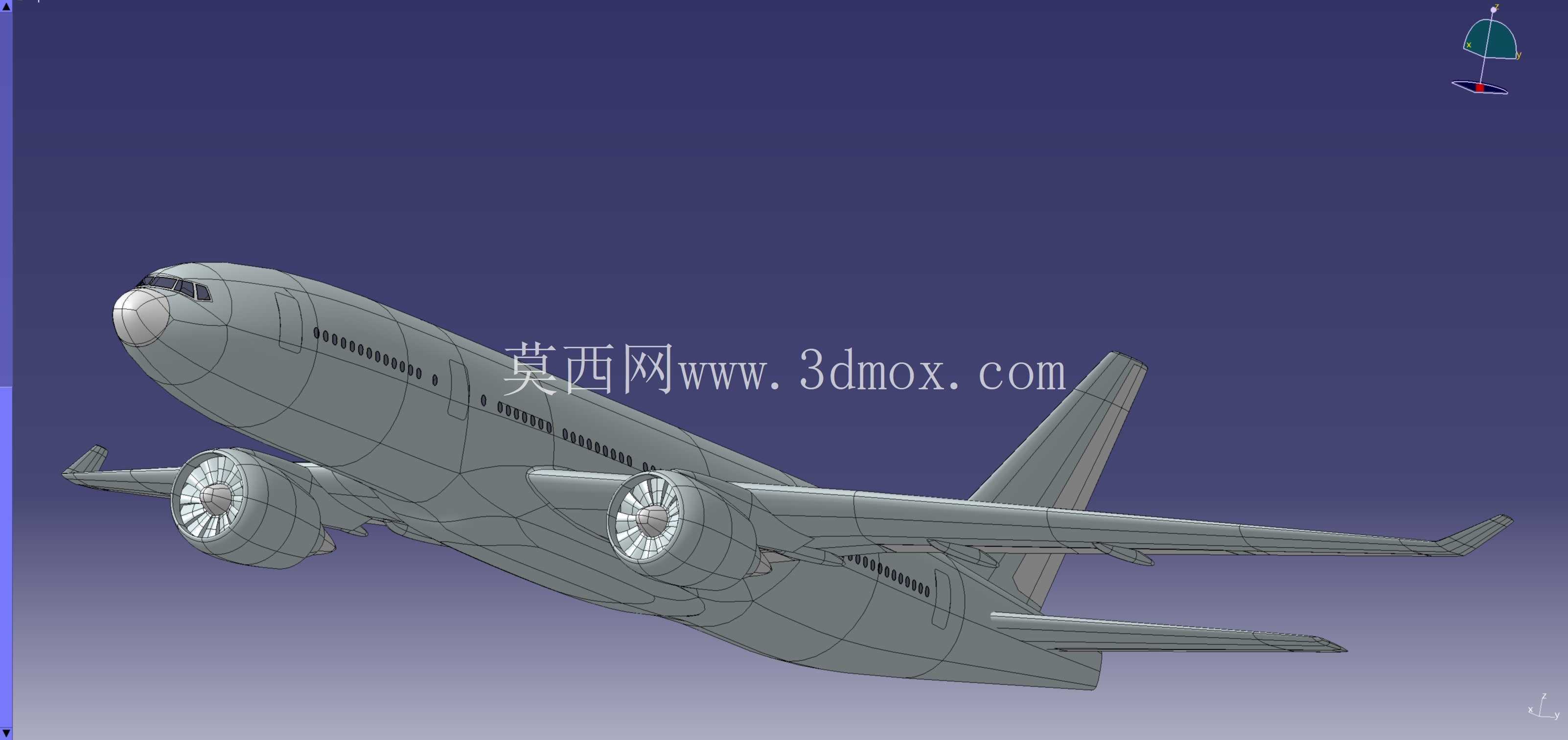

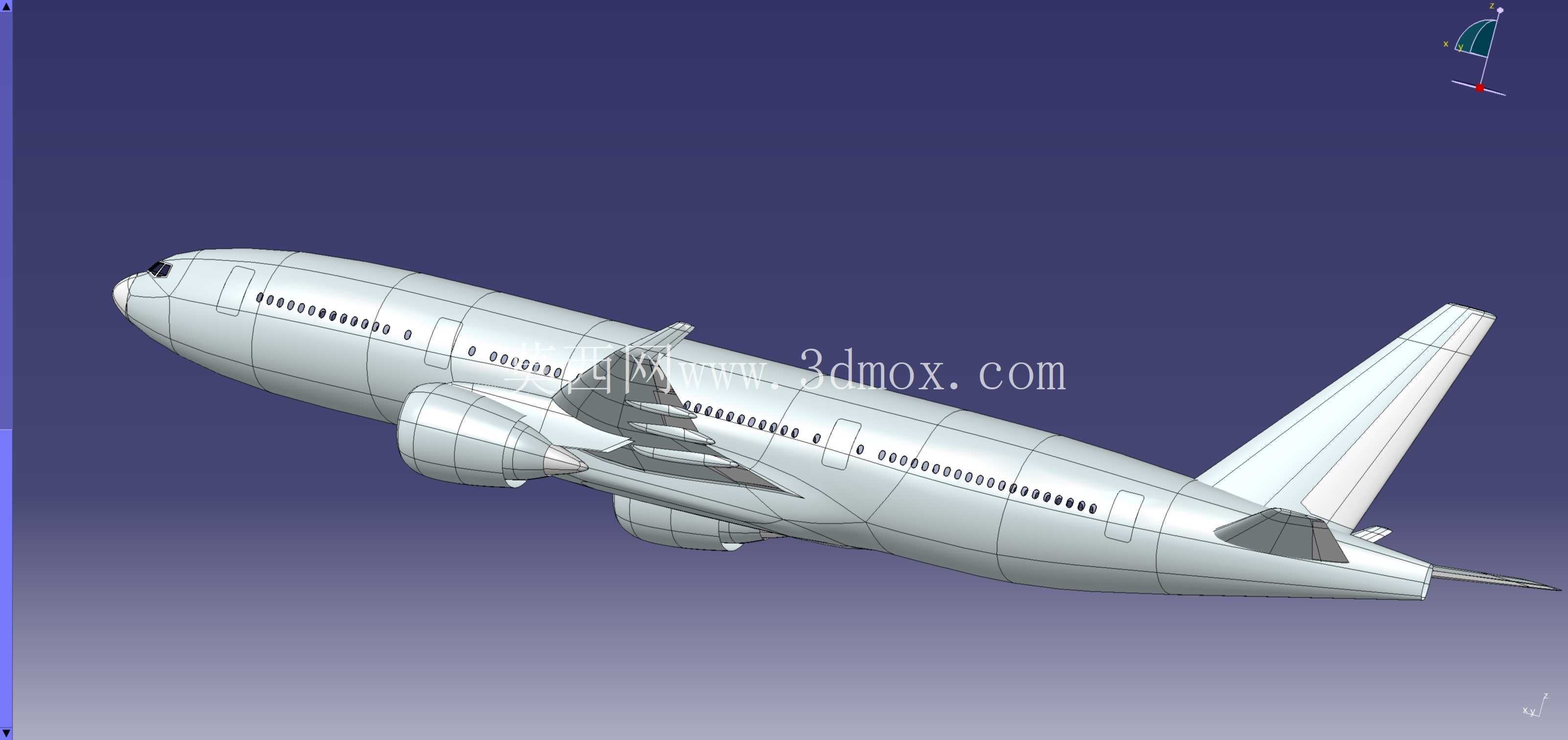

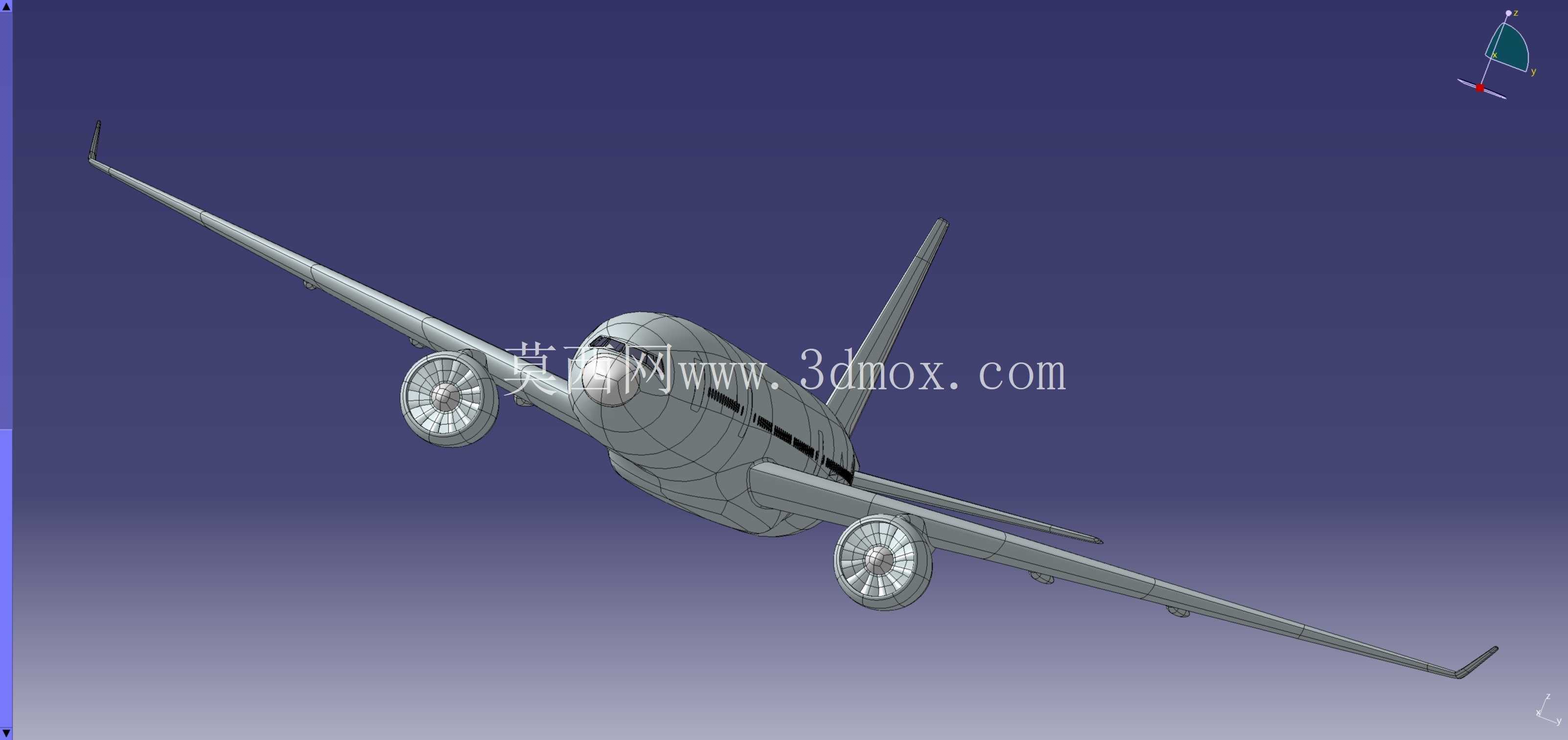

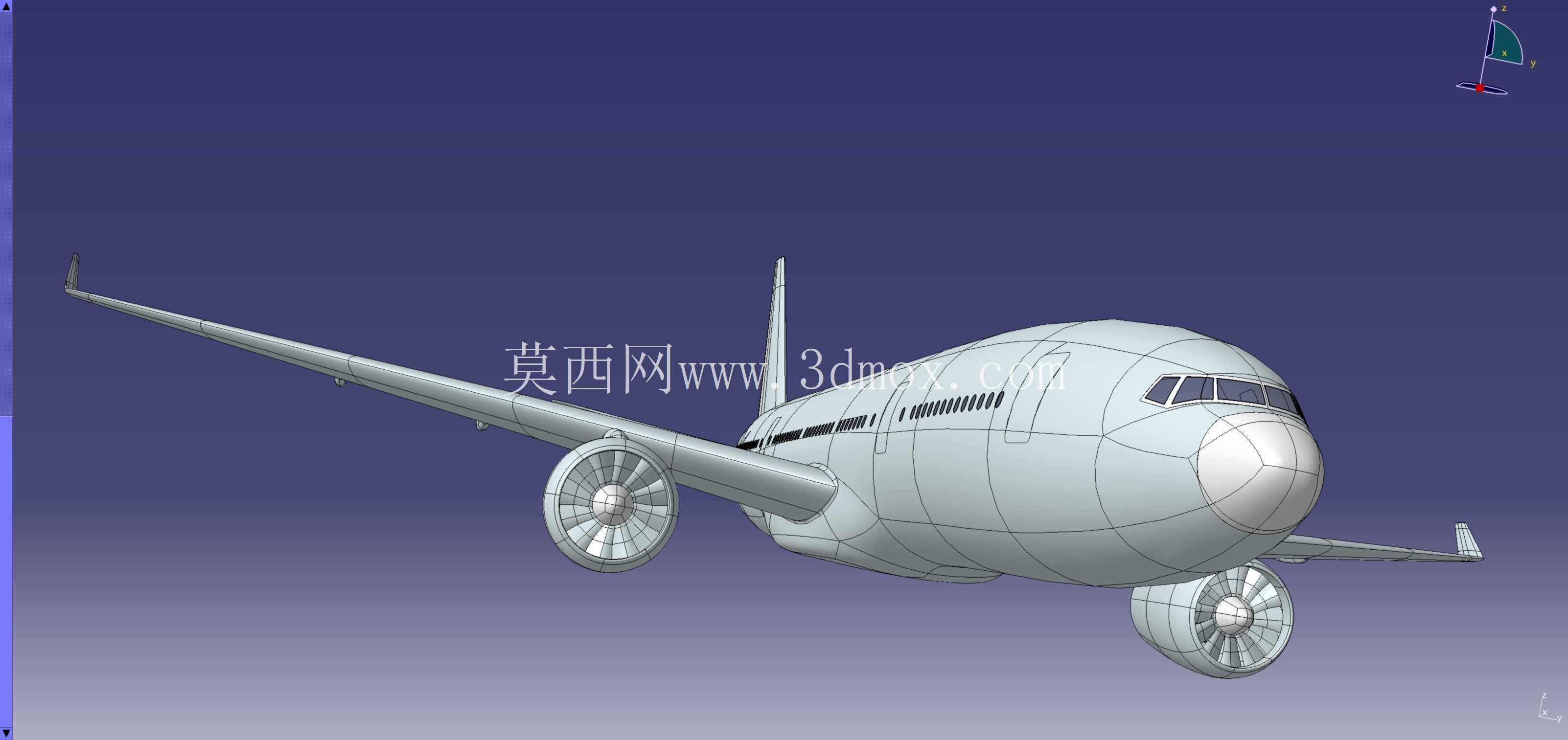

本次呈现的宽体客机三维数模，完整还原了双发宽体民用运输机的整机结构布局，覆盖干线民航运输场景下的全机核心部件形态，可用于航空结构教学、整机装配仿真、概念改型设计的基础参考载体。从实际运营场景来看，这类双发宽体机型主要执飞中长距离国际、国内干线航线，承担跨区域旅客与腹舱货物运输任务，数模还原的结构形态完全匹配现役同级别机型的实际布局逻辑，能够直观呈现干线客机的气动外形与部件装配关系。

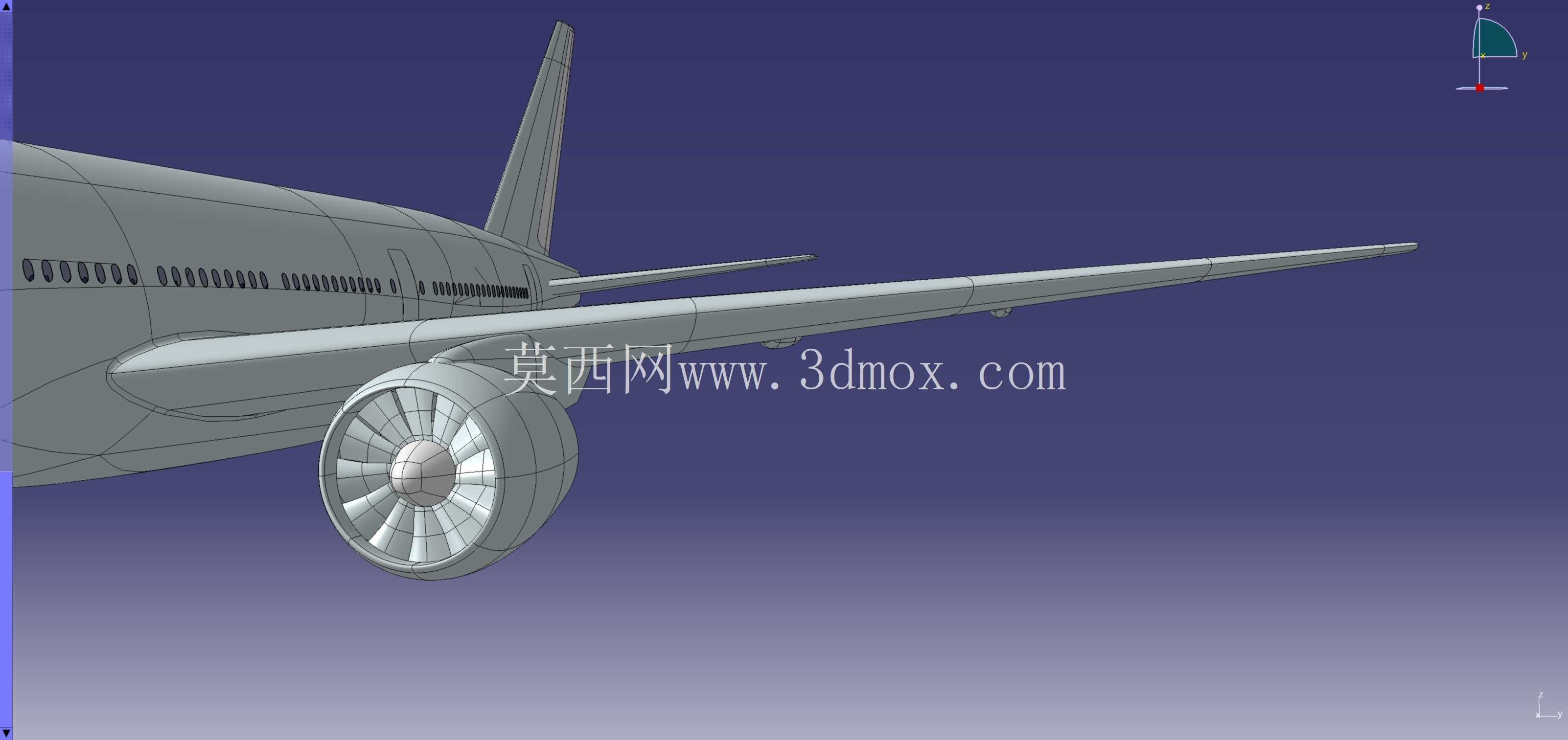

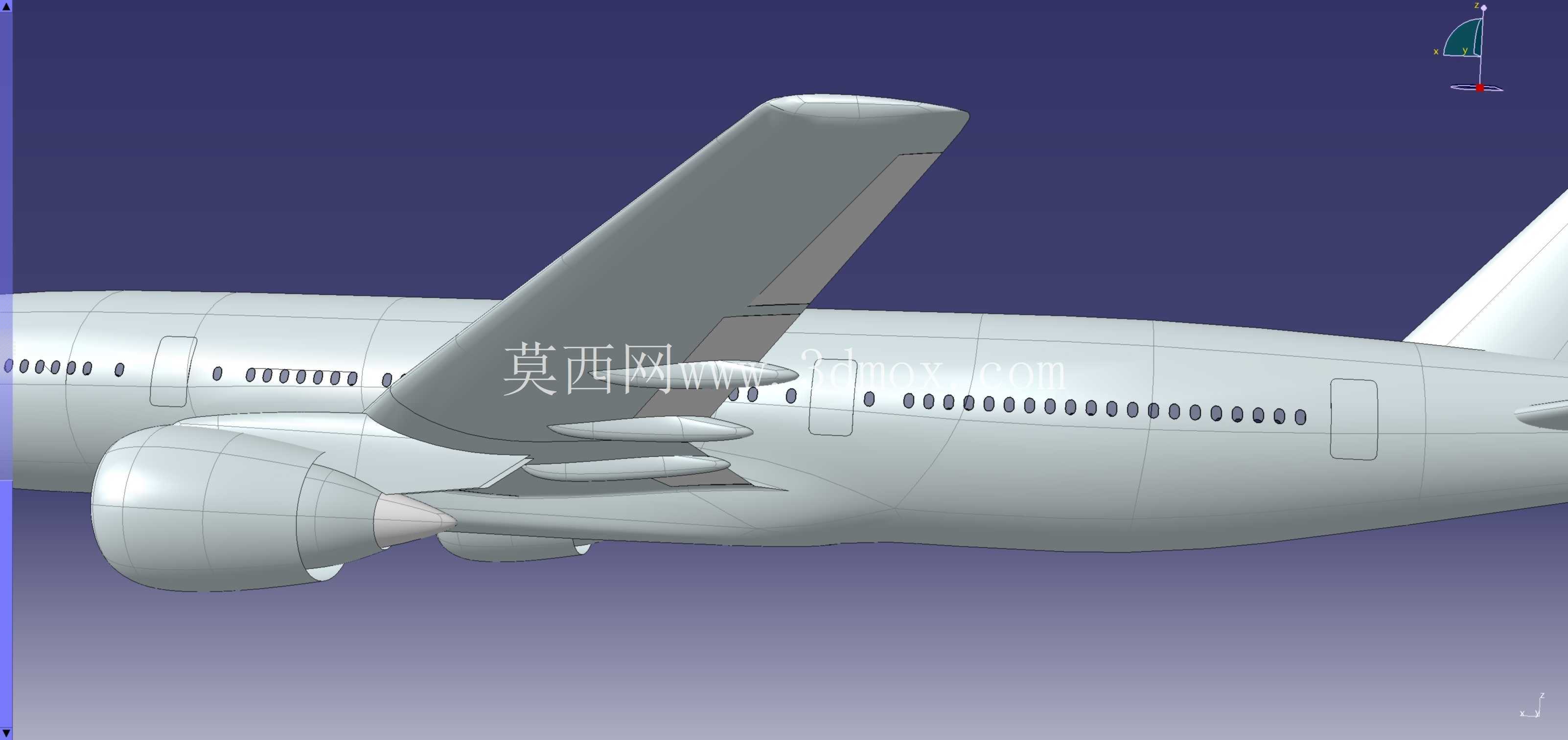

数模对机翼结构做了完整还原，包含从翼根到翼尖的完整翼面走向，后掠角设计匹配高亚音速巡航的气动需求，翼下预留的发动机挂架位置、翼尖修型结构都按照实机比例呈现，机翼前缘缝翼、后缘襟翼的分区边界也做了清晰区分，能够直观看到增升装置的布置位置与大致行程范围。机身部分采用宽体机身的典型截面设计，机头雷达罩弧度、驾驶舱风挡的倾斜角度、机身舷窗的排布规律都贴合实机特征，机身尾部的APU安装舱段轮廓、尾翼的安定面与舵面分界也做了明确的结构区分，尾翼的后掠角度、垂尾与平尾的相对位置完全符合干线宽体机的气动配平需求。

起落架部分还原了前起落架与主起落架的结构形态，主起落架的多轮结构匹配宽体机大起飞重量的承载需求，起落架舱的收放边界、轮组与机身机翼的间隙关系都在数模中做了合理呈现，能够直观看到起落架放下状态下的整机支撑姿态，以及机轮与地面接触时的整机高度基准。发动机短舱的挂装位置、短舱与机翼的间隙、短舱进气道与尾喷口的形态也做了比例还原，能够直观看到翼下吊挂发动机的布局特征，短舱与机翼挂架的连接区域结构轮廓清晰，可用于演示大涵道比涡扇发动机的装机位置关系。

从设计思路的还原角度来看，数模遵循了干线客机气动优先、结构兼顾承载与维护性的设计逻辑，整机曲面连续顺滑，机翼与机身的融合区域过渡自然，没有出现曲面断层或者结构干涉的问题，各活动舵面的分界位置符合实际机型的操纵面布置逻辑，能够为航空类专业的结构认知教学提供直观的三维参照，也可作为民航类科普展示、虚拟仿真场景搭建的基础模型使用。在安装边界与尺寸比例上，数模严格按照同级别机型的实际尺寸比例缩放，整机长度、翼展、机身高度的比例关系符合实机参数，各部件之间的装配间隙控制在合理范围内，机翼后缘与机身尾部的距离、平尾与垂尾的相对位置、发动机短舱与地面的净空距离都符合民用客机的设计规范，不会出现部件碰撞、净空不足的布局问题。

对于结构设计从业者而言，这个数模能够帮助理解大型民用飞机的整体布局逻辑，从整机层面梳理机翼、机身、尾翼、起落架、动力装置的位置关系，掌握宽体客机在气动布局、结构承载、地面间隙设计上的核心考量点，也可作为同类飞行器概念设计阶段的布局参考，快速搭建整机外形框架后再进行细节结构的深化设计。数模呈现的整机曲面质量较高，机身、机翼的曲面光顺度符合工业级展示模型的要求，可直接用于渲染出图、虚拟场景导入等场景，不需要额外做大量的曲面修补工作。
