复古Jetex飞轮3D打印可拼接结构

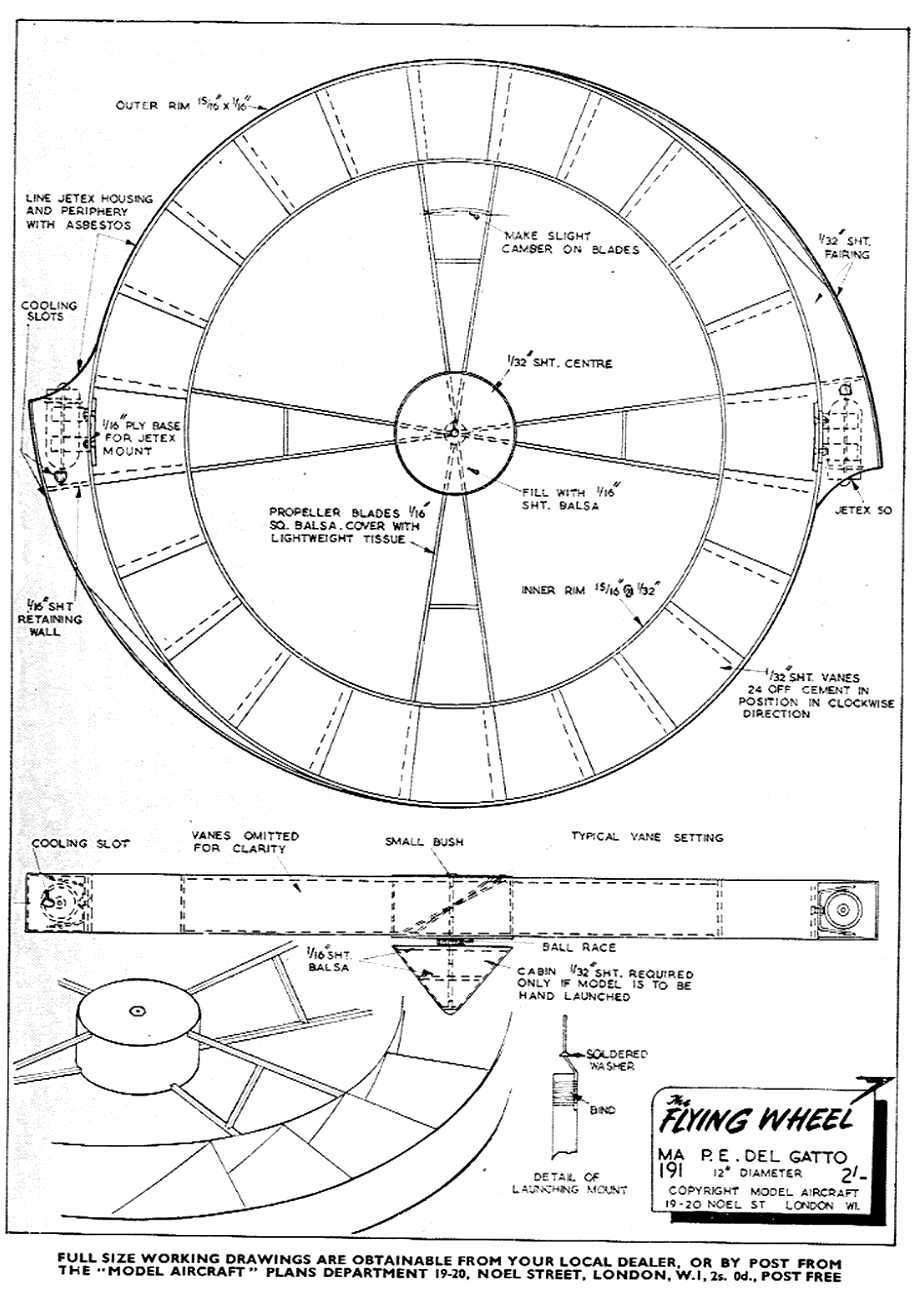

这类飞轮结构最早应用于小型航模动力系统中，依靠自身转动惯量储存动能，为微型喷气式航模提供稳定的动力输出缓冲，避免推力波动导致的飞行姿态失稳。在实际航模装配场景中，飞轮需要与微型燃烧室、推力喷管同轴安装，安装边界需保证轮体与周边壳体保留至少1.5毫米的径向间隙，避免高速转动时出现剐蹭卡滞。

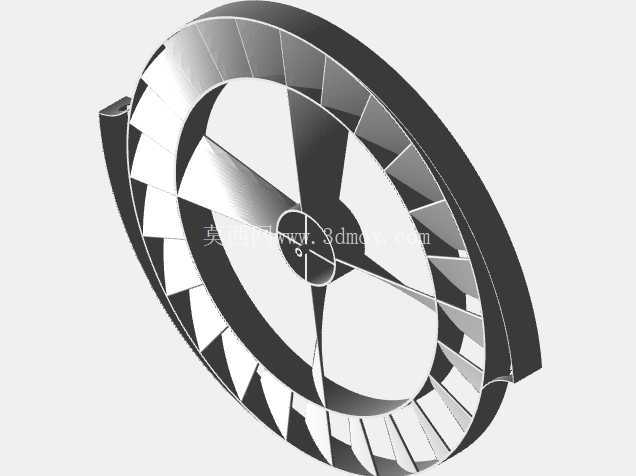

从结构设计层面看，该飞轮采用轮辐式整体构型，外圈为带均匀斜向导流槽的轮缘结构，斜槽角度与气流喷射方向匹配，可在转动过程中对溢出的燃气流进行导向，减少紊流带来的动能损耗。轮心位置设置带定位孔的轮毂结构，中心定位孔直径适配2毫米直径的碳纤维固定杆，安装时可直接穿入杆体完成径向定位，轮毂端面预留0.2毫米的胶接余量，方便组装时涂胶固定，避免轮体与轴杆之间出现相对滑动。

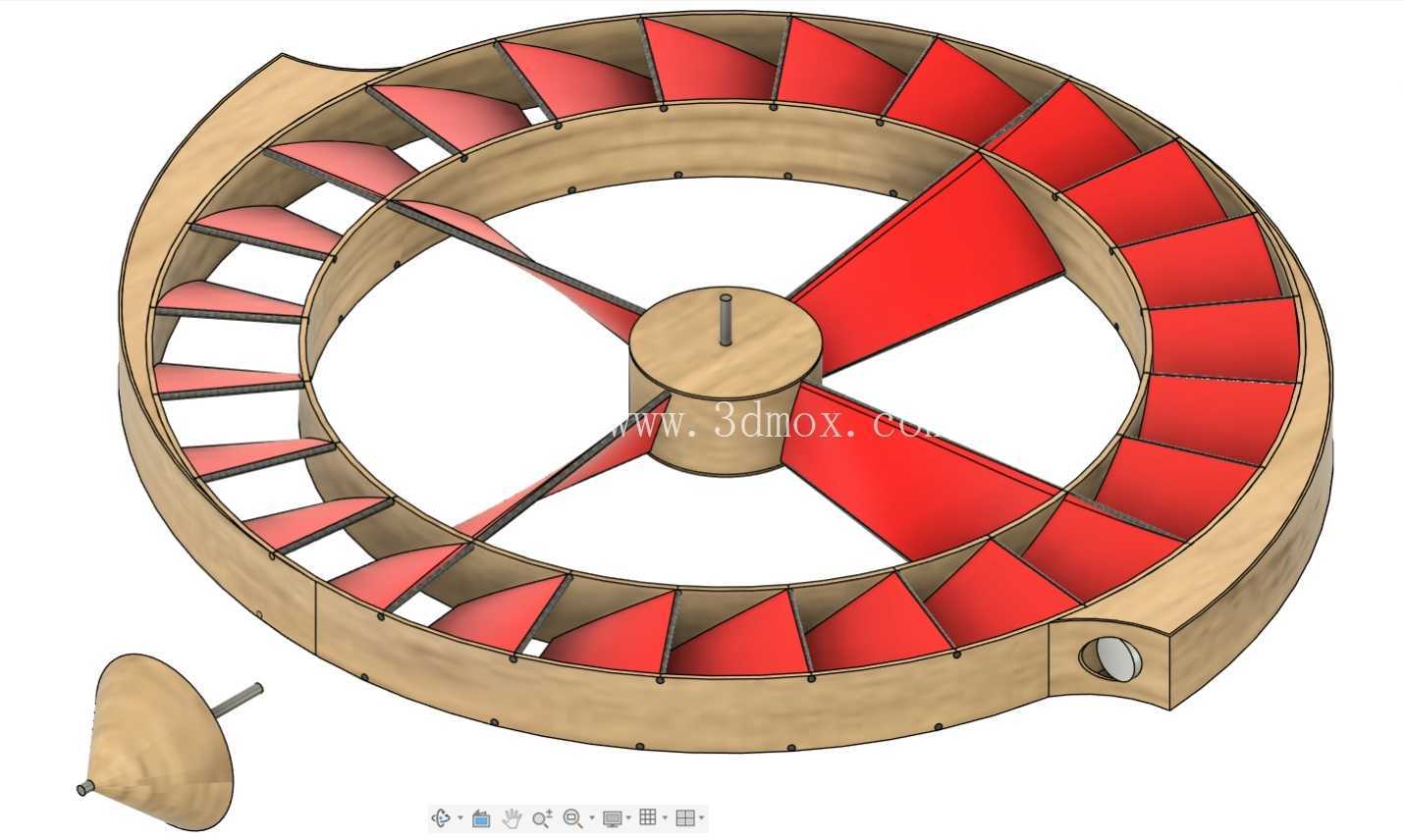

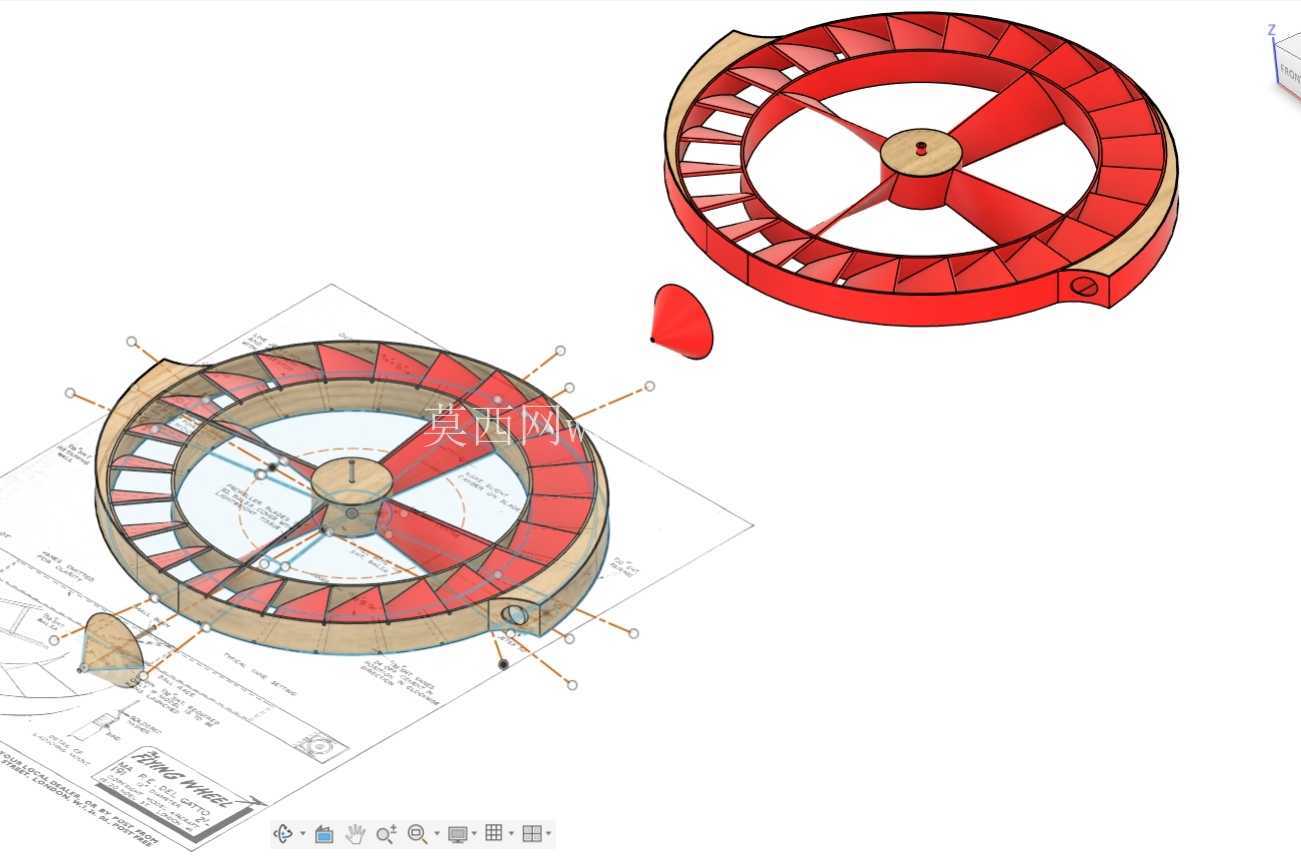

考虑到桌面级3D打印机的成型尺寸限制，设计时将大尺寸版本的轮体拆分为多段圆弧构件，每段拼接处设置凹凸配合的定位止口，止口配合公差控制在0.1毫米以内，拼接后无需额外打磨即可保证轮缘的圆度误差控制在0.15毫米范围内，拼接完成后可使用专用模型胶粘接为整体，粘接后整体动平衡精度可满足每分钟12000转的使用要求。针对追求仿真效果的使用需求，还设计了轻木适配版本，轮缘部分拆分为24个独立的叶片单元，每个叶片单元预留与轻木轮盘匹配的安装卡槽，组装时可将3D打印的叶片卡入轻木轮盘的预设槽位，再穿入碳纤维杆完成整体锁紧，相比全3D打印版本，轻木版本的整体重量可降低40%左右，转动惯量匹配更贴近原始航模的动力参数。

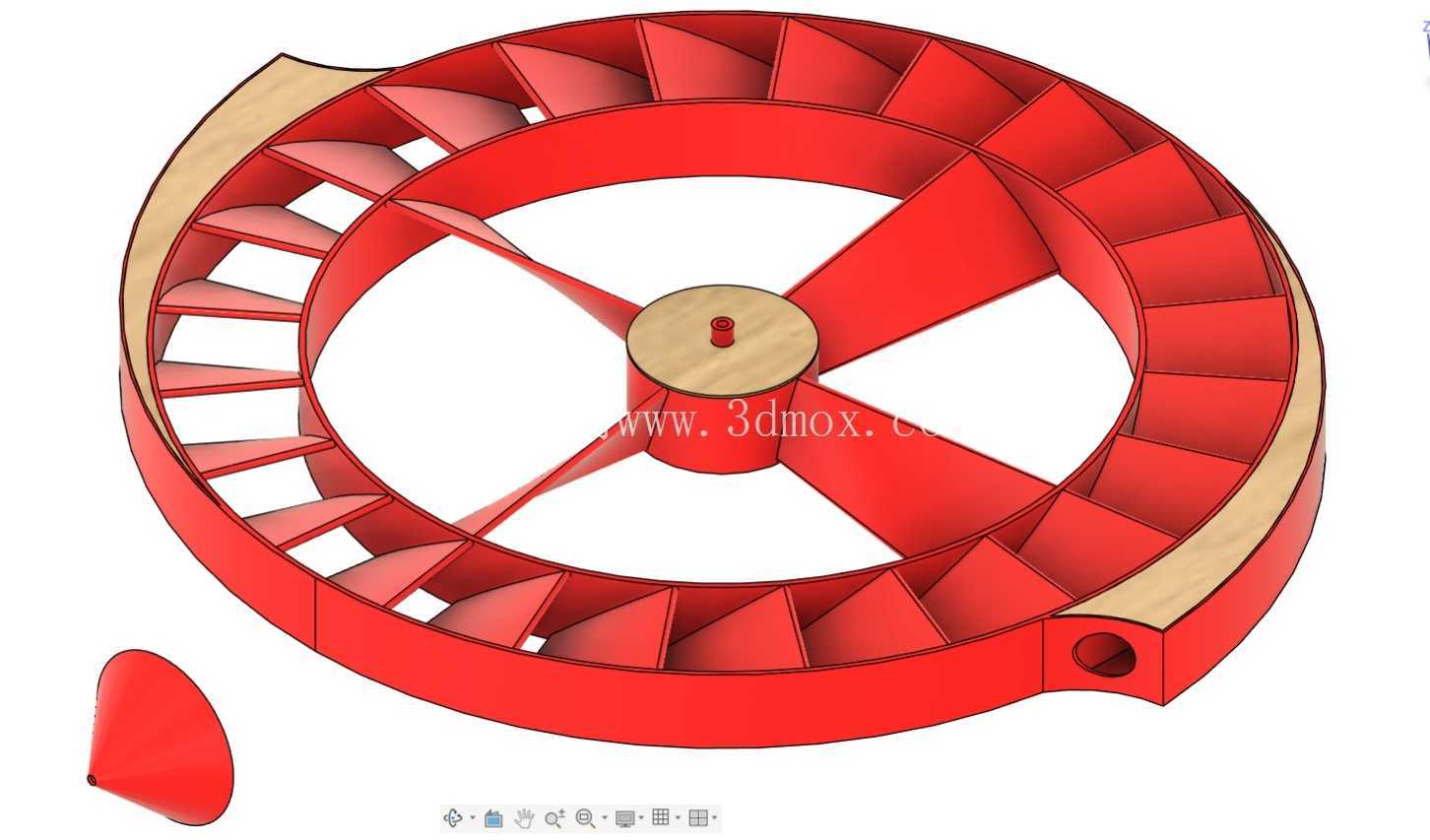

在尺寸适配方面，全3D打印版本的整体外径可根据航模机身尺寸进行等比例缩放，缩放时需同步调整轮缘厚度与轮辐宽度，保证轮体的结构强度满足高速转动要求，当外径缩放至120毫米时，轮缘厚度设置为8毫米，三根主轮辐的厚度设置为4毫米，即可满足常规航模的动力储存需求。安装时需注意轮体的轴向定位，需在轮毂两侧加装厚度1毫米的限位垫片，避免高速转动时轮体出现轴向窜动，垫片与轮体接触面需打磨光滑，减少转动过程中的摩擦阻力。

从实际使用场景拓展来看，该结构除了应用于复古航模复刻之外，还可作为小型动能演示装置的核心部件，搭配微型电机即可完成转动惯量、动能储存等物理实验演示，演示场景下可降低轮体的动平衡精度要求，拼接处的粘接强度可适当降低，方便拆装更换不同轮缘结构进行对比测试。设计过程中兼顾了公制3D打印设备的成型习惯，所有安装孔位、配合尺寸均采用公制单位标注，无需额外进行单位转换即可直接导入切片软件生成打印路径，打印时外圈斜向导流槽无需添加支撑，采用45度摆放角度即可完成无支撑打印，打印完成后仅需去除少量拉丝即可进行组装，大幅降低了后期处理的工作量。轮体表面的导流槽深度设置为2毫米，既可以保证气流导向效果，又不会过度削弱轮缘的结构强度，在高速转动时不会出现轮缘开裂的问题。
