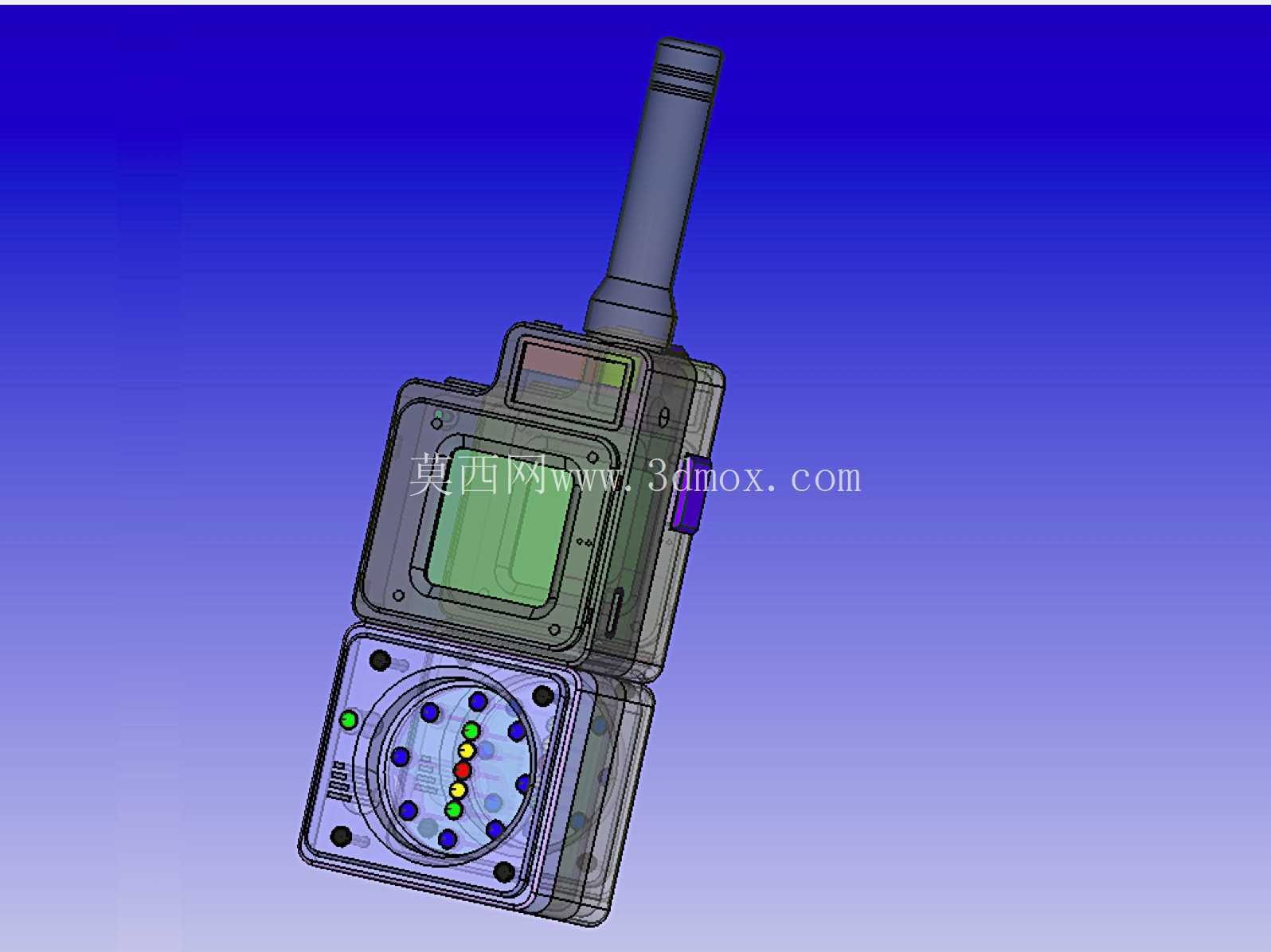

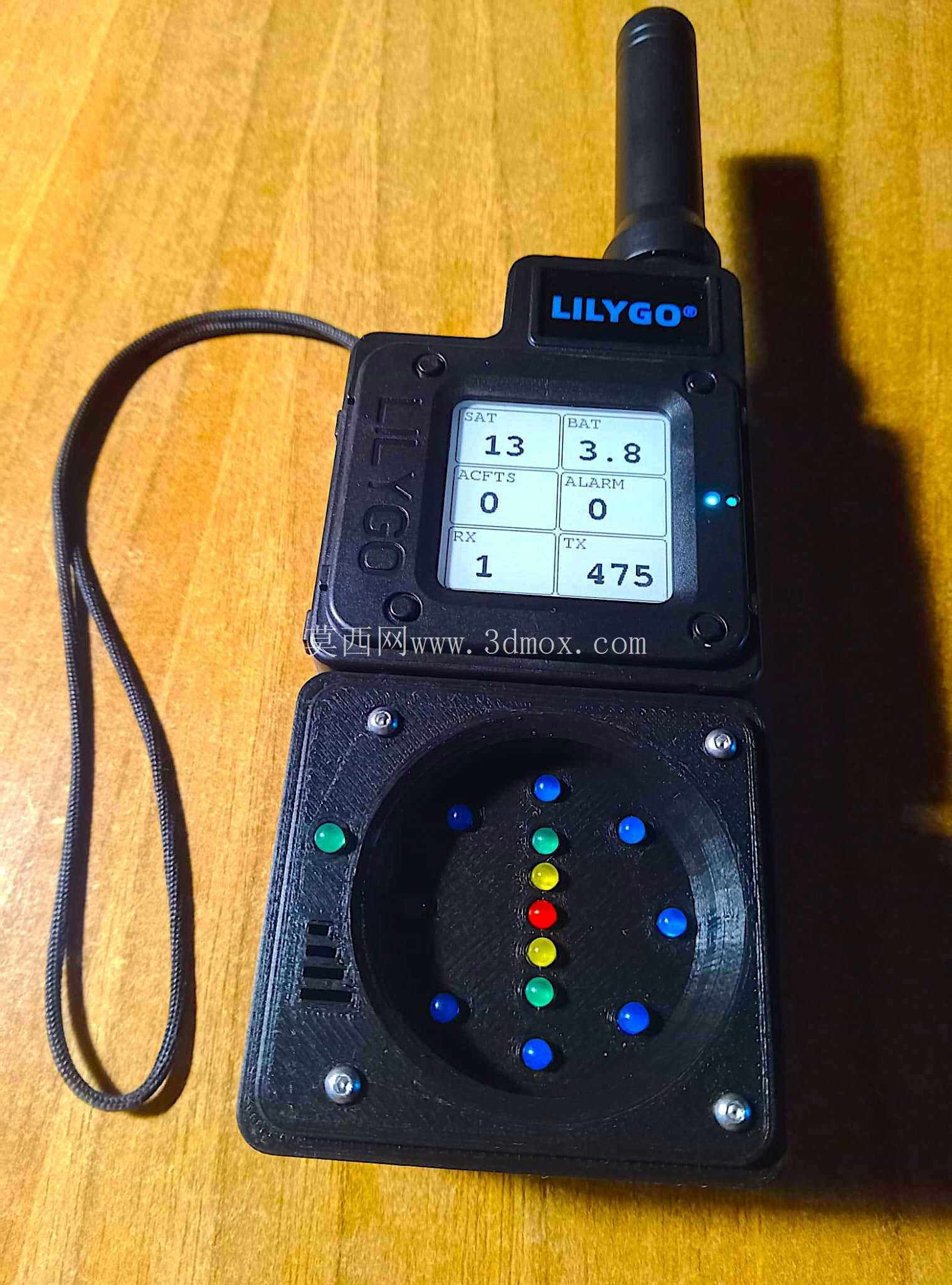

LilyGOT-Echo飞行警报LED环外壳结构

这套分体式外壳结构，主要面向小型航模飞行状态告警装置的搭载需求，适配搭载Arduino Nano ESP32控制核心的LilyGO T-Echo硬件平台，可直接配套SoftRF固件使用，为飞行过程中的高度、距离、空域告警等功能提供硬件承载与防护。从实际使用场景来看，这类结构多用于小型固定翼、穿越机等业余航空模型的机载状态提示，当飞行器接近禁飞区、高度超出预设阈值、与操控端距离过近或过远时，配套的LED环可通过不同颜色、闪烁频率的光信号向地面操控者传递直观告警信息，相比传统的屏幕数显，光信号的识别速度更快，不会占用飞手过多的屏幕观察精力，在强光环境下也能保持较好的辨识度。

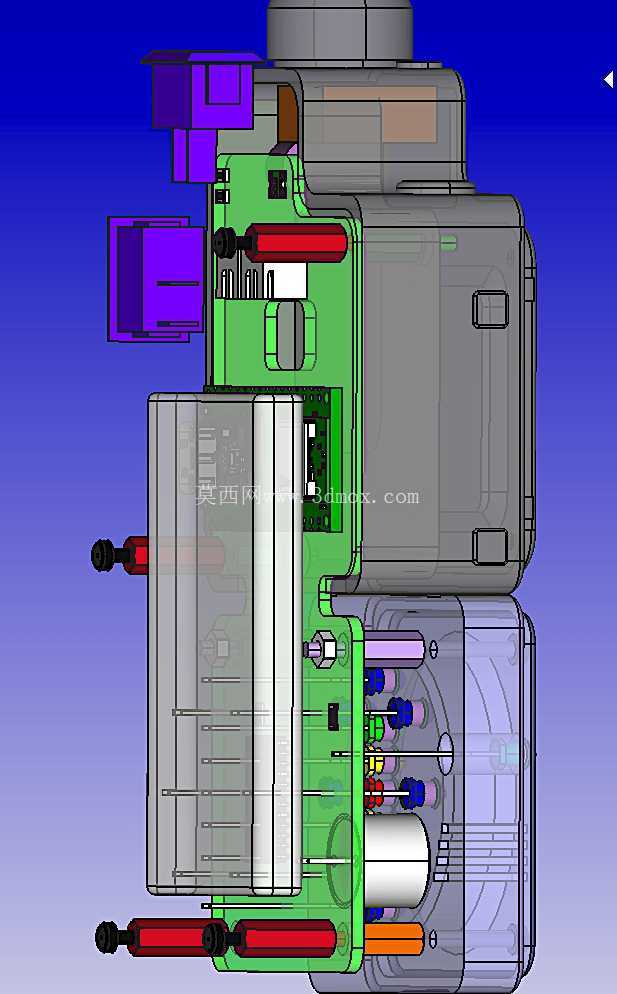

结构整体采用三部分拼接的设计思路，拆分逻辑完全围绕内部硬件的排布逻辑展开：最外侧的半透明罩体直接对应LED环的安装位置，选用半透明材质既可以对LED灯珠形成物理防护，避免飞行过程中砂石、雨滴直接冲击灯珠造成损坏，又能让LED光线均匀漫射，减少单个灯珠的直射眩光，提升不同角度下的光信号识别效果；中间的主体承载结构是整个外壳的核心骨架，内部预留了Arduino Nano ESP32主控板的安装卡槽、接线避让空间，同时对应主板上的接口位置做了精准的开孔避让，保证烧录接口、天线接口无需拆解外壳即可正常使用，结构上还设置了多组定位柱与卡扣，不需要额外螺丝即可实现各部件的预固定，减少机载配件的整体重量；最内侧的后盖结构主要用于封闭整个腔体，同时预留了与飞行器机身连接的安装位，可通过扎带、双面胶或者小型螺丝直接固定在航模的机身前部或者机翼下方，不会对飞行器的气动外形造成过多干扰。

从安装边界尺寸来看，整个外壳的轮廓完全贴合内部硬件的排布，没有多余的外凸结构，整体厚度控制在可容纳主控板、电池、LED环的最小尺寸范围内，边缘做了圆角过渡处理，既可以减少飞行过程中的风阻，也能避免尖锐棱角在安装、调试过程中划伤操作人员。内部腔体的分隔设计做了充分的电磁兼容考量，主控板的安装区域与LED驱动电路的区域做了物理隔断，减少LED工作时的电流波动对主控射频信号的干扰，保证SoftRF固件的定位、信号收发功能稳定运行。腔体内部还预留了小型锂电池的安装空间，可直接容纳适配容量的薄型锂电池，不需要额外外接电池仓，进一步简化整个告警模块的安装流程。

在结构细节设计上，各拼接部件的配合面都做了止口设计，拼接后可以形成简单的迷宫密封结构，能够阻挡飞行过程中遇到的小雨、扬尘进入腔体内部，保护内部电子元件的正常工作；对应LED灯珠的位置，半透明罩体内侧做了微结构纹理，让相邻灯珠的光线可以自然过渡，不会出现明显的灯珠颗粒感，提升光信号的整体显示效果；所有的走线位置都预留了足够的避让槽，避免组装过程中线材被壳体挤压造成破损，同时在对应天线的位置做了无金属遮挡的设计，保证射频信号不会被壳体屏蔽。整个结构的设计完全围绕机载使用的轻量化、易安装、高可靠性需求展开，没有多余的装饰性结构，所有的造型特征都服务于实际功能需求，既可以直接3D打印制作使用，也可以作为小批量生产的结构设计参考，对于业余航模开发者、小型机载电子设备设计人员来说，具备很高的直接复用价值，只需要根据自身选用的具体硬件版本微调内部卡槽尺寸，即可快速完成整套飞行告警装置的结构搭建，大幅缩短从方案设计到实际装机测试的周期。
