内燃机活塞曲轴飞轮组合传动结构

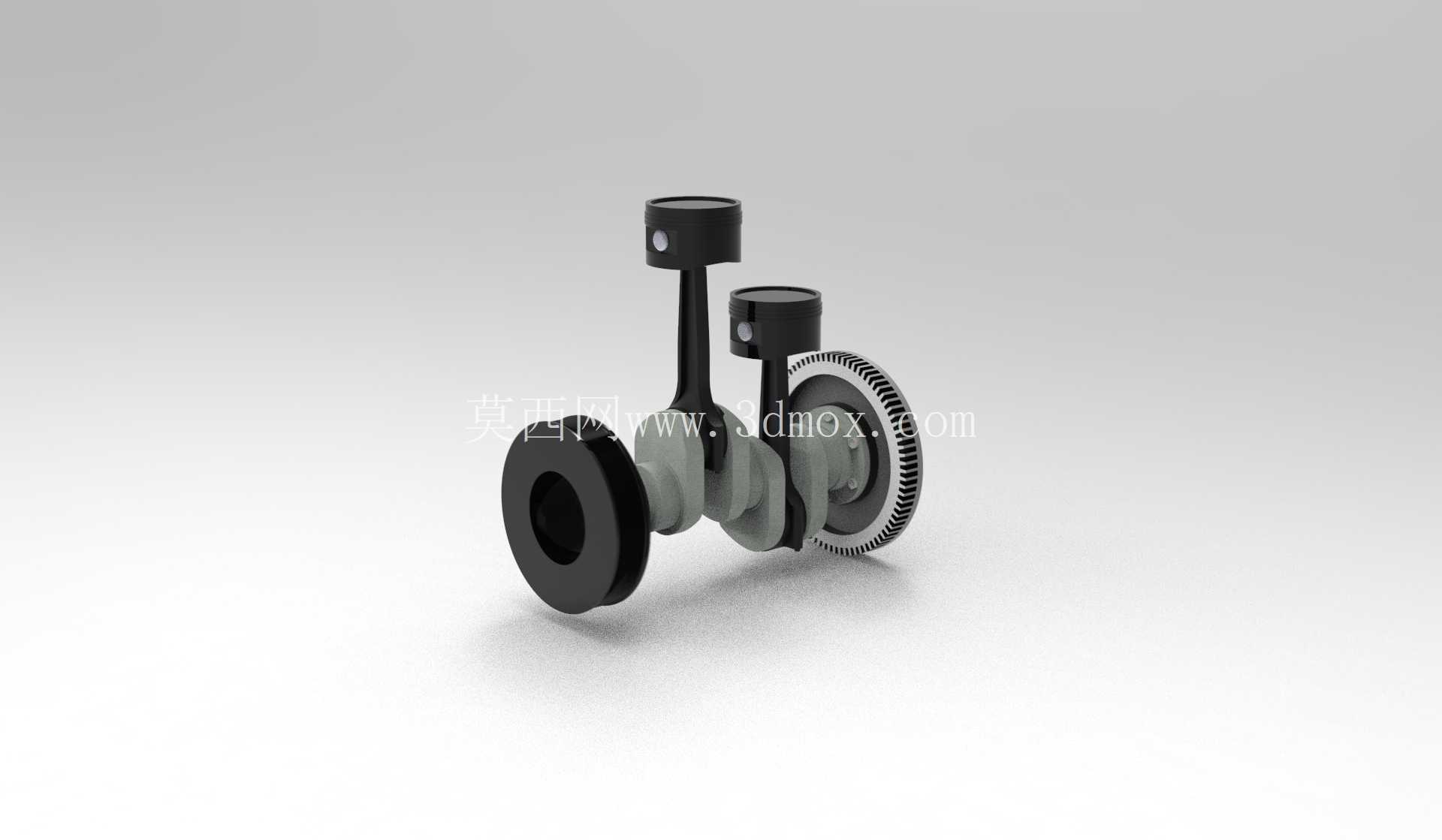

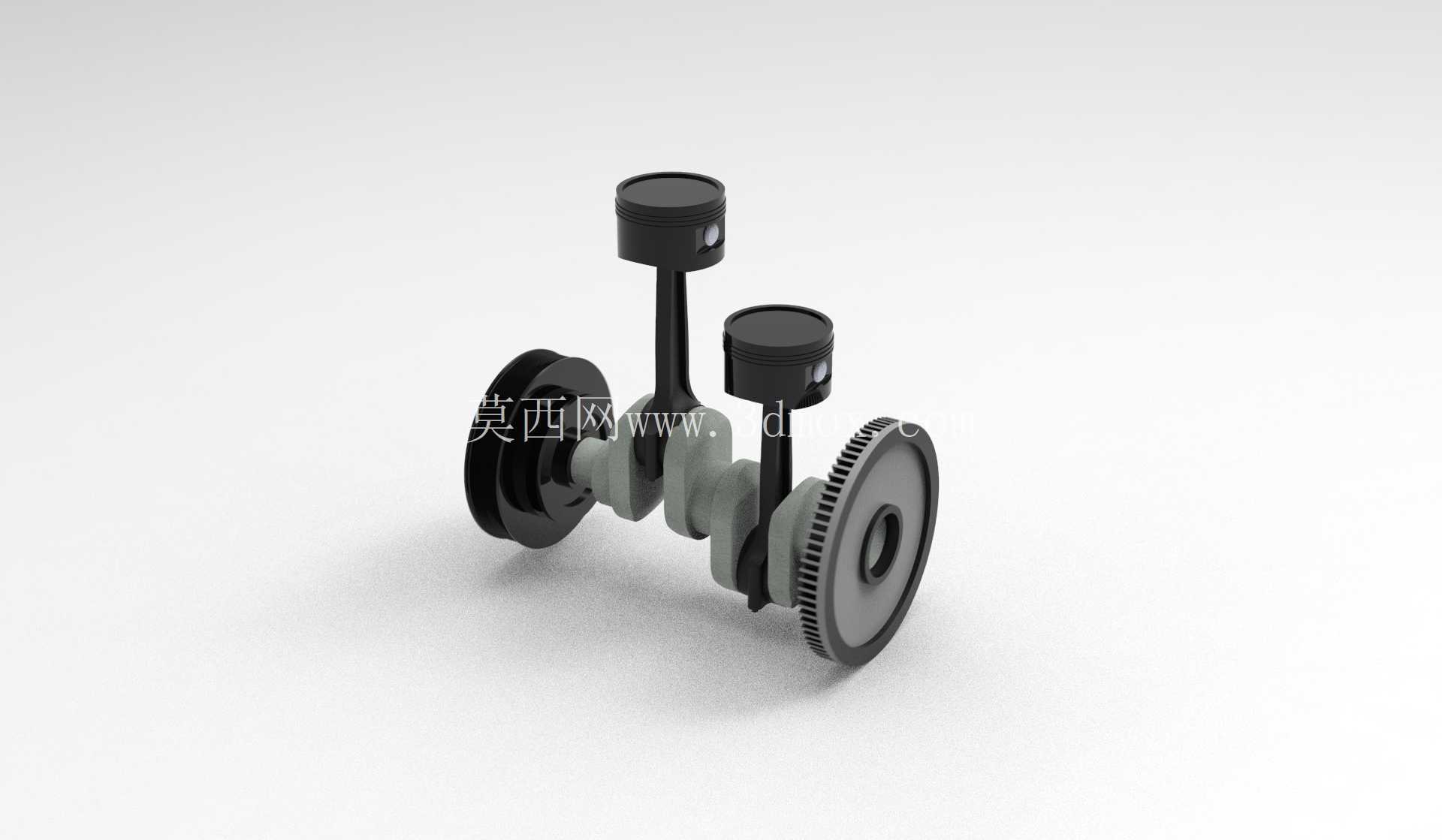

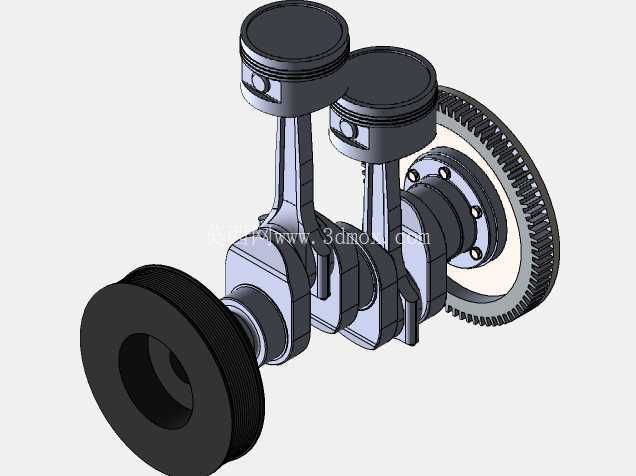

这套活塞曲轴飞轮组合结构，是往复式内燃机核心动力转换单元的具象化三维呈现，在小排量通用汽油机、摩托车发动机、小型通用动力机组的开发验证环节，这类结构的三维建模精度直接决定后续动力学仿真、干涉校验的结果可信度。从实际工程落地的角度看，该结构承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能，飞轮端则通过自身转动惯量储备，抵消活塞上下止点切换时的扭矩波动，保证动力输出的平顺性，避免曲轴在交变载荷下出现扭转共振。

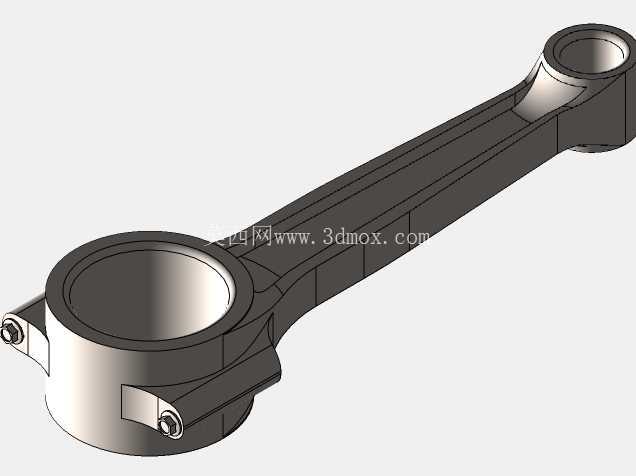

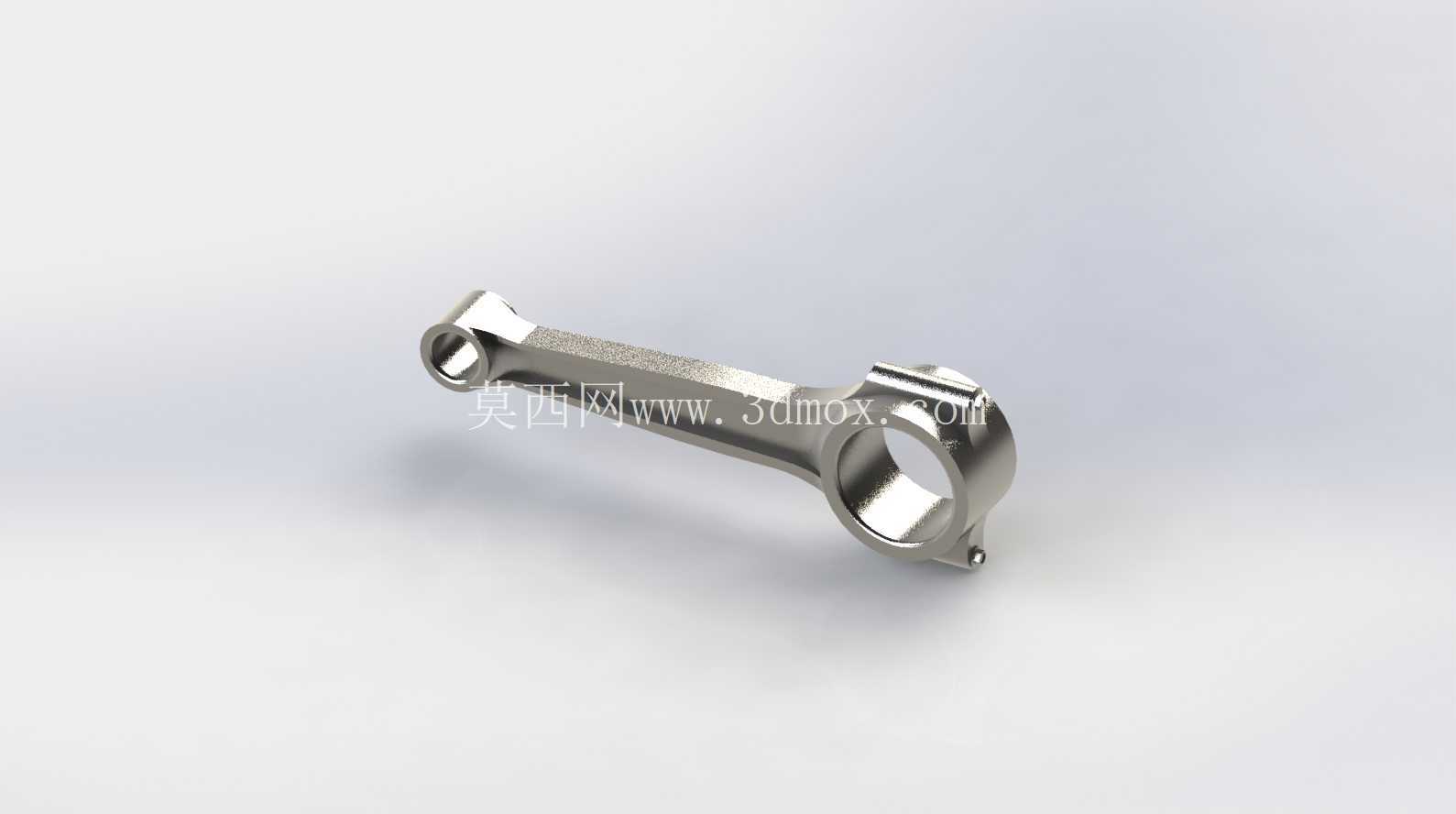

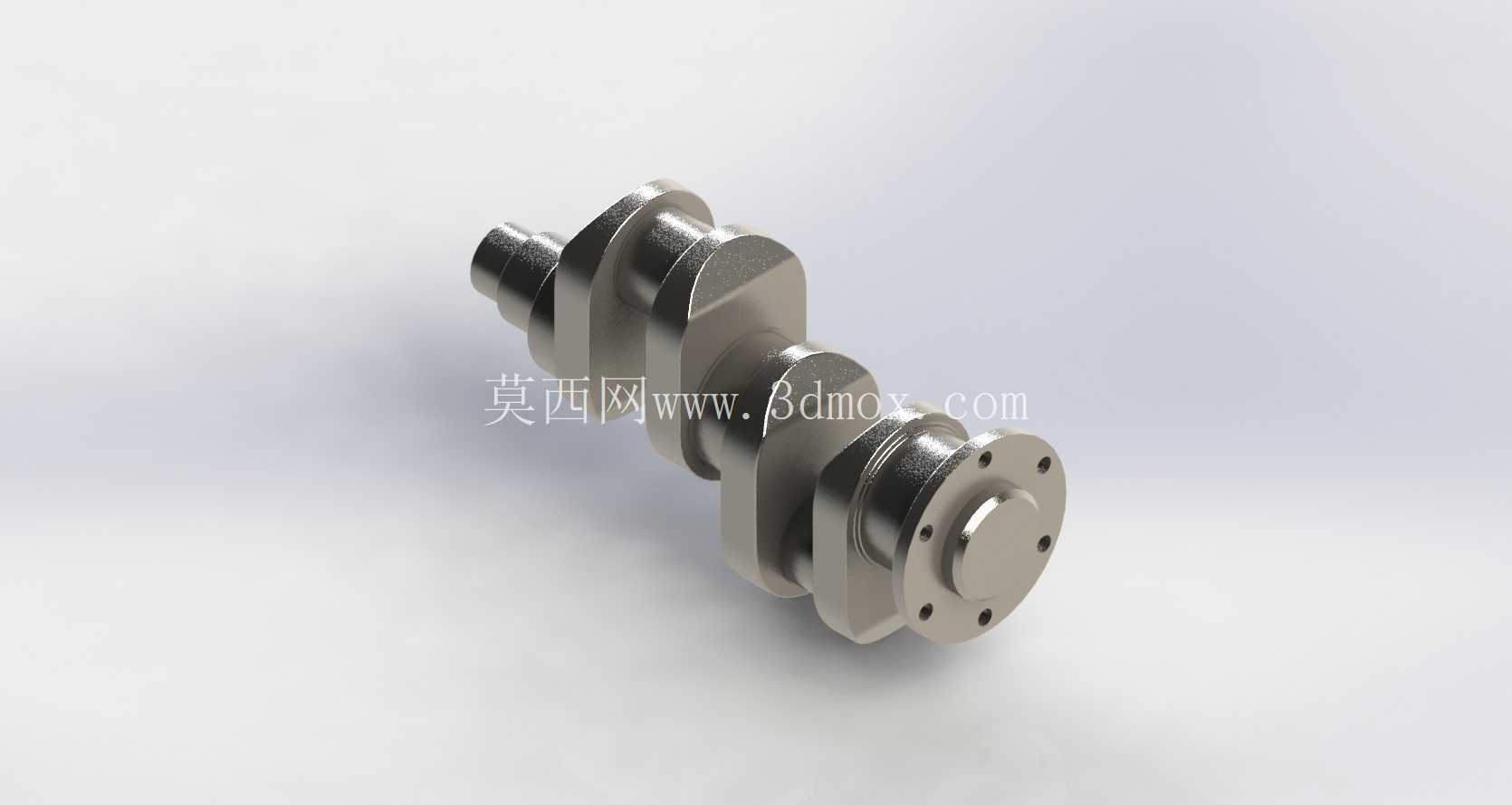

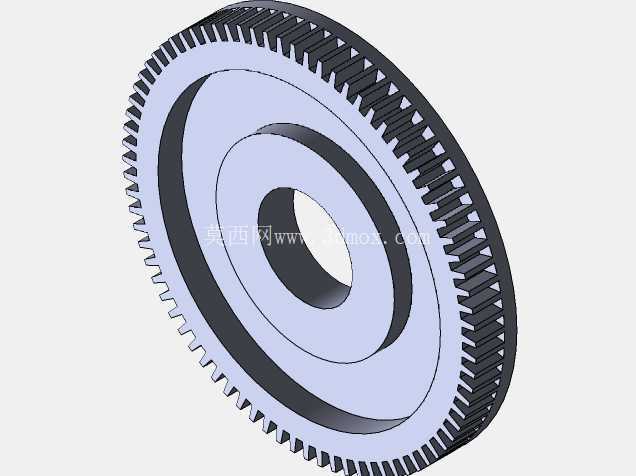

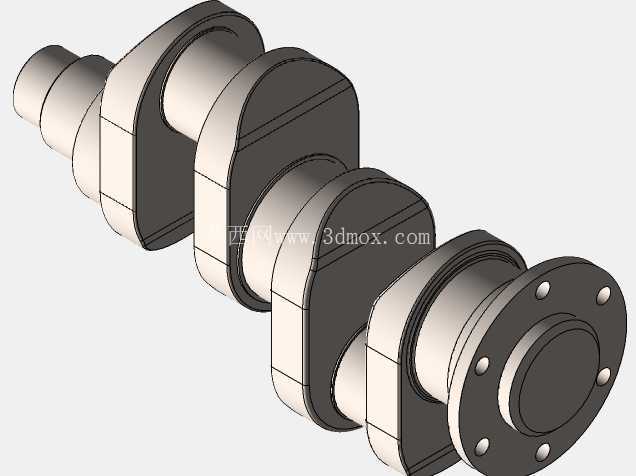

设计层面，这套结构的建模逻辑完全贴合实际机加工与装配流程：两个活塞的销孔中心与对应连杆小头的衬套孔保持同轴，连杆大头的剖分结构与曲轴连杆轴颈的配合间隙预留了0.02-0.04mm的公差带，满足流体动压润滑的油膜形成要求；曲轴的主轴颈同轴度控制在0.01mm以内，两端的支撑轴段匹配标准深沟球轴承的安装尺寸，可直接适配通用小型内燃机的箱体轴承座安装位，不需要额外做安装位的二次修改。飞轮与曲轴输出端采用平键连接定位，止推面的贴合度设计保证高速旋转时不会出现轴向窜动，飞轮外圈的齿圈结构预留了启动电机齿轮的啮合间隙，齿形参数符合模数1.5、压力角20度的通用启动齿圈标准，可直接匹配市面常见的小型电启动马达。

从安装边界来看，整套结构的轴向总长度控制在120mm以内，活塞最大往复行程对应的曲轴回转半径为30mm，活塞顶部到曲轴中心的最大距离为72mm，最小距离为12mm，对应的燃烧室压缩比预留了调整空间，可通过更换不同厚度的气缸垫调整压缩比参数，适配不同标号燃油的燃烧需求。两个活塞的连杆轴颈呈180度相位布置，这种布置方式能让两个活塞的往复惯性力在垂直方向部分抵消，降低曲轴的动平衡校正难度，实际生产中只需要在飞轮端和曲轴前端做少量的去重钻孔，就能达到G2.5级的动平衡精度要求，满足6000rpm最高转速下的运转稳定性。

在实际应用场景中，这类结构不仅用于内燃机的整机开发，也常作为机械原理教学的演示模型，帮助从业者理解曲柄连杆机构的运动规律，在做虚拟样机仿真时，这套模型的各部件质量、质心位置都按照实际铸铁、铝合金材质的密度参数赋值，可直接导入动力学仿真软件做载荷谱计算，输出的曲轴应力云图、连杆疲劳载荷数据可直接作为后续零部件强度校核的依据。建模过程中特意规避了非必要的工艺倒角、铸造圆角的过度简化，活塞环槽的宽度、深度都按照实际活塞环的安装尺寸设计，连杆大头的螺栓孔位置、螺纹深度也符合标准连杆螺栓的装配要求，不会出现建模与实际加工脱节的问题。

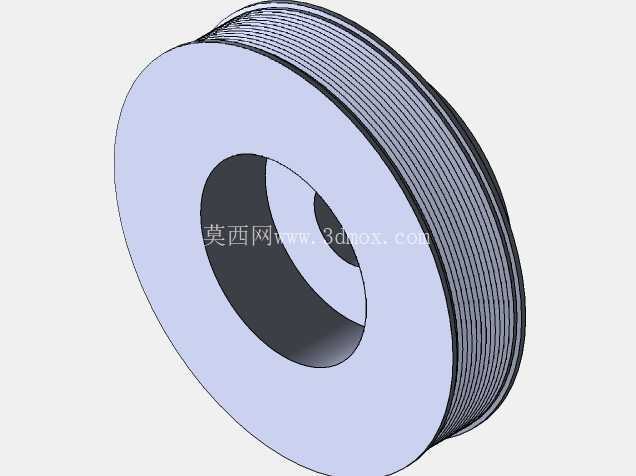

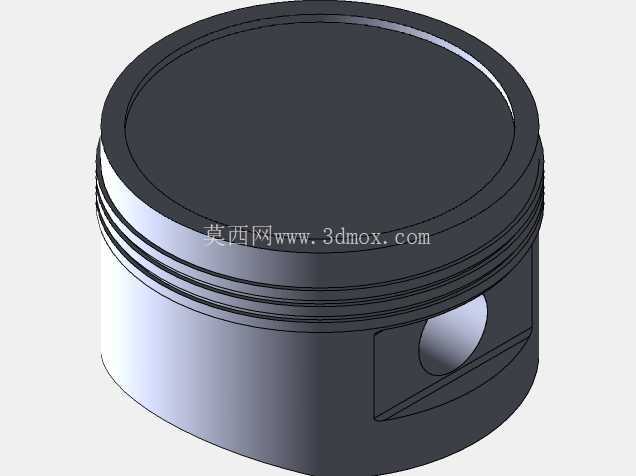

从功能特性上看，这套结构的动力输出端飞轮可直接连接离合器、皮带轮等传动部件，曲轴前端的轴段预留了正时齿轮、机油泵驱动齿轮的安装键槽，不需要额外做结构修改就能适配完整的内燃机附属系统安装。活塞的裙部型线按照中凸变椭圆的实际活塞型线做了简化建模，既保证了模型的轻量化，又能准确反映活塞在气缸内的运动姿态，在做运动干涉检查时，可准确模拟活塞在上止点、下止点位置时与气门、气缸盖的最小间隙，避免实际装配中出现碰撞问题。
