小型无人机前起落架结构设计方案

项目分类:无人机 发布时间:2026-06-29 ID:1190804
  • 小型无人机前起落架结构设计方案
  • 小型无人机前起落架结构设计方案
  • 小型无人机前起落架结构设计方案
  • 小型无人机前起落架结构设计方案
  • 小型无人机前起落架结构设计方案
  • 小型无人机前起落架结构设计方案
  • 小型无人机前起落架结构设计方案
  • 小型无人机前起落架结构设计方案
  • 小型无人机前起落架结构设计方案
  • 小型无人机前起落架结构设计方案

在小型固定翼无人机的起降系统设计中,前起落架作为承担前部支撑、转向缓冲功能的核心构件,其结构合理性直接决定无人机滑跑阶段的姿态稳定性与起降安全性。不同于载人飞行器的起落架设计,小型无人机的前起落架需要在有限重量配额内,兼顾缓冲吸能、转向操控、安装适配的多重需求,同时要适配多数小型固定翼无人机的机身前部安装空间,避免与机身内部的航电设备、电池舱、舵机连杆产生结构干涉。

从实际应用场景来看,这类前起落架主要适配最大起飞重量在5-15kg区间的小型固定翼无人机,覆盖民用测绘、航测巡检、低速验证机等多个使用场景,这类无人机多采用草地、硬化铺装跑道的滑跑起降方式,前起落架需要承受滑跑过程中的路面颠簸冲击,同时在地面滑行阶段配合方向舵机实现转向操控,避免无人机滑跑阶段出现偏航、侧翻等风险。

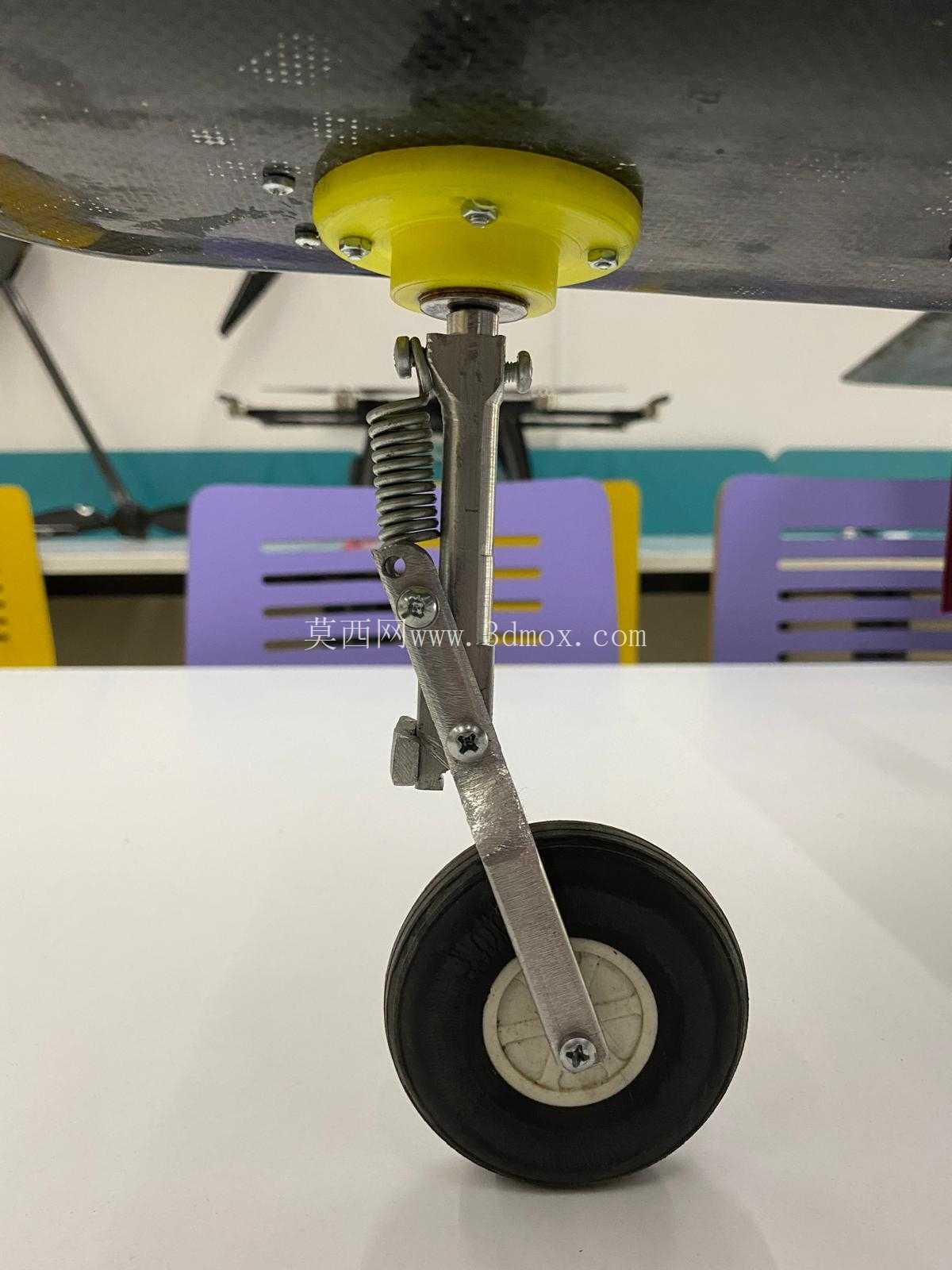

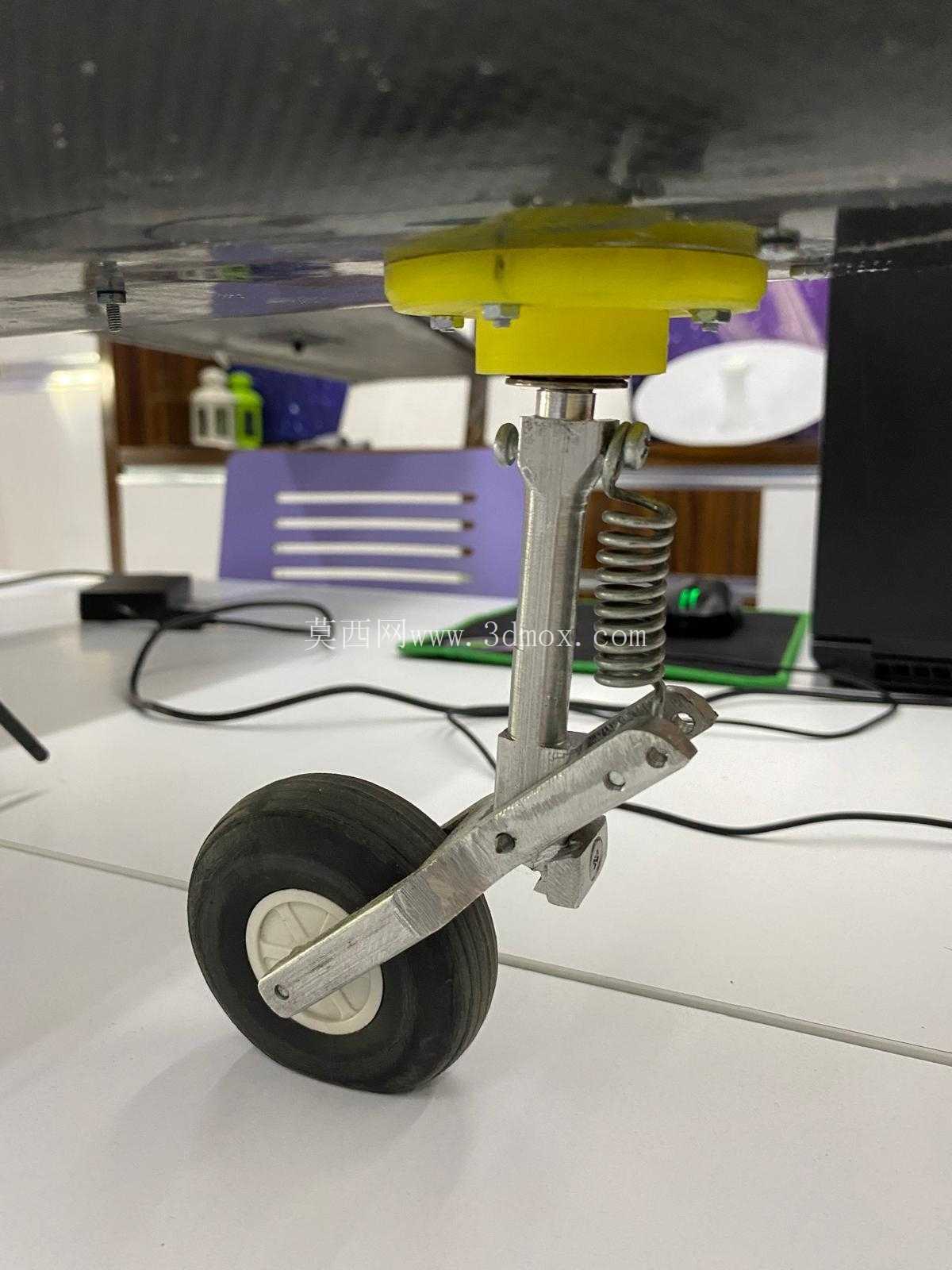

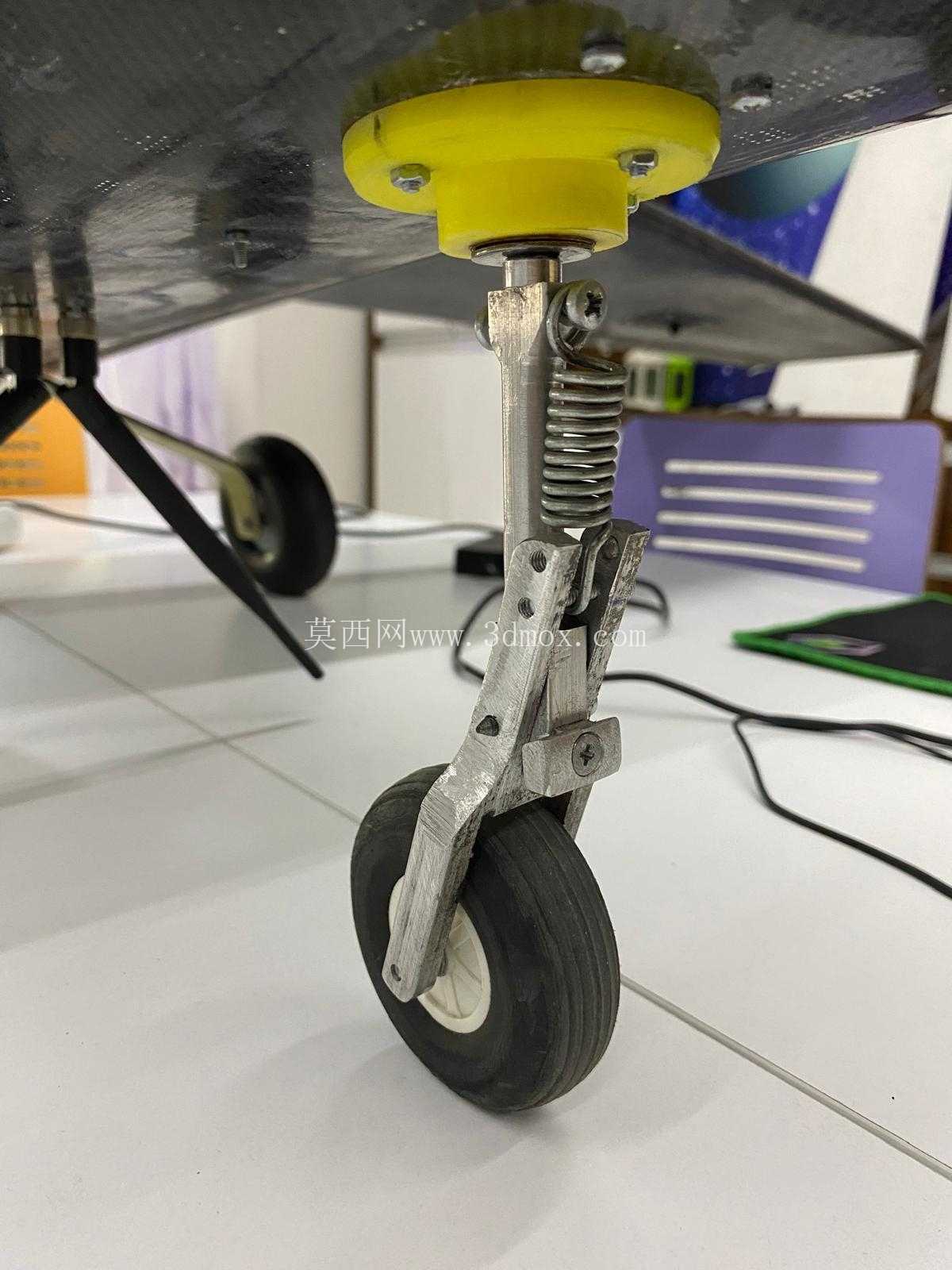

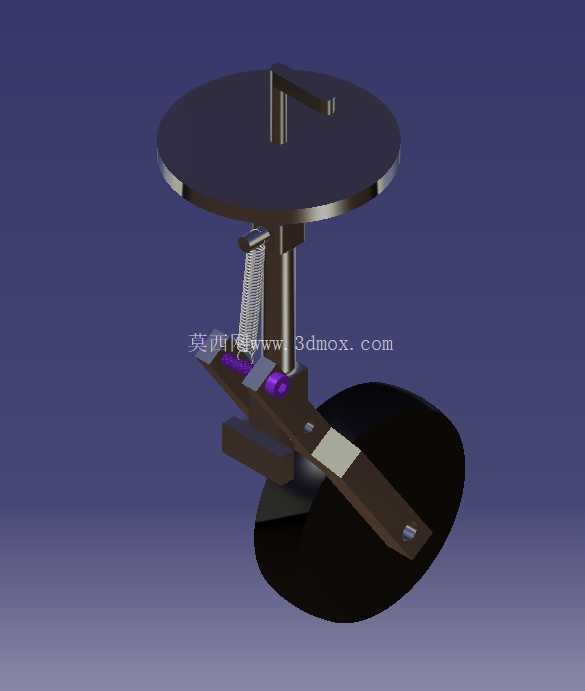

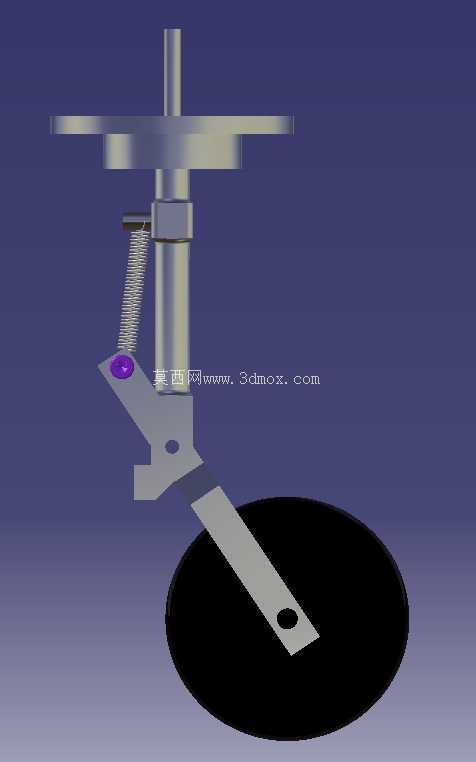

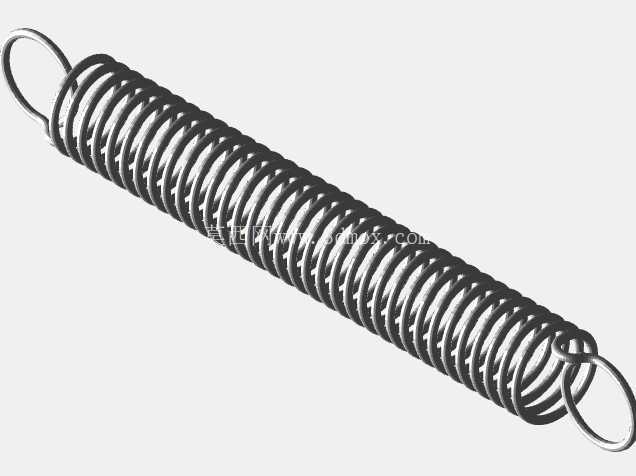

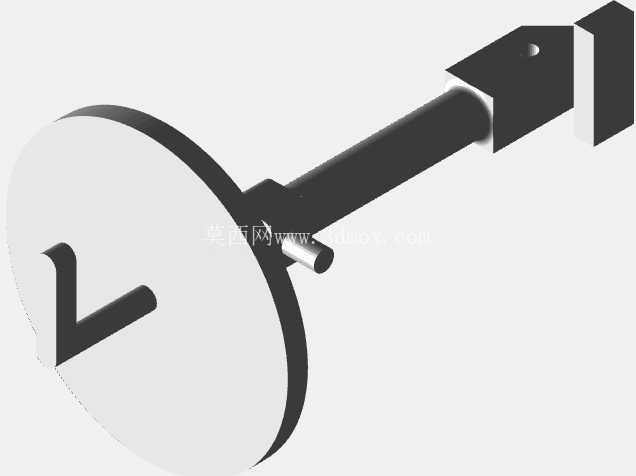

结构设计上,这款前起落架采用单支柱摇臂式缓冲结构,主体承力支柱选用高强度铝合金加工而成,支柱上部设置圆形安装法兰盘,法兰盘上预留4个对称分布的安装孔,可直接通过螺栓固定在无人机机身前部的防火板或者加强框上,安装法兰的直径控制在80mm,安装孔位的中心距为60mm,适配多数同量级无人机的前部安装接口,不需要对机身原有结构做大规模修改即可完成装配。支柱下部连接摇臂式轮架,摇臂与支柱之间设置压缩弹簧作为缓冲元件,弹簧的预压量根据目标无人机的起飞重量做匹配调整,可吸收滑跑过程中产生的垂直方向冲击,避免冲击载荷直接传递到机身结构,损伤机身内部的精密航电设备。

轮架部分采用一体化弯折的铝合金结构,下部安装机轮的轮轴位置预留标准安装孔,可适配直径30-50mm的小型橡胶机轮,轮架侧面预留转向摇臂的安装接口,可通过连杆连接机身内部的方向舵机,实现地面滑行阶段的转向控制,转向行程控制在左右各30度,既满足地面滑行的转向需求,又避免转向角度过大导致连杆卡滞或者结构干涉。整个起落架的垂直高度从安装法兰平面到机轮底部的距离为120mm,安装后可保证无人机前部螺旋桨与地面保持足够的安全距离,避免螺旋桨在滑跑、起降过程中触地,同时这个高度参数也匹配多数小型固定翼无人机的主起落架高度差,可保证无人机停机状态下保持3-5度的抬头迎角,有利于起飞阶段的快速拉升。

设计过程中重点考量了结构的重量控制,整个金属结构件在保证强度的前提下做了轻量化处理,支柱部分采用空心铝合金管材,轮架部分通过铣削减重槽去除非承力区域的多余材料,整套起落架的金属结构重量控制在120g以内,不会给无人机带来过多的重量负担,避免影响无人机的有效载荷与续航表现。同时所有的铰接位置都设置了耐磨衬套,减少长期使用过程中的结构磨损,提升构件的使用寿命,缓冲弹簧的刚度经过反复调校,既可以吸收小幅度的路面颠簸,在遇到较大冲击时也能提供足够的缓冲行程,避免缓冲触底导致结构损坏。

从安装边界来看,这套起落架对机身内部的空间占用较小,安装法兰以上仅需要预留20mm的高度空间用于固定螺母与安装垫片,转向连杆的布置空间仅需要在机身前部预留宽度30mm的通道即可,不会挤占电池、飞控等核心设备的安装位置。结构的受力传递路径经过优化,地面冲击载荷通过轮架传递到缓冲弹簧,再通过支柱传递到上部的安装法兰,最终分散到机身的加强框结构上,避免局部应力集中导致的结构损坏,在3m/s的垂直下沉速度下,结构的最大应力低于铝合金材料的屈服强度,可满足常规起降的强度要求。

实际使用过程中,这套起落架的维护难度较低,所有的连接螺栓都采用标准件,缓冲弹簧、机轮等易损件都可以快速更换,不需要复杂的专用工具,适合外场作业场景下的快速维护与更换。转向结构的间隙经过严格控制,避免地面滑行阶段出现方向抖动,保证滑跑方向的可控性,配合主起落架的结构布局,可让无人机在侧风5m/s的环境下保持稳定的滑跑姿态,降低起降阶段的操作难度。
