蓝色框架PVC皮带输送设备结构设计

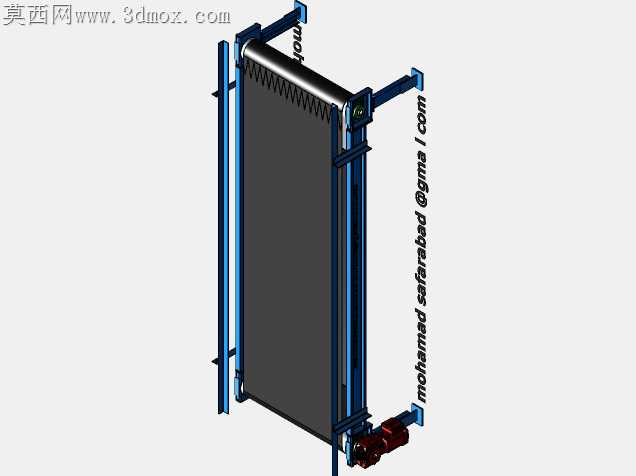

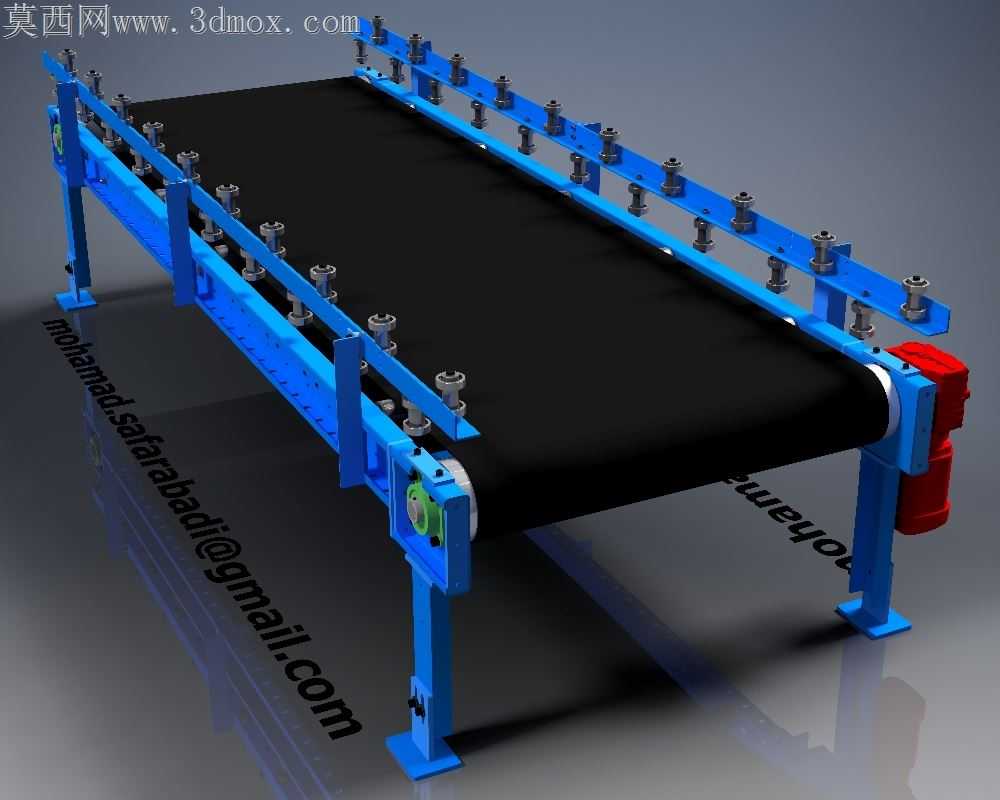

车间里常规皮带机跑带偏磨、支脚受力不均导致架体变形的痛点，在这套PVC带输送结构里做了针对性的落地调整。架体两侧的蓝色型材导轨没有采用常见的整根折弯件，而是分段通过螺栓锁固在纵梁上，每段导轨衔接处留了0.2mm的热胀间隙，避免夏季车间温度升高时型材顶起拱弯，刮蹭皮带边缘造成PVC带过早开裂。支撑皮带的托辊排布没有按等距均分设置，靠近驱动端的托辊间距缩小了80mm，因为驱动辊位置皮带张紧力最大，物料落料时的冲击也最集中，加密托辊能减少皮带局部下挠量，避免带面和架体纵梁发生硬摩擦。

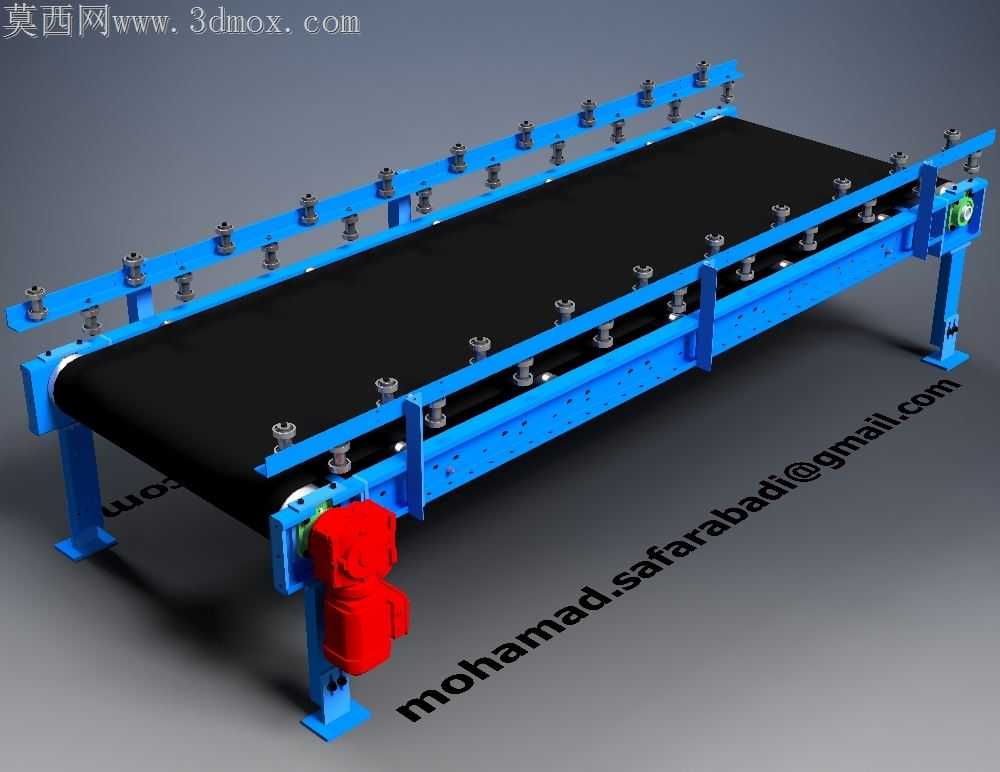

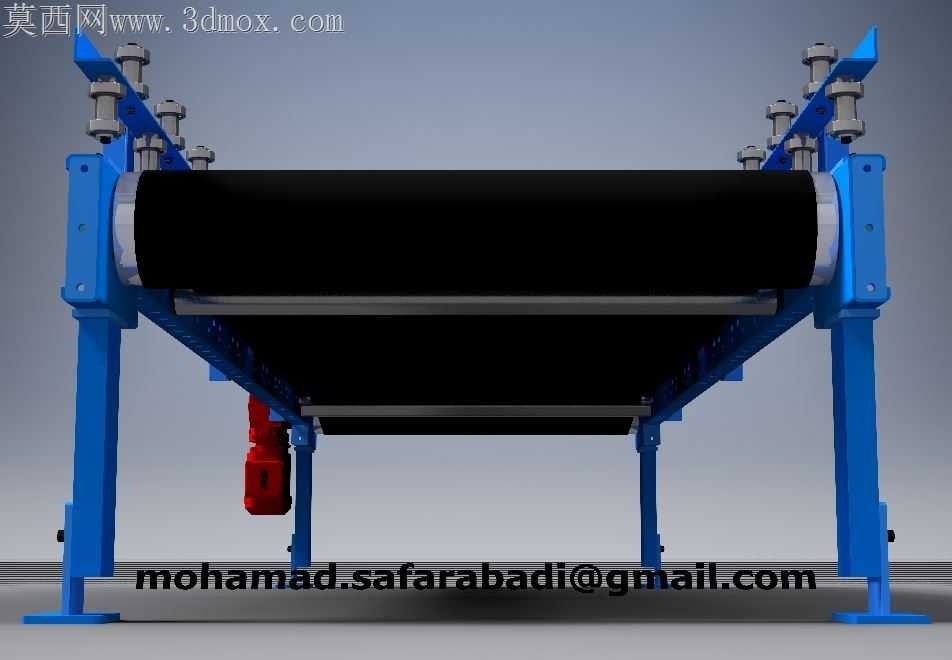

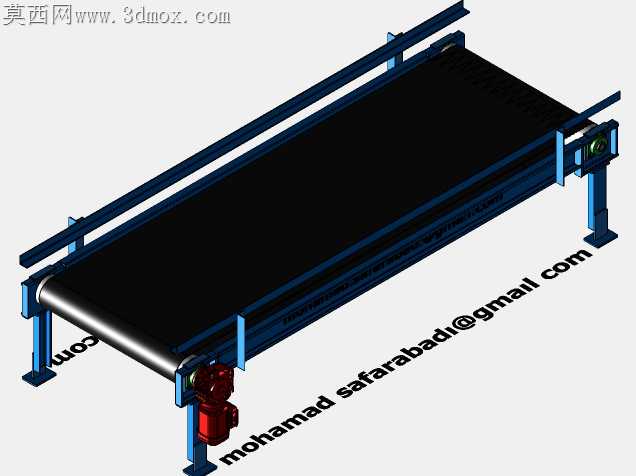

驱动端的红色减速电机采用侧装挂接结构，没有额外做厚重的电机安装台架，直接通过法兰盘锁固在端部侧板上，电机输出轴和驱动辊的同轴度靠止口定位保证，省去了现场安装时反复打表找正的工序，也避免了台架焊接变形带来的传动偏心问题。支脚底部的方形安装板开了长条形调节孔，现场地面不平整时可以微调支脚位置，不用额外垫塞薄钢板就能把架体调至水平，减少皮带跑偏的诱因。

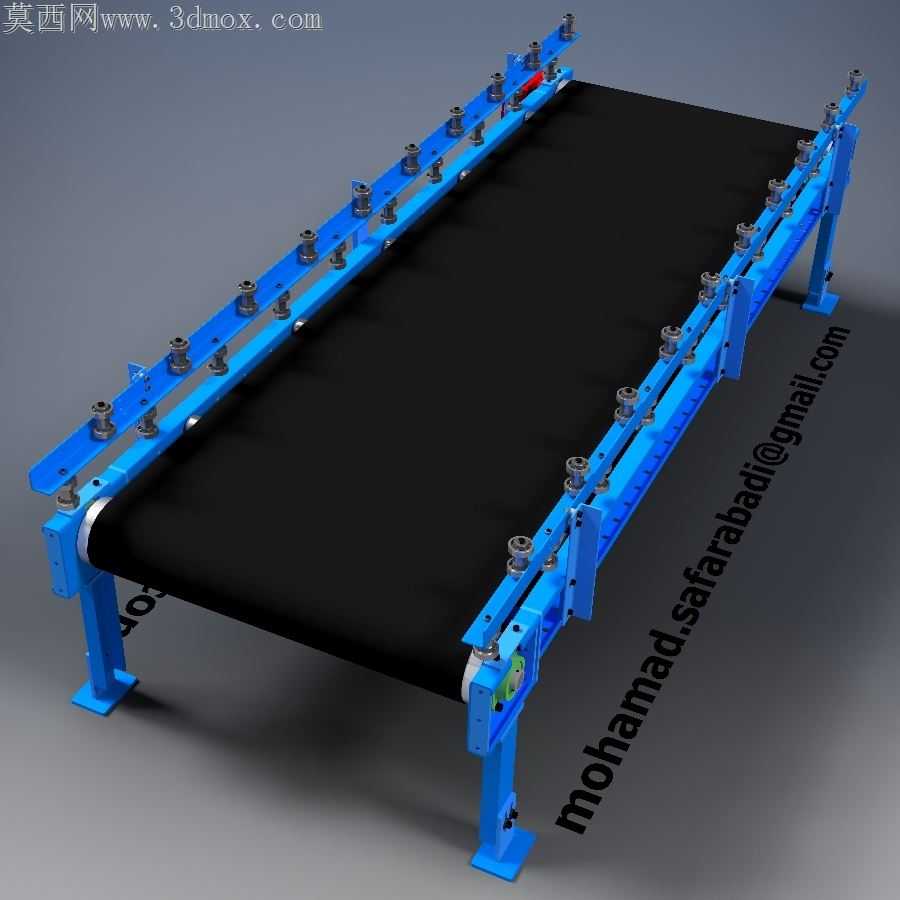

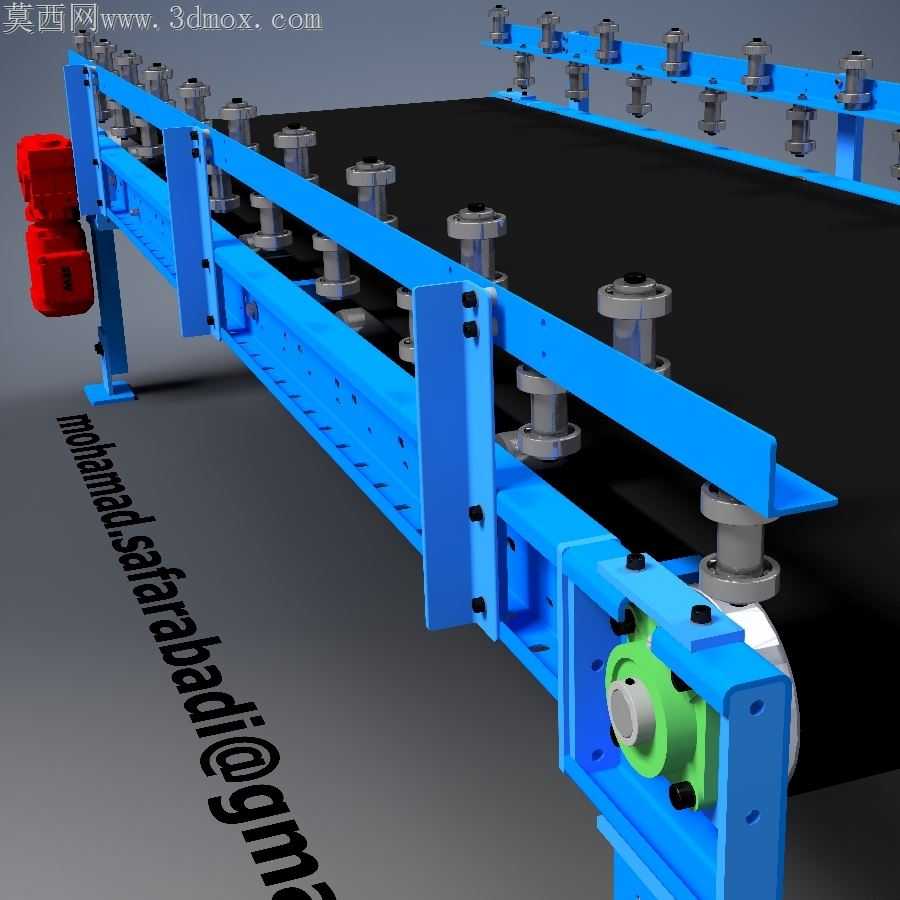

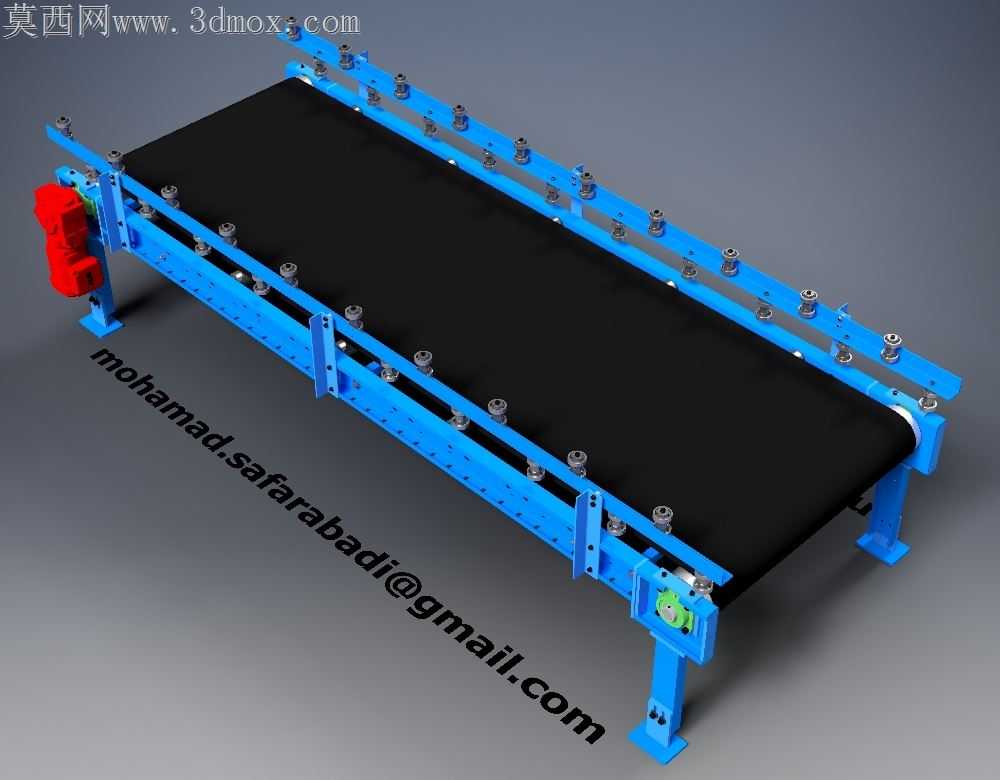

两侧的挡边滚轮不是直接锁死在架体上，每个滚轮的安装座都留了1mm的径向调节余量，皮带运行出现轻微跑偏时，不用松脱整条皮带张紧结构，只需要微调对应位置的滚轮位置就能纠偏，日常维护的工作量能降低六成以上。皮带表面没有做多余的防滑纹路，平整的PVC带面适配纸箱、周转箱这类规整包装物的输送，不会因为纹路卡滞带起细小碎屑，适合电子组装、食品外包装这类对洁净度有一定要求的工位。

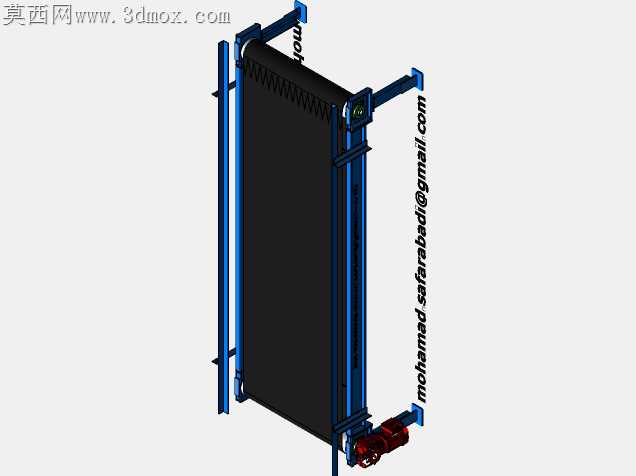

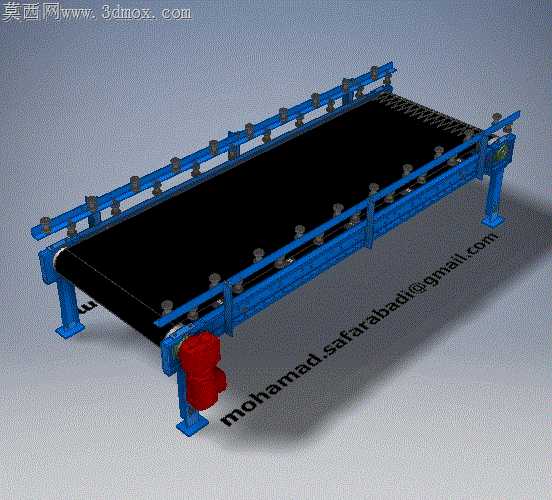

端部的张紧结构采用螺杆推拉式设计，张紧螺杆的螺纹段做了发黑防锈处理，调节时不会因为锈涩出现卡滞，张紧行程留了150mm的余量，皮带使用一段时间出现松弛拉长时，不用裁剪皮带就能重新张紧到位，延长皮带的更换周期。架体所有的螺栓连接位置都加了防松垫圈，设备长期连续运行时不会因为振动出现螺栓松脱的问题，避免架体散架的安全隐患。
