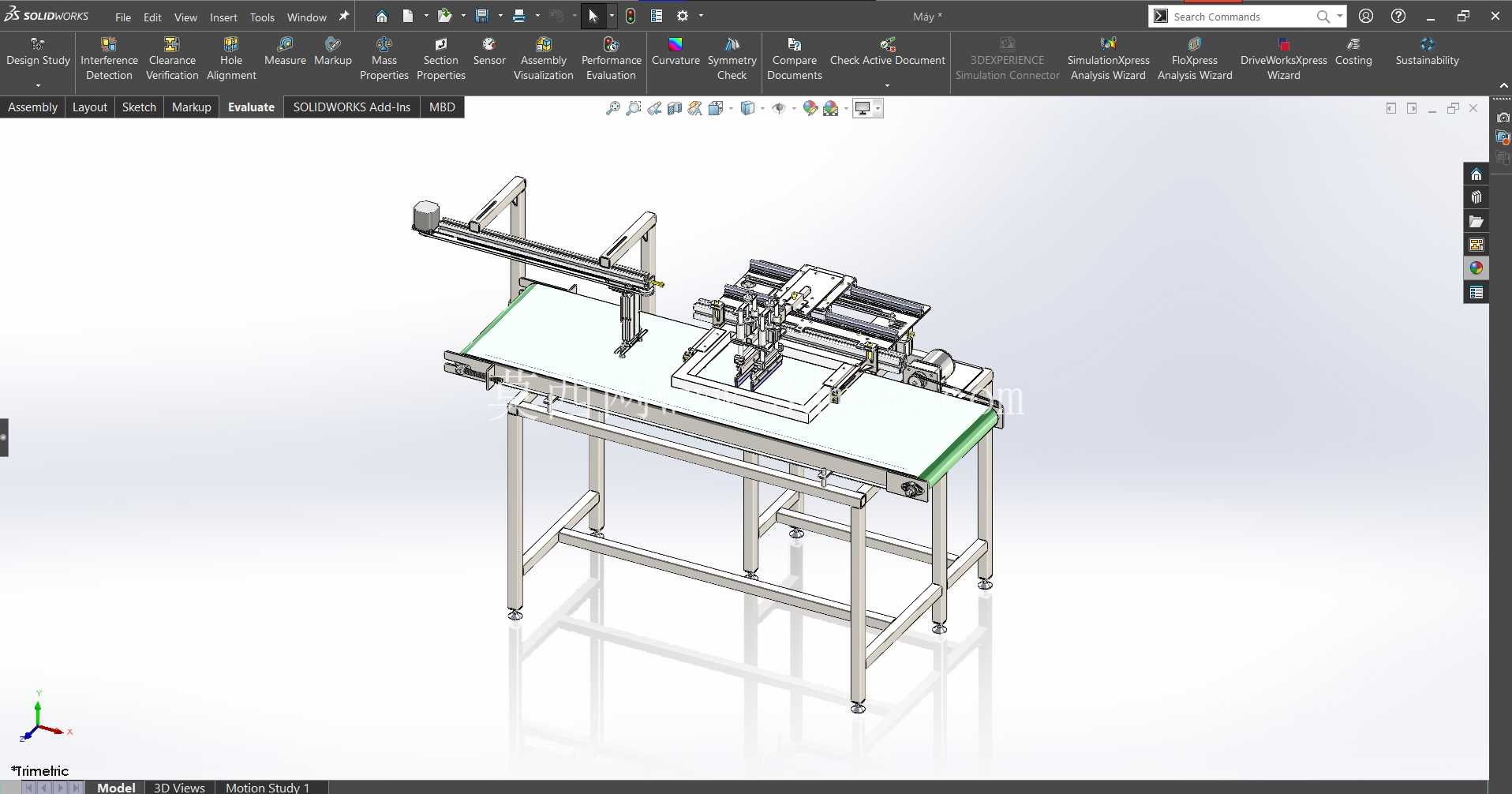

带输送工位的在线式包装印刷作业设备

　　该设备属于包装工序后端的在线印刷作业单元，主要适配中小规格纸盒、软塑包装件的表面信息印刷场景，常见于食品、日化、电子零配件的包装生产连线中，可直接对接上游装盒、封袋设备的出料端，无需额外转序搬运即可完成包装表面的批次、标识、图案印刷作业，替代传统离线印刷带来的工件堆垛、转运、对位偏差问题，连线运行时可匹配前端产线15-30件/分钟的通行节拍，适配宽度120-350mm、厚度10-80mm的常规包装件。

　　设备整体采用铝型材搭建方管焊接支腿作为承载基础，支腿底部配置可调脚杯，可在±15mm范围内调节安装高度，适配不同车间地面的平整度偏差，整体安装占地长度约1800mm、宽度约850mm、作业面高度为常规产线通用的850mm，可直接嵌入现有包装产线的空位，无需对原有线体做大规模改造。输送段采用平皮带作为载料载体，皮带两侧设置可调宽度的导向挡条，挡条通过快拧手柄固定在型材槽内，换产时可根据工件外形尺寸快速调整挡边间距，避免工件在输送过程中出现偏斜、卡滞；输送段的进料端设置工件到位检测位，当包装件运行至印刷工位下方时，输送驱动会短暂停顿，同时侧方的定位挡块伸出，将工件顶推至基准定位面，保证印刷位置的重复精度控制在±0.2mm以内，避免印刷图案偏位。

　　印刷执行模组采用双轴直线导轨搭建横向与纵向的移动框架，印刷头安装在Z向可调滑台上，可根据包装件的实际高度调整印刷头与工件表面的间距，适配不同厚度工件的印刷距离要求；横向移动模组的行程覆盖整个输送线的可用印刷宽度，可完成单工位大图案印刷，也可通过程序设置完成多工件并排的连续印刷作业；模组的传动采用同步带搭配伺服驱动，移动速度可根据印刷工艺要求调整，保证印刷图案的清晰度与位置一致性。

　　设备的机架侧面预留了电气元件安装位，可将驱动控制器、气源处理元件集成安装在设备本体上，无需额外配置独立电气柜，减少现场安装的布线工作量；输送线的驱动电机安装在出料端的机架下方，通过链传动与皮带主动辊连接，传动部位设置安全防护罩，避免生产过程中杂物卷入或人员误触。在设计思路上，该设备优先考虑产线适配性，所有与工件接触的部位均采用圆角过渡处理，避免刮伤包装表面；导向挡条与定位块采用非金属材质制作，防止与包装件接触时留下压痕；设备的维护点位均设置在设备外侧，日常更换皮带、调整导轨间隙、清洁印刷头时无需拆解设备主体框架，可直接在作业面完成维护操作，减少停机维护时间。针对不同行业的印刷需求，该设备的印刷工位预留了通用安装接口，可替换不同类型的印刷执行头，适配丝印、喷码、热转印等不同印刷工艺，无需改动整体机架与输送结构，仅通过更换执行组件即可完成工艺切换，提升设备的通用适配能力；输送段的出料端可直接对接下游的检重、码垛工位，实现包装印刷工序的全流程连线运行，减少中间环节的人工干预。
