差速器式齿轮传动箱内部结构三维数模

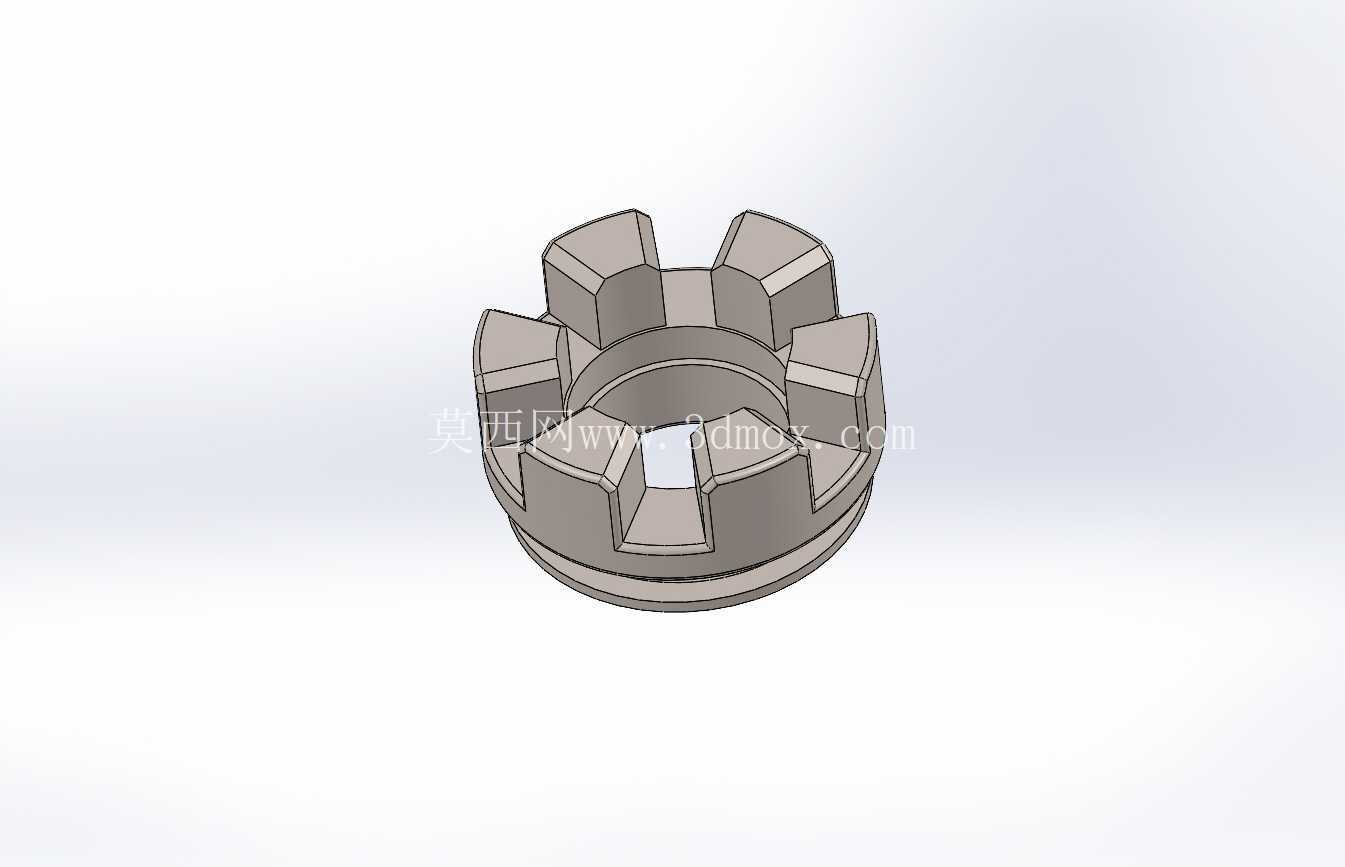

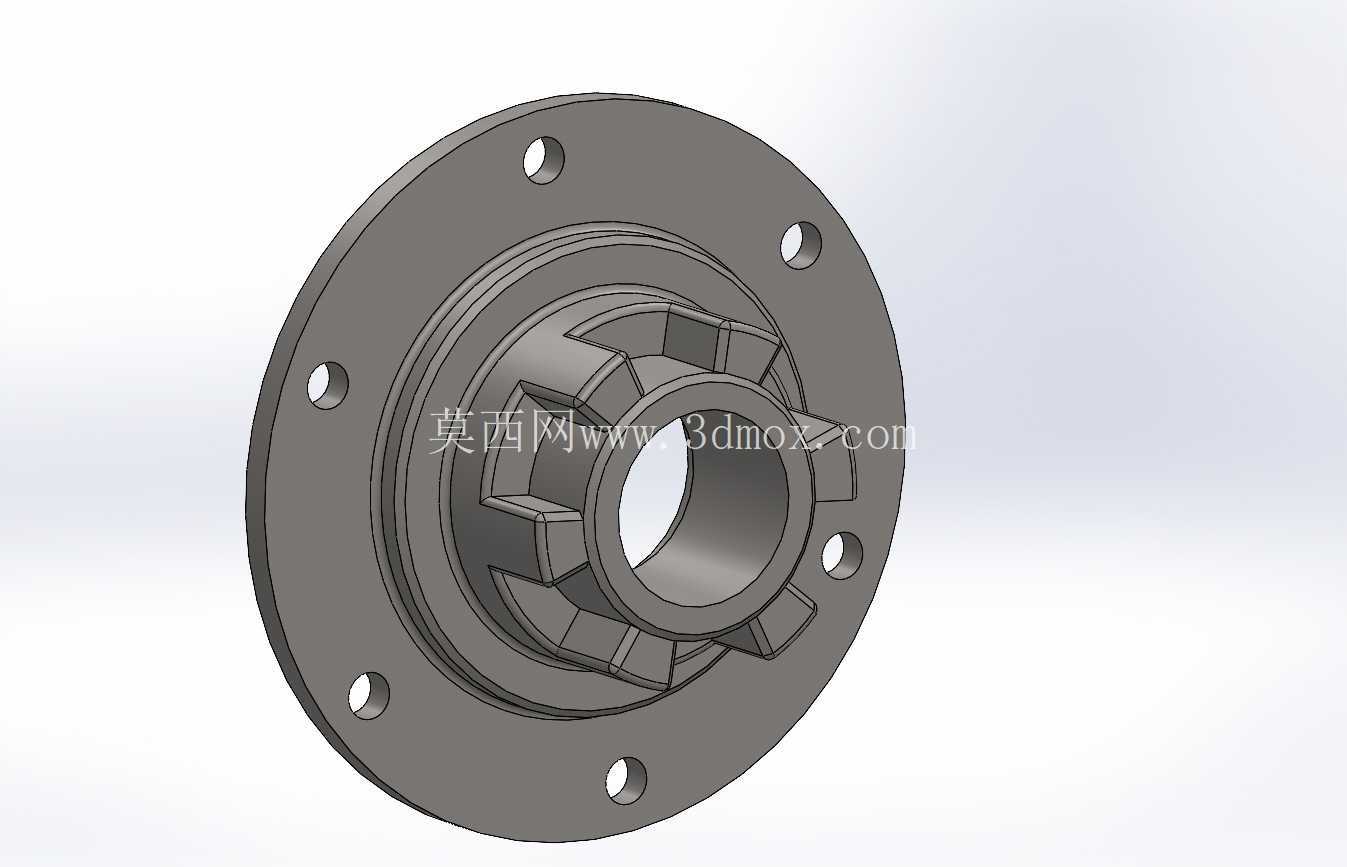

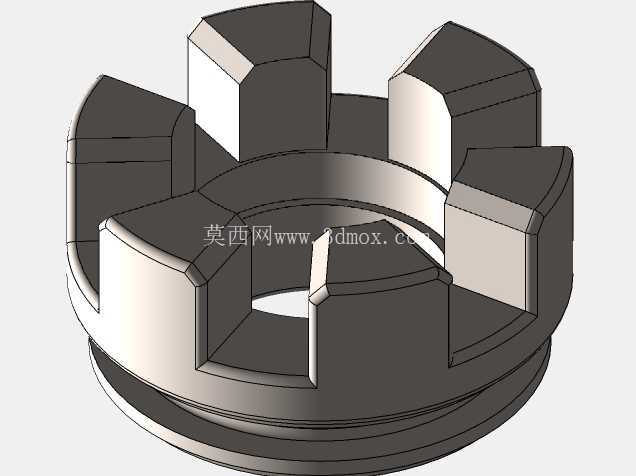

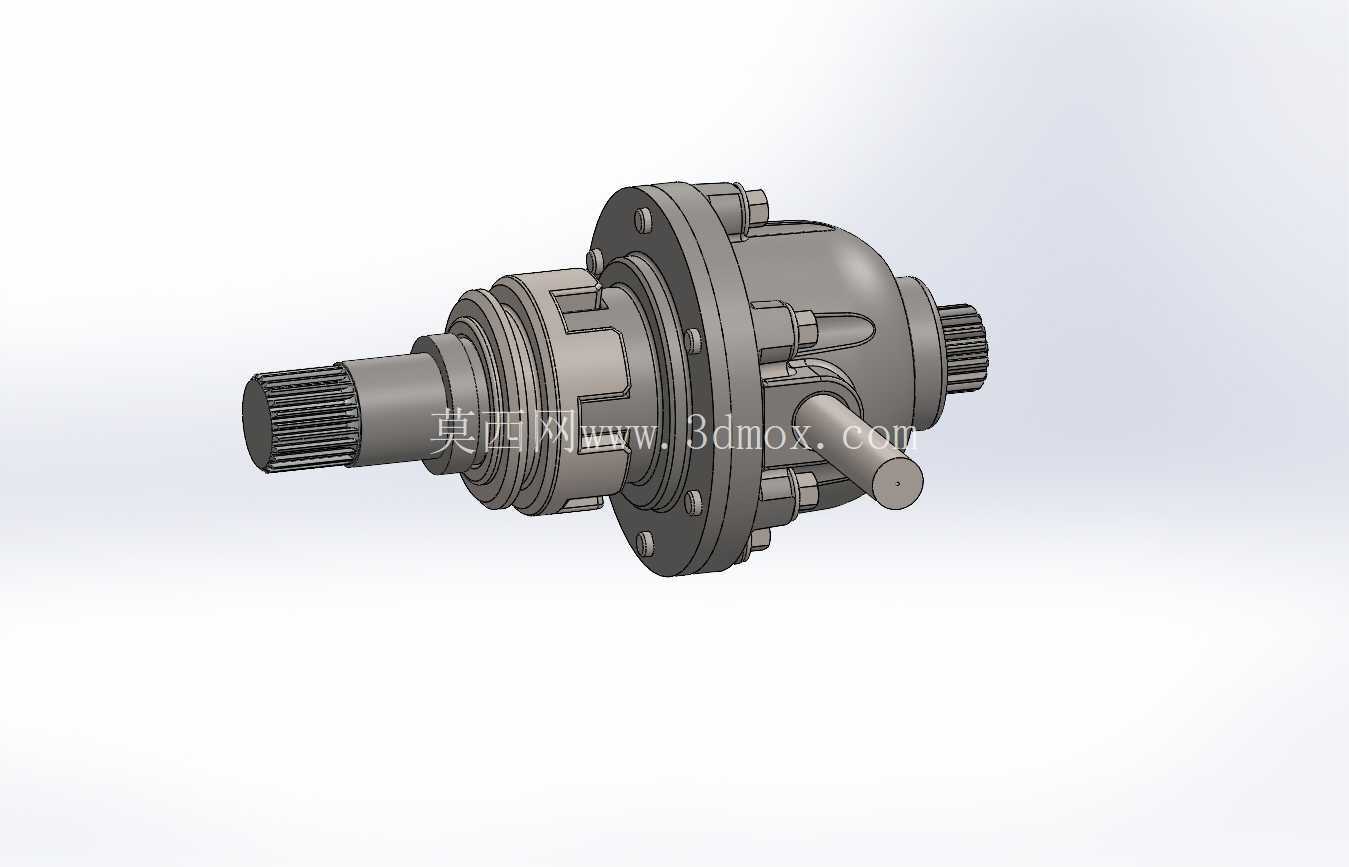

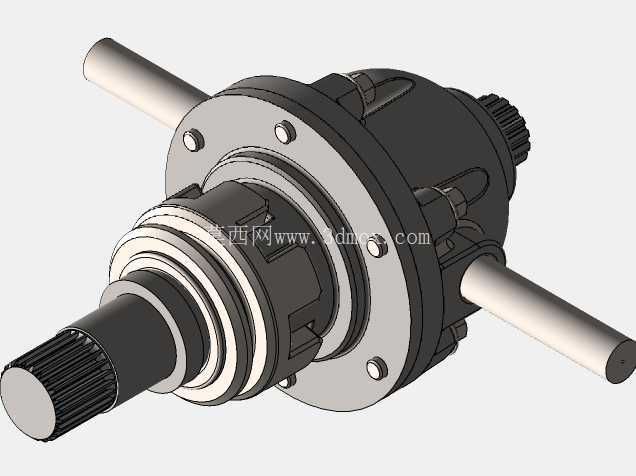

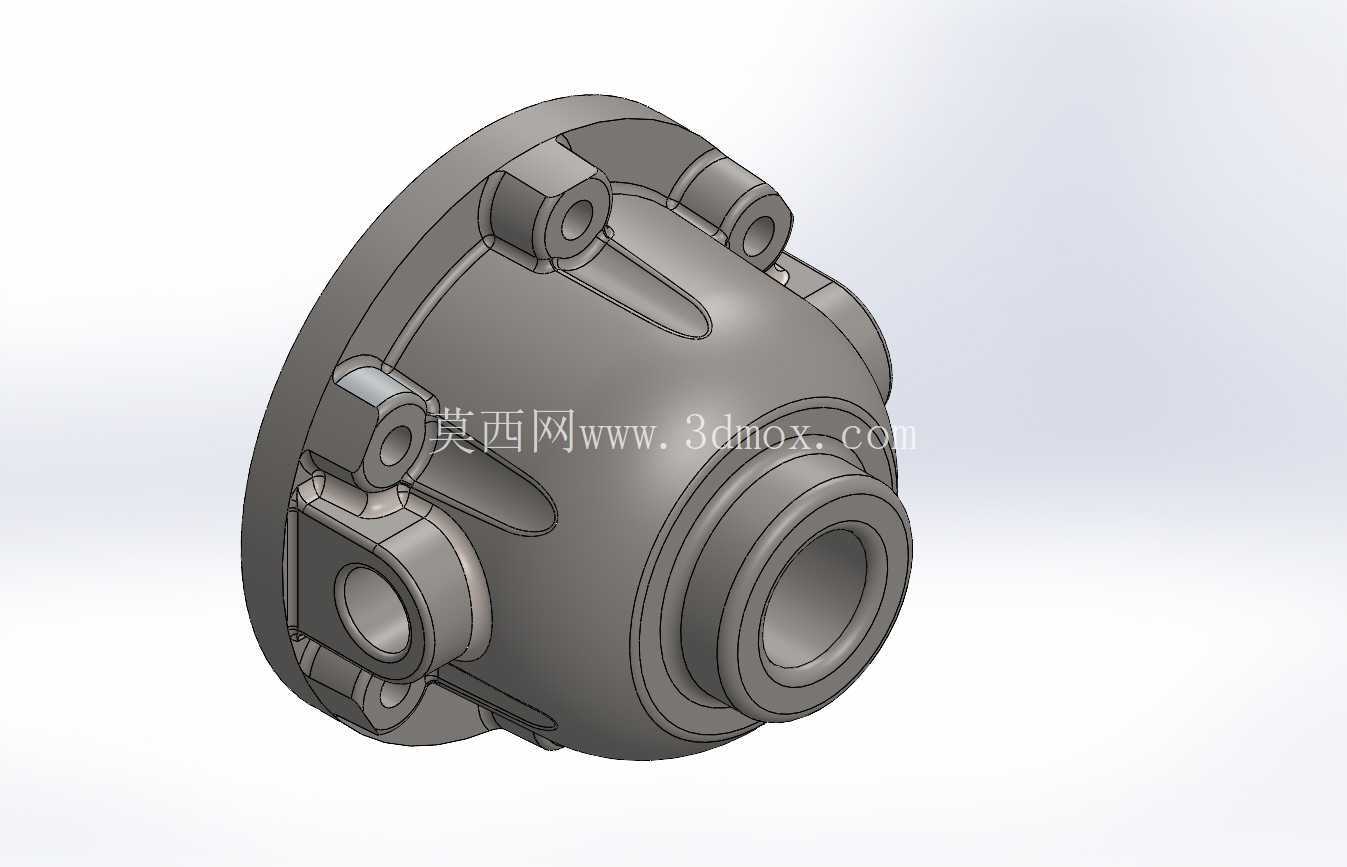

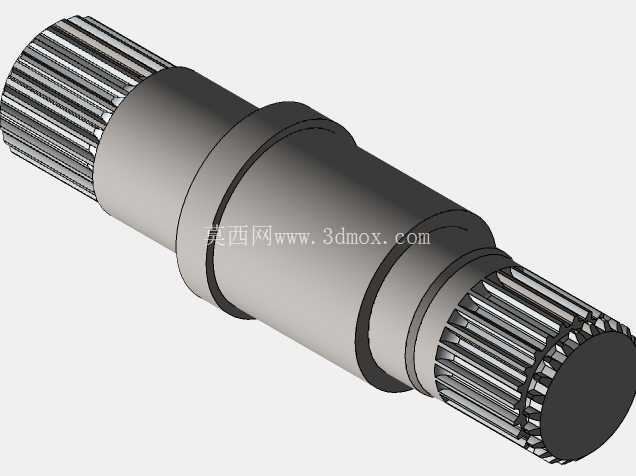

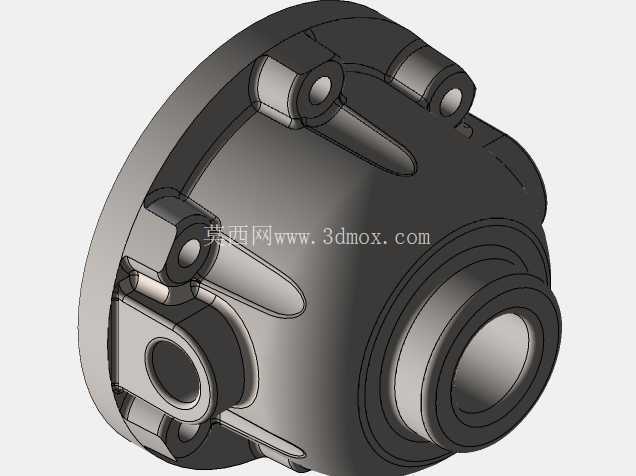

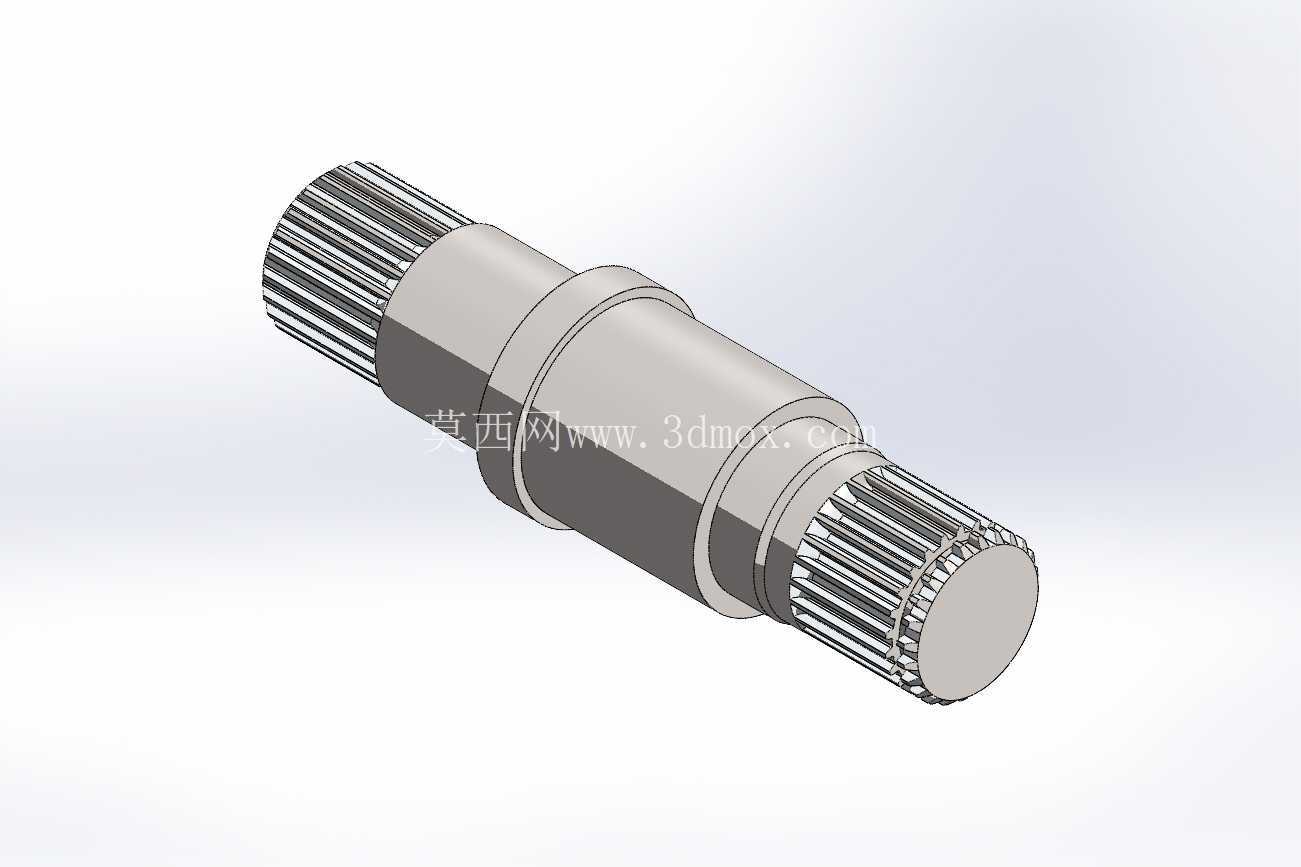

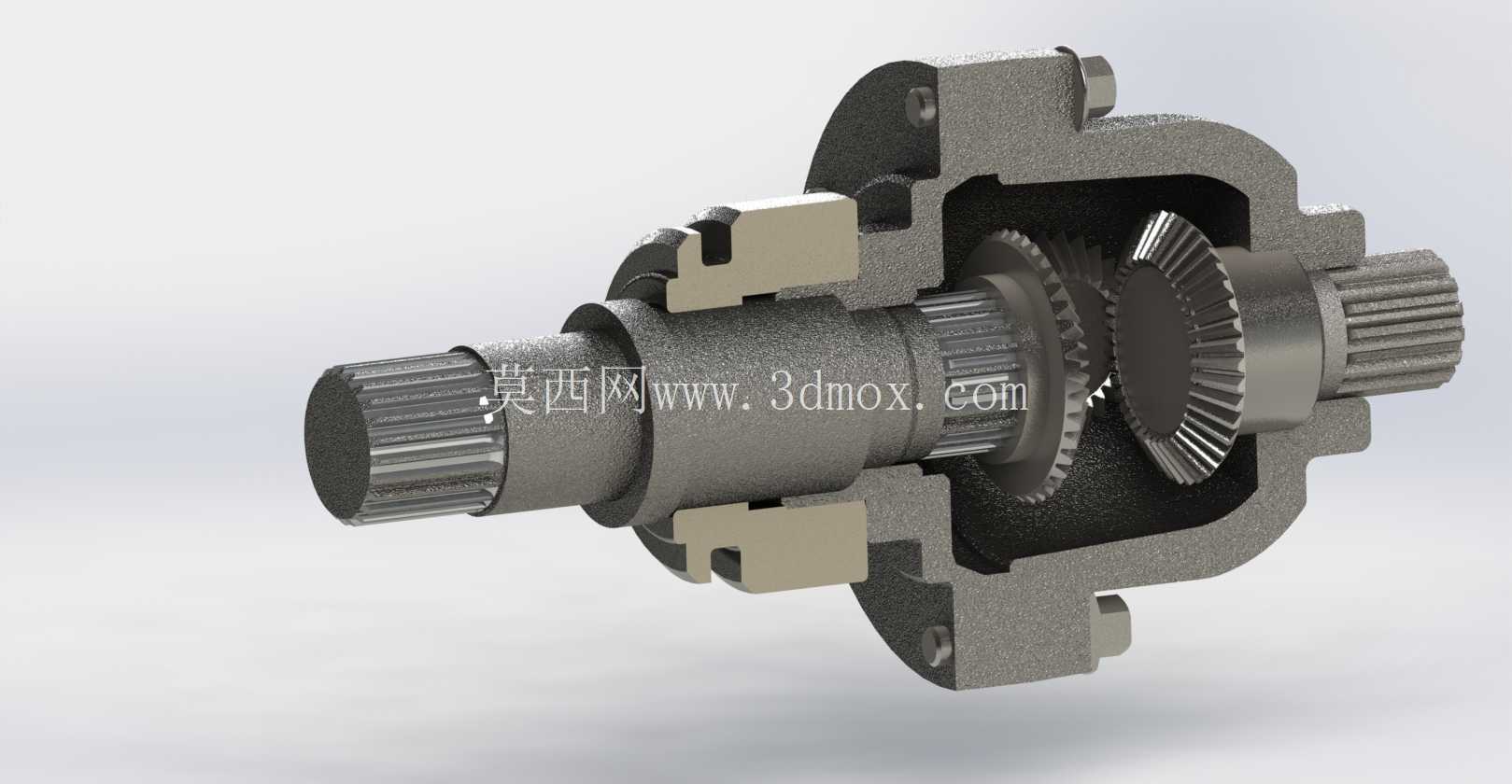

　　这套齿轮传动结构的核心应用场景覆盖小型动力传输工况，从园林机械的动力分动单元到小型代步设备的轮边差速结构，甚至部分轻工输送线的末端动力分配节点都能见到同类结构的身影。不同于常规平行轴减速箱，这套结构集成了锥齿轮差速功能，能够在动力输入的同时，实现两侧输出轴的差速转动，避免转弯或负载不均时的传动卡滞与轮胎磨损。从结构剖视效果能看到，整个箱体采用剖分式设计，上下壳体通过定位止口配合，既保证了装配时齿轮啮合间隙的调整空间，也能在后期维护时快速拆解检查内部齿轮磨损情况，不需要完全拆卸整个安装基座。输入轴端采用花键结构设计，能够直接与动力输出端的花键套配合，传递扭矩的同时保证同轴度，避免平键连接在频繁正反转时出现的键槽磨损问题。

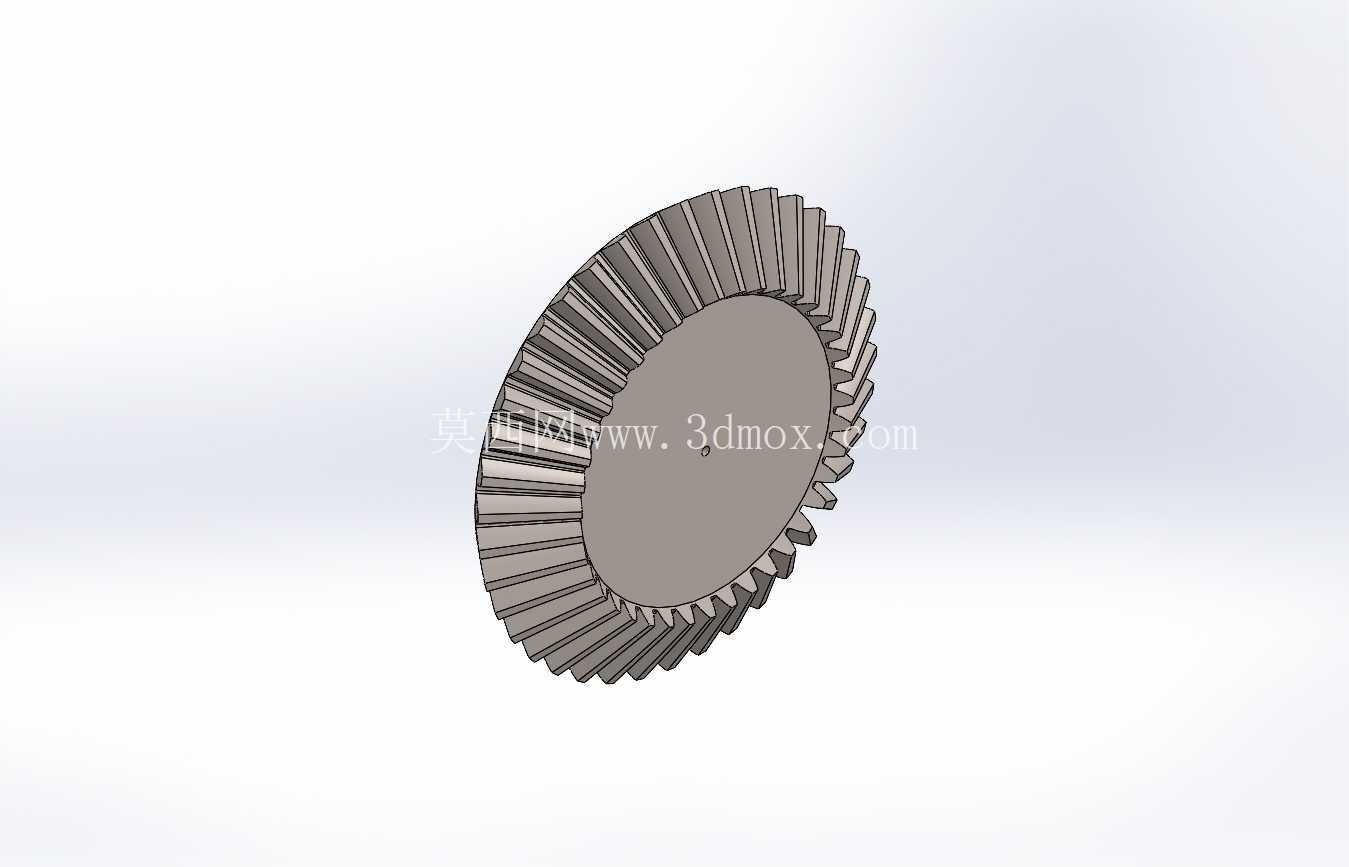

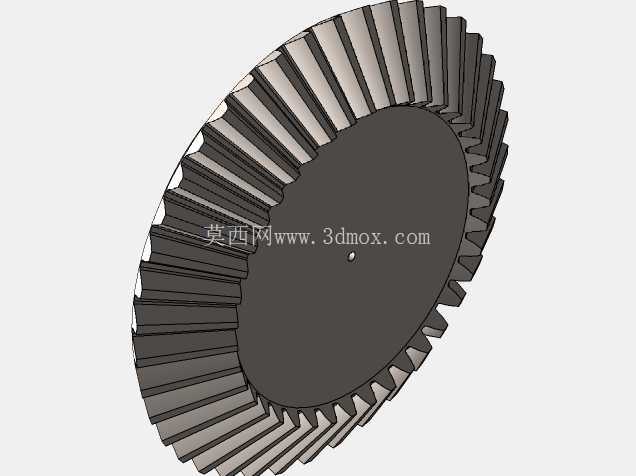

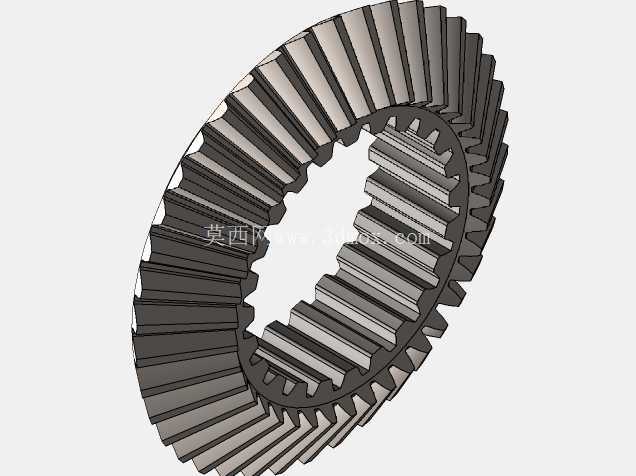

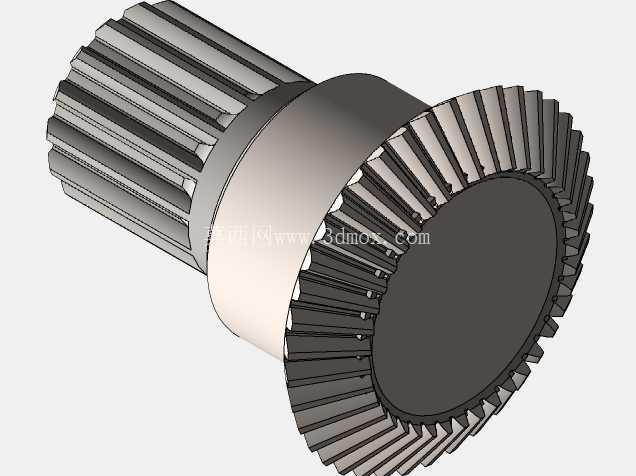

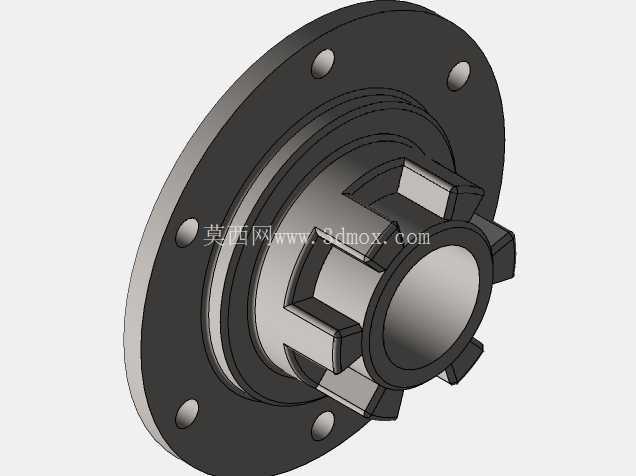

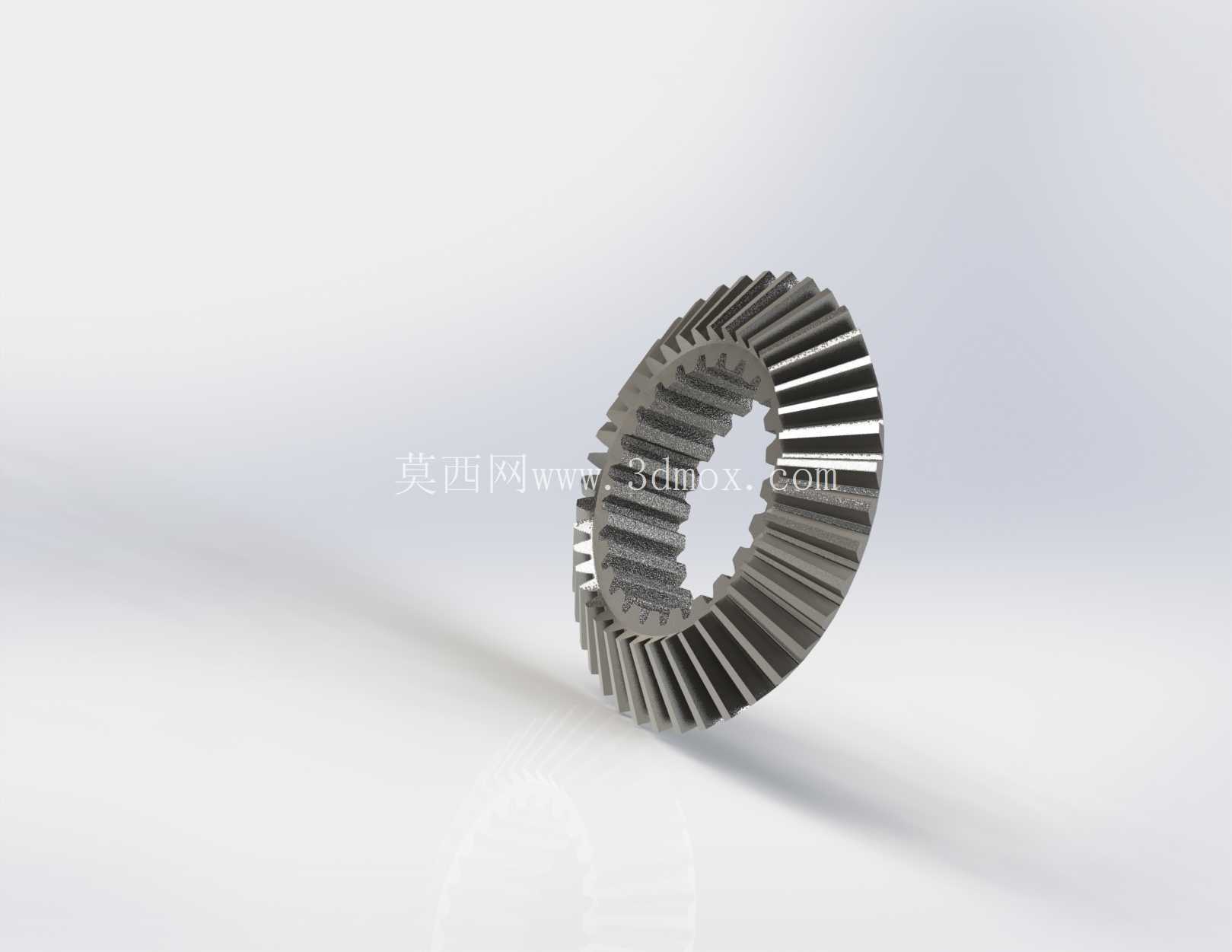

　　两侧的输出轴同样采用外花键结构，可直接连接轮毂或传动链轮，减少了额外的连接法兰部件，压缩了整体安装空间。内部的差速齿轮组采用直齿锥齿轮结构，相比螺旋锥齿轮加工难度更低，装配调整更简便，适合中小扭矩的传动场景，齿轮啮合侧隙控制在0.1到0.2毫米之间，既保证传动平稳性，也能避免热胀冷缩导致的齿轮卡滞。箱体上的轴承安装位设计有挡肩结构，能够对深沟球轴承进行轴向定位，轴承外侧设置有密封槽，可安装骨架油封防止润滑油泄漏，同时阻挡外部粉尘进入箱体内部。

　　设计时首先确定的是两侧输出轴的中心距与安装法兰的位置尺寸，保证能够直接适配现有安装基座的孔位，不需要额外做安装转接板；之后根据额定输入扭矩匹配锥齿轮的模数与齿宽，确保在满负载工况下齿轮齿面接触应力与齿根弯曲应力都在材料许用范围内。整个传动箱的外形轮廓控制在紧凑范围内，最大外径不超过160毫米，轴向总长度控制在220毫米以内，能够适配狭小的安装空间，安装时只需要固定箱体上的三个安装凸台即可，不需要额外设置支撑结构。箱体内部的储油腔设计有合理的油道，齿轮转动时能够带动润滑油飞溅到各个轴承与齿轮啮合面，实现飞溅润滑，不需要额外设置强制润滑系统，降低了结构复杂度与维护成本。

　　差速器的十字轴与行星齿轮之间设计有减磨垫片，能够减少齿轮端面与壳体之间的磨损，延长部件使用寿命，垫片采用耐磨铜合金材质，磨损后可单独更换，不需要更换整个差速器组件。输入轴端的挡圈槽设计能够对轴承内圈进行轴向固定，避免轴系在受到轴向冲击时出现窜动，保证齿轮啮合位置始终处于设计范围内。在实际选型应用时，需要注意输入轴的最高转速不能超过设计阈值，避免锥齿轮在高转速下出现过大的振动与噪音，同时要根据实际负载情况选择合适粘度的齿轮油，定期检查油位与油质，保证内部传动部件的润滑状态良好。这套结构的建模过程中，对每个齿轮的齿形都做了精确建模，能够直接用于运动仿真，验证差速过程中各个齿轮的运动轨迹是否存在干涉，也能用于装配工艺的模拟，确认各个部件的装配顺序与装配空间是否足够，避免实际生产装配时出现部件无法安装的问题。
