啮合齿轮组静态结构分析三维数模

这套啮合齿轮组件的数模搭建，核心是为传动系统的载荷校核提供可直接导入仿真环境的几何载体，在中小功率减速传动、机床进给机构、轻工设备动力传输单元这类常见应用场景里，齿轮副的啮合可靠性直接决定整套设备的无故障运行时长，很多现场出现的齿面点蚀、齿根断裂、偏磨问题，本质都是设计阶段没有精准掌握载荷下的应力分布规律，靠经验取安全系数往往要么造成材料冗余抬升成本，要么强度储备不足引发早期失效。

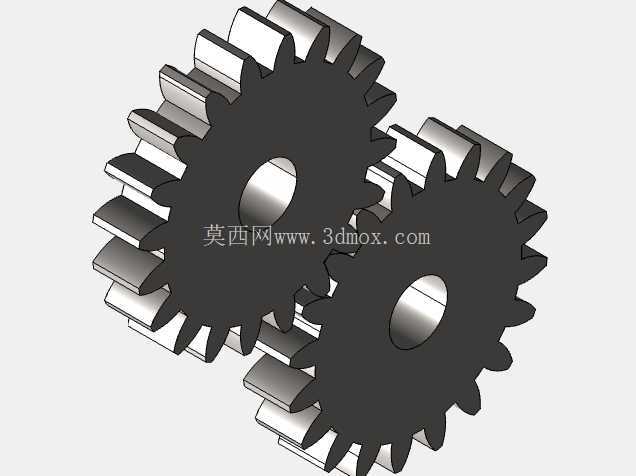

建模阶段优先还原了渐开线齿廓的啮合精度，两个齿轮的齿侧间隙按照常用的7级精度传动取值预留，轴孔与安装基准面的形位公差在数模里做了隐含的边界约束，不需要后续仿真前再做几何清理就能直接定义约束条件。从安装边界来看，两个齿轮的中心距严格按照标准模数配对计算值设定，主动轮轴孔可适配常用的平键连接结构，从动轮的支撑端面预留了轴承安装的定位台阶，整套组件不需要额外做结构修改就能直接适配常规的平行轴传动舱室布局，不会和周边的轴承座、箱体壁出现干涉问题。

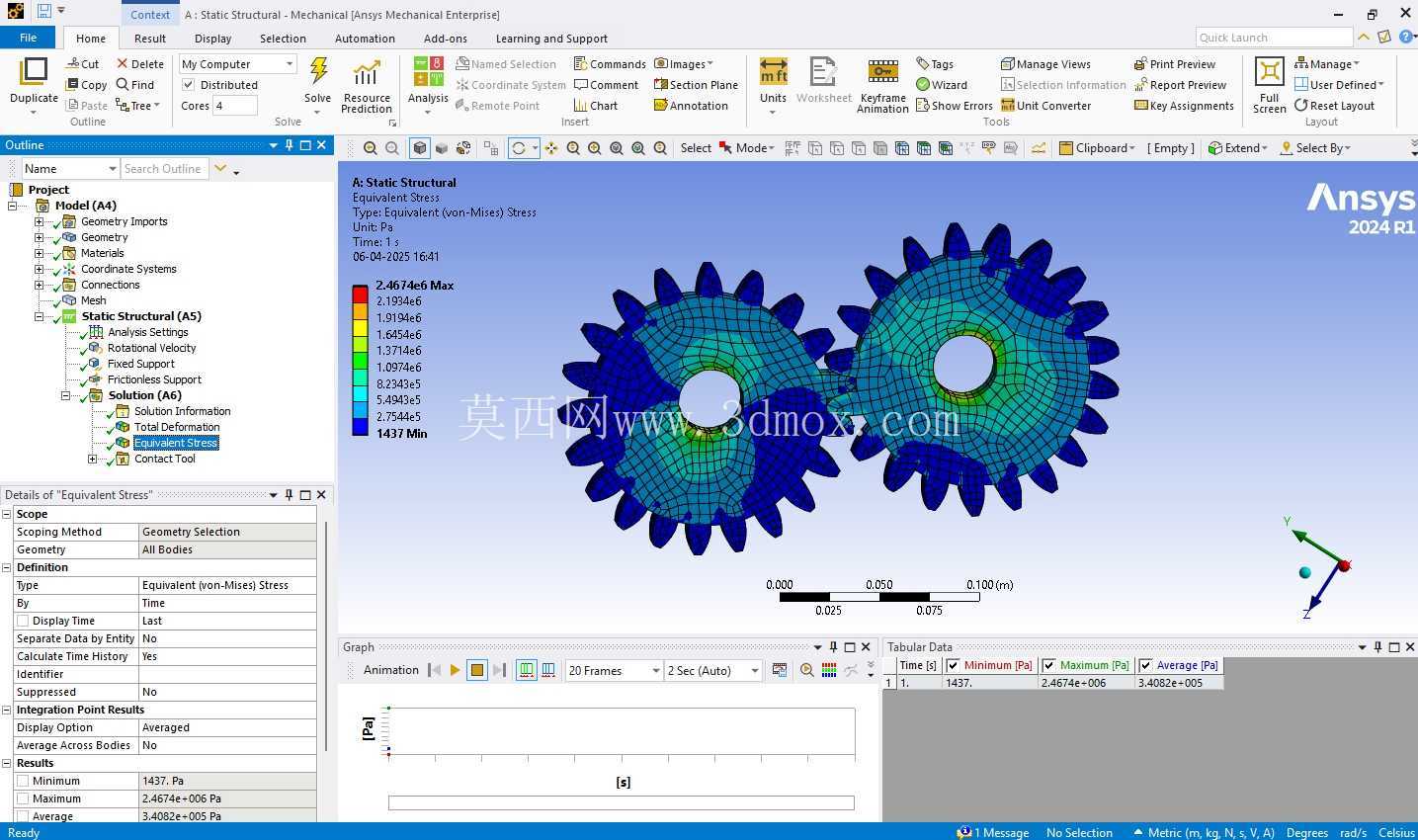

做静态结构分析的逻辑，是先把实际工况里的扭矩载荷等效施加在主动轮的轴孔位置，约束从动轮的全部平移自由度模拟静止负载状态，网格划分采用四面体单元自动啮合，针对齿根、齿面接触区域做了局部网格加密，避免应力集中区域的计算结果出现失真。从仿真提取的结果维度来看，齿面接触压力的分布区域刚好落在齿高中部的合理啮合区间，没有出现偏载导致的边缘接触，齿根位置的最大等效应力远低于结构钢的许用疲劳强度，满负载下的总变形量控制在微米级，完全满足常规传动的精度要求，不会出现负载下啮合冲击过大引发的噪音问题。

实际工程应用里，这套数模可以直接复用在同模数平行轴传动的结构设计中，设计人员不需要重新绘制齿廓、计算啮合参数，只需要根据实际传递的扭矩大小调整齿轮厚度、轴孔直径，就能快速完成传动单元的方案迭代，也可以直接导入仿真环境修改载荷参数，快速验证不同工况下的结构强度是否达标，省去了从零开始建模、清理几何的重复工作量。针对齿轮组件常见的失效形式，建模时特意还原了齿根的过渡圆角结构，没有做简化的直角处理，这部分细节直接决定了齿根弯曲应力的计算准确性，很多新手建模时容易忽略齿根圆角，导致仿真出来的应力值比实际值偏大很多，误导后续的材料选型和结构优化方向。

从传动功能的实现逻辑来看，两个齿轮的齿数搭配按照常用的减速比设定，啮合重合度大于1.2，保证传动过程中始终有至少一对轮齿处于啮合状态，传动平稳性满足通用工业设备的使用要求，不会出现啮合间断导致的传动冲击。安装时只需要保证两个齿轮的轴线平行度误差控制在允许范围内，齿面接触斑点就能达到设计要求，不需要反复调整安装位置来适配啮合状态，能有效降低现场装配的调试难度。
