半自动玉米饼压切成型加工设备结构

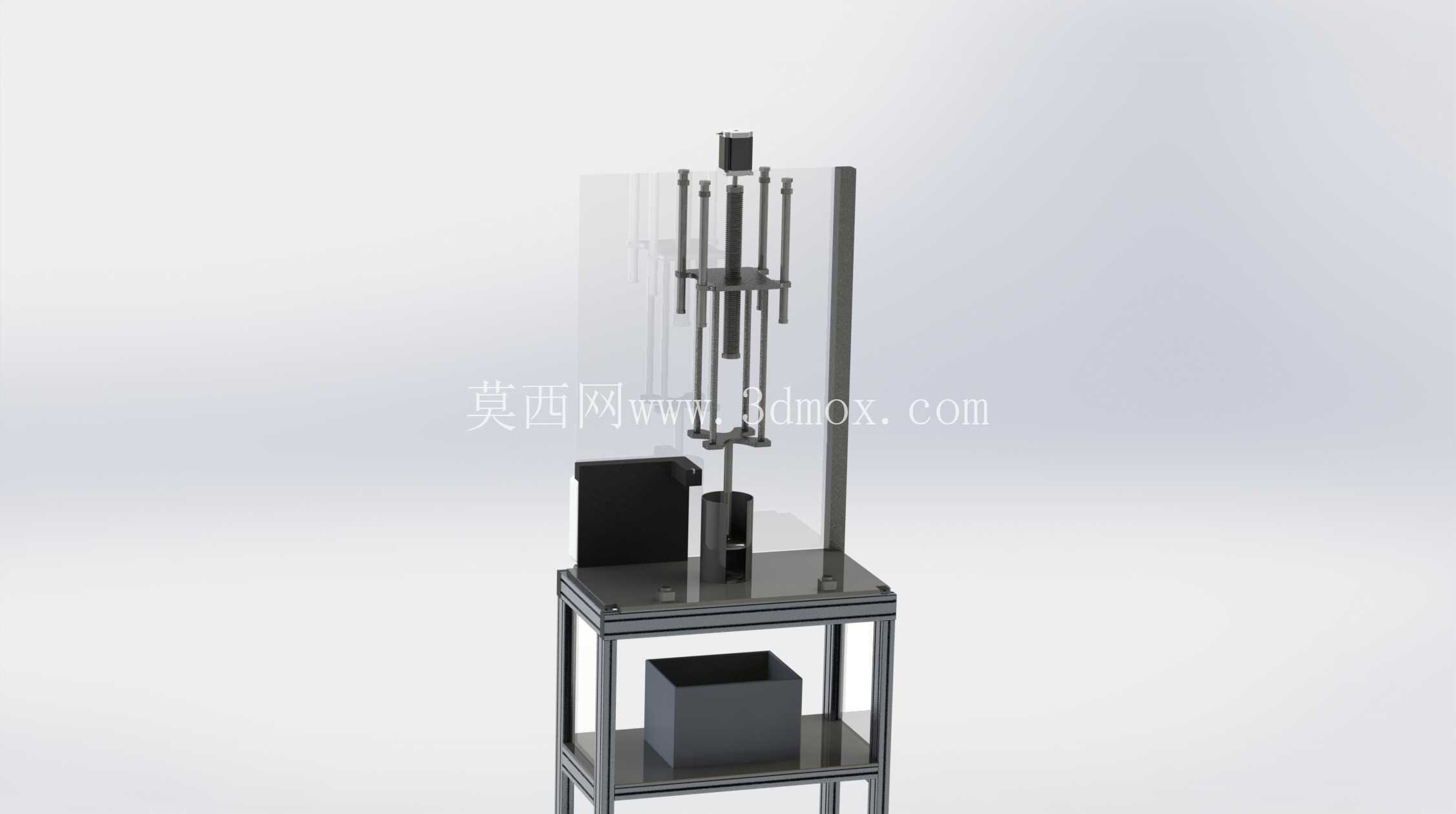

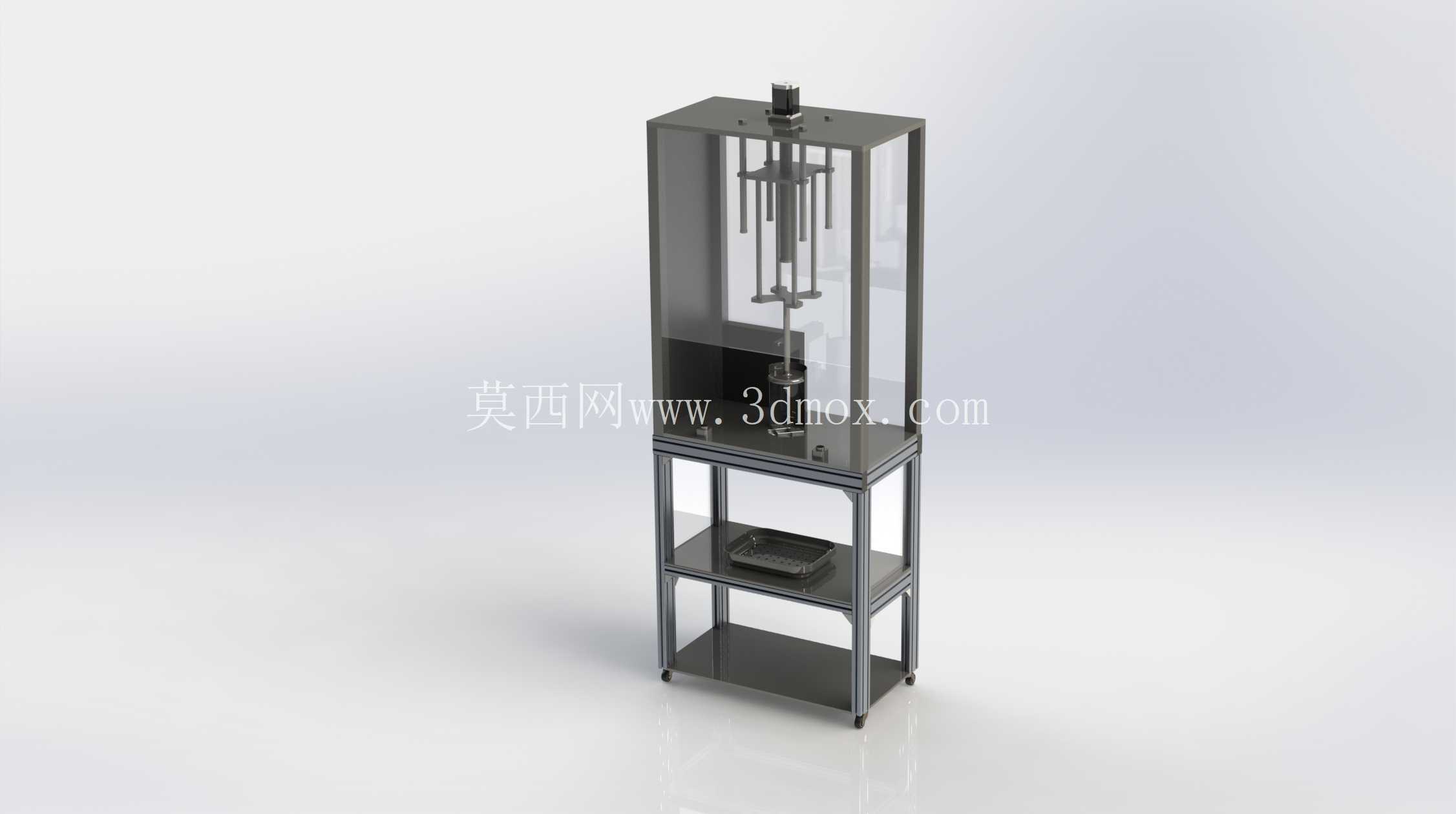

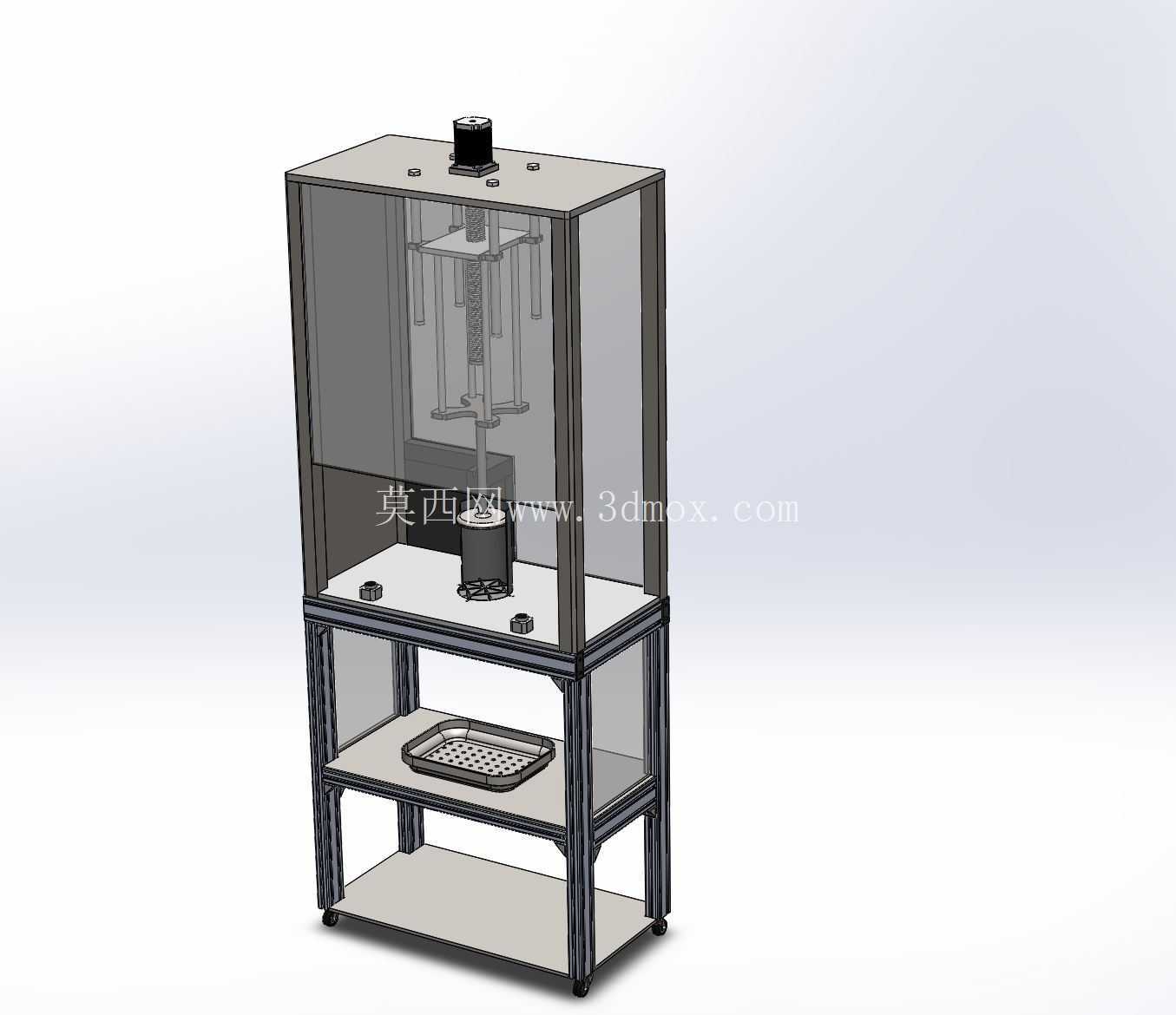

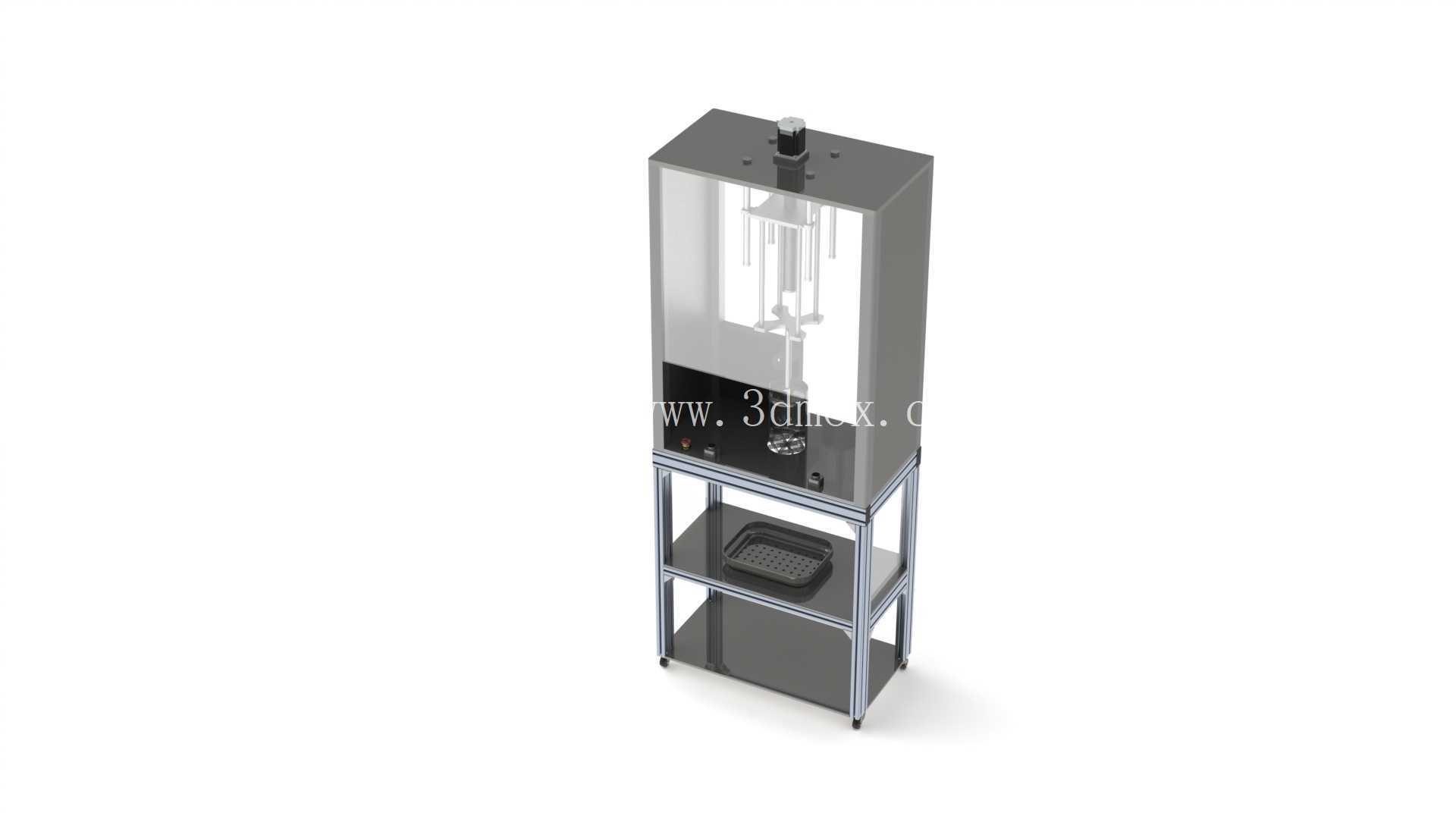

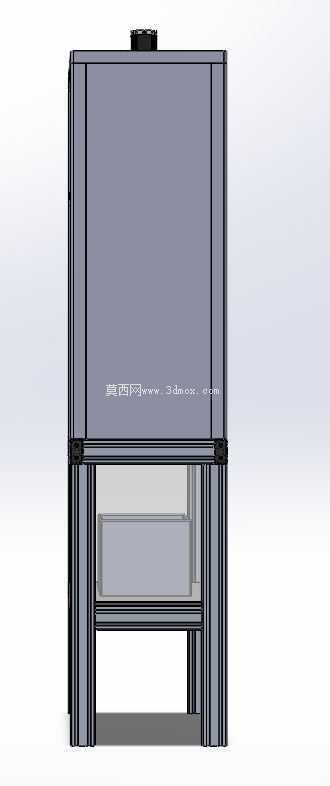

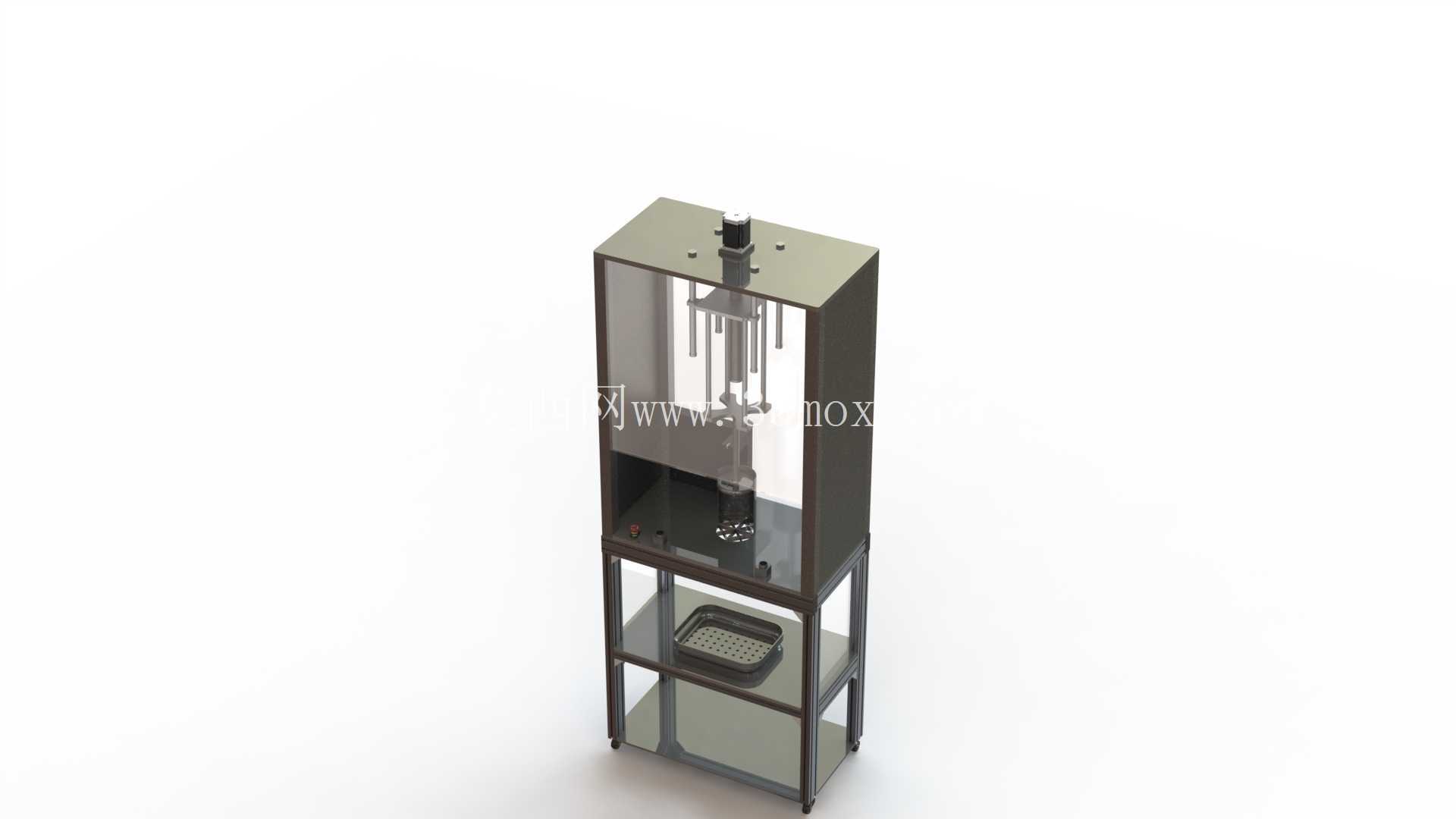

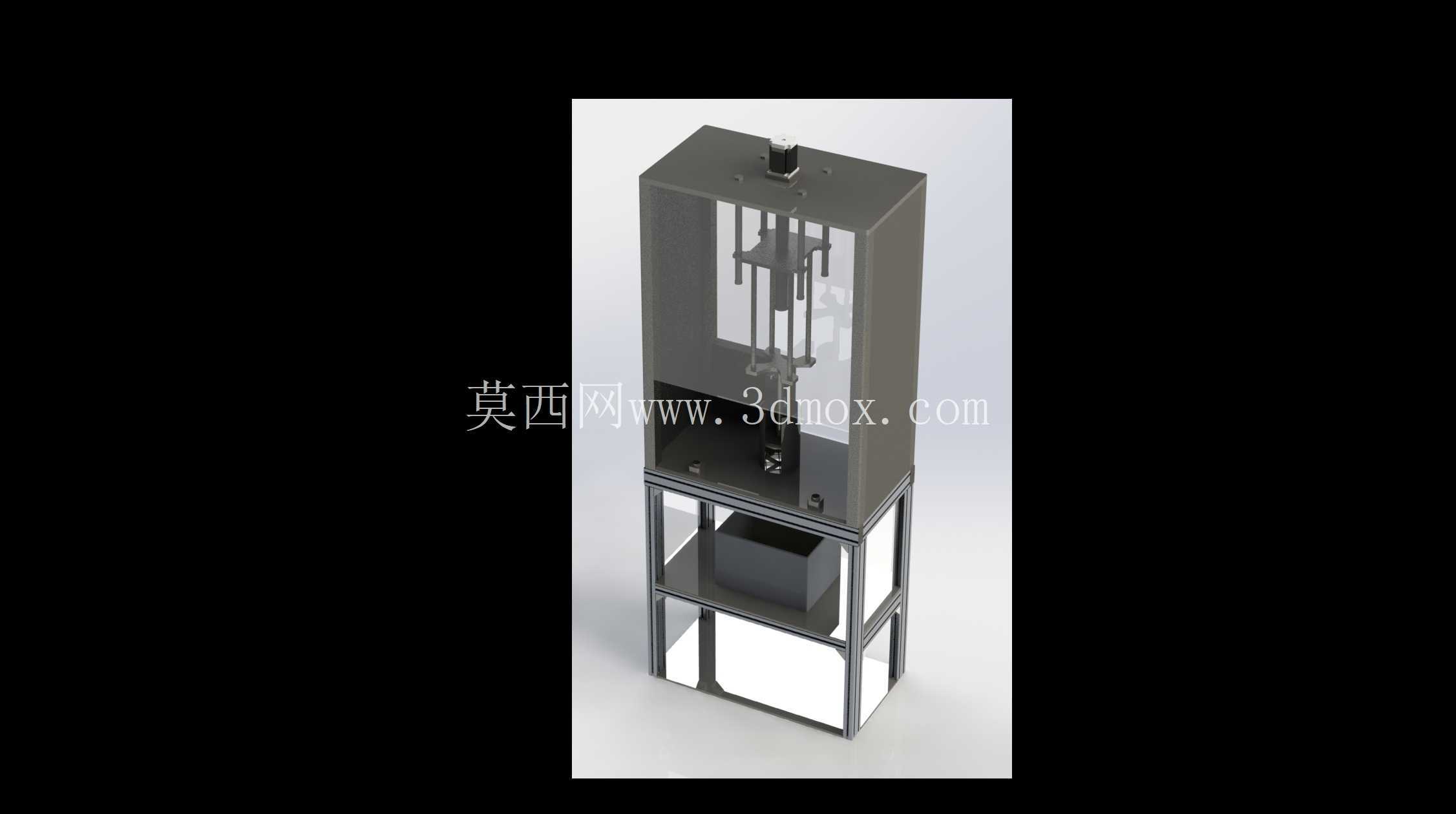

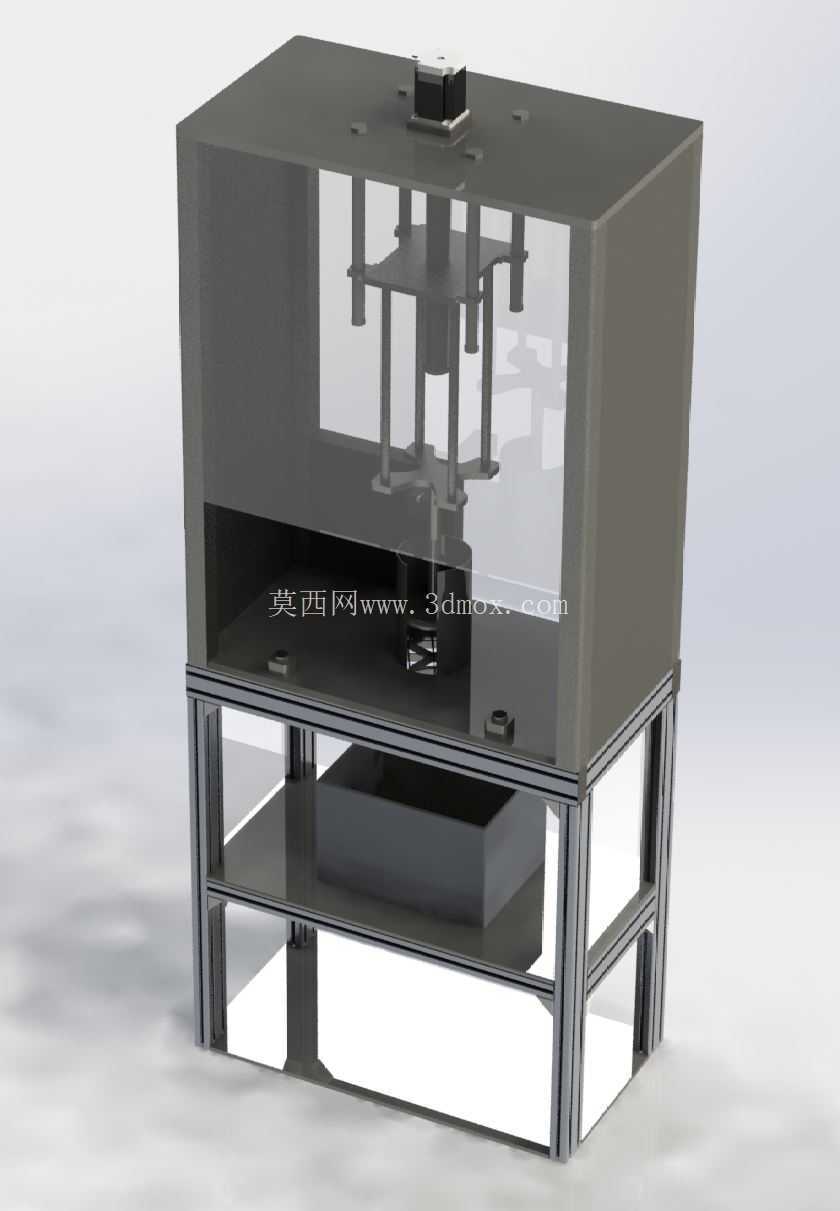

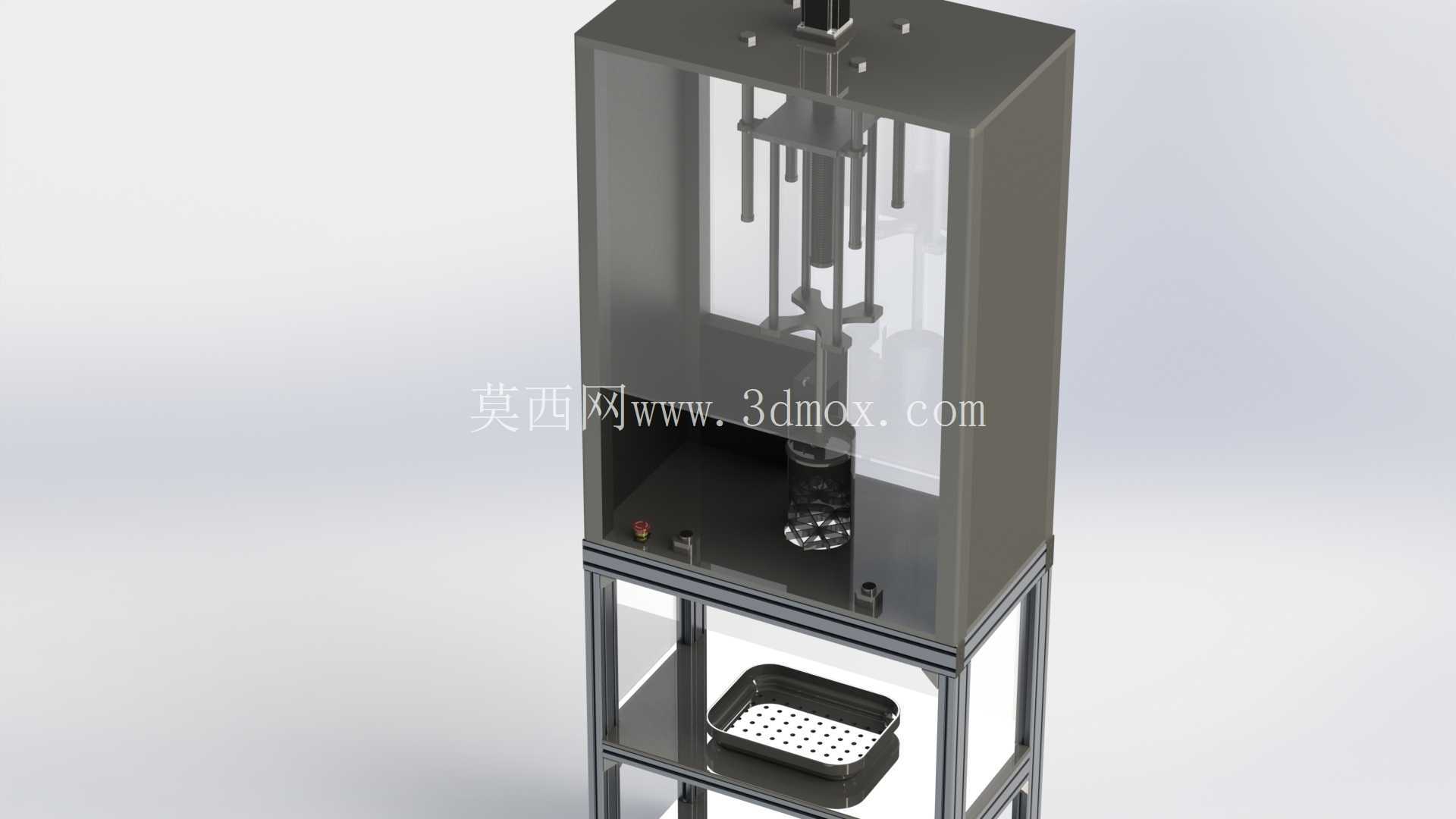

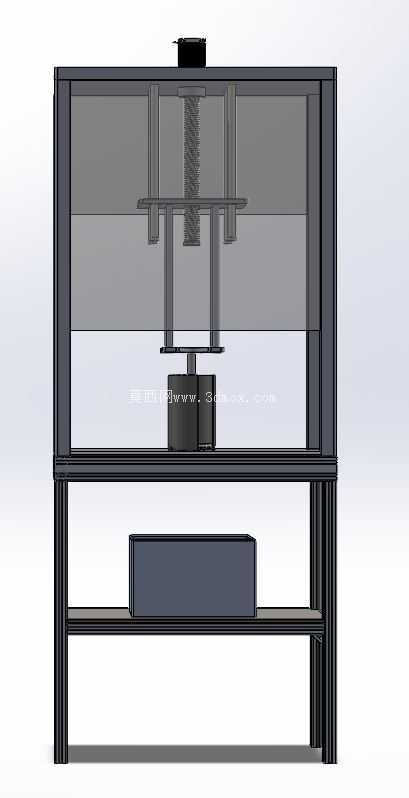

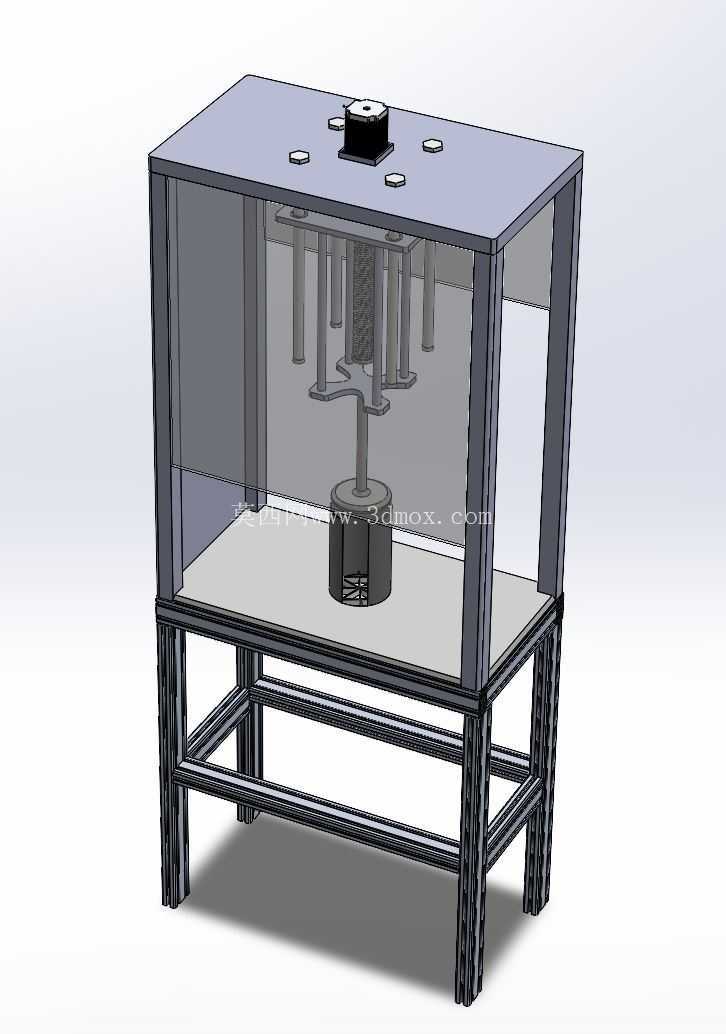

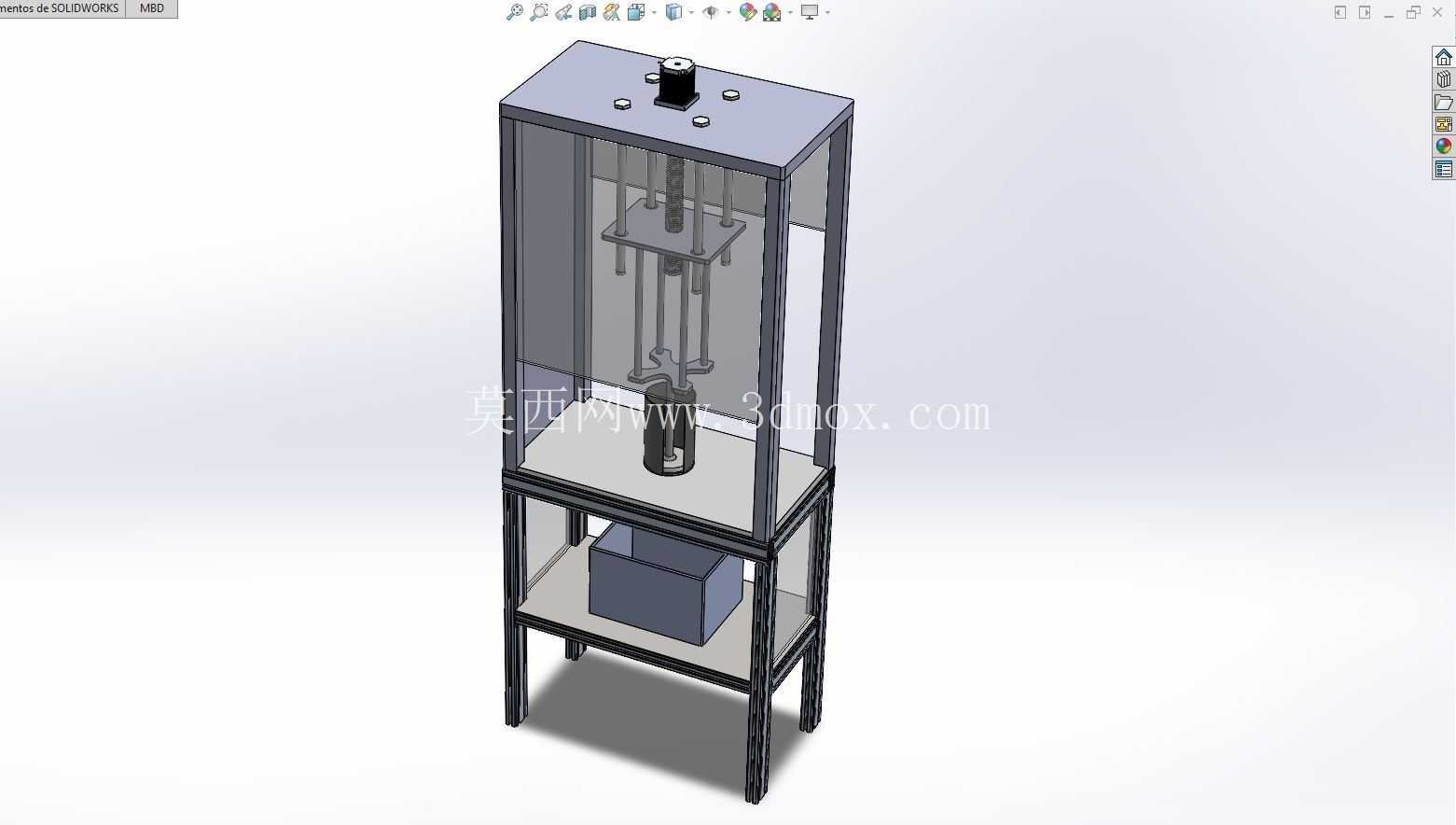

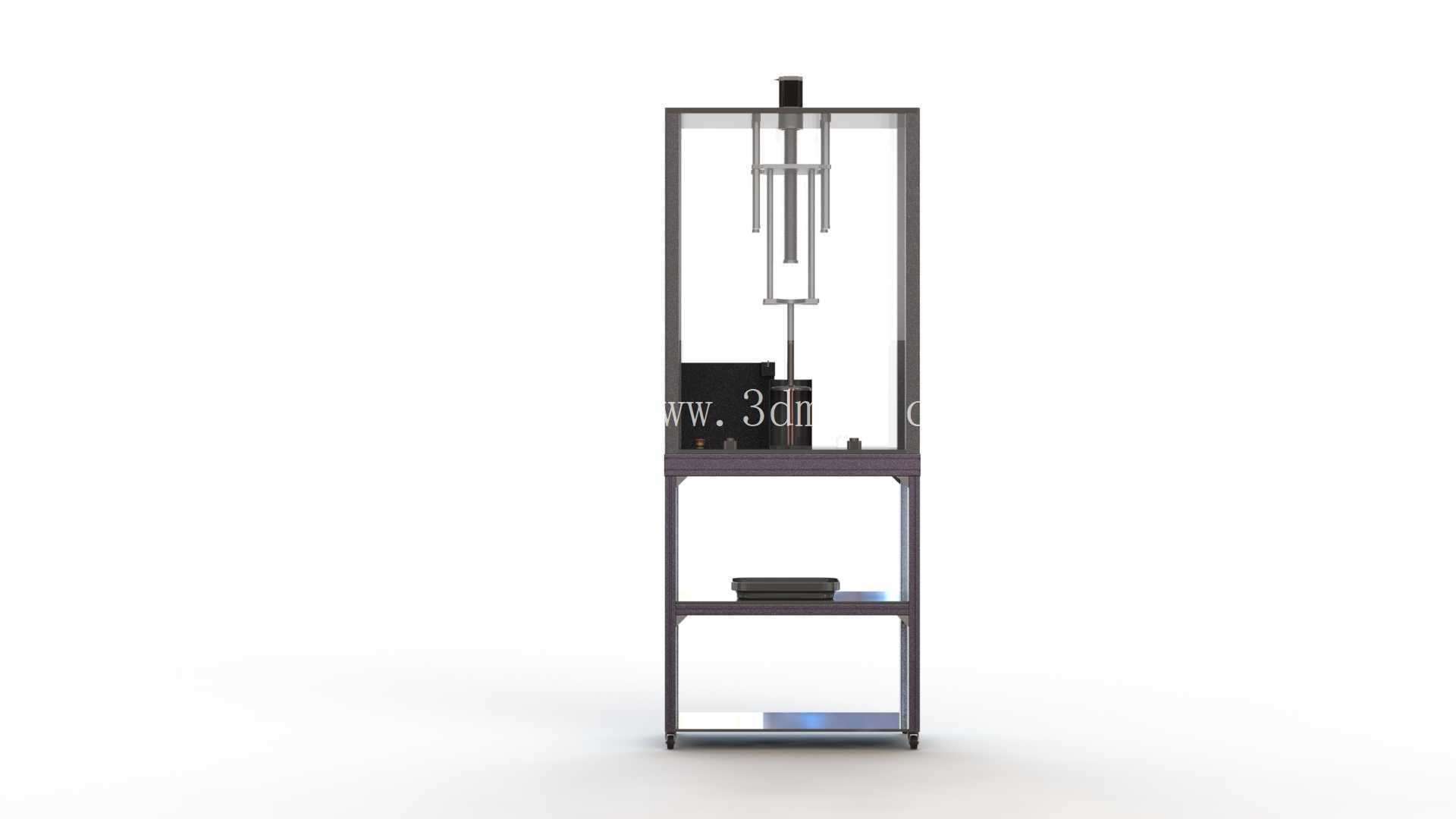

这款半自动压切设备主要面向小型食品加工门店、中央厨房前置预处理工段的玉米饼批量加工场景，适配小批量多批次的柔性生产需求，可替代传统人工擀压、裁切的作业模式，解决手工制作面饼厚度不均、边缘裁切不齐、单批次产能波动大的实际问题。设备整体采用立式层架结构布局，上层为封闭的压切执行工作区，中层设置成品承接托盘位，下层预留物料暂存层板，底部配置万向脚轮，可根据车间动线调整摆放位置，无需做复杂的地面固定安装，适配场地面积有限的小型加工场景。

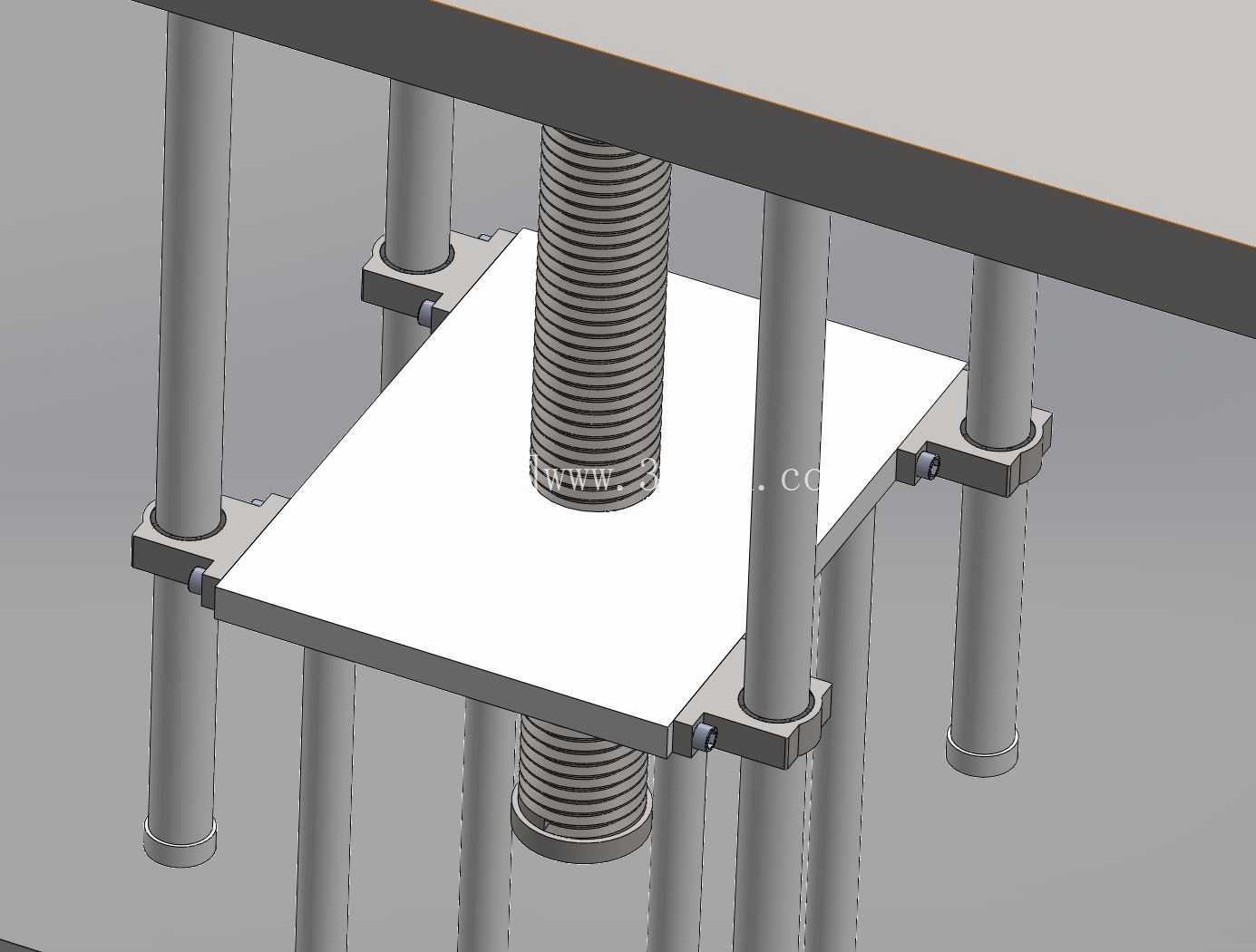

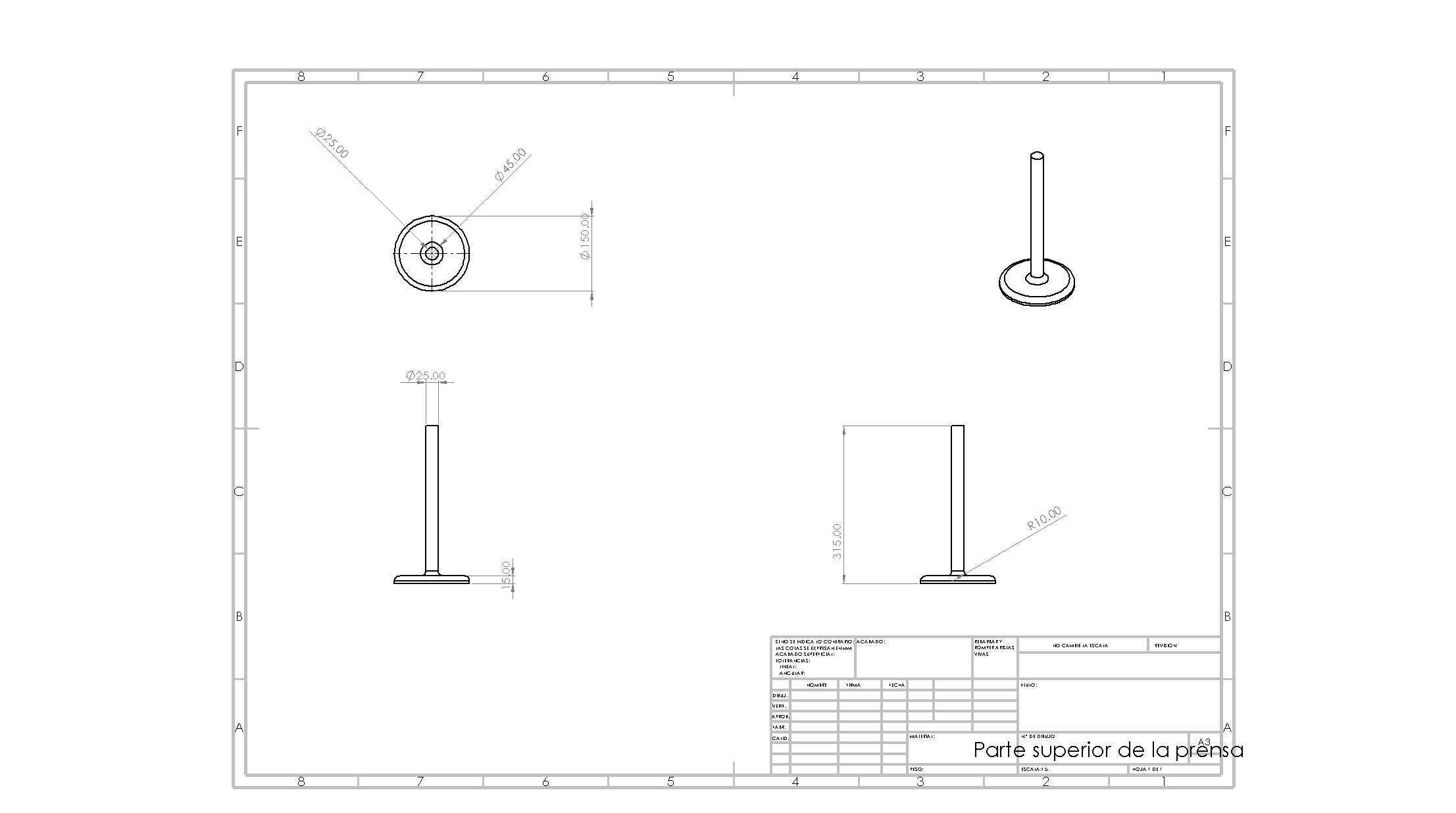

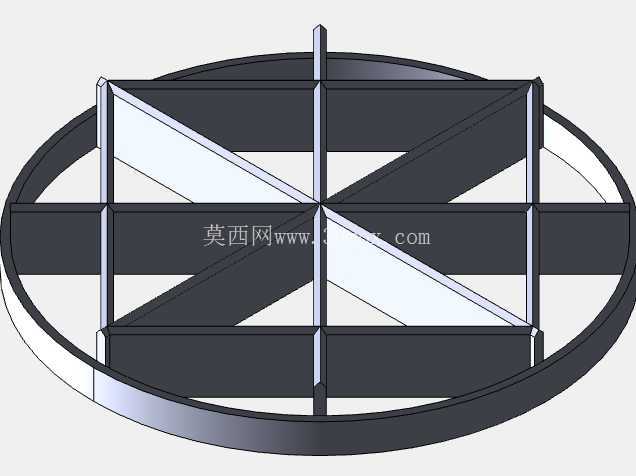

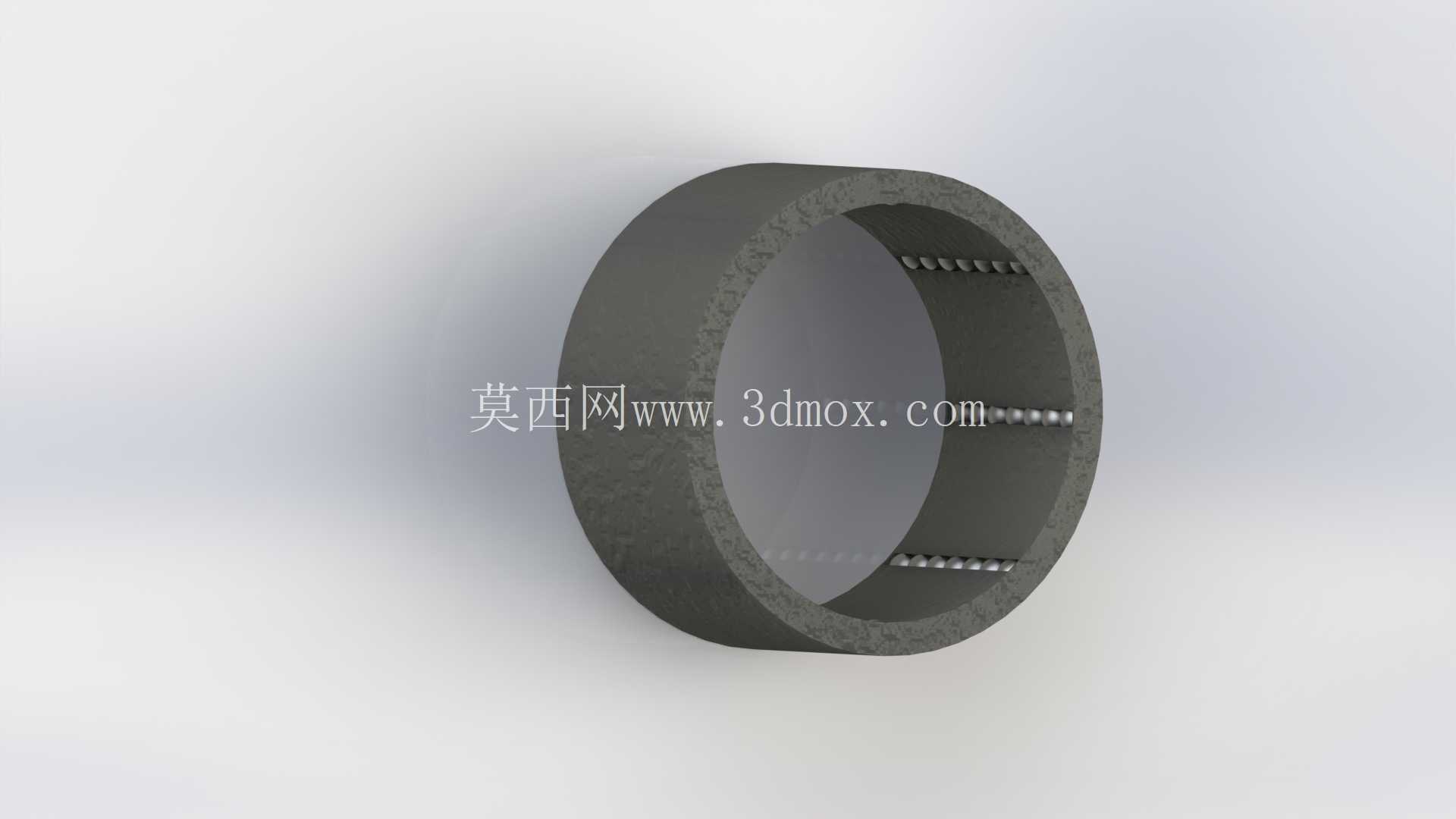

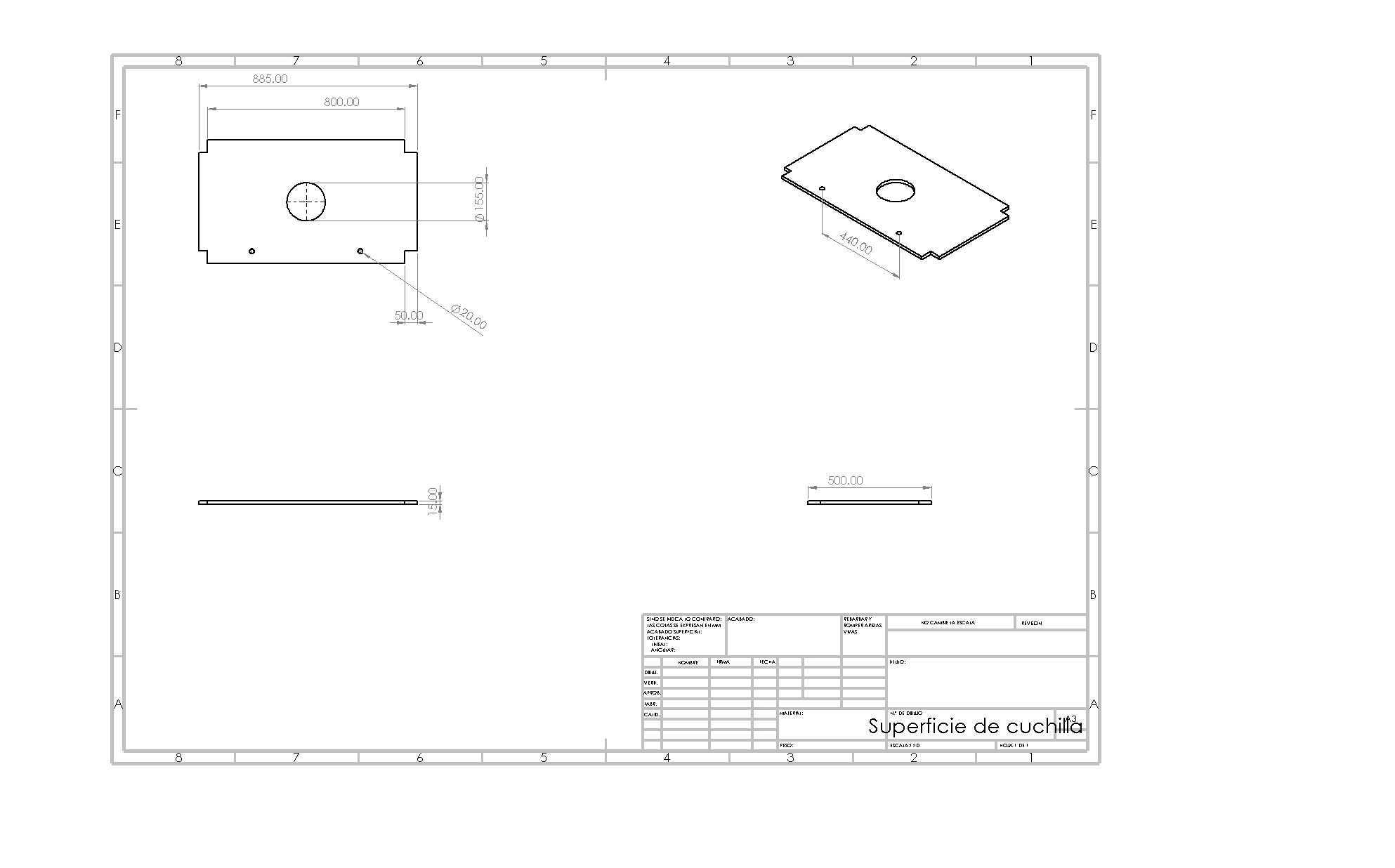

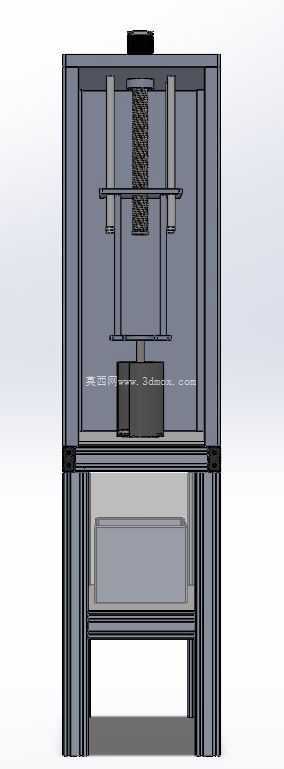

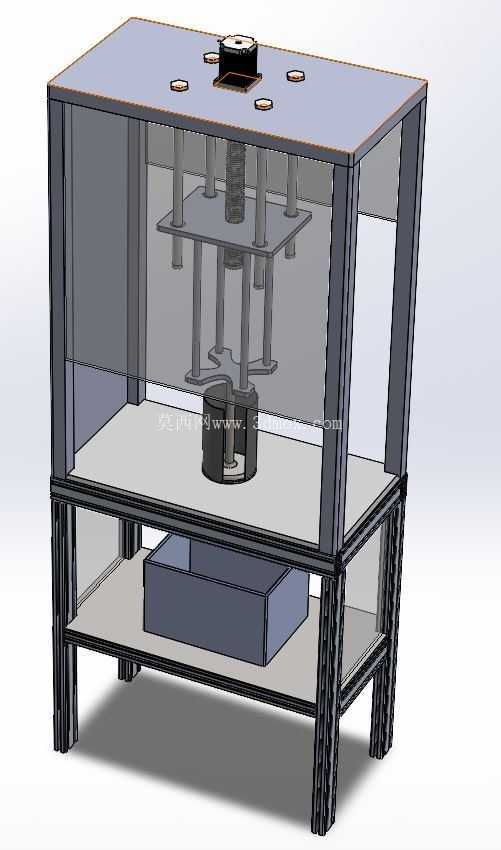

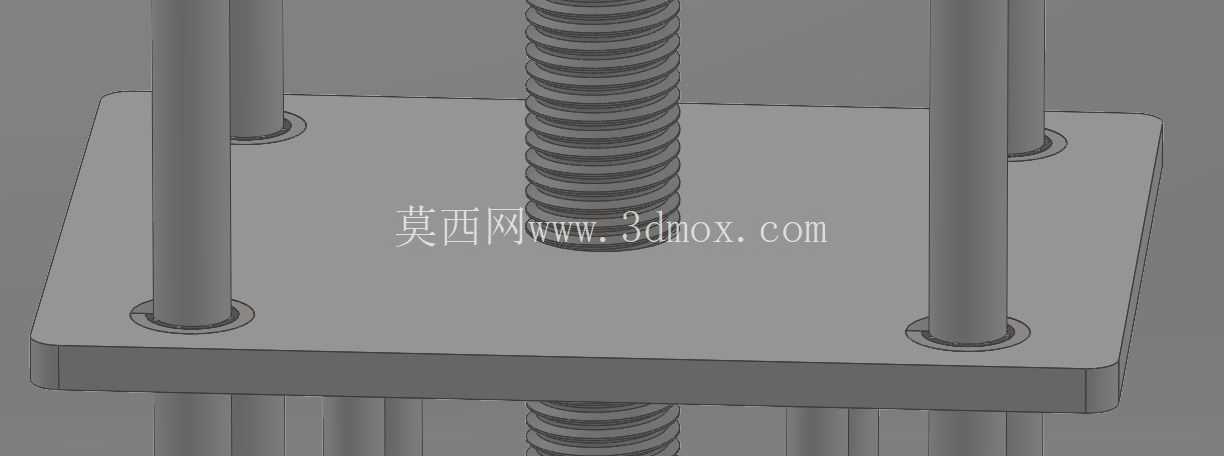

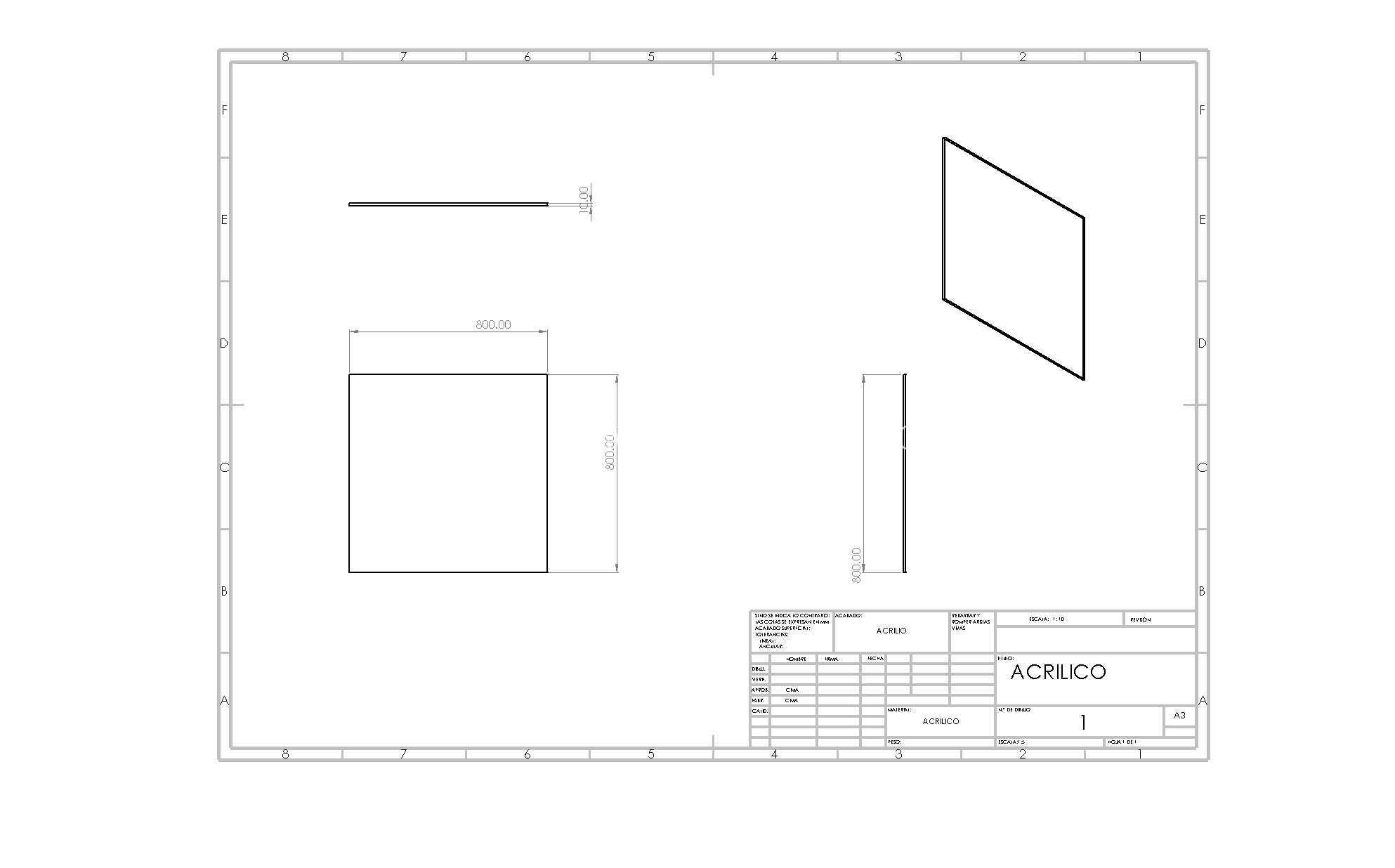

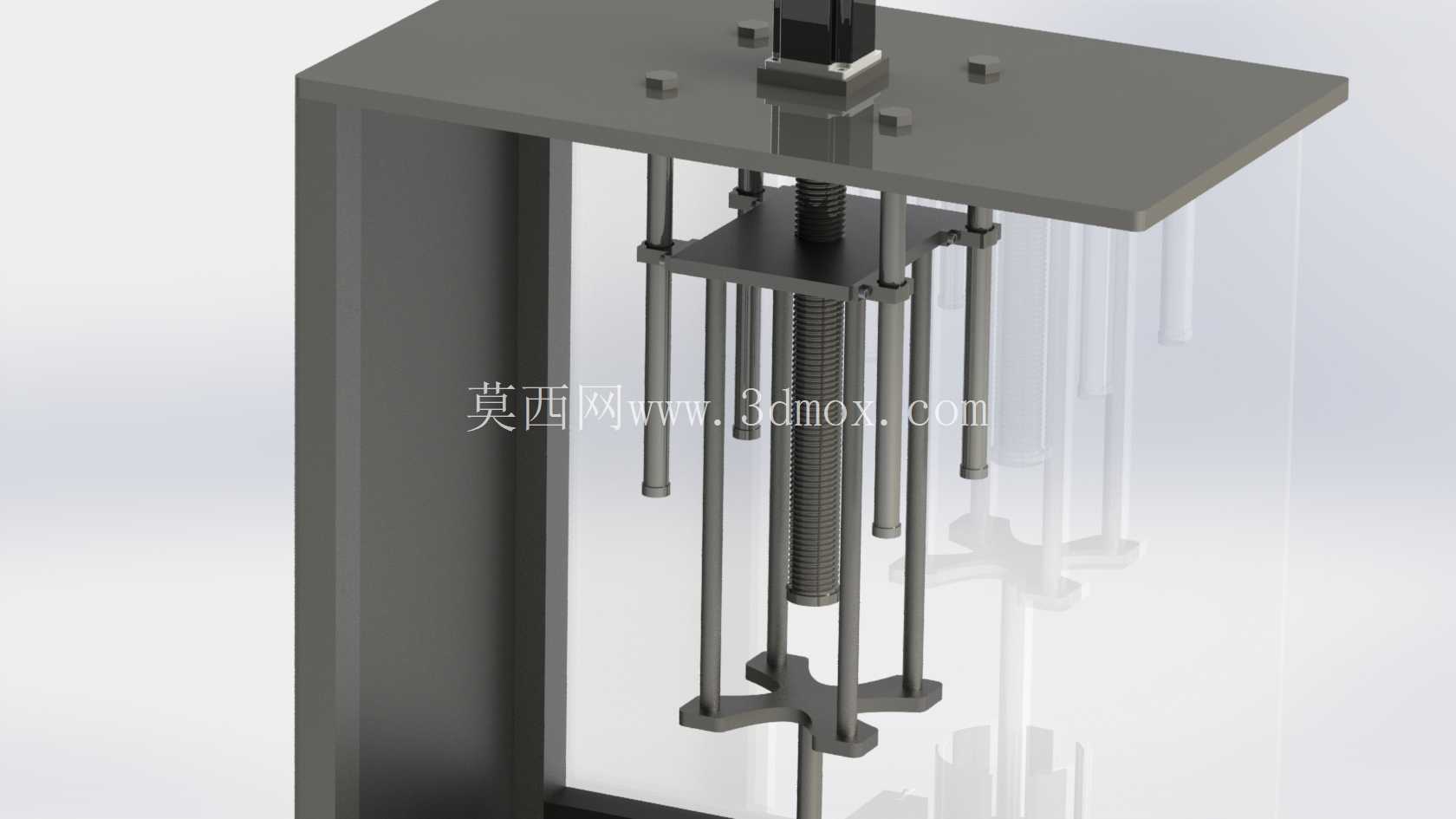

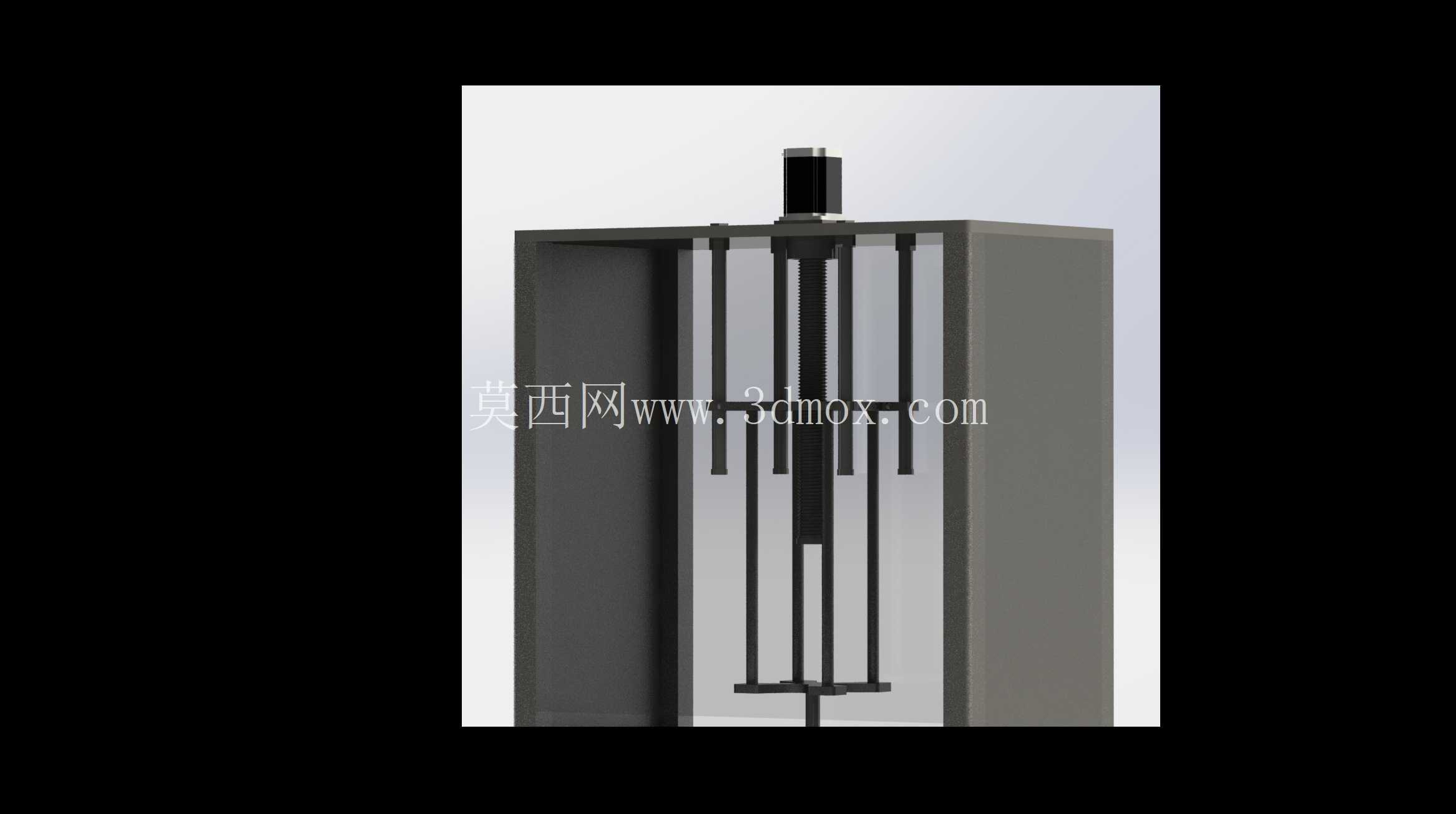

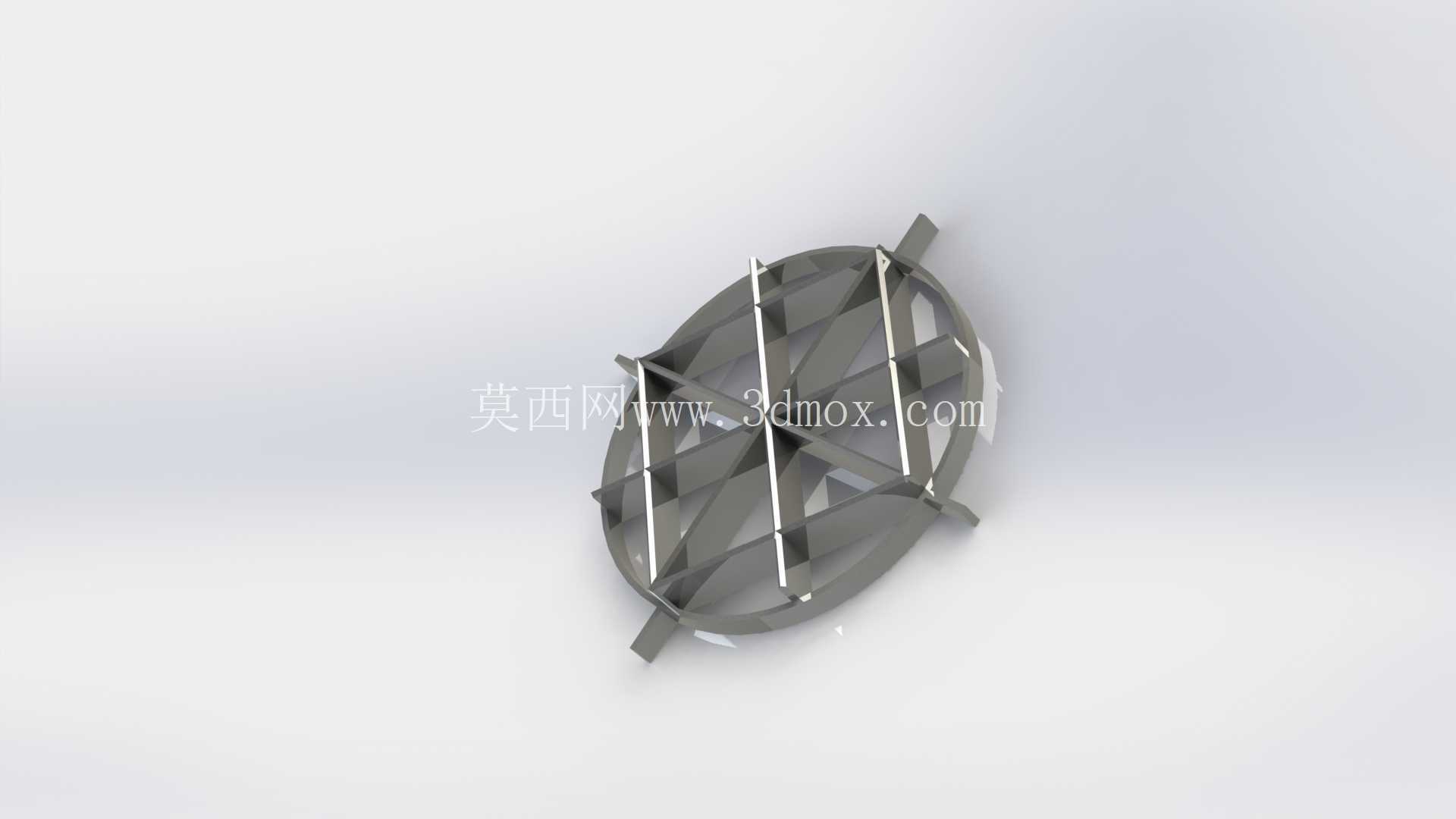

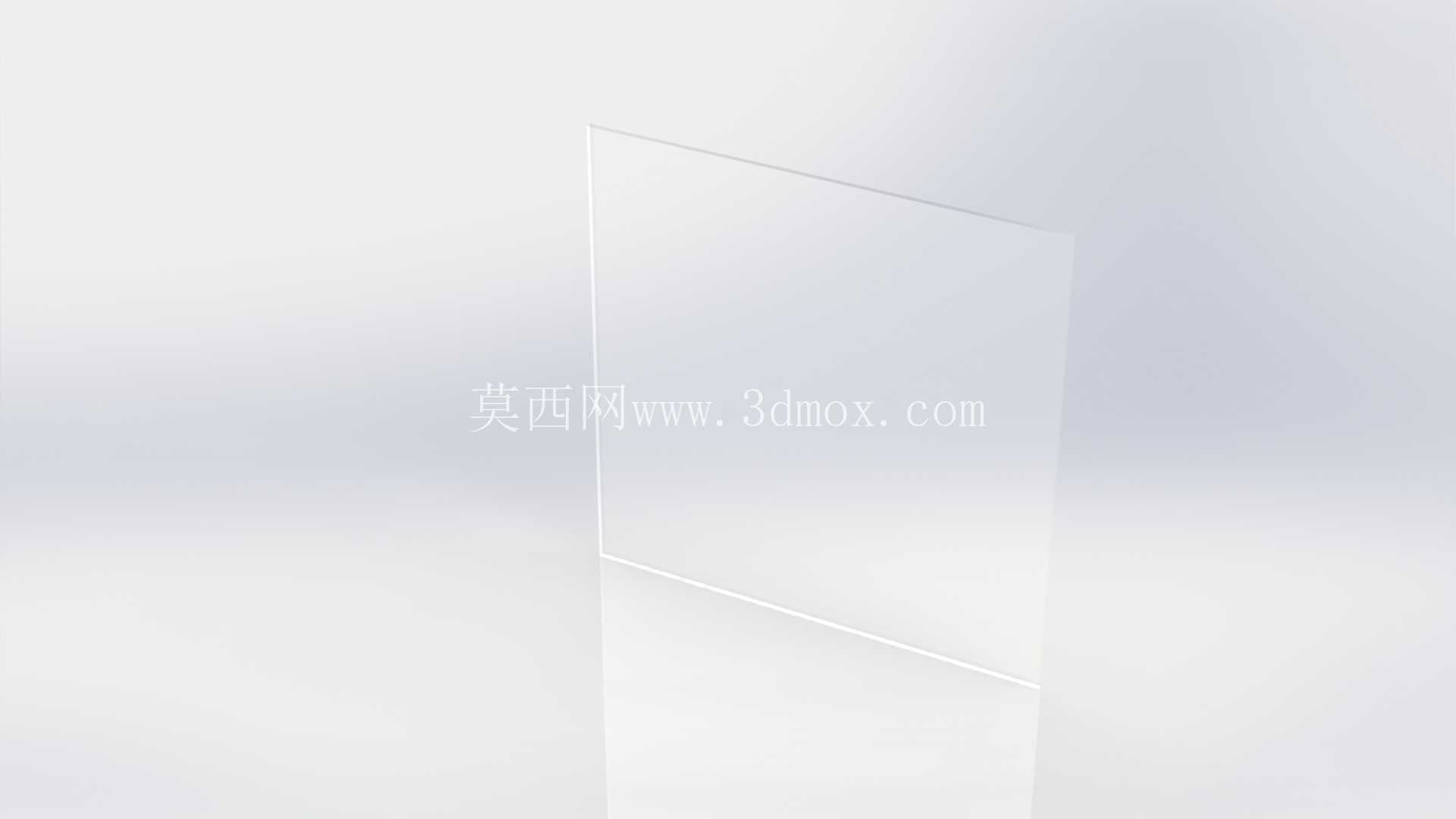

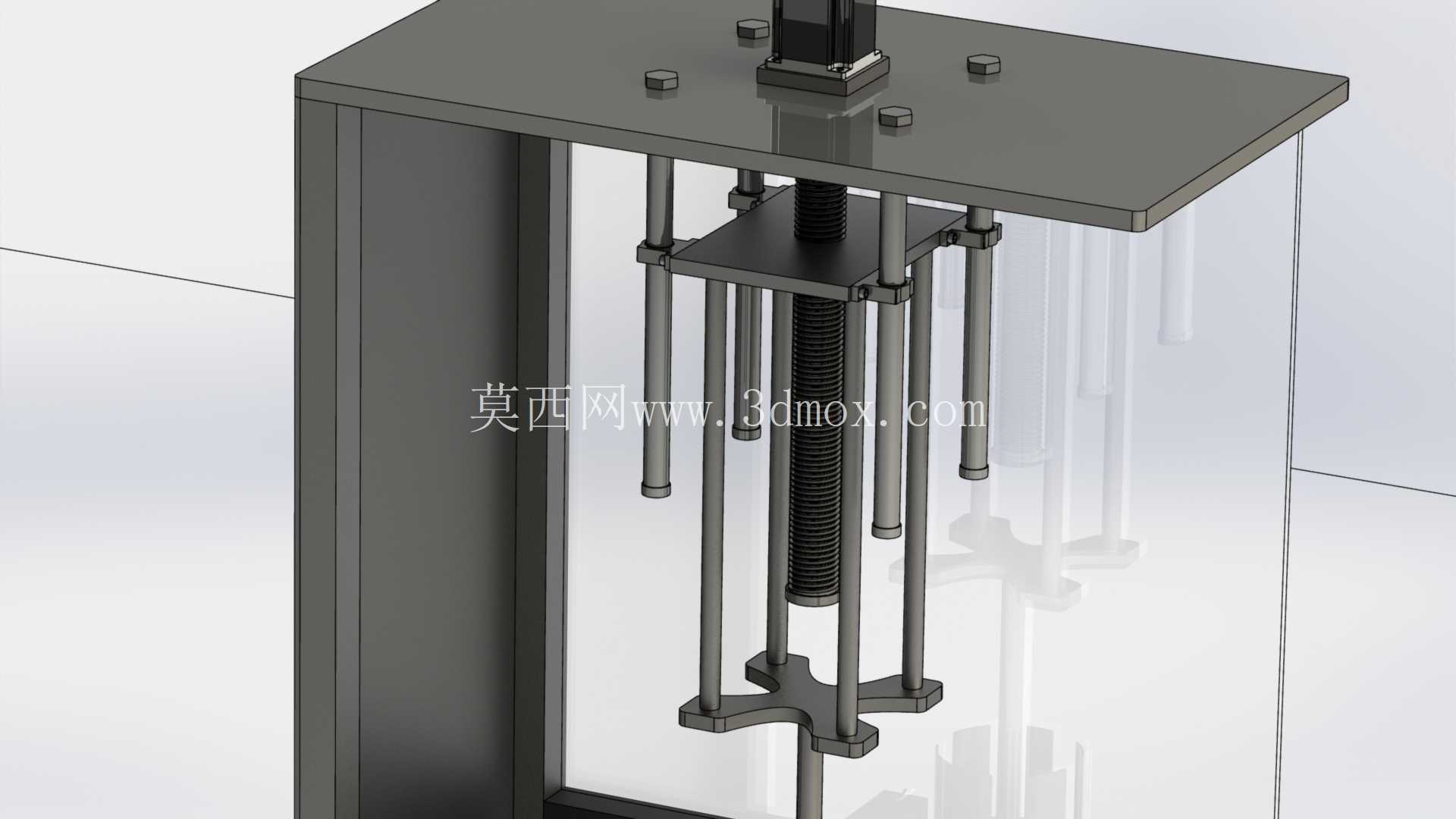

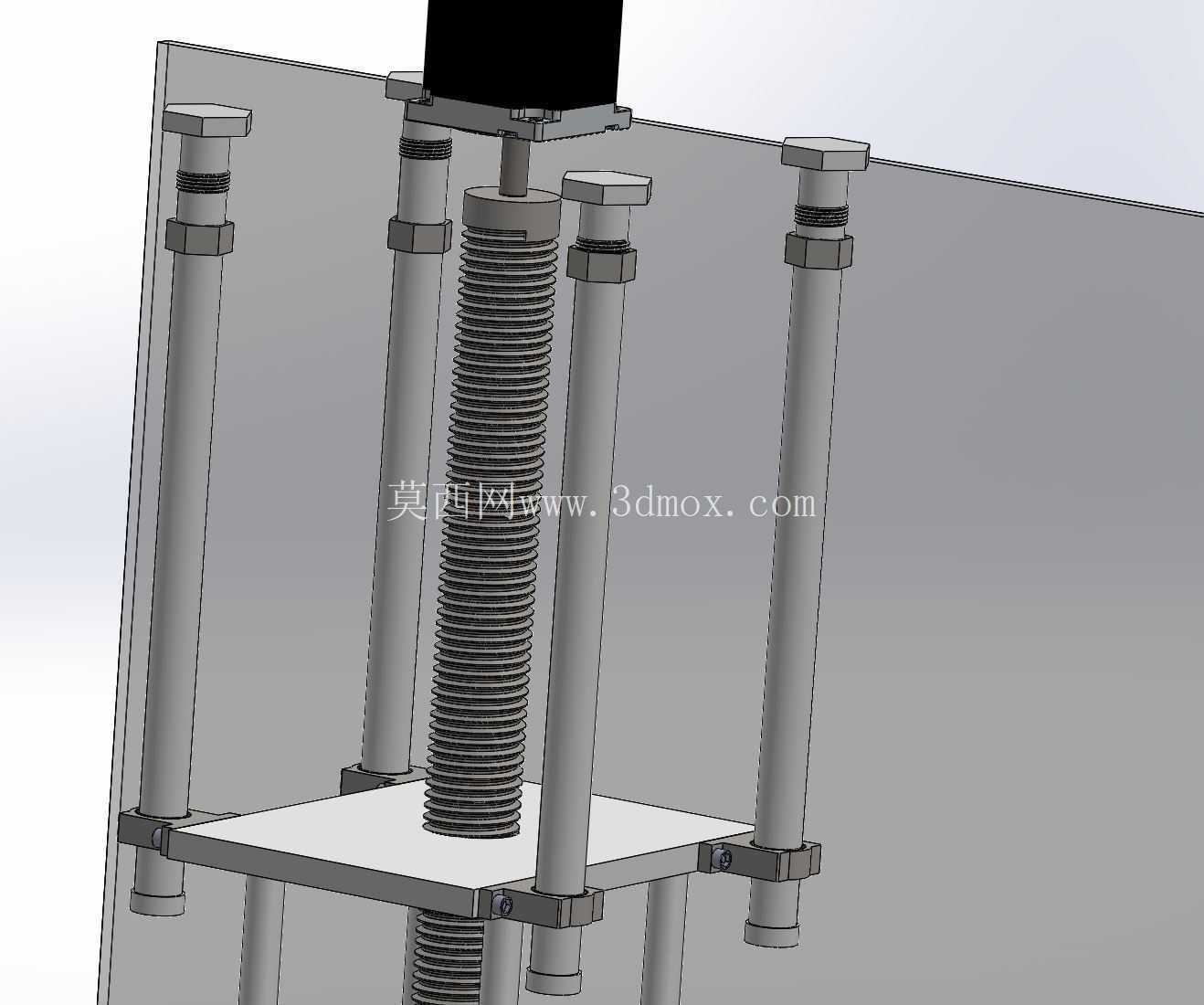

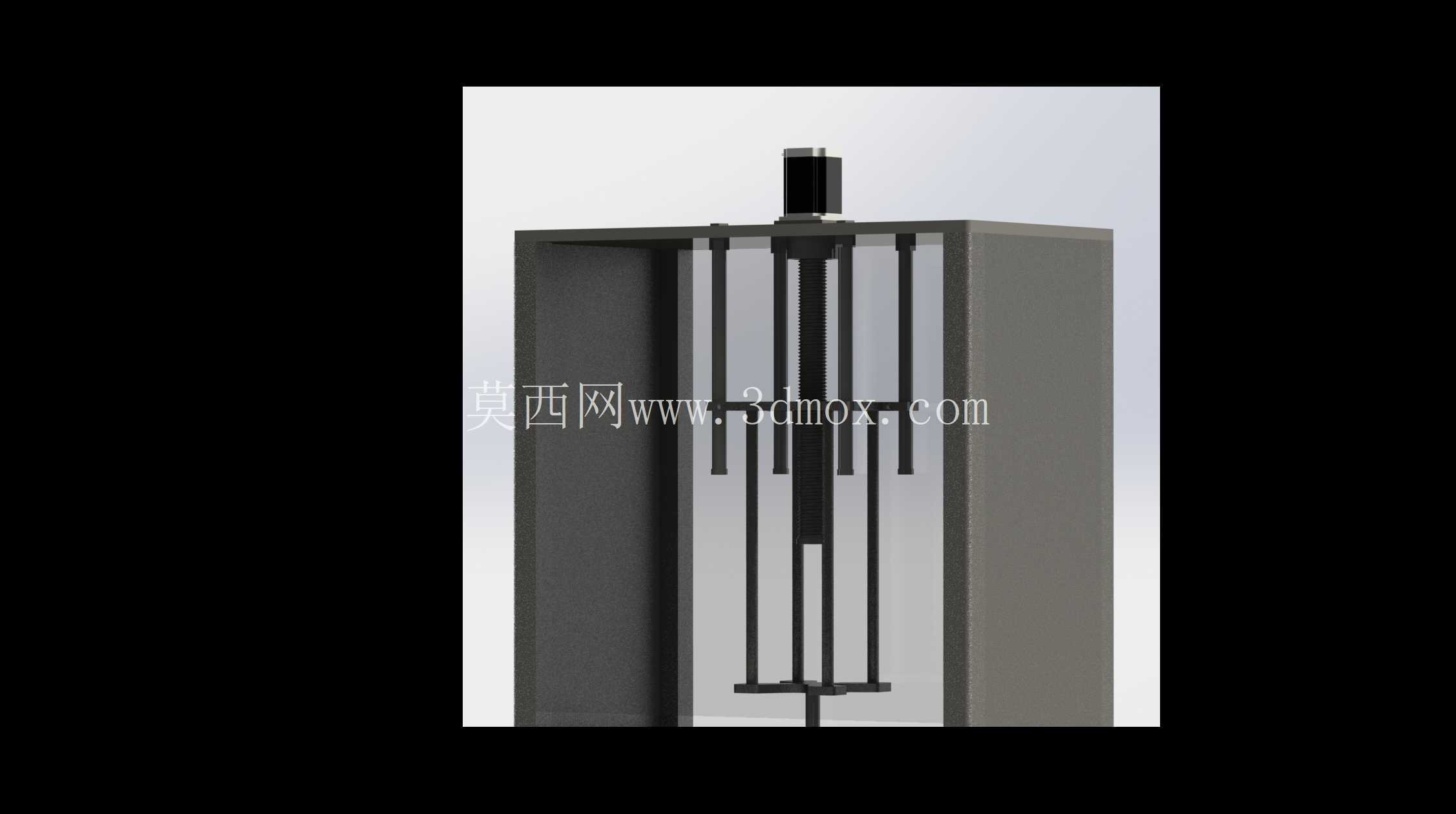

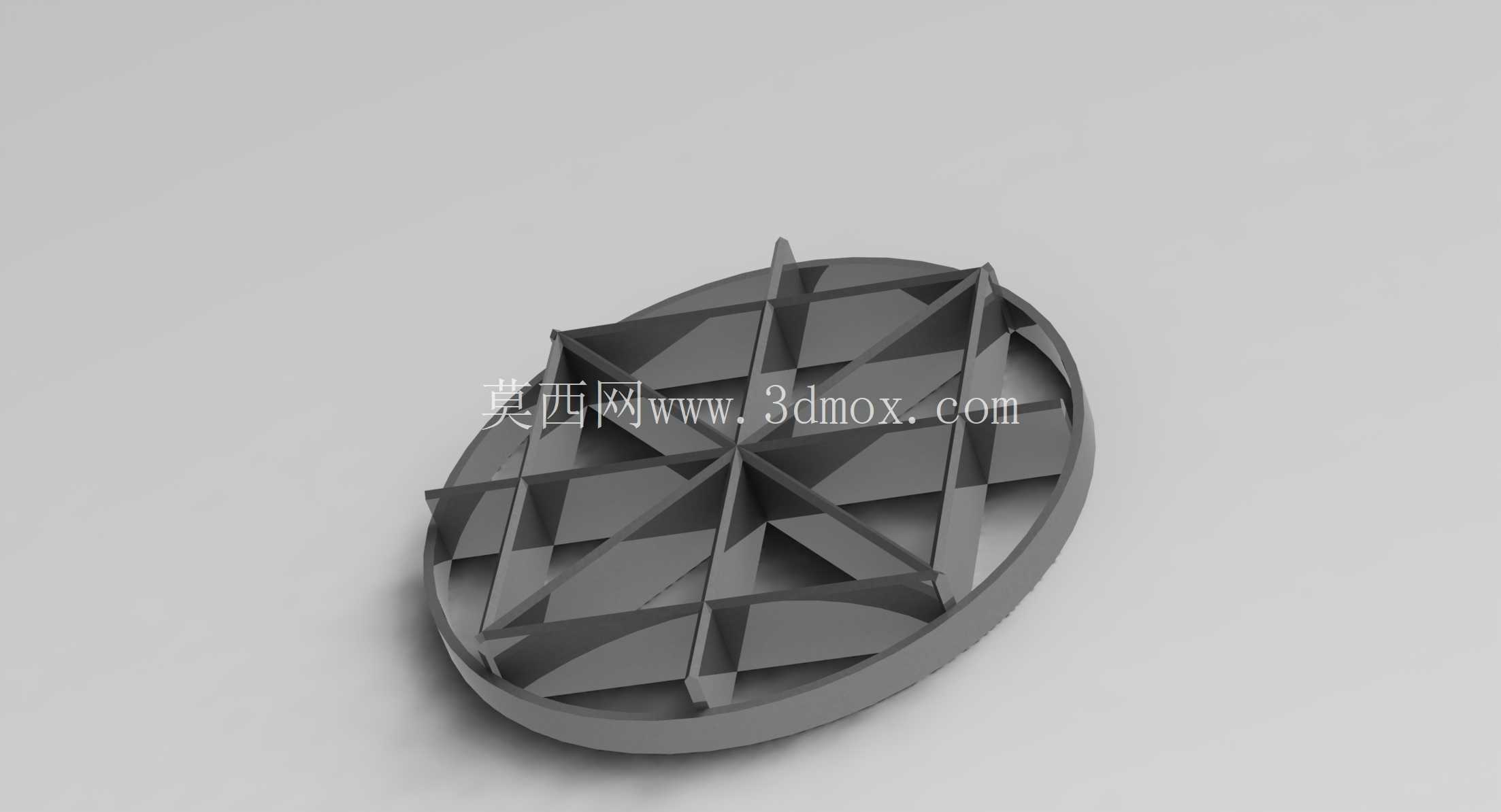

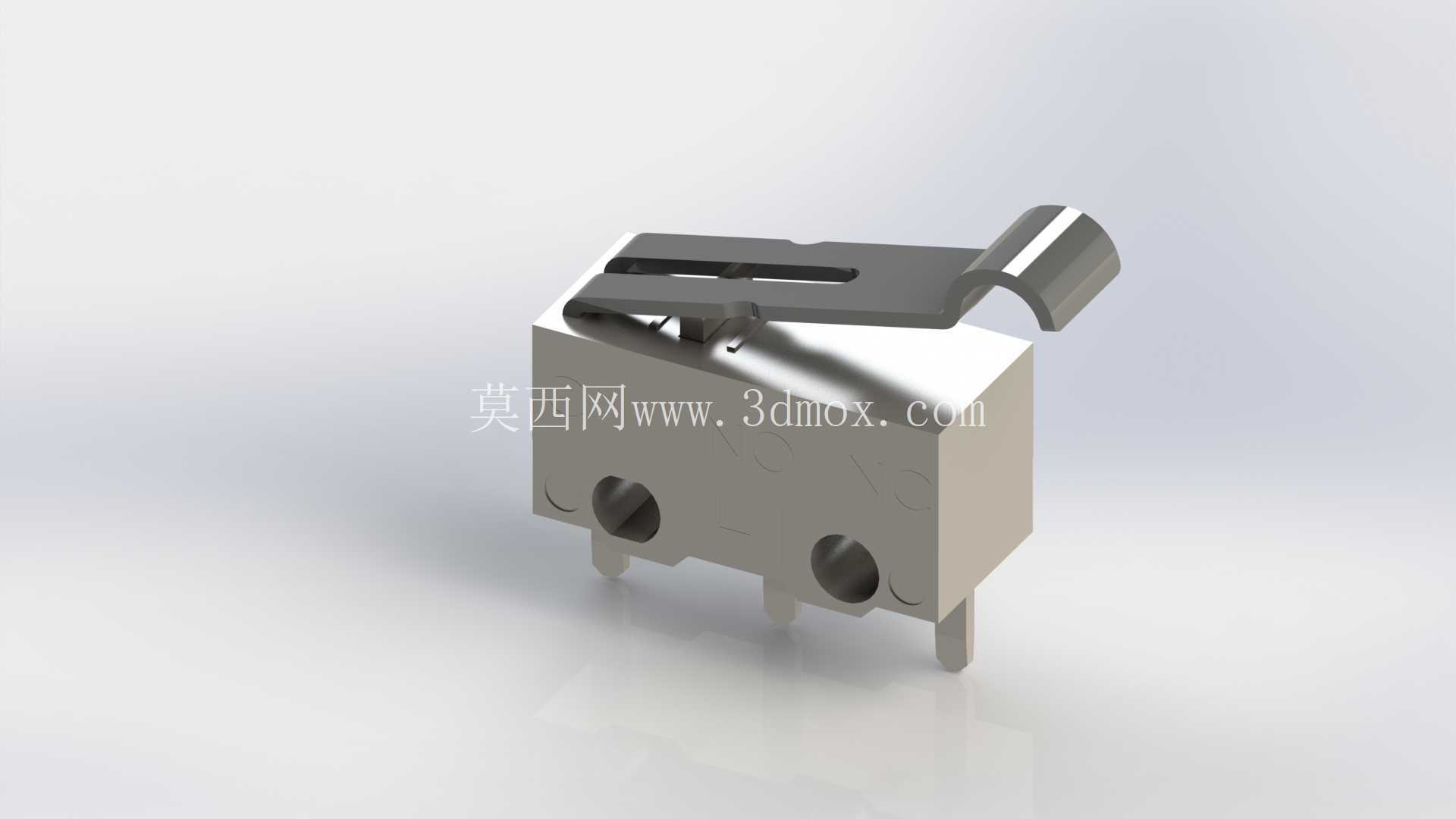

从功能实现逻辑来看，设备核心执行单元为垂直布置的压合裁切模组，压头行程通过限位结构做硬限位，可根据面饼厚度需求调整下压行程，保证每一张压制出的饼坯厚度公差控制在±0.5mm以内，裁切刃口与压头做集成式设计，下压到位后同步完成饼坯的压延与边缘裁切，无需二次修边作业。操作侧设置透明防护围挡，既可以观察压切作业的实时状态，也能避免操作人员肢体误入工作区造成机械伤害，围挡采用快拆式固定结构，日常清理面屑、维护刃口时可快速拆卸，无需借助专用工具。

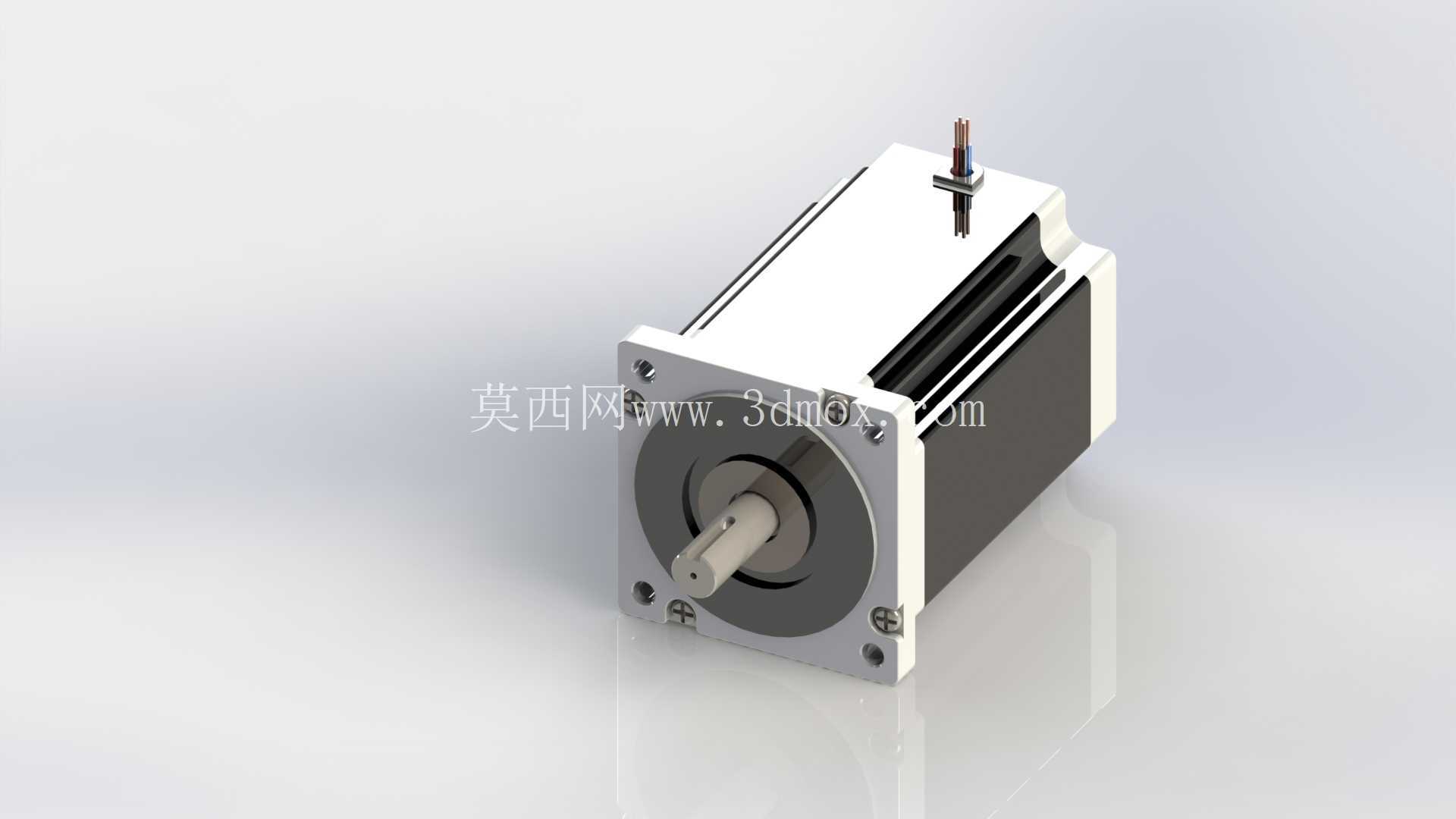

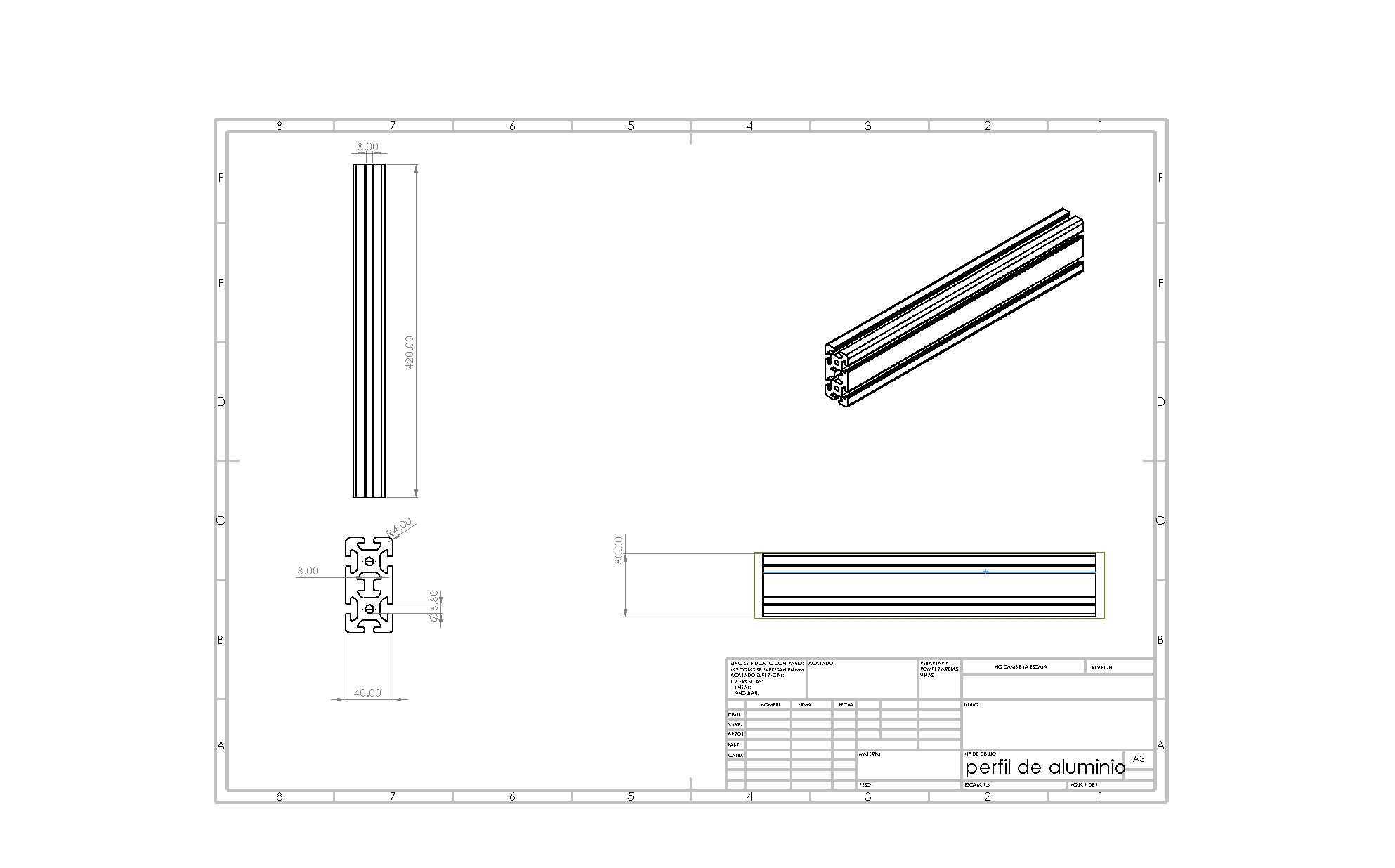

设计阶段优先考虑了食品加工场景的卫生要求，与面饼直接接触的压头、裁切刃口、承接台面均采用食品级不锈钢材质，层架主体采用工业铝型材拼装，型材槽口配套密封压条，避免面屑、油污堆积在型材缝隙中造成清洁死角。设备的驱动单元布置在工作区顶部的封闭舱内，与下方食品加工区做物理隔离，防止润滑脂滴落污染物料，电气走线全部沿型材内部槽道布置，外部无裸露线缆，降低清洁过程中线路遇水短路的风险。

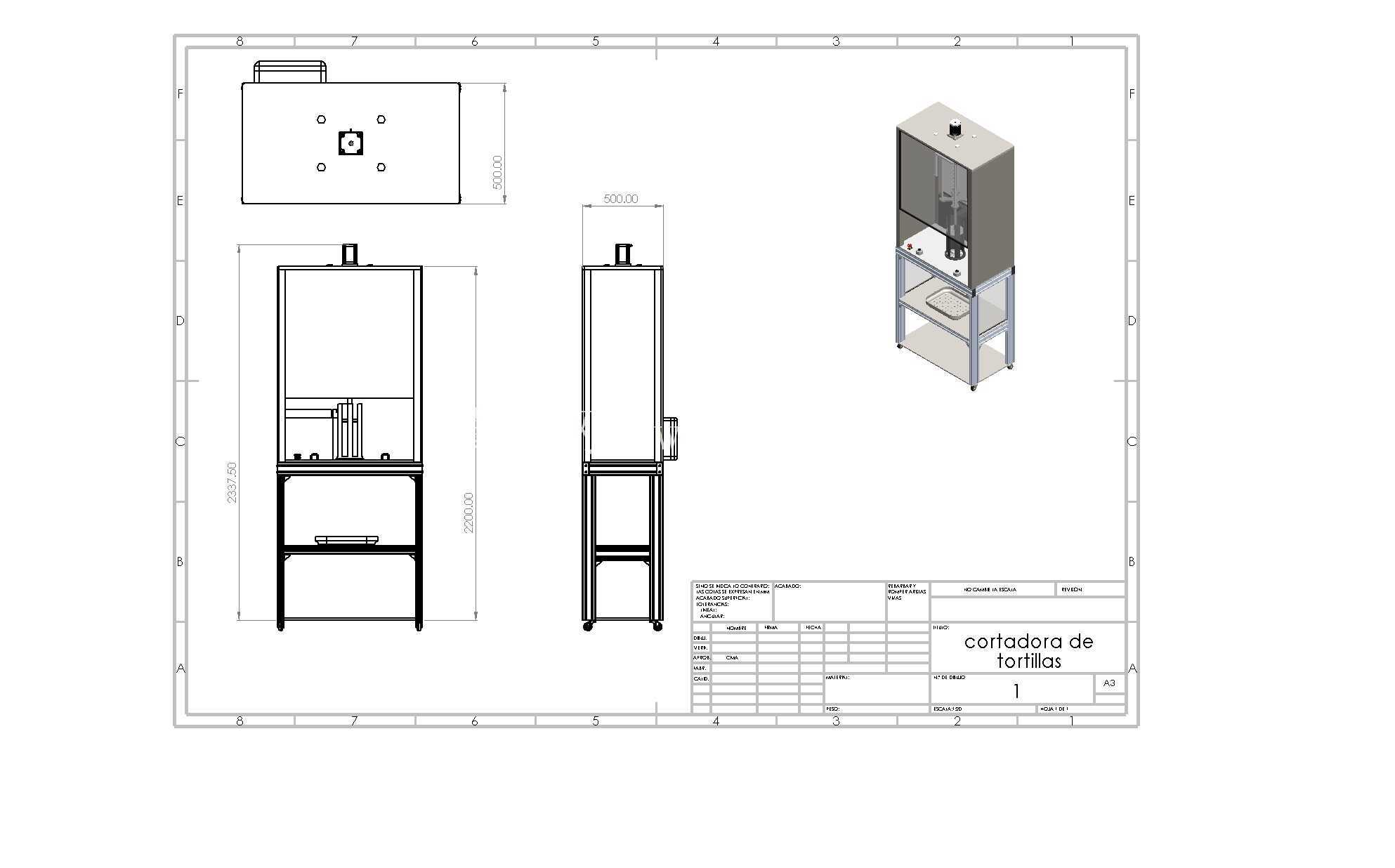

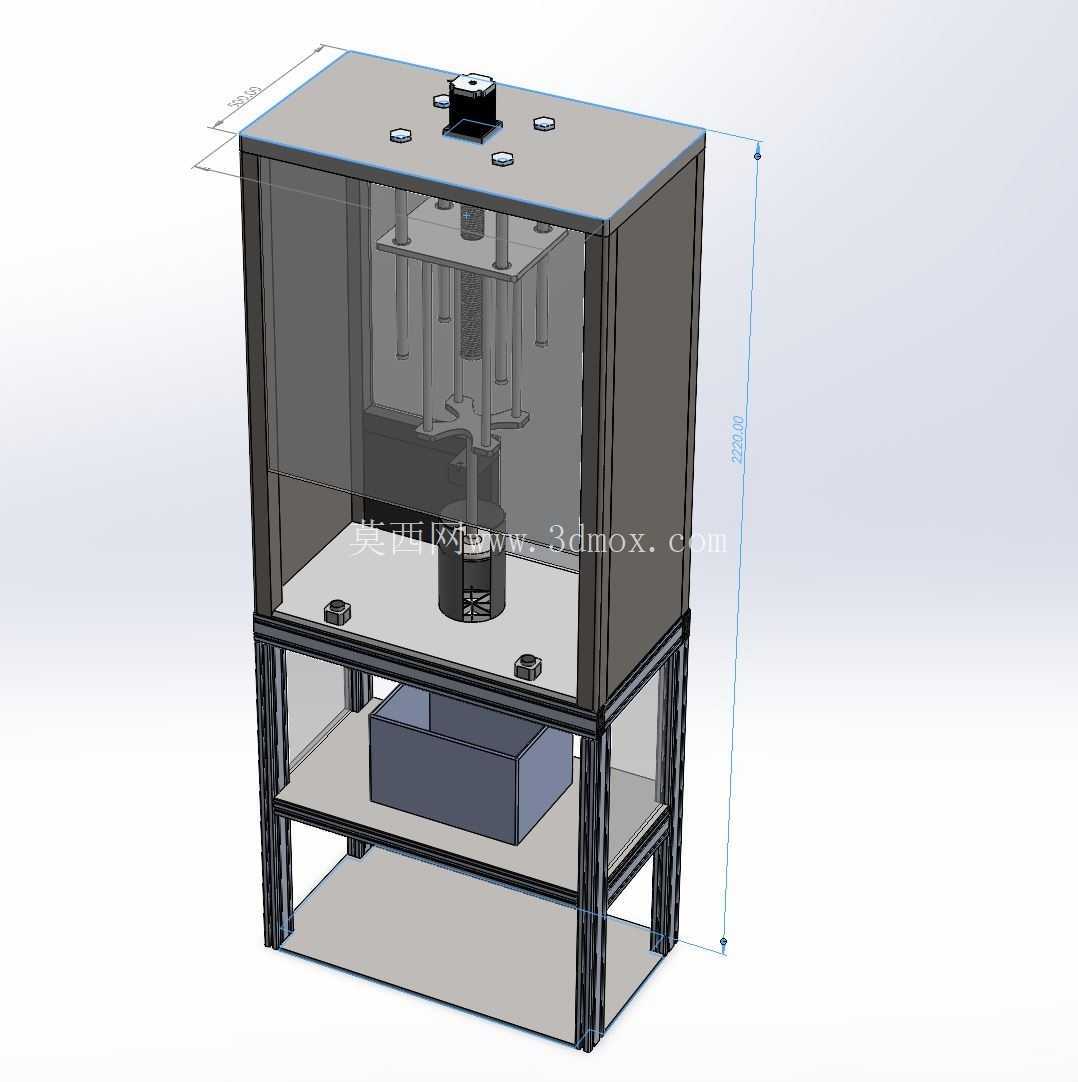

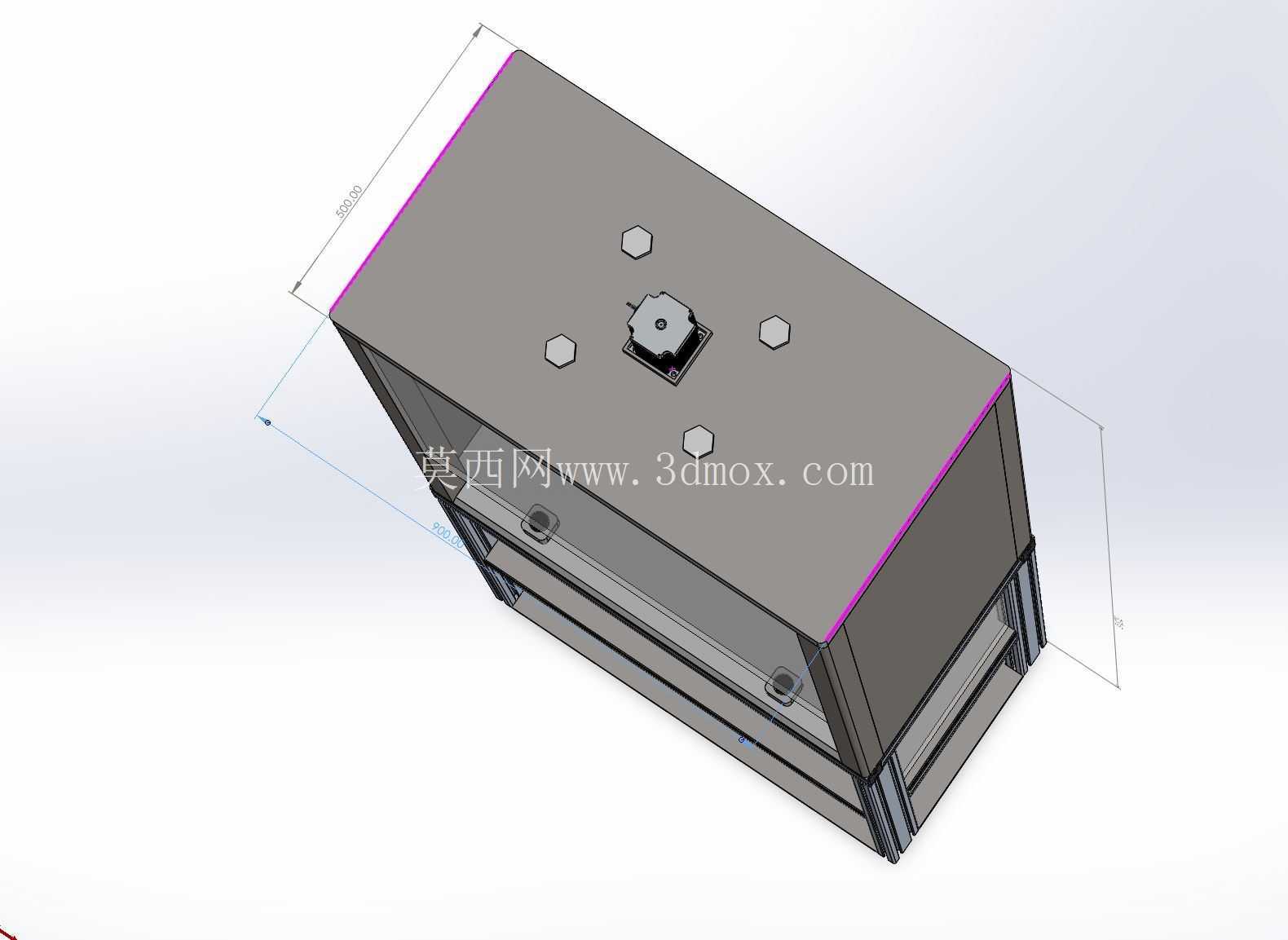

安装边界方面，设备整体占地尺寸约为800mm*600mm，总高度约1800mm，顶部驱动舱预留100mm的散热空间即可满足运行要求，设备后侧预留50mm的走线间隙，无需额外预留过大的维护通道，单人即可完成设备的移位、清洁与日常维护。操作位设置在设备正前方，操作人员仅需将预揉好的面坯放置在承接台面的定位区域，触发启动开关即可完成单次压切作业，单次作业周期约3秒，单小时产能可达到1000片以上，相比纯手工作业效率提升4倍以上，且成品一致性远高于手工制作。

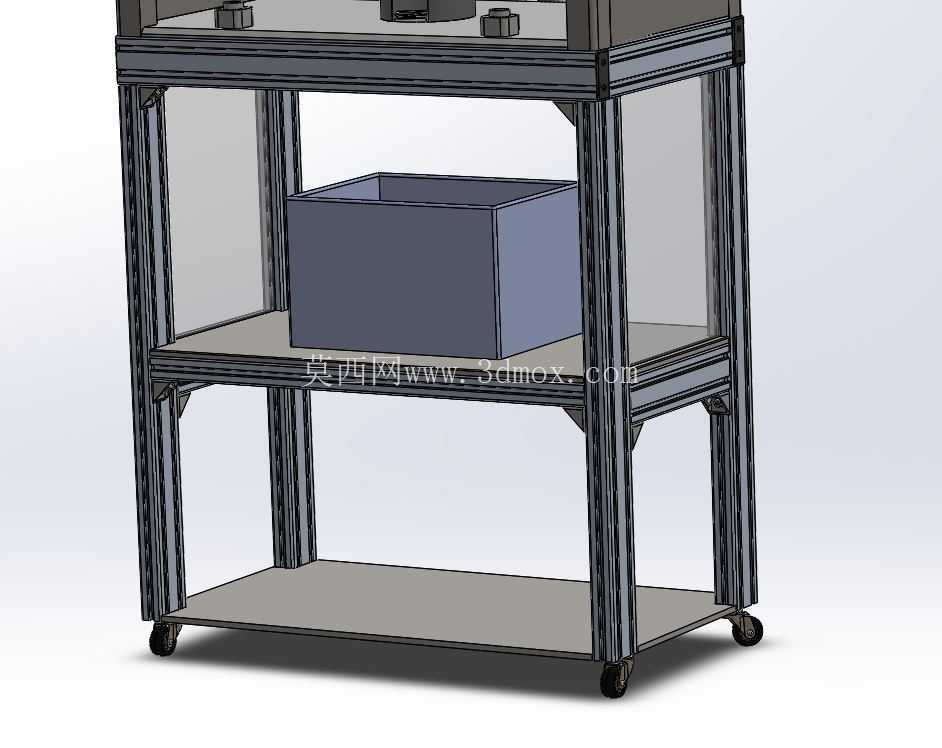

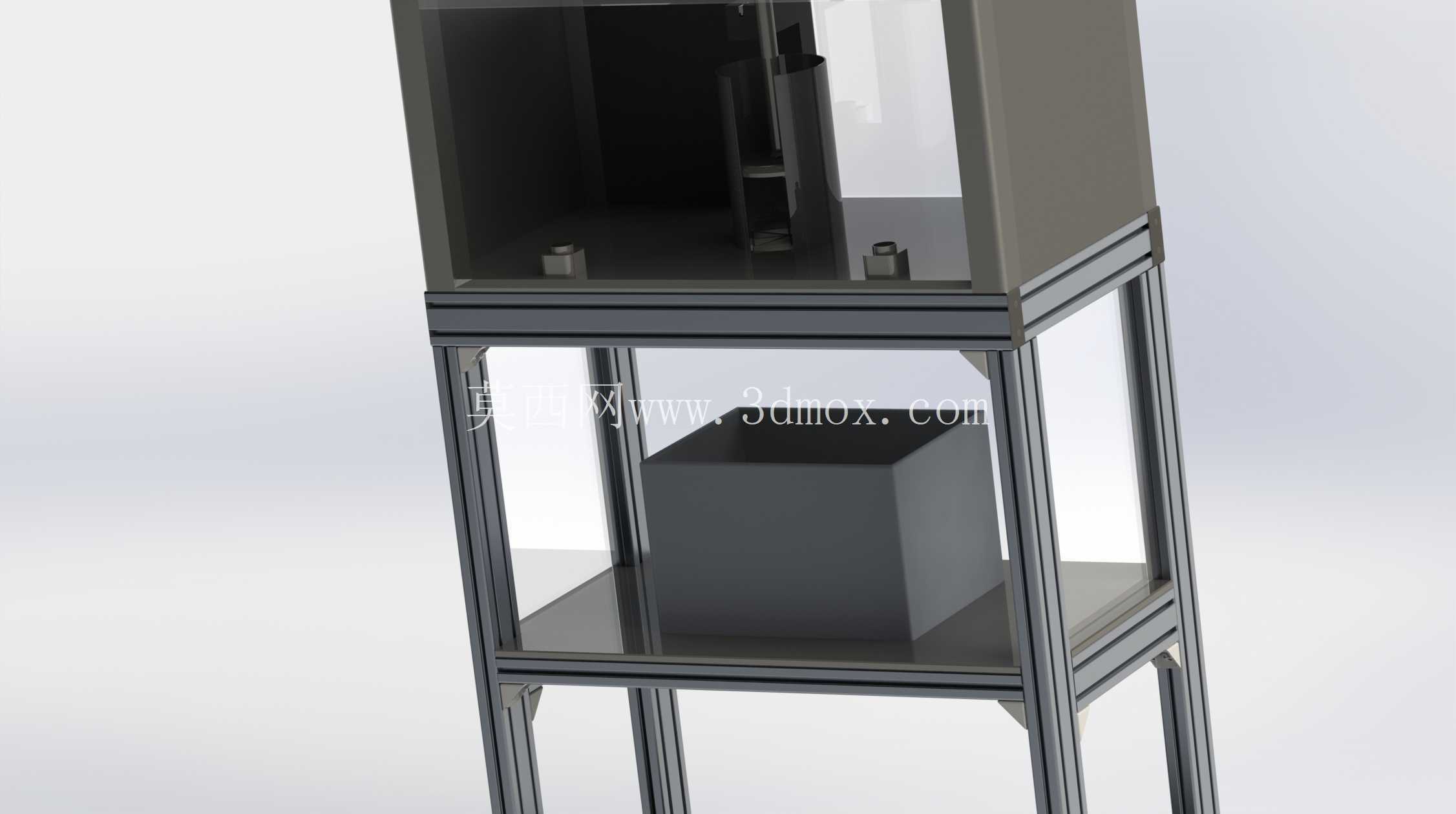

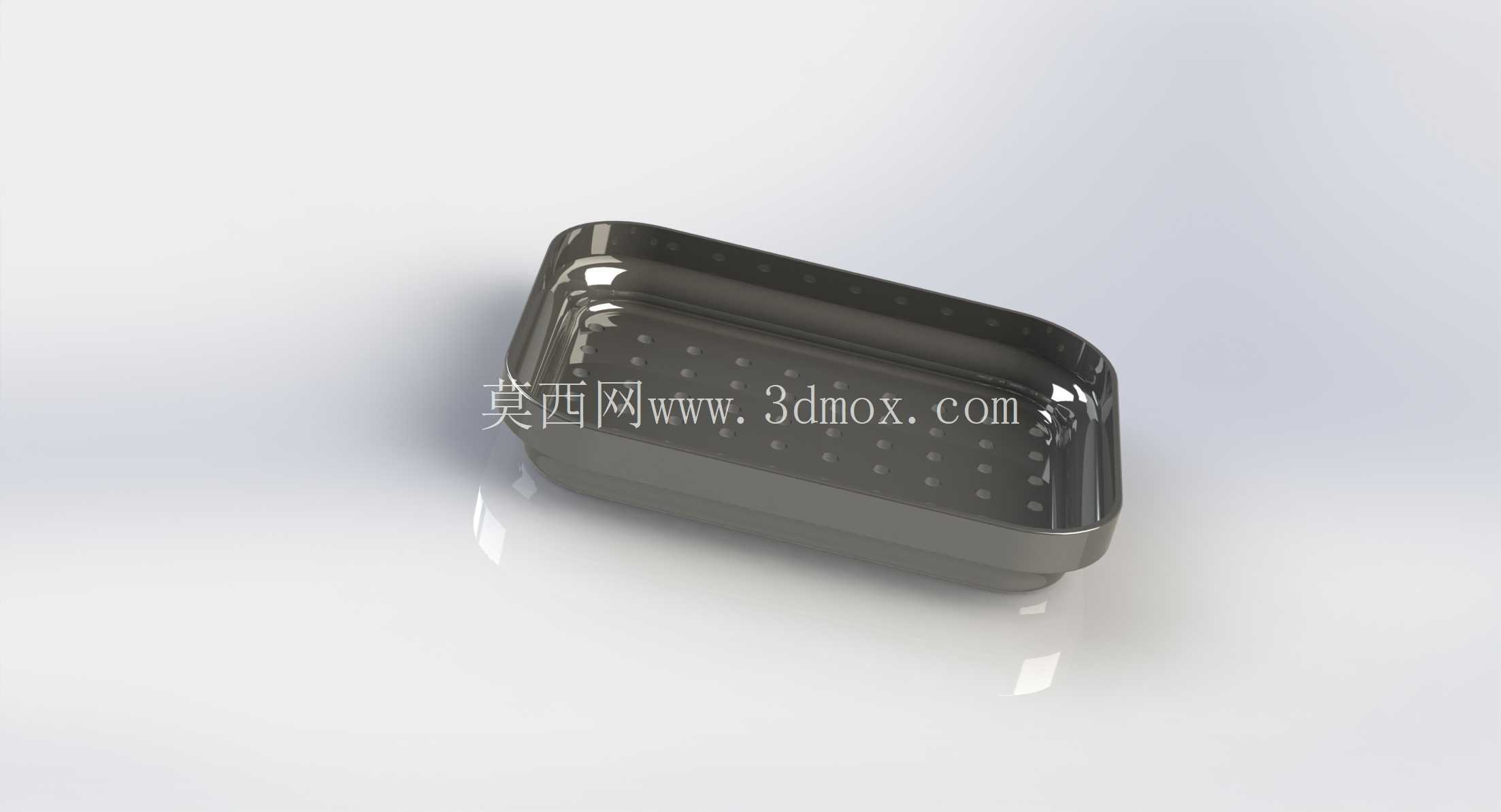

结构设计上做了多处适配小作坊生产的优化，比如中层的成品承接托盘采用抽拉式结构，压切完成的饼坯直接落入托盘内，累积到一定数量后可直接抽出托盘转运至下一煎制工序，托盘边缘做翻边处理，转运过程中不会出现饼坯滑落的问题。下层置物层可放置备用面坯、清洁工具等物料，减少操作人员来回取料的走动距离，优化作业动线。脚轮配置带刹车结构，设备移位到指定位置后踩下刹车即可固定位置，作业过程中不会出现设备滑移的问题。

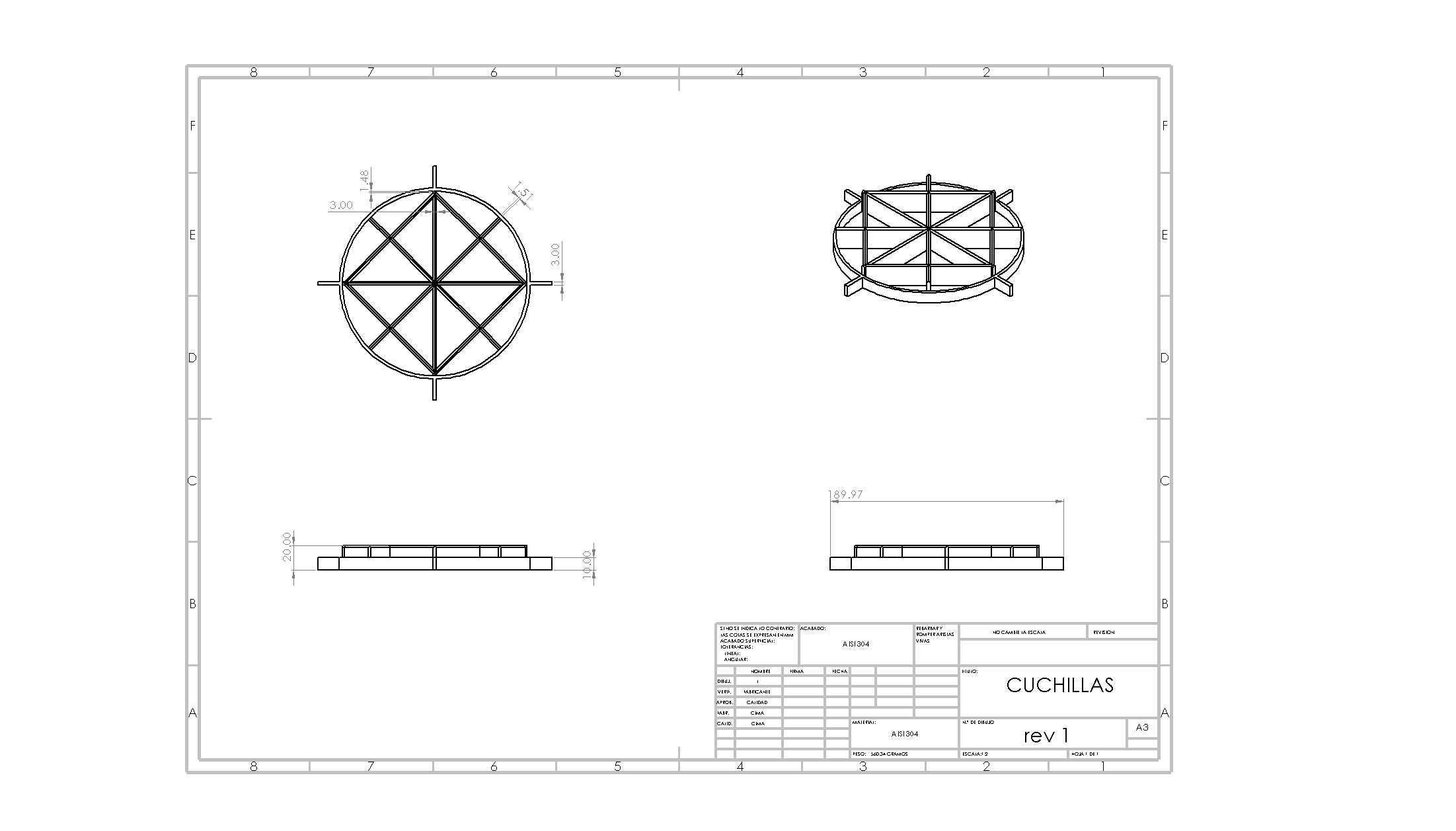

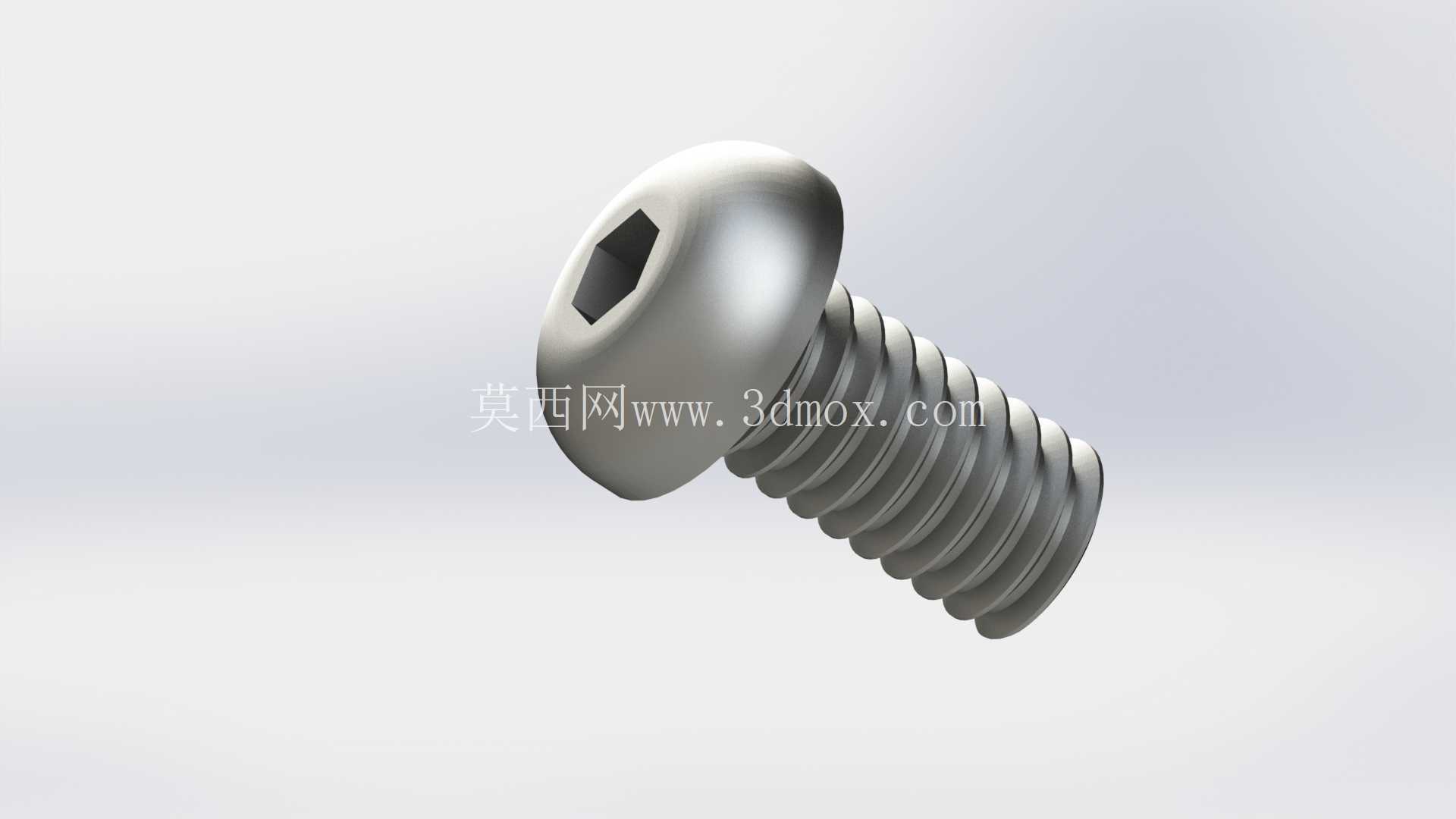

考虑到小型加工场景的操作人员大多没有专业设备维护经验，设备的易损件做了快换设计，裁切刃口采用螺栓固定结构，刃口磨损后仅需松开固定螺栓即可更换新刃口，无需专业机修人员即可完成更换操作。压头表面做镜面抛光处理，面坯不会粘连在压头表面，无需每次压切后手动刷油防粘，减少作业步骤的同时也降低了油污对成品口感的影响。设备的控制逻辑采用极简设计，仅设置启动、急停两个操作按钮，没有复杂的参数设置界面，操作人员经过5分钟简单培训即可独立操作，降低了使用门槛。
