带马特勒托利多动画的地磅称重承载台结构

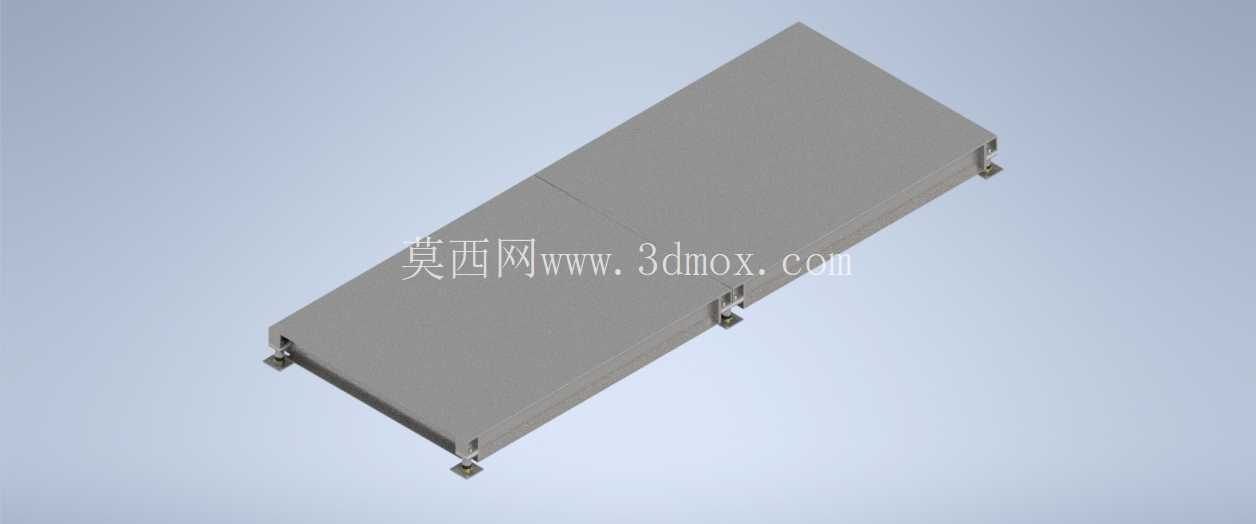

　　在大宗货物物流转运、厂区物料进出管控、矿山砂石料场出货核验、港口集装箱短驳称重这类场景里，静态整车称重设备是计量环节的核心硬件，本次呈现的称重承载台结构，适配公路货运常规载重车辆的整车计量需求，区别于动态轴重秤的分段检测逻辑，该结构采用整幅面承载设计，车辆行驶至台体中心停稳后即可完成全重计量，避免分段检测带来的轴荷累加误差。从结构设计逻辑来看，台体主体采用模块化拼接的承载面板设计，单块面板采用高强度低合金钢板折弯成型，面板下方排布纵向加强筋与横向承重梁，筋板间距经过载荷仿真校核，在额定满载工况下，面板最大挠度控制在允许范围内，避免长期受载出现塑性变形，影响计量精度。

　　台体的支撑端预留了称重传感器的安装位，每个支撑脚的安装面都做了铣平处理，保证传感器受力面与台体支撑面完全贴合，避免偏载带来的分力损耗，支撑脚位置还设计了横向限位结构，防止车辆上下台体时产生的水平冲击力导致台体移位，同时预留了检修间隙，方便后期传感器更换与水平校准作业。台体的侧边设计有导向限位边，高度略高于承载面，既可以引导车辆准确驶入称重区域，也能避免车辆偏移后轮台刮蹭台体侧面结构，台体拼接处采用高强度螺栓连接，连接面做了定位销孔设计，保证多段台体拼接后上平面的平面度误差控制在毫米级，避免车辆驶过拼接缝时产生冲击载荷，影响传感器使用寿命。

　　考虑到户外使用场景，台体所有钢结构焊接处都做了满焊处理，焊后打磨平整做抛丸除锈，表面喷涂防腐耐磨涂层，能够适应露天堆场、矿区这类多粉尘、高湿度甚至有轻度腐蚀介质的使用环境，台体底部预留了排水间隙，避免雨天积水浸泡钢结构与传感器组件，延长设备整体使用寿命。安装边界方面，该台体结构适配常规浅基坑与无基坑两种安装形式，无基坑安装时需要配套两侧引坡结构，引坡与台体衔接处预留10-15mm的伸缩间隙，避免热胀冷缩导致引坡顶推台体影响计量精度；浅基坑安装时，基坑侧壁需要预留检修通道，台体底部与基坑地面预留足够的安装操作空间，方便后期维护人员进入调整传感器水平、清理底部淤积的杂物。台体的整体长度覆盖常规货运卡车的轴距范围，宽度满足双车道？不，不对，该台体为单车道称重设计，宽度适配常规货运车辆的轮距，两侧预留足够的安全余量，避免车轮驶出称重台面。配套的马特勒托利多动画演示内容，完整还原了车辆驶入台体、传感器受力、信号传输、计量读数、车辆驶离的全流程动作，能够直观展示台体在受载过程中的受力分布与结构形变趋势，对于结构设计人员来说，可以通过动画直观观察不同载荷位置下的台体受力变化，优化筋板排布与支撑点位置，在保证结构强度的前提下尽可能降低台体自重，减少材料成本与现场安装的吊装难度。

　　在实际选型适配过程中，该结构可以根据用户的实际称重需求调整额定载荷参数，针对港口重载集装箱卡车的使用场景，可以加厚面板厚度、加密加强筋间距、选用大量程的称重传感器；针对厂区内部轻型货车转运的场景，可以适当优化结构尺寸，降低整体制造成本。台体的接线端设计在侧边的密封接线盒内，所有传感器的信号线缆都通过台体内部的穿线孔汇集到接线盒，避免线缆外露被车辆碾压或者被鼠类啃咬，接线盒采用密封设计，防护等级满足户外使用要求，能够防止雨水、粉尘进入盒内影响信号传输稳定性。不同于小型台秤的一体化结构，这种大尺寸卡车称重台的模块化设计，能够拆分后进行长途运输，到达现场后再进行拼接组装，降低运输成本与现场吊装的难度，单个模块的重量控制在常规吊装设备的额定起重量范围内，不需要动用超大吨位的吊装设备即可完成安装作业。在结构细节处理上，台体的所有外露棱角都做了倒角打磨处理，避免安装与维护过程中划伤作业人员，支撑脚的调节结构可以在安装时微调台体的水平度，保证四个角的传感器受力均匀，避免出现角差过大影响计量精度的问题。
