24W户外亮化长条洗墙灯结构设计

这款24W功率的长条洗墙灯，核心定位是建筑立面泛光照明场景，日常可覆盖住宅底商外立面、精品门店门头、商业步行街沿街建筑、银行网点外墙等多种户外亮化需求，通过大角度匀光输出，将光线均匀投射在建筑墙面上，弱化明暗交界的生硬感，勾勒建筑轮廓的同时，不会产生刺眼的眩光影响周边行人与行车视线。

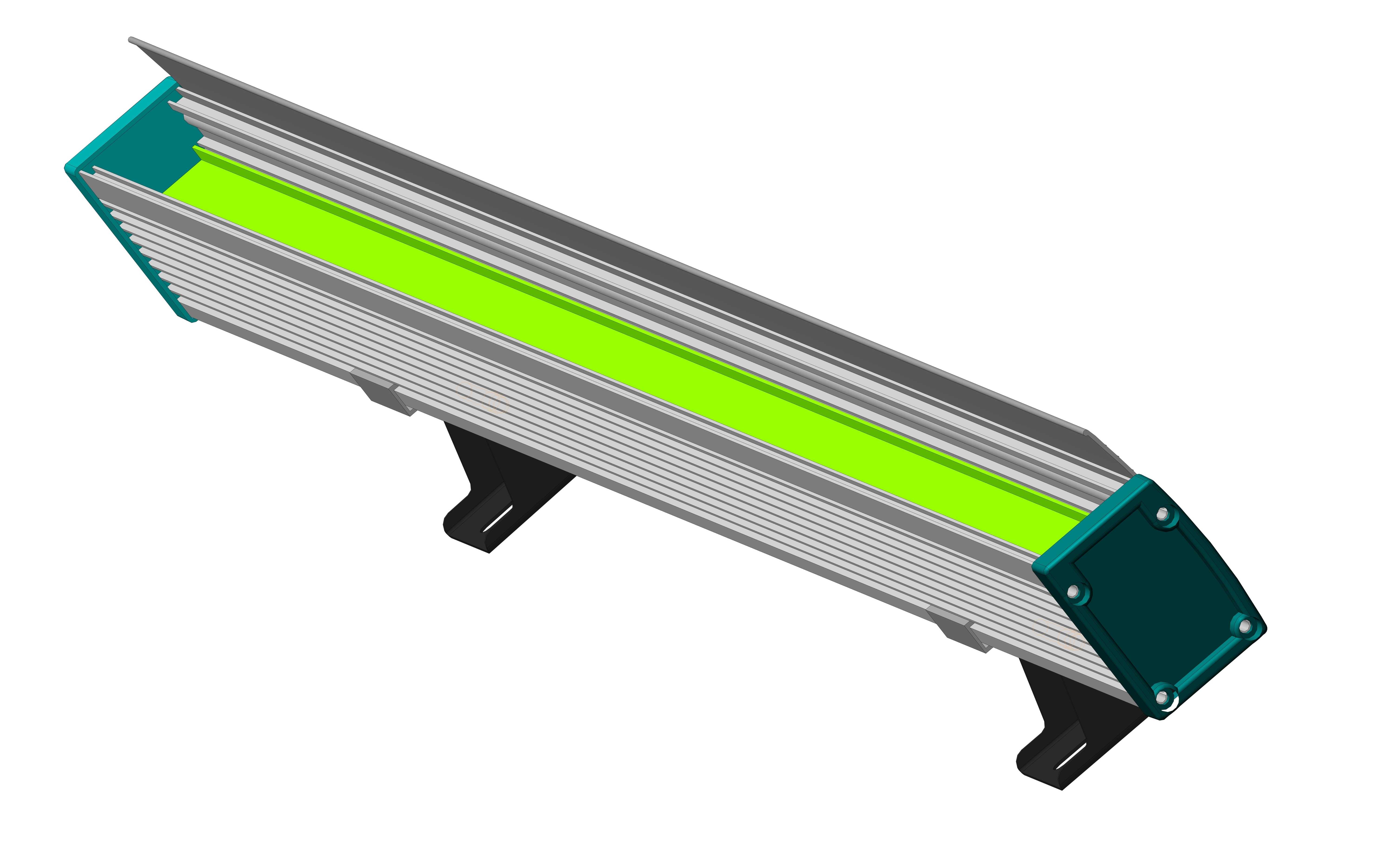

从结构设计逻辑来看，壳体采用铝合金压铸成型工艺，外壳表面做了密集的平行散热筋结构，并非单纯的装饰造型——24W的LED光源在持续点亮过程中会产生稳定热流，这些沿灯体长度方向排布的散热筋，能在不增加灯体整体宽度的前提下，大幅提升壳体与空气的接触面积，配合铝合金本身优异的导热性能，可将光源工作温度控制在合理区间，避免长期高温加速光源光衰，延长整灯使用寿命。灯体两端采用深绿色的端盖封边，端盖与主壳体之间预留了密封胶圈的安装槽位，装配时通过螺丝压紧胶圈，可实现IP65级别的防水防尘能力，完全适配户外露天安装的使用环境，应对雨天喷淋、扬尘堆积等工况都不会出现内部电路进水进灰的问题。

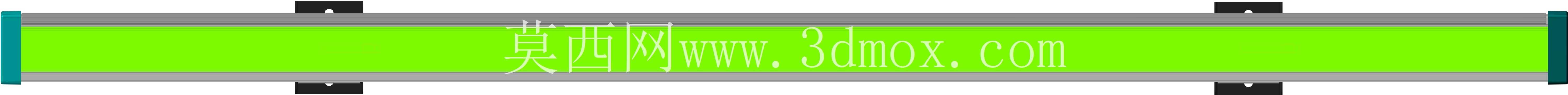

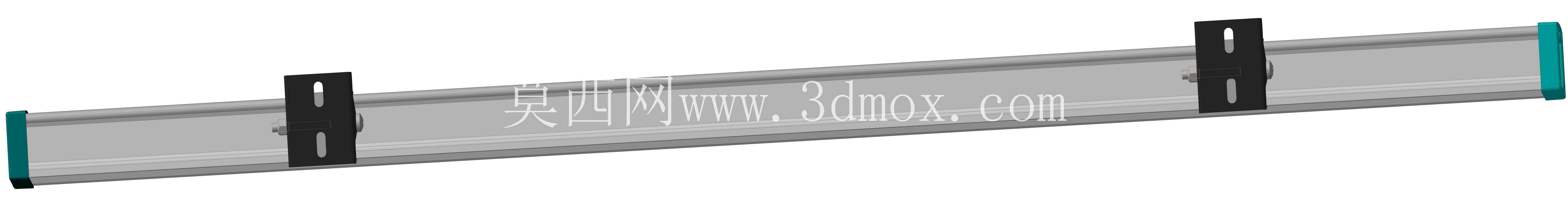

灯体的发光面采用高透光学透镜搭配柔光扩散层，出光角度经过调校，能够在距离墙面0.3-1.5米的安装距离下，形成宽度均匀的光带，不会出现中间亮边缘暗的光斑断层。灯体底部配套了两个可调节角度的安装支架，支架上开有长条形安装孔，一方面可以适配不同孔距的安装基面，不管是墙面预埋的膨胀螺丝还是型材上的预装孔位，都能通过长孔微调对齐，降低现场安装的对位难度；另一方面支架与灯体的连接位置带有角度锁紧结构，安装时可以根据投射需求，在0-45度范围内调整灯体的俯仰角度，调整到位后拧紧侧边的锁紧螺丝即可固定角度，无需额外定制转接配件。

从安装边界尺寸来看，整灯为长条型结构，截面宽度控制在70mm以内，高度不超过60mm，安装后突出墙面的尺寸较小，不会在白天破坏建筑外立面的整体整洁感。布线位置设计在灯体一端的端盖处，预留了防水接头的安装位，现场布线时可直接将户外防水线缆通过接头接入内部接线端子，无需额外做防水处理。内部的光源板采用贴装方式固定在壳体内侧的导热平面上，装配时在接触面涂覆导热硅脂，进一步降低热阻，让光源产生的热量能够快速传导到外部散热筋上。驱动电源内置在灯体内部的独立腔室，与光源腔做了分隔设计，避免电源工作产生的热量集中在光源区域，同时也能防止光源腔的冷凝水渗入电源部分造成电路短路。

在实际选型应用中，这款24W的洗墙灯属于中小功率段的亮化产品，单灯有效洗墙高度可达3-4米，多灯串联排布时，灯体两端的遮光结构可以避免相邻灯具之间出现光线重叠的亮斑，沿建筑轮廓连续安装时能够形成连贯均匀的光带。压铸壳体的表面做了户外耐候喷塑处理，长期暴露在紫外线照射、雨水侵蚀的环境下，不会出现壳体锈蚀、涂层脱落的问题，适配不同地区的户外使用环境。支架的材质采用加厚冷轧钢，表面做镀锌防锈处理，能够承受灯体自身重量以及户外大风载荷，不会出现长期使用后支架变形、灯体下垂移位的问题。
