汽轮机用高精度轴颈轴承结构

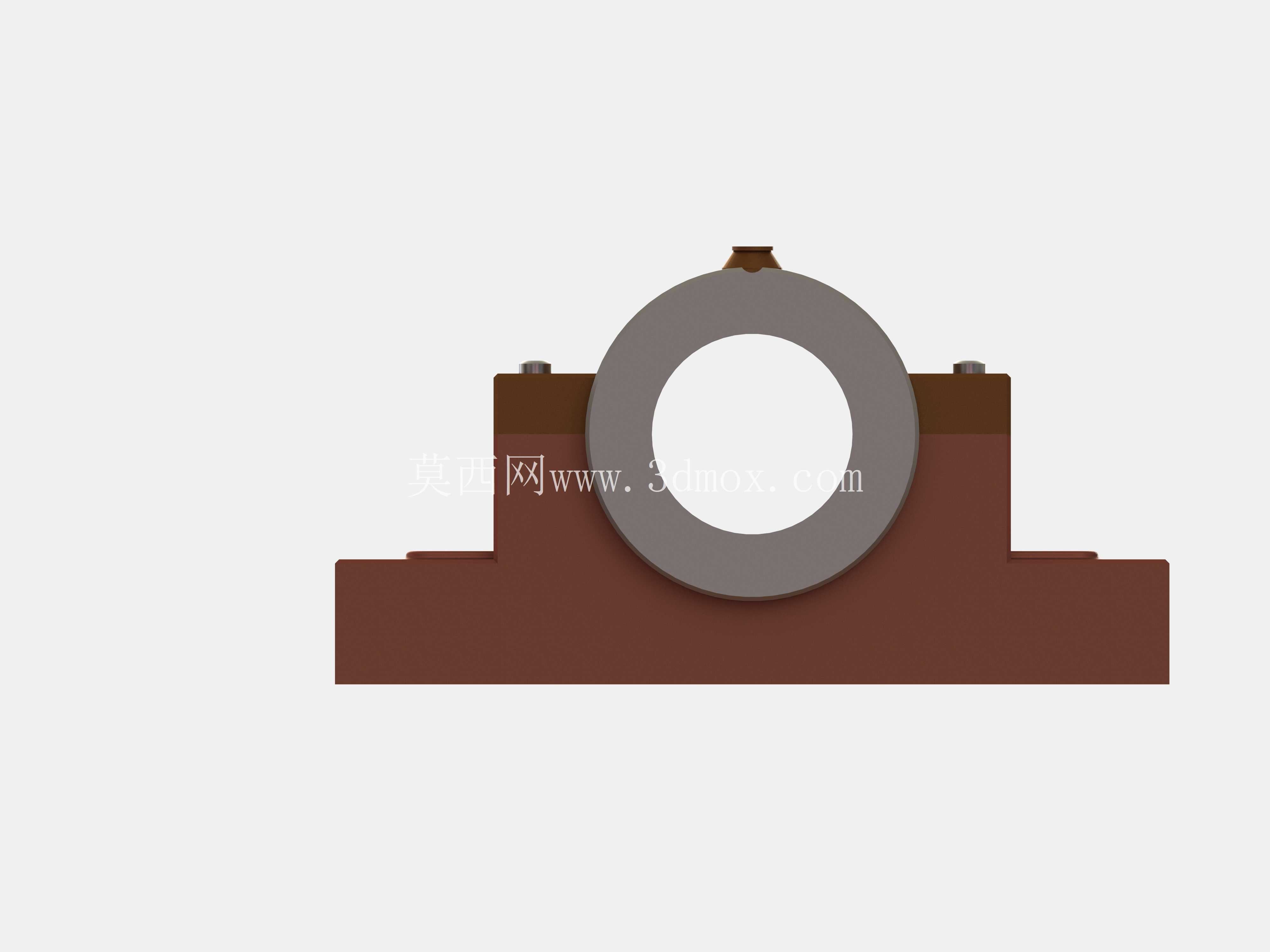

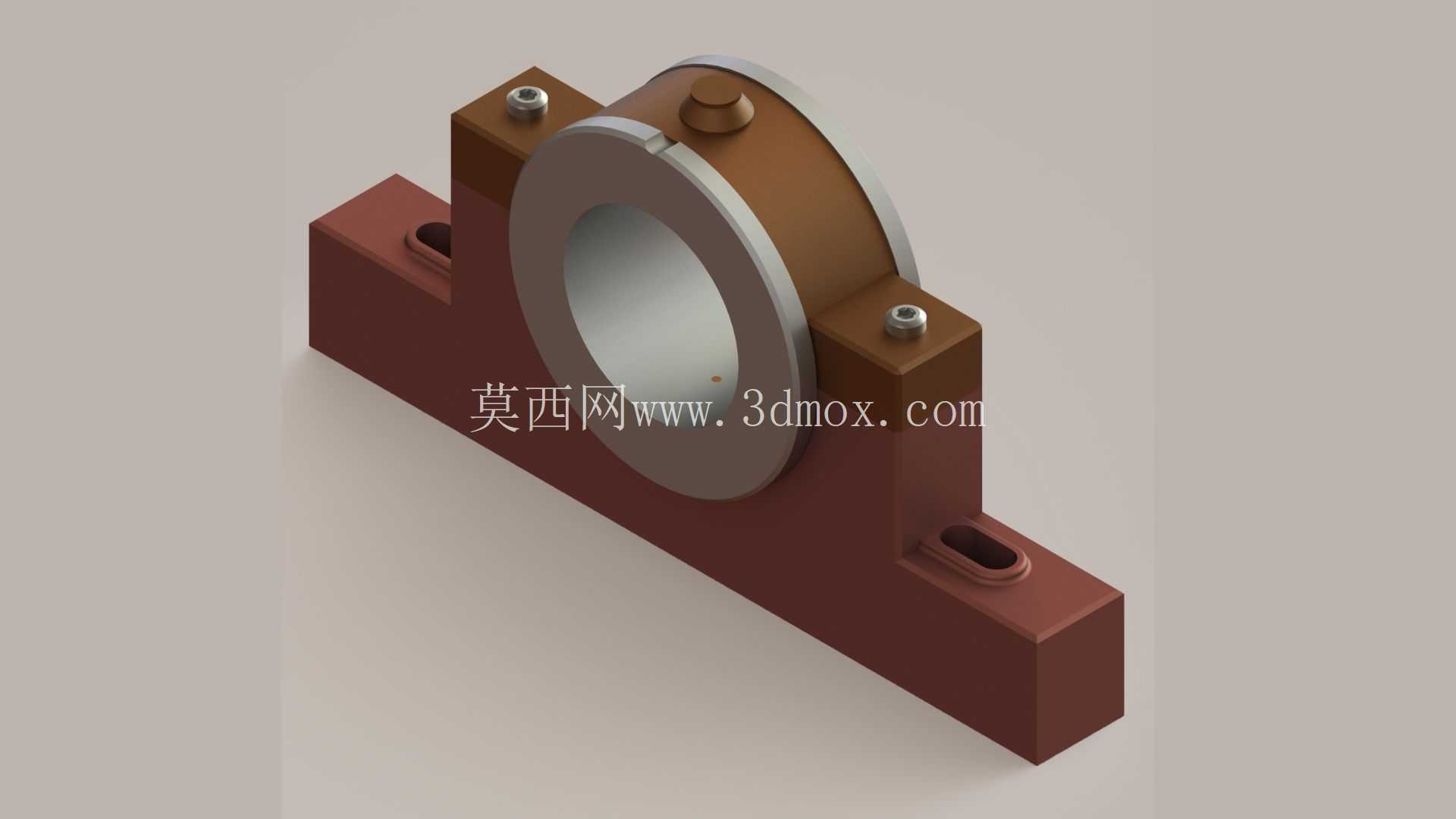

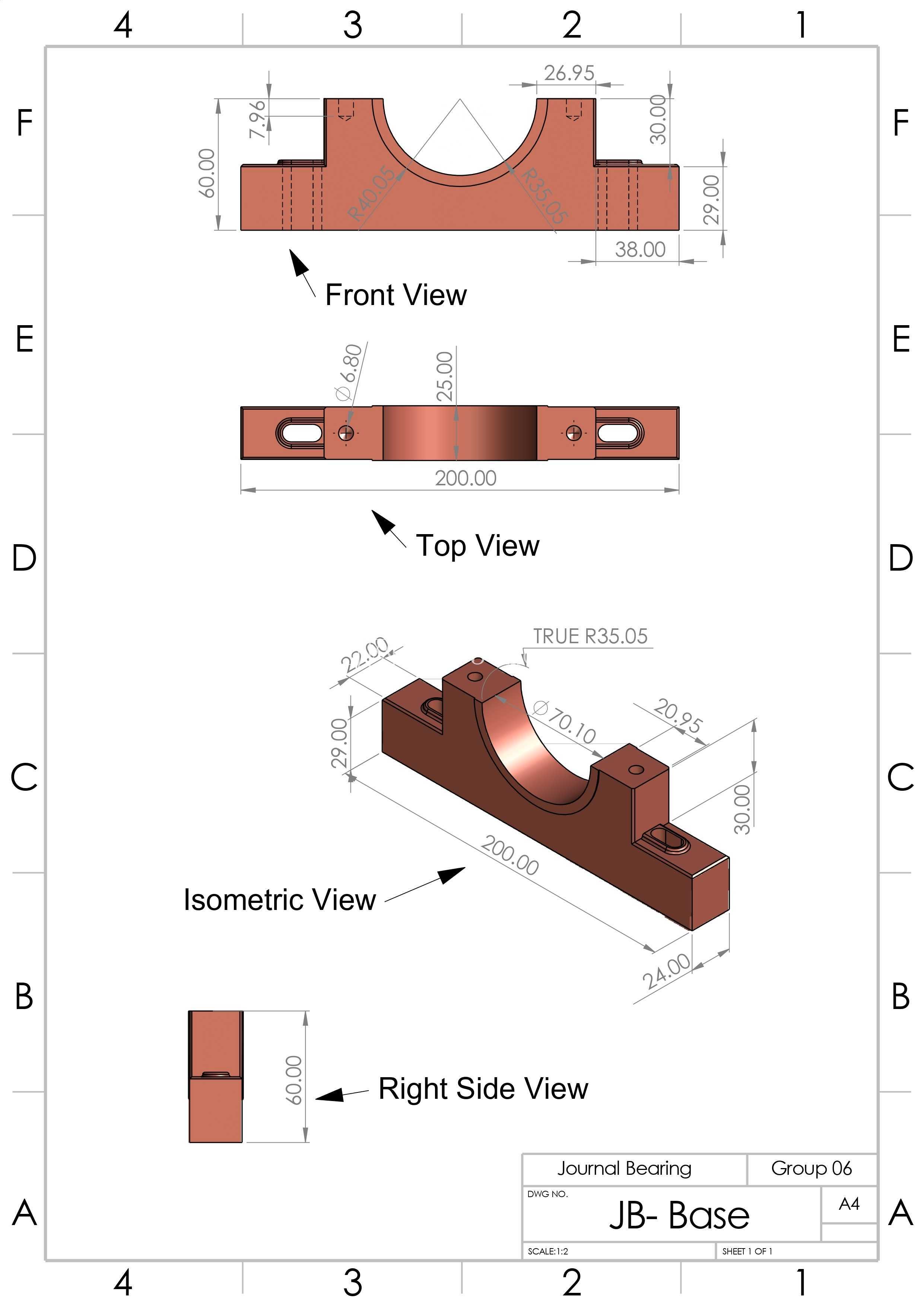

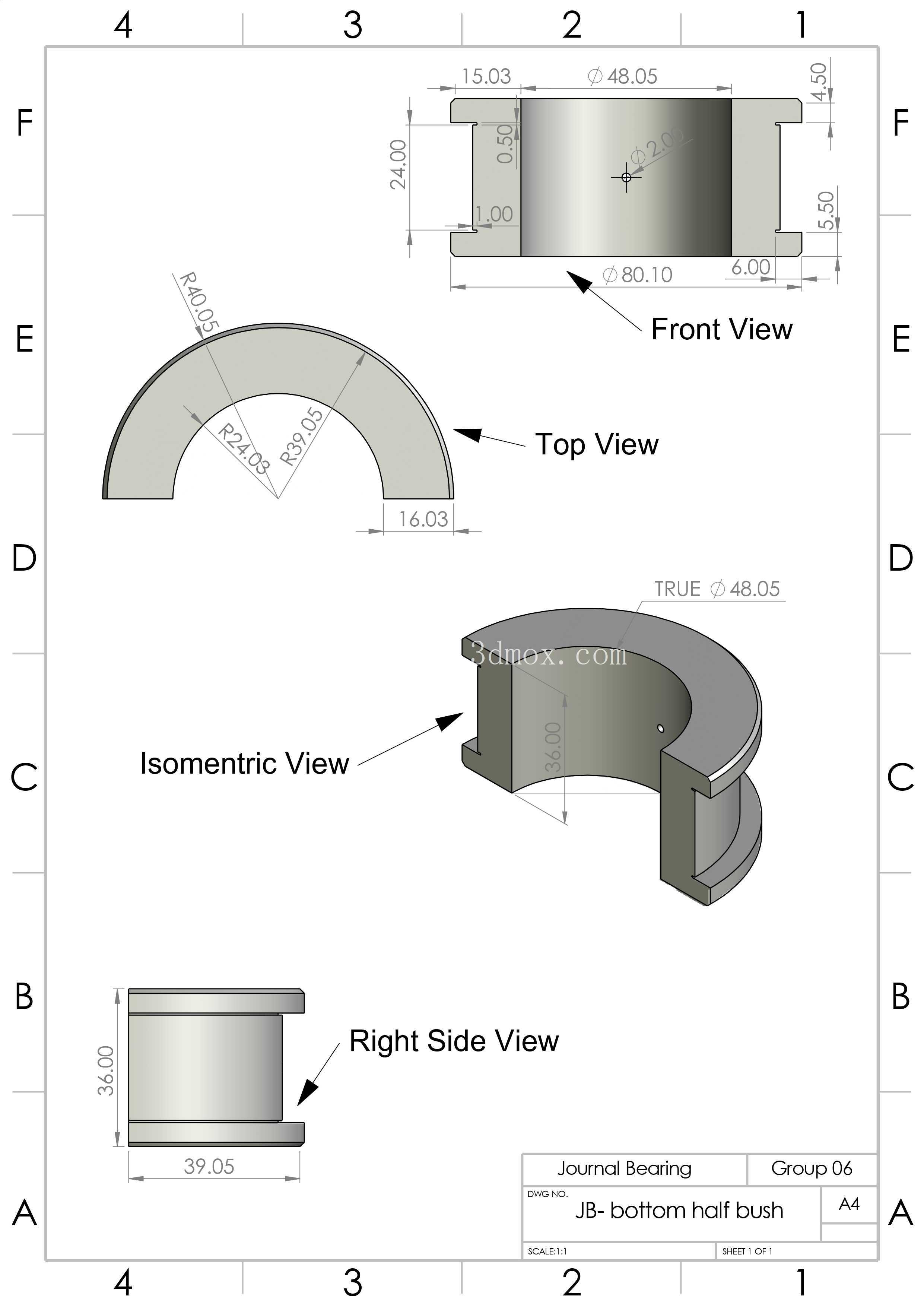

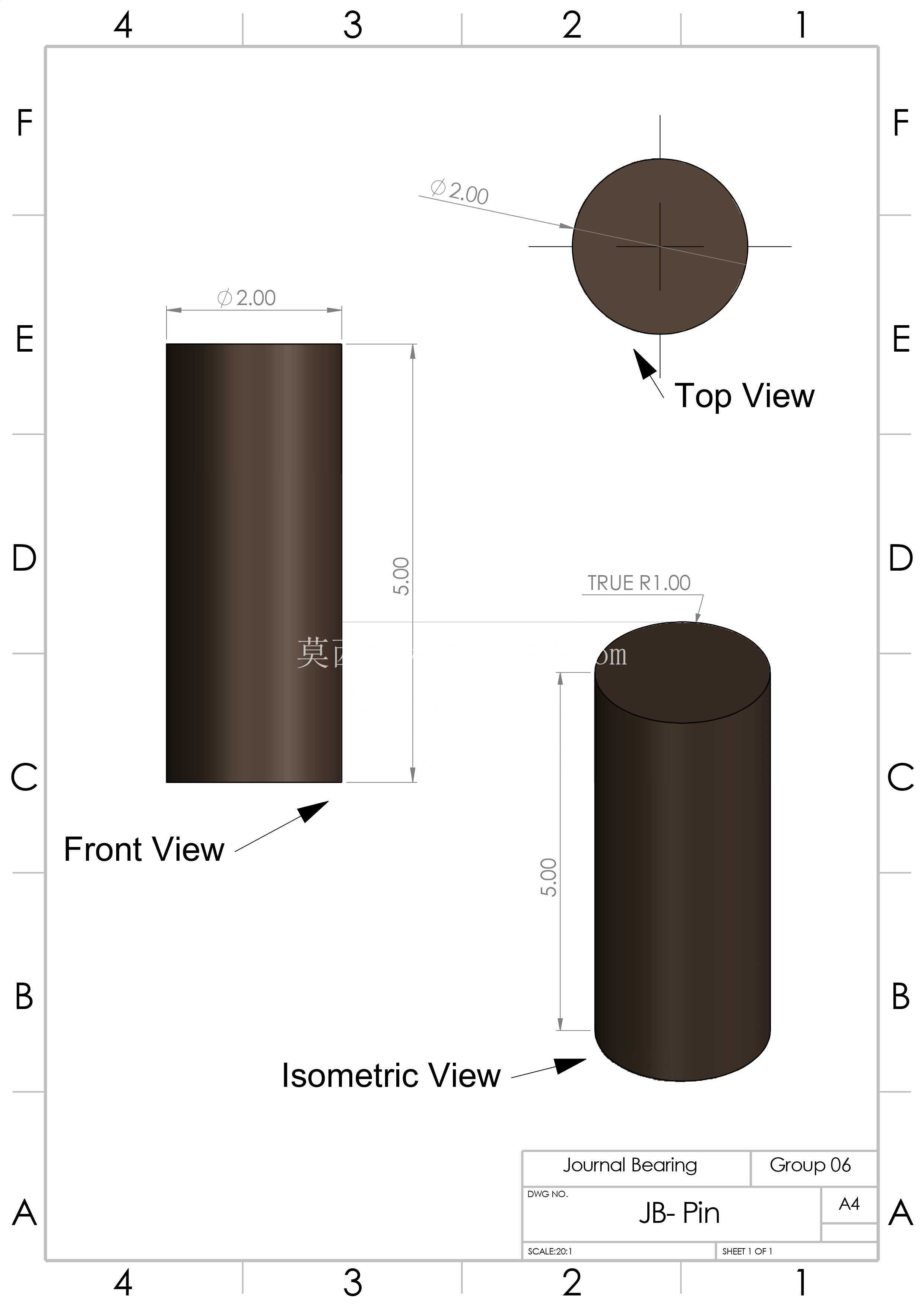

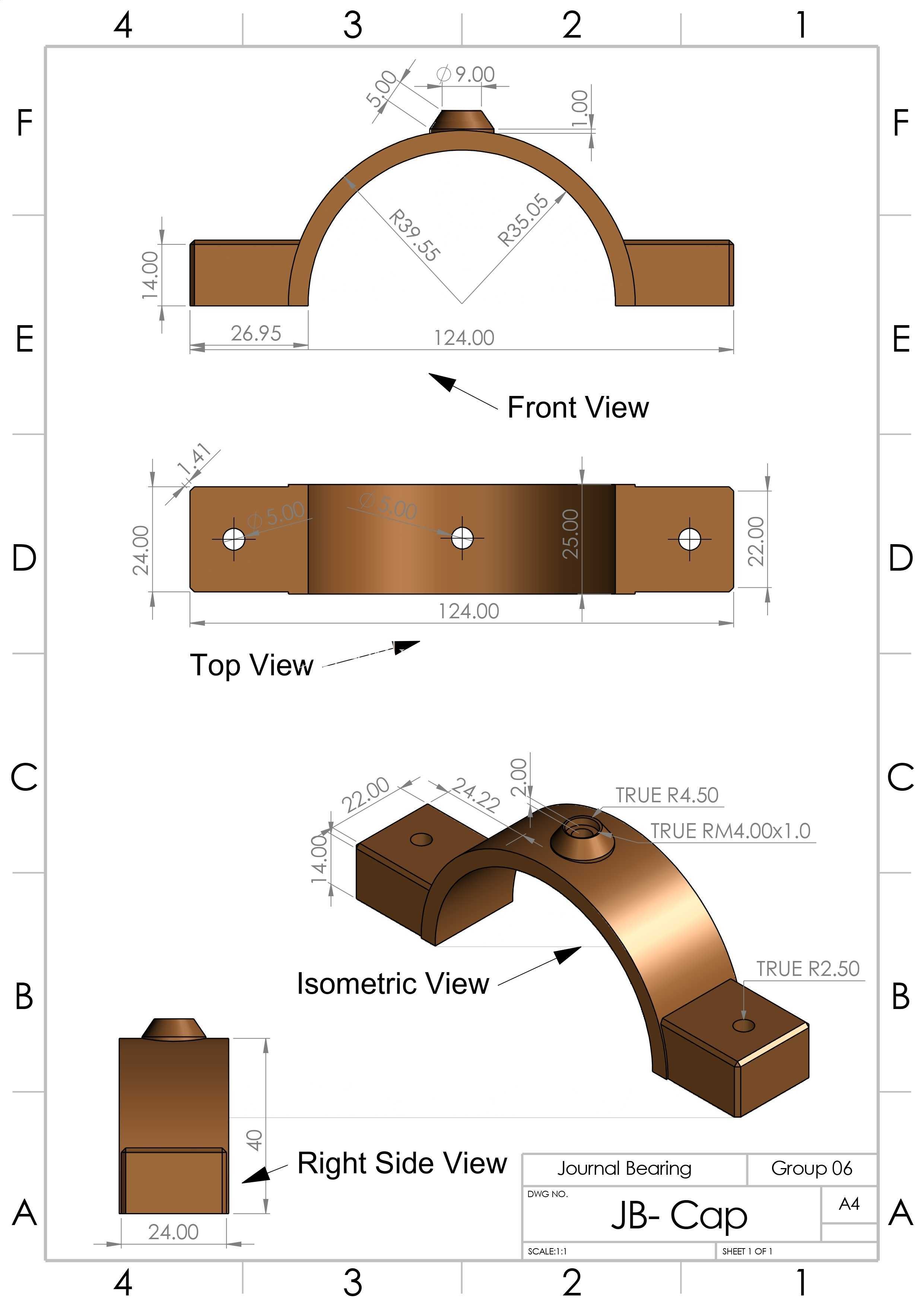

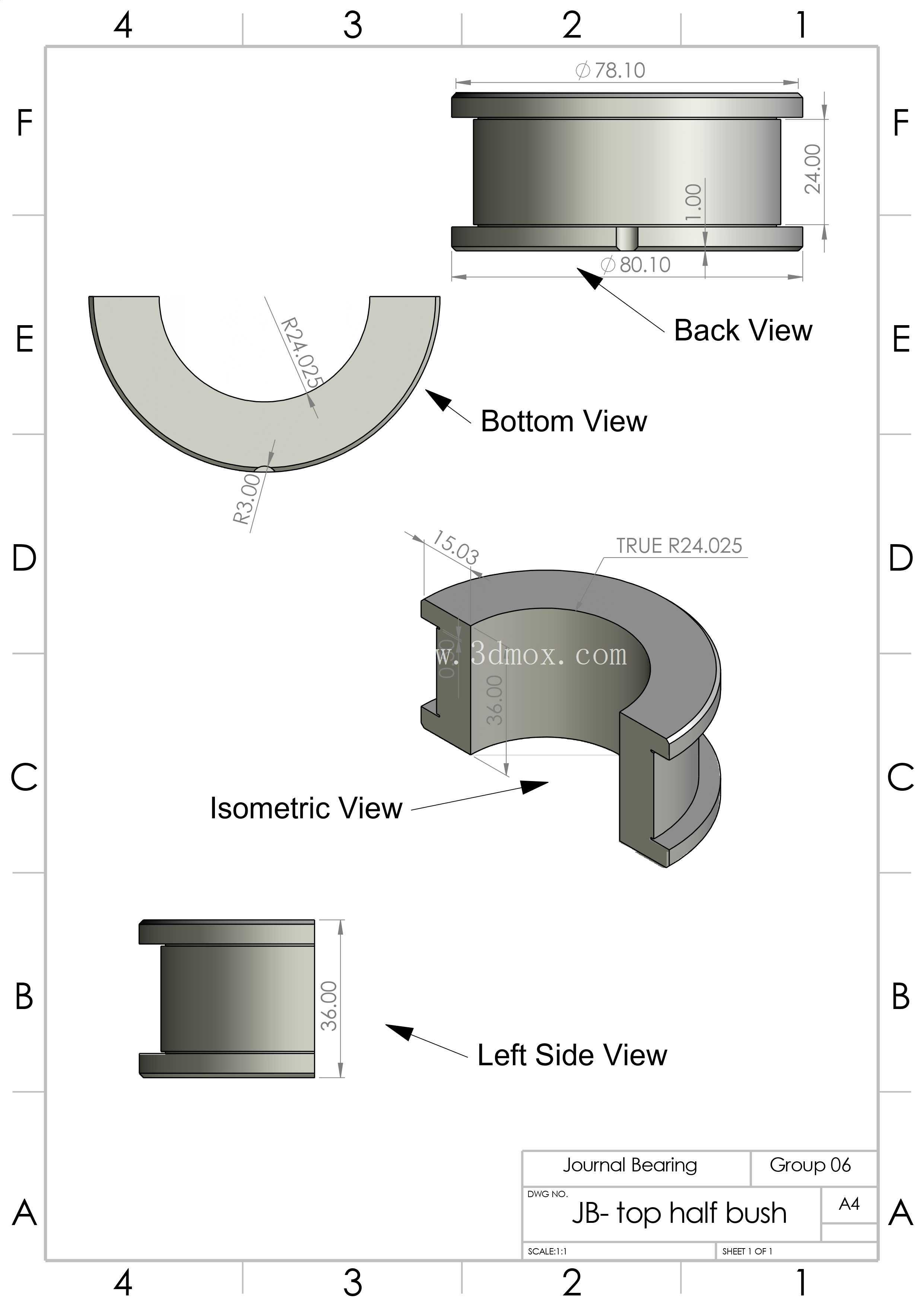

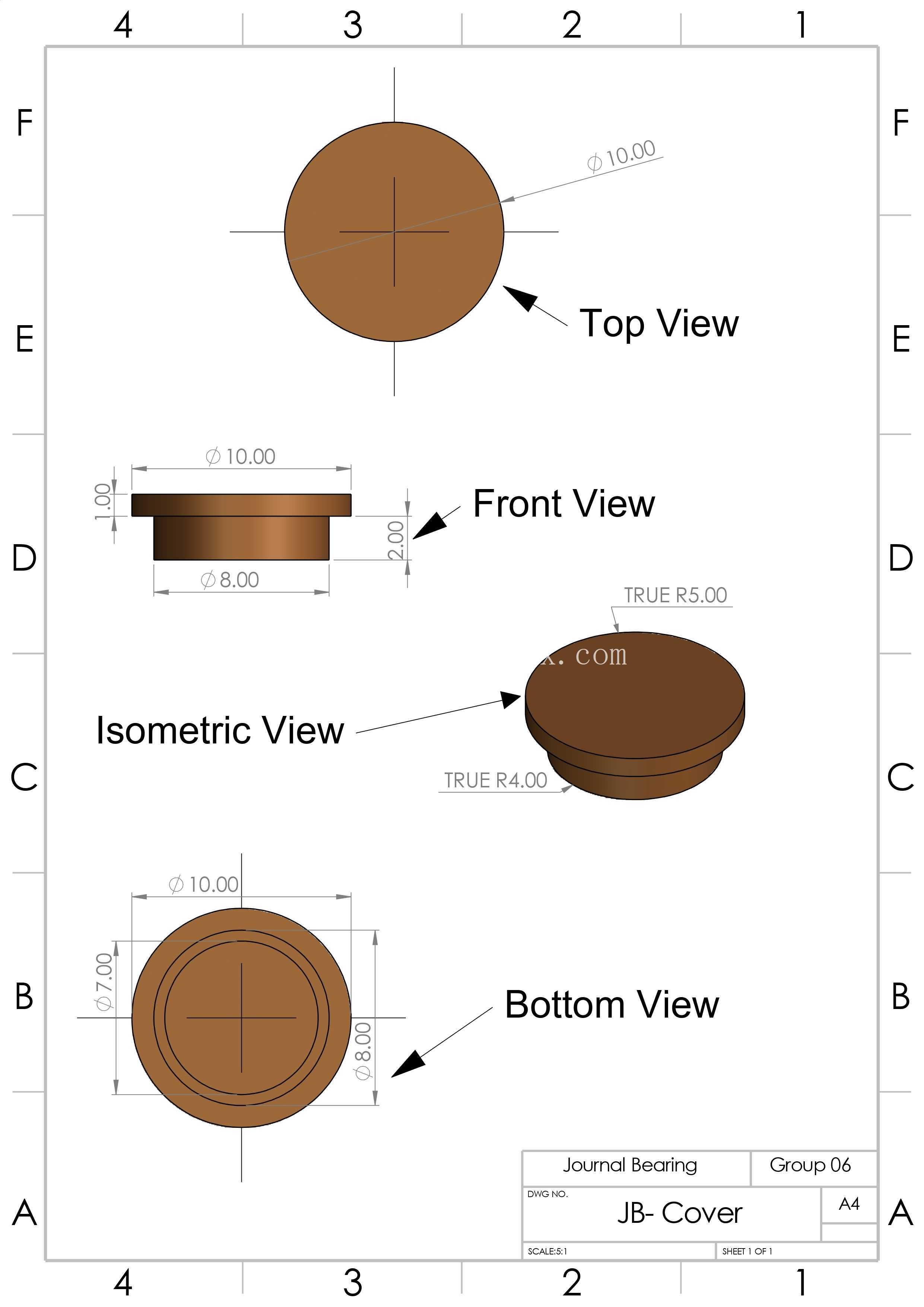

　　从结构布局来看，轴承采用剖分式安装基座设计，整体基座为带安装沉孔的长条形铸铁结构，两侧的安装腰型孔预留了足够的安装调整余量，可在设备装配阶段微调轴承的中心高度与轴向位置，抵消基座加工、轴系对中过程中产生的累积误差，降低现场装配的难度。轴承本体采用轴瓦与基座分体的结构形式，轴瓦外圈设置定位止口与基座配合，通过两颗对称布置的内六角紧固螺钉实现轴瓦的周向与轴向固定，避免轴瓦在转子运转过程中出现跟转、移位的问题；轴瓦端面设置的定位凸台可进一步限制轴瓦的轴向窜动，保证轴承支撑位置的精度稳定性。在汽轮机组的轴系支撑体系中，轴颈轴承是承担转子径向载荷、维持轴系运转精度的核心部件，其配合精度、结构刚度直接决定整套汽轮机组的运行稳定性与振动控制水平。这款轴颈轴承针对中小功率工业汽轮机的转子支撑需求设计，适配轴径48mm的转子轴段，轴承有效支撑长度为36mm，径向配合间隙控制在0.05mm，完全符合滑动轴承在高速轻载工况下的间隙设计规范，既能够保证转子运转过程中形成稳定的动压油膜，又可避免间隙过大引发的轴系跳动、油膜涡动等异常工况。

　　设计过程中优先考虑了现场运维的便利性，剖分式的基座结构无需拆卸转子即可完成轴瓦的检查、更换作业，大幅缩短汽轮机组的停机维护时长；轴承的润滑通道可适配汽轮机现有的强制润滑系统，润滑油可顺着轴瓦与轴颈的配合间隙均匀分布在整个支撑面，在高速运转时形成连续的承压油膜，将金属之间的干摩擦完全转化为液体内部摩擦，有效降低轴颈的磨损速率与运转过程中的温升。从安装边界来看，轴承基座的底面为精加工定位面，安装时需与设备轴承座的支撑面完全贴合，避免局部悬空导致的基座变形、轴瓦抱轴故障；两侧安装孔的中心距、腰型孔的调节范围均经过匹配性校核，可直接适配对应规格汽轮机的轴承位安装空间，无需对原有设备基座进行二次加工即可完成替换安装。

　　在结构细节处理上，轴瓦的进油侧设计了圆滑的导油倒角，可引导润滑油顺畅进入配合间隙，避免出现断油、干磨的风险；轴承基座的边角位置均设置了工艺倒角，既可以去除加工过程中产生的毛刺锐边，避免装配过程中划伤操作人员，也能够减少应力集中，提升基座在长期交变载荷下的结构强度。针对汽轮机长期连续运转的工况特点，轴承的各配合面均做了精度控制，轴瓦内孔的圆柱度、表面粗糙度满足高速滑动轴承的设计要求，可保证油膜压力均匀分布在整个支撑面，避免局部压力过大导致的轴瓦烧蚀、巴氏合金脱落等常见故障。

　　实际应用中，这类轴颈轴承不仅可用于工业汽轮机的转子支撑，也可适配同规格参数的高速泵、离心压缩机等旋转设备的径向支撑场景，其稳定的配合精度、可靠的结构形式能够满足工业场景下设备长期连续运转的可靠性要求。建模过程中完全还原了实际加工的工艺细节，包括紧固螺钉的沉孔结构、安装腰型孔的端部圆弧、轴瓦与基座的配合止口等结构均按照实际加工尺寸构建，可直接用于装配干涉检查、运维模拟、教学演示等场景，帮助结构设计人员快速理解滑动轴承的装配逻辑与设计要点。
