带1mm垫片7mm喷嘴的特斯拉涡轮机结构

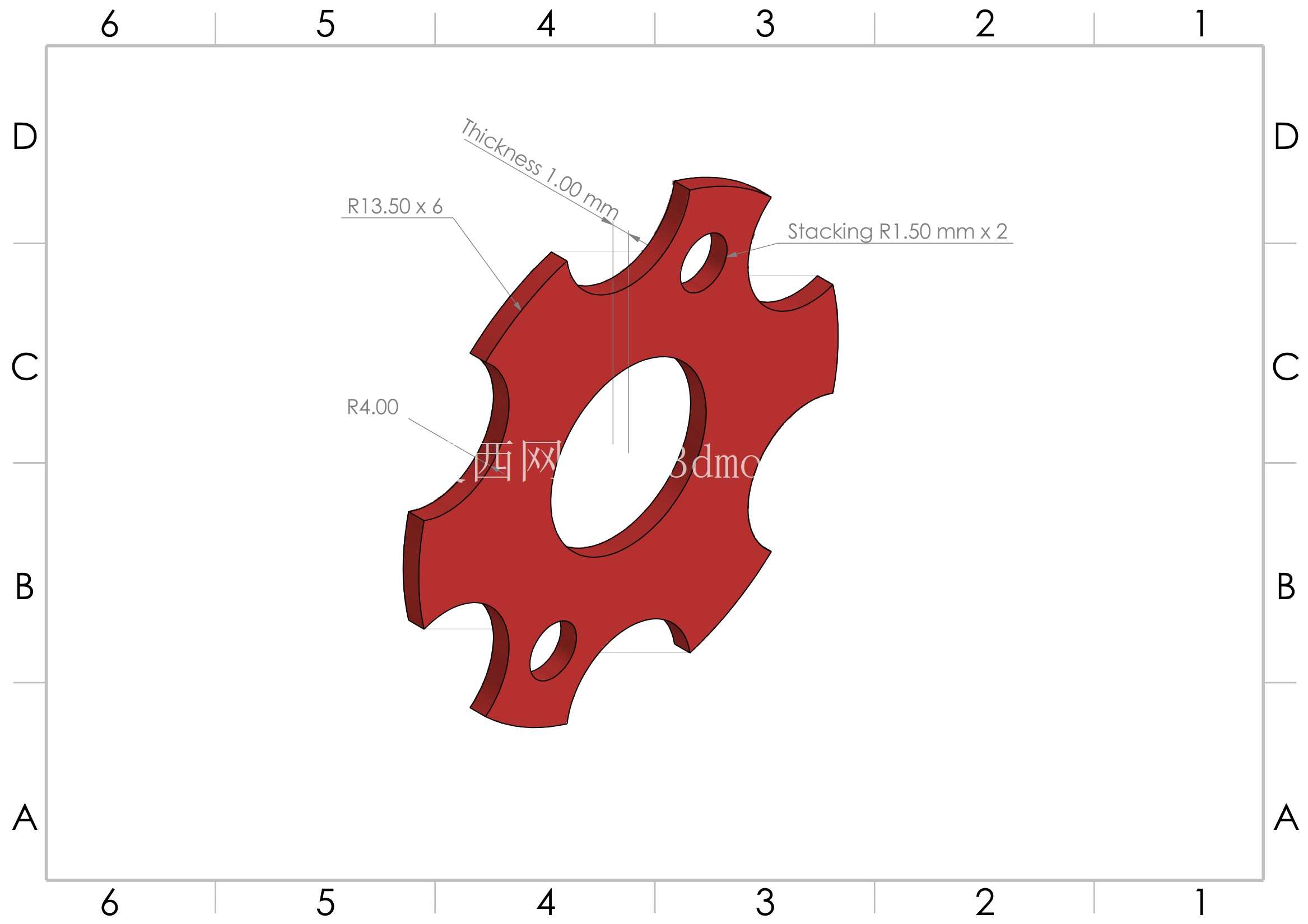

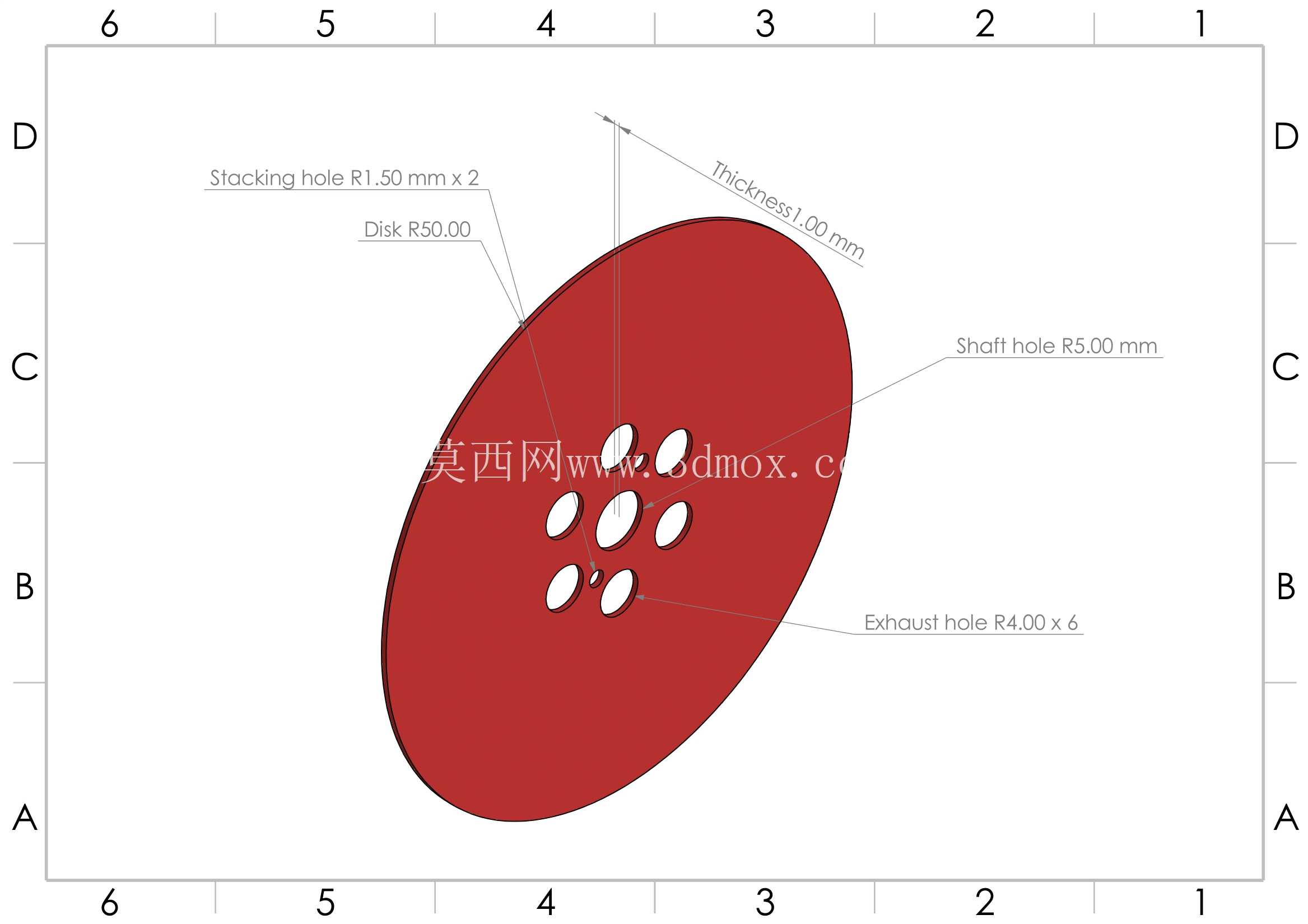

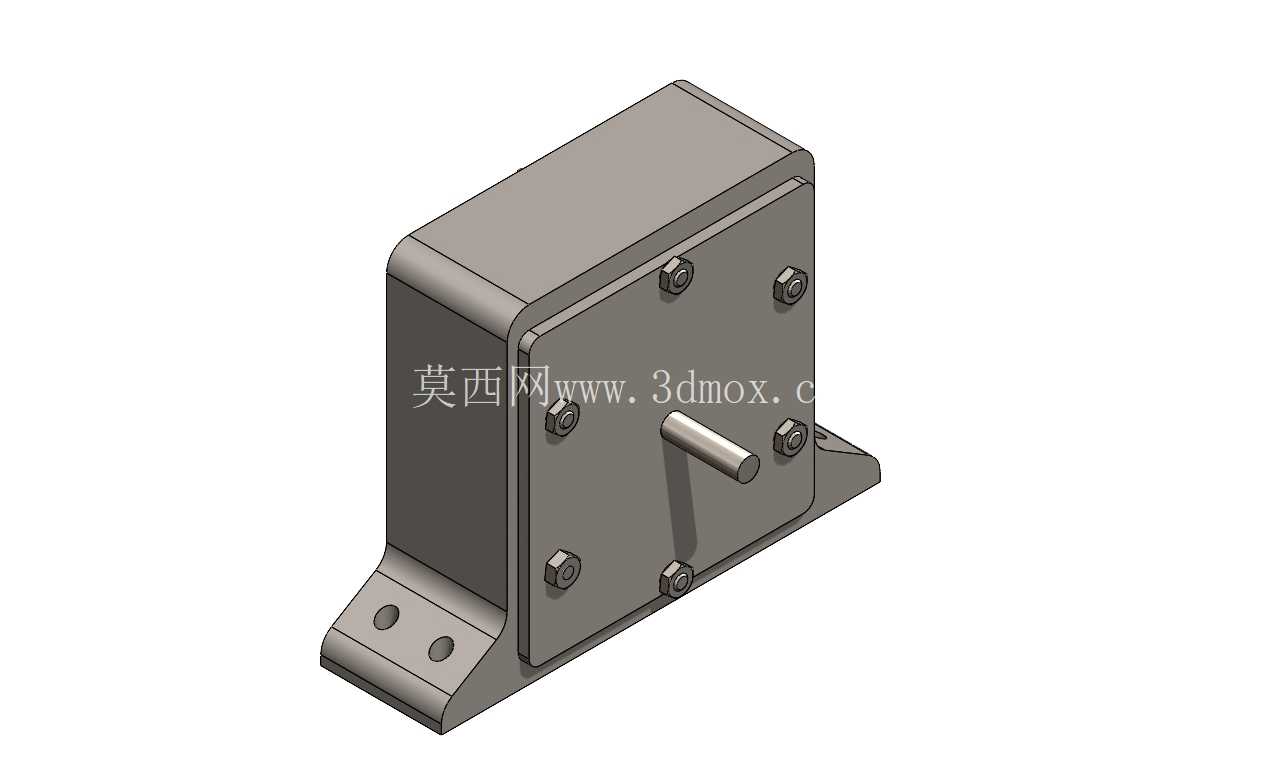

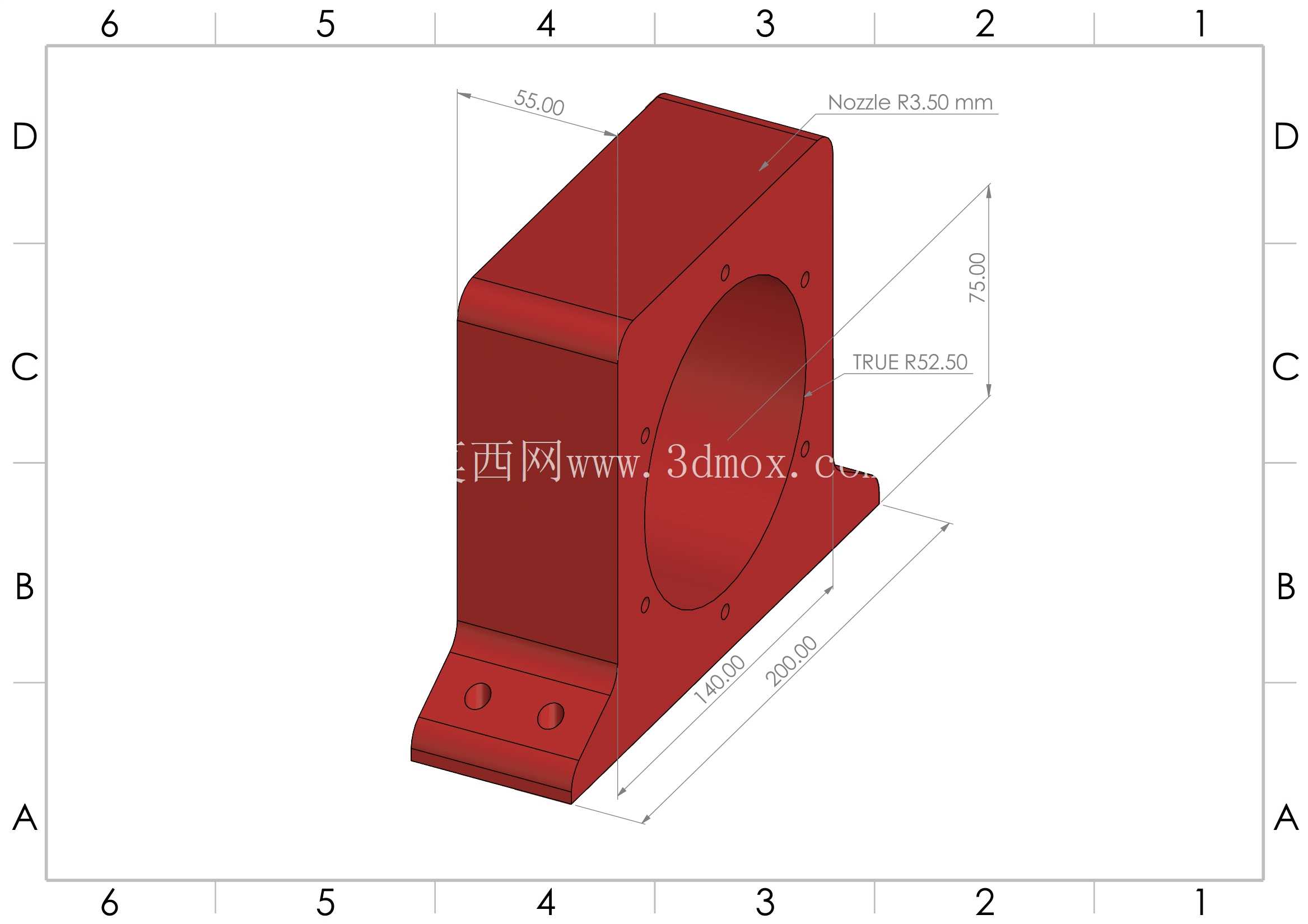

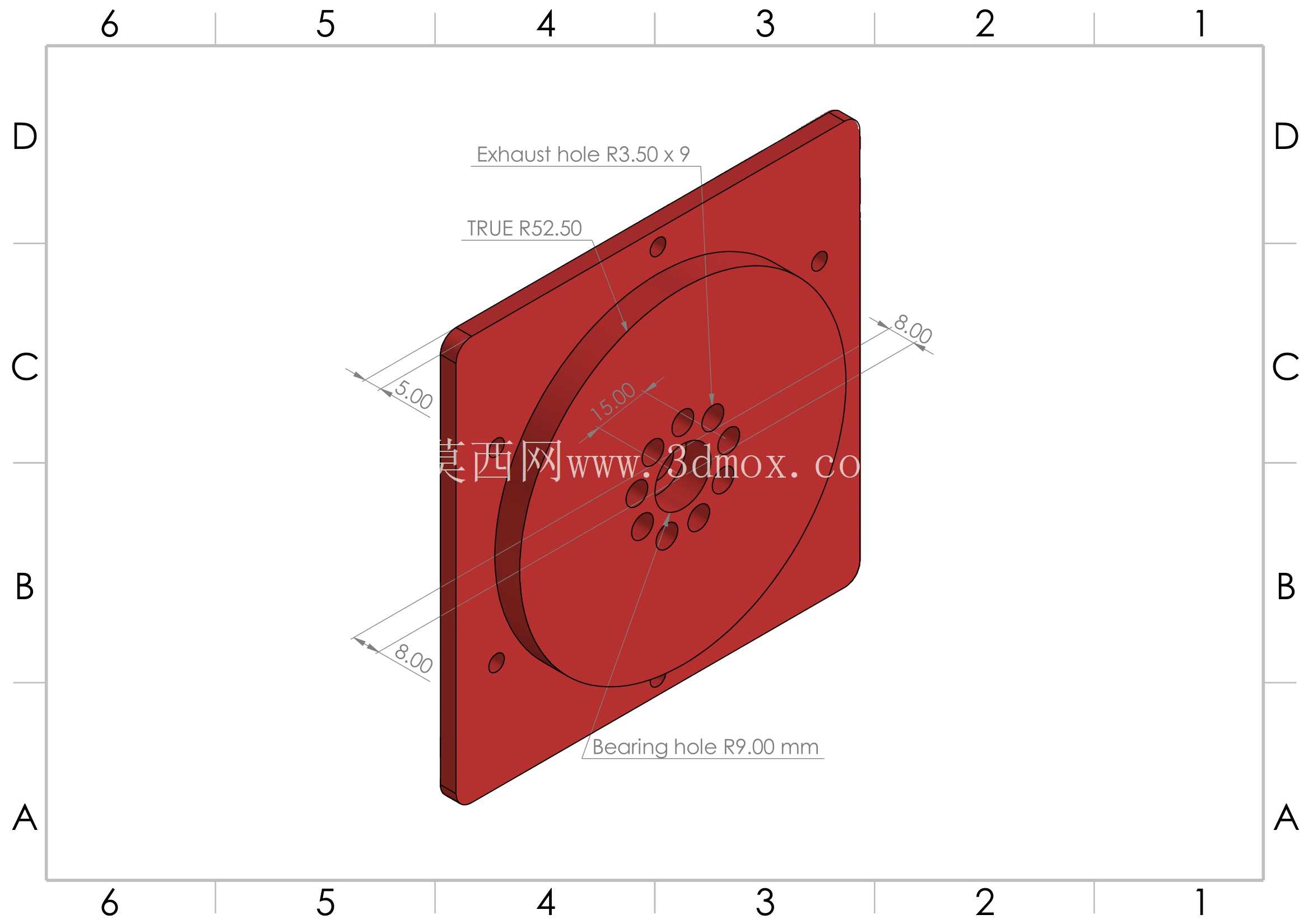

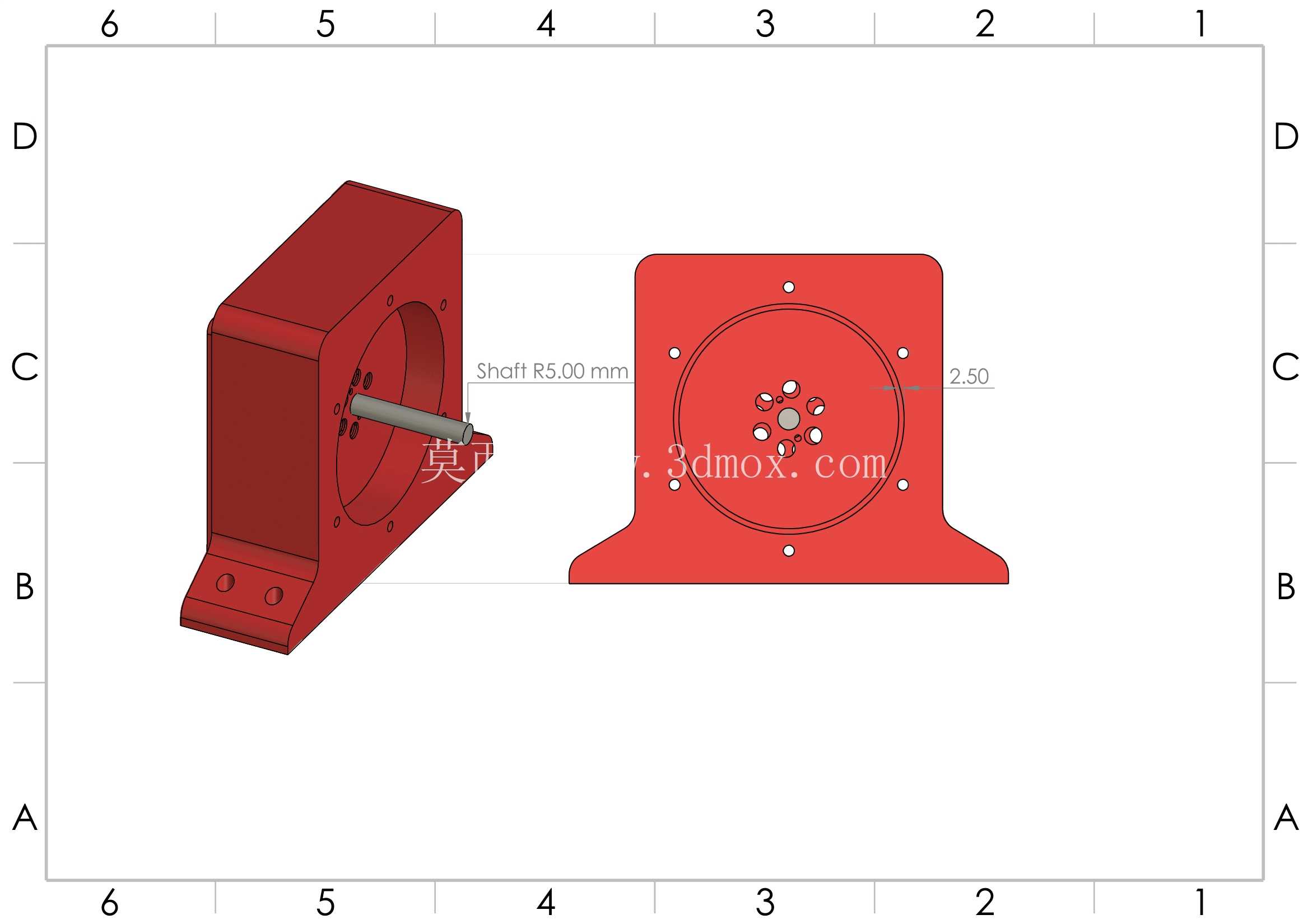

这款特斯拉涡轮机的结构设计，核心围绕流体边界层效应实现动力输出，区别于传统依靠叶片冲击做功的涡轮结构，整体采用封闭式方箱壳体搭配底部安装支座的布局，输出轴从壳体正面居中伸出，壳体结合面采用周向均布的紧固件完成密封锁紧，能有效避免工作过程中内部流体的泄漏问题。从实际应用场景来看，这类小尺寸无叶涡轮可适配小功率流体动力输出场景，比如小型余热回收回路的动力端、低压流体驱动的辅助动力单元，或是教学实验场景下的流体做功原理演示装置，相比传统叶片式涡轮，它对流体介质的洁净度要求更低，小流量工况下的运行稳定性更具优势。设计过程中，首先确定了核心做功部件的尺寸边界：1mm厚度的圆盘组搭配1mm厚度的调整垫片，将圆盘之间的流道间隙控制在适配边界层效应的最优区间，7mm直径的喷嘴沿壳体切向布置，确保进入壳体内部的流体可以沿圆盘周向形成稳定的附面层流动，带动圆盘组同步旋转，最终通过伸出的输出轴将扭矩向外传递。壳体部分采用一体化铣削成型的基座搭配盖板式侧盖，底部的安装支座设置两个对称的安装孔，可直接通过螺栓固定在安装基座平面上，安装时需要保证输出轴与被驱动部件的同轴度误差控制在允许范围内，避免额外的径向载荷影响轴系的运行寿命。输出轴与壳体之间采用间隙配合加密封件的结构，既保证轴的转动灵活性，又能防止内部流体从轴伸位置泄漏。在结构细节处理上，壳体内部的流道做了平滑过渡处理，避免流体在腔体内形成不必要的涡流损耗，喷嘴的安装位置经过流道走向校核，确保流体喷出后可以第一时间贴合圆盘表面形成附面层，减少入口处的流动损失。周向布置的紧固件选型匹配壳体的密封压力需求，拧紧时按照对角顺序逐步加载，保证盖板与基座之间的密封面受力均匀，不会出现局部间隙导致的泄漏问题。底部支座的安装孔间距经过适配常见实验台架的安装尺寸设计，不需要额外制作转接板就可以完成设备的固定安装，输出轴的轴伸长度预留了标准联轴器的安装空间，可直接连接小型发电机、负载测试装置等外接设备。从功能特性来看，这款涡轮机依靠流体与圆盘表面的粘性剪切力传递扭矩，没有传统涡轮的叶片结构，不存在叶片冲蚀、疲劳断裂的风险，在输送含微小杂质的流体介质时，运行可靠性远高于叶片式涡轮，同时结构组成简单，主要部件仅包含壳体、圆盘组、轴、紧固件几类，加工和装配难度都比较低，后期维护只需要定期检查密封件的磨损情况和紧固件的预紧力即可，不需要对复杂的叶片型面进行检修。设计时也充分考虑了装配的工艺性，圆盘组与轴之间采用键连接传递扭矩，所有圆盘和垫片都可以依次套装在轴上，通过轴肩和锁紧件完成轴向定位，装配过程不需要复杂的专用工装，普通的装配台架就可以完成整机组装。整机的外形尺寸紧凑，方箱形的壳体结构占用安装空间小，适合在空间受限的小型动力回路中布置，壳体的平整外壁也方便后续加装温度、压力等检测传感器，用于实时监测设备运行过程中的内部工况参数，为流体性能分析提供硬件基础。
