车用悬架螺旋弹簧特征值屈曲分析模型

在乘用车辆与商用车辆的底盘悬架系统中，螺旋压缩弹簧是承担车身承载、滤震缓冲的核心弹性元件，其结构稳定性直接决定整车行驶过程中的操控安全性与乘坐舒适性，一旦在极限载荷下发生屈曲失稳，会直接导致悬架行程突变、轮胎抓地力丧失，甚至引发侧倾失控等严重安全事故。不同于常规静刚度校核仅关注弹簧在额定载荷下的变形量与应力分布，特征值屈曲分析聚焦于弹簧结构在压缩载荷作用下的失稳临界阈值，能够精准捕捉弹簧从稳定承载状态进入失稳变形的临界点，为弹簧的线径选型、圈数匹配、节距设计提供量化的力学依据。

从实际装车场景来看，悬架弹簧的安装边界存在明确的硬约束：上端与车身减震器塔顶的安装座贴合，下端固定在转向节或下摆臂的弹簧托盘上，两端均存在径向限位结构，限制弹簧在压缩过程中的横向窜动，但在极限冲击工况下，比如车辆高速通过凸起坑洼、重载过弯时，弹簧承受的轴向压缩力会瞬间超过额定静载荷的2-3倍，此时若弹簧的长径比设计不合理、有效圈数的刚度分配不均，就会在达到材料屈服强度之前先发生屈曲失稳，出现簧圈侧向偏移、相邻圈接触剐蹭的问题，长期使用后会造成簧圈表面应力集中，诱发疲劳断裂故障。

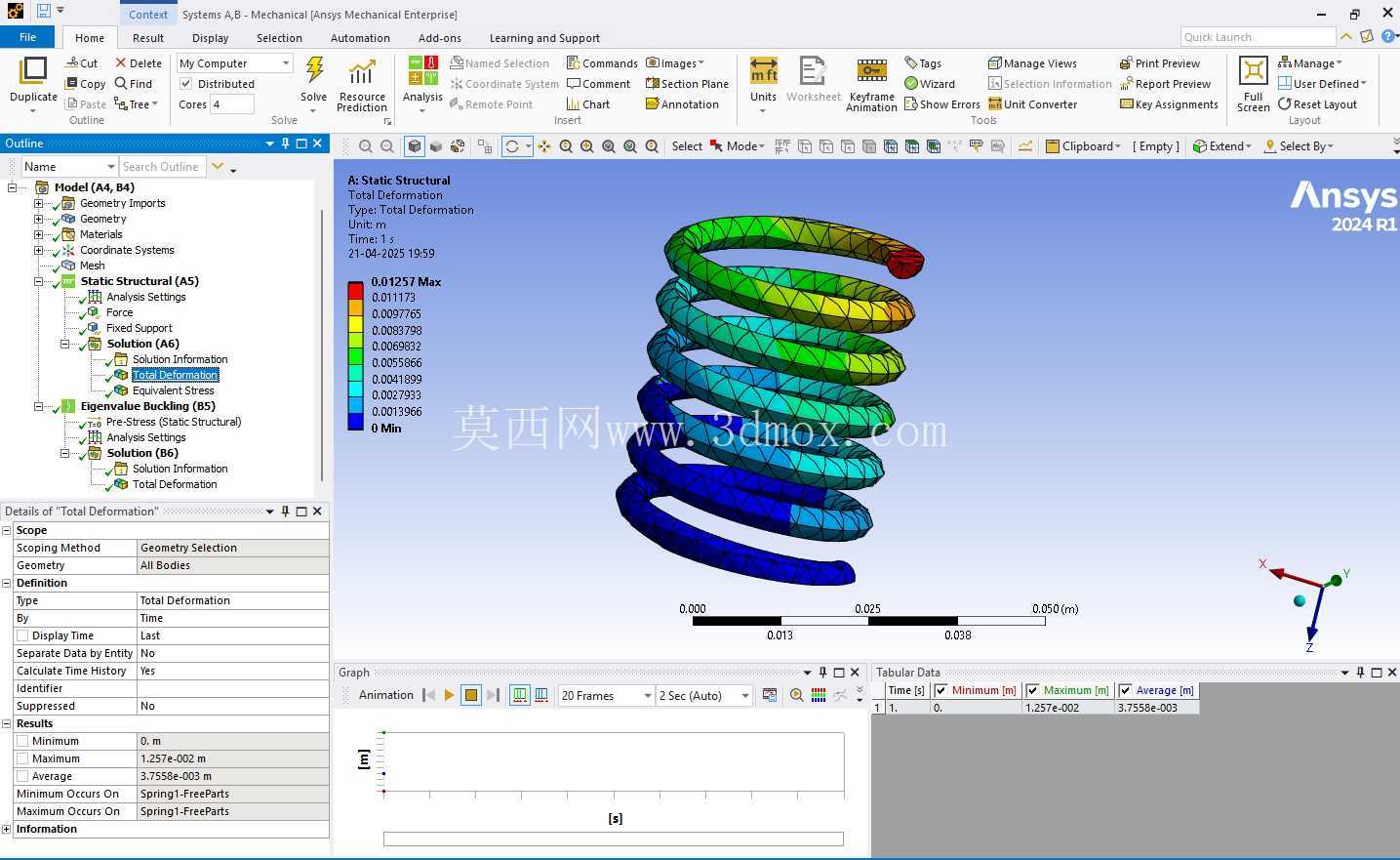

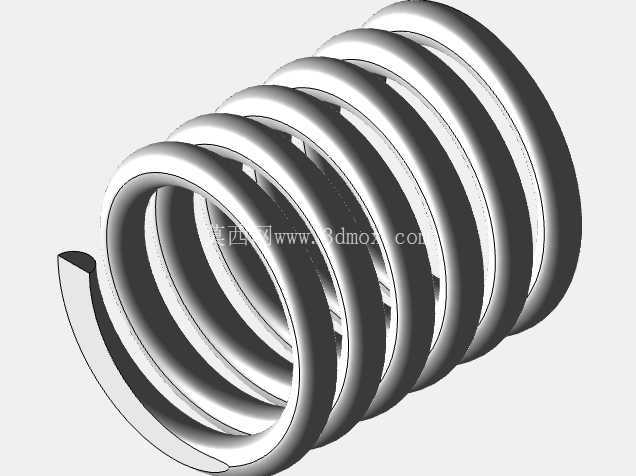

本次分析模型的设计思路完全贴合实车装配的约束条件，在仿真设置中还原了弹簧下端面全自由度固定的安装状态，上端面仅保留轴向压缩的位移自由度，施加逐级递增的轴向载荷，通过提取各阶屈曲模态的载荷乘子，计算得到弹簧发生失稳的临界载荷值。从模型结构来看，弹簧采用等节距圆柱螺旋结构设计，簧丝截面为标准圆形，两端并紧磨平的支撑圈长度符合行业通用的1.5圈设计规范，有效圈数的设置兼顾了悬架所需的线性刚度特性与垂向行程要求，整体外形尺寸匹配主流紧凑级乘用车前悬架的安装空间，弹簧外径适配减震器筒身的外围间隙，避免压缩过程中与减震器、防尘套等周边部件发生运动干涉。

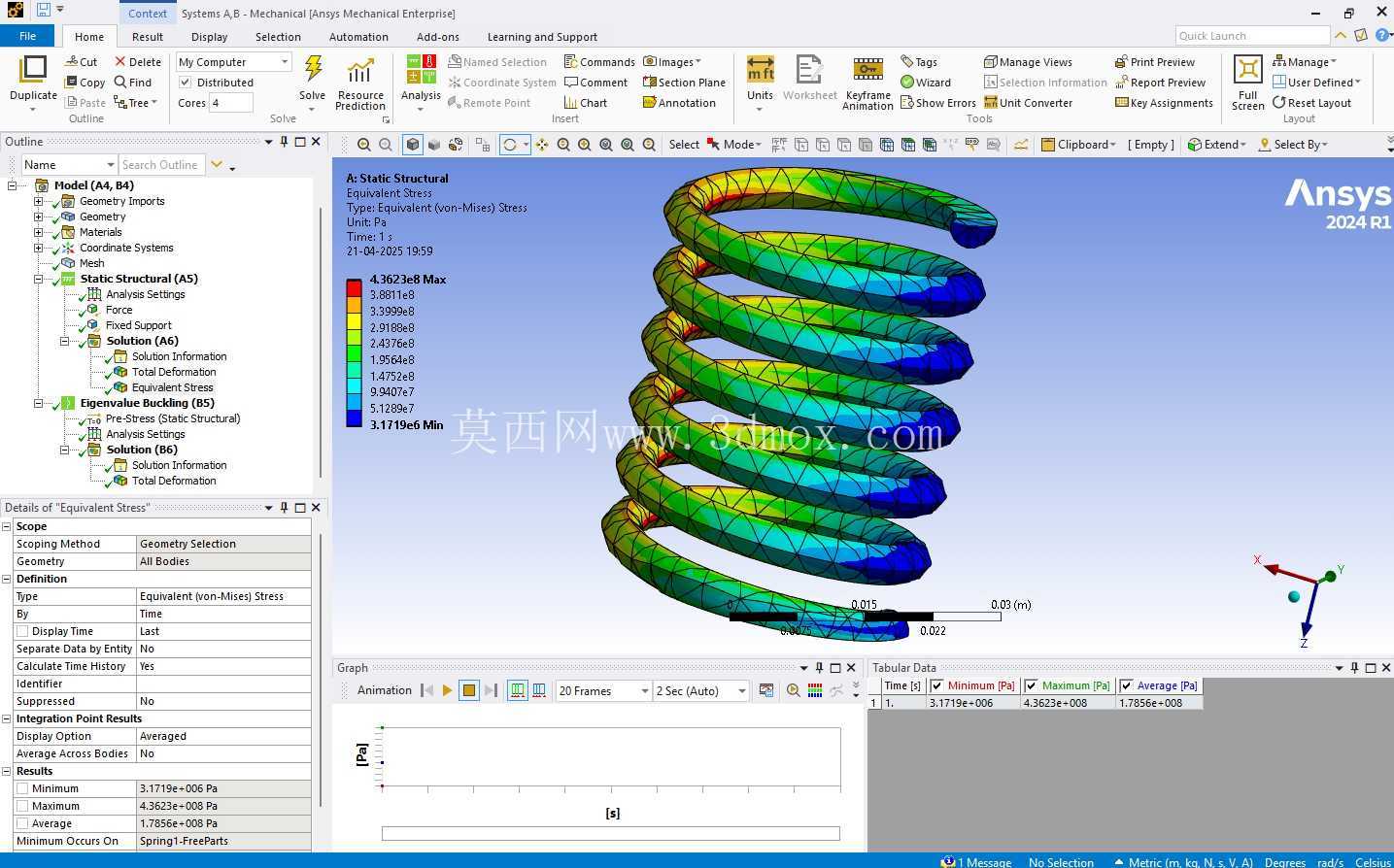

在工程设计环节，这类屈曲分析的结果往往会和静力学强度分析、疲劳寿命分析形成互补：静力学分析主要校核簧丝在额定载荷下的最大切应力是否落在材料的许用应力范围内，疲劳分析关注长期交变载荷下的寿命循环次数，而屈曲分析则解决结构稳定性的问题，三者共同构成弹簧设计的完整校核体系。很多入门级设计人员在做弹簧选型时，往往只关注刚度参数和材料强度，忽略长径比带来的失稳风险，尤其是在为改装车型设计短簧、降低车身高度的场景中，若盲目减少弹簧有效圈数、提升弹簧刚度，很容易导致长径比超出稳定阈值，在日常行驶中就出现弹簧侧向变形、异响的问题，严重时甚至会导致弹簧从托盘中脱出。

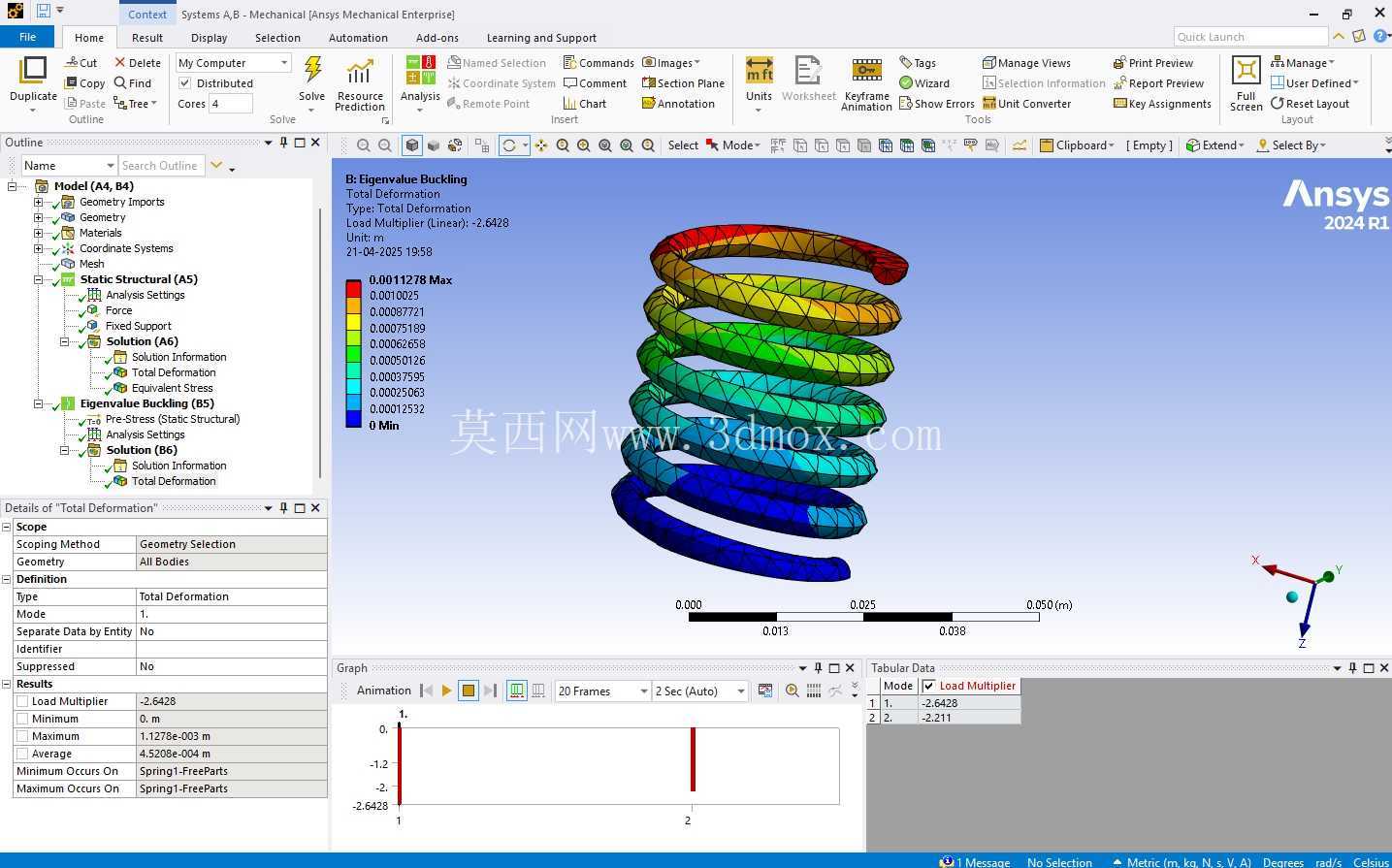

从模型的几何特征来看，簧圈之间的节距设置预留了足够的压缩行程余量，在满载静平衡位置时，相邻簧圈之间仍保留有合理的间隙，避免冲击载荷下出现并圈刚性撞击；两端磨平的支撑圈端面平面度符合装配要求，能够保证安装后弹簧的受力轴线与减震器轴线重合，减少偏载带来的附加弯矩。仿真过程中提取的一阶屈曲模态表现为簧圈中部的侧向弯曲变形，这和实际工程中弹簧失稳的失效形式完全吻合，对应的临界载荷值远大于车辆满载时的最大冲击载荷，能够保证在各种极端行驶工况下弹簧都不会发生失稳失效。

对于底盘结构设计人员而言，这类经过屈曲校核的弹簧模型能够直接导入悬架总装装配体中，用于核对悬架跳动过程中的运动包络，确认弹簧在最大压缩行程时不会与周边的转向拉杆、刹车管路、翼子板内衬等部件发生干涉；同时仿真得到的刚度曲线也能为减震器阻尼匹配、缓冲块硬度选型提供数据支撑，保证悬架系统的弹性元件与阻尼元件特性匹配，实现操控性与舒适性的平衡。在弹簧的生产制造环节，这类经过仿真验证的结构参数也能直接用于绕簧工序的参数设置，减少实物试制阶段的反复修改次数，缩短产品开发周期，降低试验验证成本。
