双页平面对接式金属铰链结构设计

日常做设备结构设计、工装夹具搭建或者小型柜体、防护门设计时，铰接转动副是绕不开的基础连接结构，这类对接铰链就是最常用的平面对接铰接件，区别于脱卸铰链、弹簧铰链、阻尼铰链的特殊功能，它的核心作用就是实现两个平面构件之间的定轴转动连接，同时承担两个构件之间的拉压、剪切载荷，保证转动过程中两个连接面不会出现错位松脱。

从实际应用场景来看，这类平面对接铰链的适配范围非常广，小到电气控制柜的柜门、设备防护网的检修门、小型工装的开合挡板，大到仓储货架的侧门、非标设备的可拆卸检修面板，只要是需要绕固定边做0-180度开合、且两个连接面处于同一安装平面的场景，都可以选用这类结构。和带自关功能的弹簧铰链不同，它没有内置复位结构，开合角度可以随安装间隙自由停留，只要在转动路径上没有干涉，就能实现任意角度的开合定位，适合需要长时间保持开启状态的检修门、操作挡板类结构，不会因为弹簧复位力导致门体意外关闭碰伤操作人员。

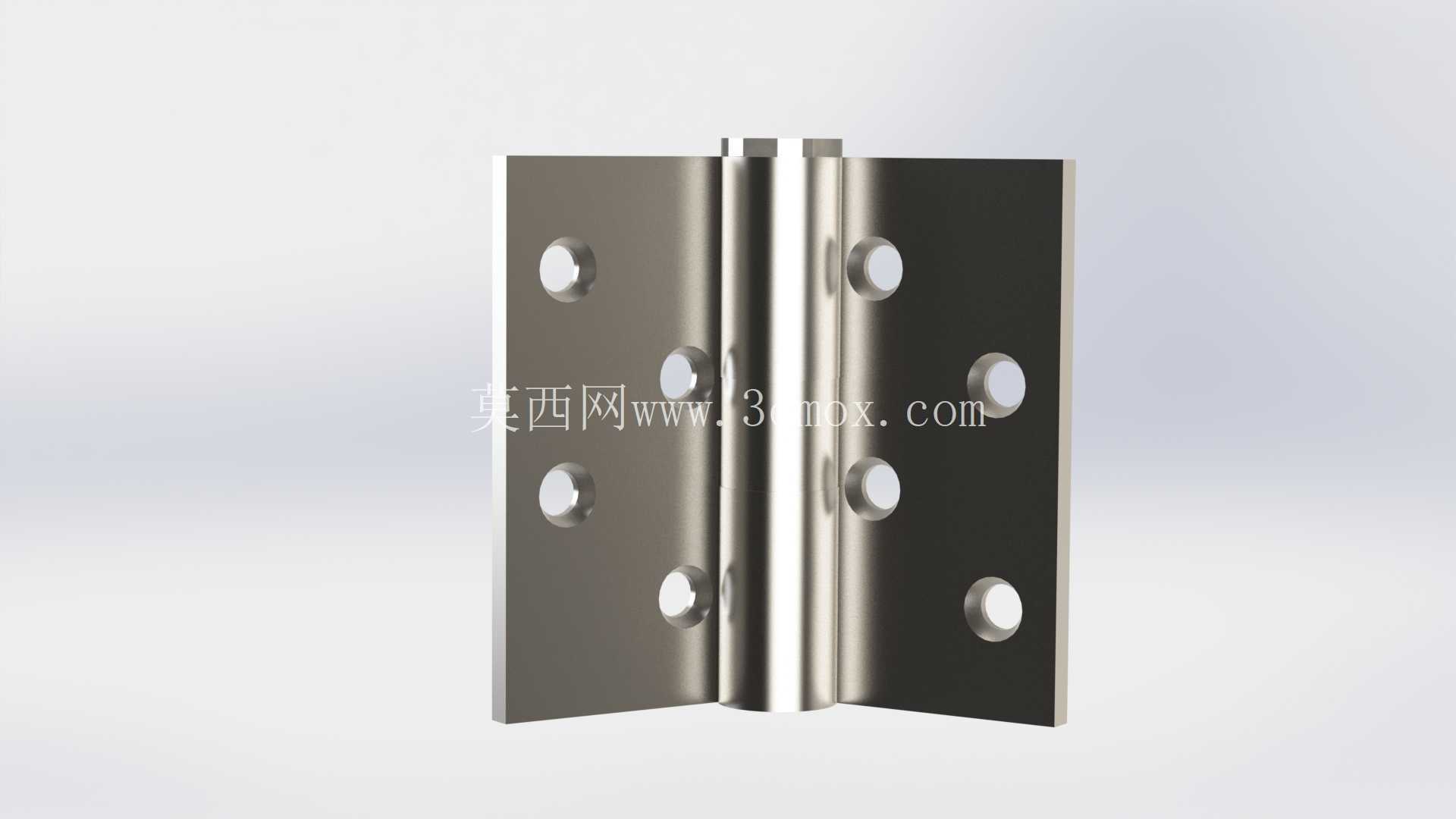

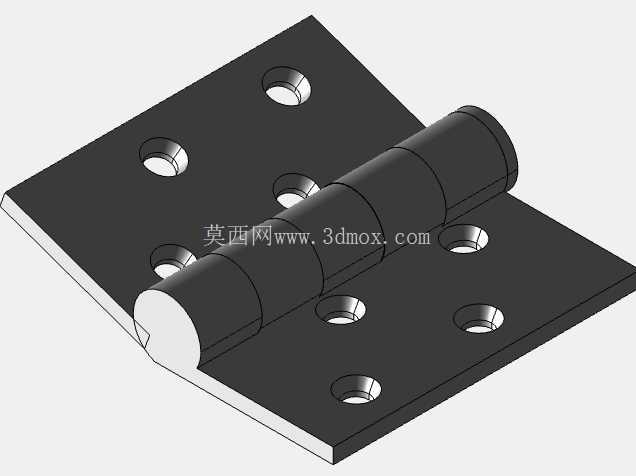

从功能特性上看，这款对接铰链采用对称双页片加中间卷制销轴套的结构，两个页片上分别预留了四个沉头安装孔，安装时可以选用对应规格的沉头螺钉或者铆钉，将两个页片分别固定在需要连接的两个构件上，中间的销轴穿入卷制的轴套后，就形成了稳定的转动副。页片的平面度是这类铰链的核心精度指标，设计时页片安装面的平面度公差控制在0.1mm以内，保证安装后页片和被连接件完全贴合，不会出现局部翘曲导致螺钉受力不均、长期使用后松动的问题。中间的轴套和销轴之间采用间隙配合，单边间隙控制在0.02-0.05mm之间，既保证转动时没有卡滞感，又不会因为间隙过大导致两个连接页片出现径向窜动，避免开合过程中门体出现晃动、异响。

设计这类铰链的时候，首先要考虑的是安装边界的匹配问题，页片的厚度、宽度，轴套的外径，安装孔的孔距都要和被连接件的安装空间匹配。比如这款铰链的两个页片宽度一致，安装孔采用对称排布，横向孔距和纵向孔距都做了等距设计，安装时不需要区分左右页片，两个页片可以互换，降低现场安装的选配难度。轴套的长度和两个页片的总厚度匹配，销轴穿入后两端做铆边处理，不会出现销轴脱出的问题，同时铆边的位置不会突出页片平面，避免安装后和被连接件产生干涉。沉头孔的深度经过精确计算，安装后螺钉头部完全沉入页片平面以下，不会突出表面刮擦操作人员或者影响构件的开合运动。

从受力角度考虑，这类铰链的载荷主要由页片和中间的销轴承担，页片采用金属板材冲压成型后做表面抛光处理，既提升了表面的防锈能力，也降低了页片和被连接件之间的接触摩擦。销轴采用和页片同材质的金属棒料加工，表面做硬化处理，提升耐磨性能，长期反复开合也不会出现销轴磨损导致的转动间隙变大问题。在做结构选型的时候，需要根据被连接件的重量、开合频率来确认页片厚度和销轴直径，比如连接10kg以下的轻型柜门，2mm厚的页片搭配6mm直径的销轴就可以满足强度要求；如果是连接重型防护门，就需要加厚页片、加大销轴直径，同时增加安装孔的数量，提升连接的可靠性。

实际建模的时候，要特别注意卷制轴套的同轴度，三个同轴的轴套段分别和两个页片连接，建模时要保证三个轴套段的内孔同轴度公差在0.05mm以内，否则销轴穿入后会出现转动卡滞的问题。安装孔的位置要做对称约束，保证两个页片对折后安装孔的位置不会出现错位，方便生产时的冲压模具加工，降低制造成本。页片的边角位置都做了小圆角处理，避免锐边割伤安装人员，也符合五金件的安全设计规范。另外，两个页片对接的侧边做了微小的倒角处理，保证开合到最大角度时，两个页片的侧边不会出现硬接触碰撞，预留的微小间隙可以让开合角度达到180度，满足大角度开启的使用需求。

很多新手设计师在选用这类铰链的时候，经常会忽略安装面的平面度要求，如果被连接件的安装面存在翘曲，强行拧紧螺钉会导致页片变形，轴套的同轴度被破坏，转动时就会出现卡滞、异响的问题，所以在设计安装位的时候，一定要保证铰链安装位置的平面度，必要时可以在安装面增加铣平工艺，保证铰链安装后不会产生附加应力。另外，安装孔的位置要预留一定的调节余量，方便安装时调整两个页片的对齐度，避免因为加工误差导致铰链安装后门缝不均匀、开合不顺的问题。
