压铸模具用六角螺栓端紧固螺母结构

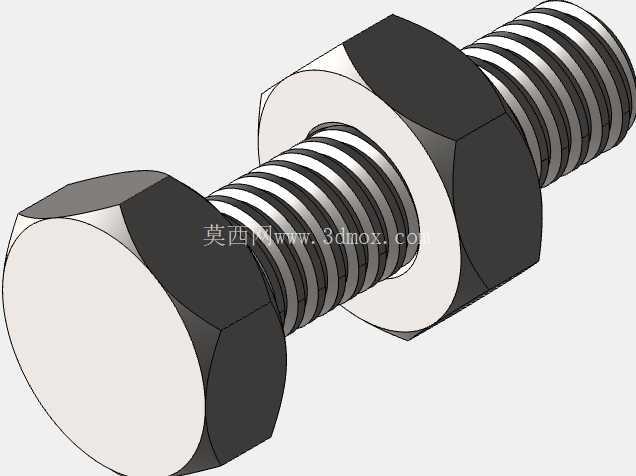

　　在压铸生产的模具装配环节，螺纹副的连接可靠性直接决定了模架开合、抽芯机构动作的稳定性，这款配套螺栓使用的端螺母，是压铸模架侧抽芯滑块限位、模板紧固工位的常用连接件，区别于普通标准六角螺母，其端面与螺栓头配合的贴合面做了针对性的平面度公差控制，避免长期受模温交变、开合模冲击后出现连接松脱的问题。从实际应用场景来看，这类螺母常搭配对应规格的外六角螺栓使用，在压铸模的动模座板、定模套板的连接工位，以及斜导柱抽芯机构的滑块锁紧块固定位置，都能见到这类结构的身影，压铸生产时模具会持续承受铝液或锌液的高压充型冲击，合模力的传导路径上每一个螺纹连接点都不能出现应力集中，这款螺母的六角对边尺寸按照对应螺栓的标准受力等级做了匹配，既保证扳手拧紧时有足够的受力接触面，又不会因为外形尺寸过大挤占模具周边的冷却水路、顶出杆的排布空间。

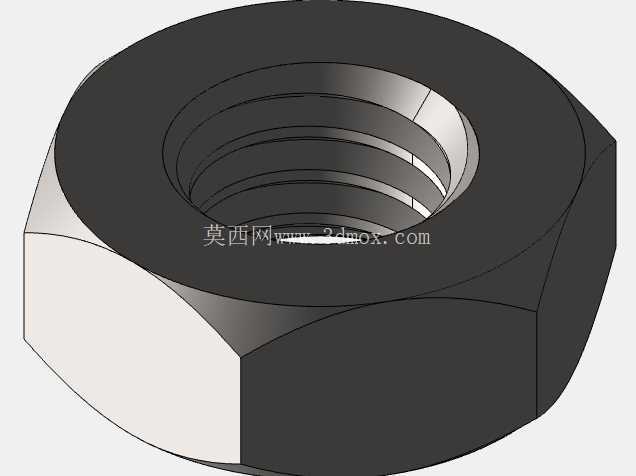

　　从设计思路上看，这款螺母采用了等厚六角结构，螺纹孔与外六角的同轴度控制在0.05mm以内，装配时螺栓穿过被连接件的通孔后拧入该螺母，两端的六角结构可以分别施加扭矩，在模具维护拆装时不需要额外的固定端防转工具，就能完成紧固件的拆卸与复装，大幅缩短模具停机维保的时间。螺母的支撑端面做了0.1mm的倒角处理，既可以去除加工毛刺避免装配时端面与被连接件出现虚接，也能在螺纹拧入时起到导向作用，避免螺纹牙型磕碰损伤。

　　考虑到压铸模具长期在180-250℃的工作温度区间运行，螺母的螺纹配合间隙比普通常温用螺母略大0.02mm，避免高温下金属热胀导致螺纹咬死无法拆卸的问题，同时螺纹的牙底做了圆弧过渡处理，降低交变载荷下的应力集中系数，提升紧固件的疲劳寿命。在安装边界上，这款螺母的六角厚度与同规格标准螺母保持一致，不需要在模板上加工额外的沉台避让，直接贴合模板平面安装即可，螺母的最大外接圆直径比对应螺栓头的外接圆直径小1mm，排布紧固件时可以按照标准螺栓的间距要求布置，不会出现相邻螺母干涉的问题。在抽芯机构的限位块固定场景下，这类螺母可以配合弹簧垫圈使用，承受滑块往复运动带来的振动载荷，端面的平整性保证锁紧后限位块的位置度不会出现偏移，避免抽芯行程出现偏差导致铸件拉伤、飞边超差的问题。不同于焊接固定的限位结构，采用这种螺栓螺母组合的紧固方式，在更换磨损的锁紧块、调整抽芯行程时，可以快速松脱螺母完成位置调整，不需要对模具模板进行二次加工，适配多批次小批量的压铸生产换模需求。

　　建模过程中对螺纹牙型采用了精确的几何建模，还原了普通公制三角螺纹的牙型角、螺距参数，装配验证时可以直观检查螺纹旋合长度是否满足受力要求，螺母与螺栓头之间的垫片空间也做了预留，设计人员在进行模架排布时，可以直接调用该模型进行干涉检查，确认紧固件与周边冷却水管接头、顶杆孔、导柱导套的安全距离，避免实际加工装配时出现位置冲突。这类紧固件虽然是模具中的小型基础零件，但每一处尺寸公差的设计都直接影响整套模具的运行稳定性，在高压铸造的生产节拍下，一旦螺母松脱导致模板移位或者锁紧块失效，就会出现铸件尺寸超差甚至模具损坏的问题，因此在结构设计时充分考虑了高温、振动、冲击的实际工况，从端面贴合度、螺纹配合间隙、六角受力面尺寸等多个维度做了适配，完全满足压铸模具连续生产的使用要求。
