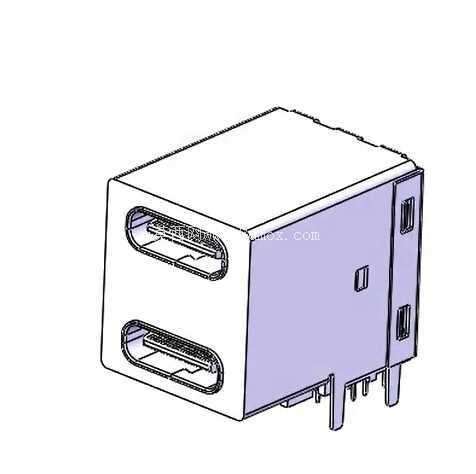

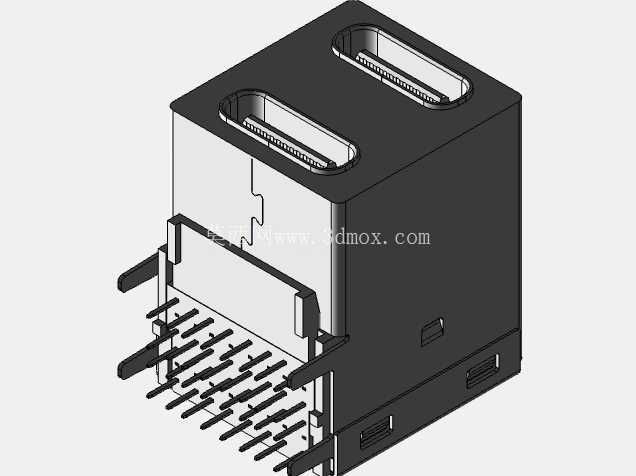

双USB Type-C 24pin通孔连接器结构

做消费类电子结构设计快十年，这类双Type-C通孔连接器的选型和建模，是板端接口设计里经常碰到的需求，很多刚入行的工程师容易只看接口定义忽略安装边界，最后打样回来要么干涉外壳要么焊盘不匹配，返工成本很高。先从实际应用场景说，这类双口24pin通孔Type-C，大多用在桌面扩展坞、多口快充头、工业手持终端的侧置接口区，还有部分带数据传输功能的便携储能设备面板上，区别于单口贴片款，通孔设计的核心优势是焊盘与PCB结合强度更高，能承受更频繁的插拔力，毕竟双口并排的使用场景里，用户经常会同时插两根线，插拔时的侧向扭力比单口大不少，SMT贴片的焊盘在反复受力后容易出现虚焊脱焊，通孔插装的引脚穿过PCB过孔焊接，抗扭拉能力能提升40%以上，适合使用频率高、插拔工况复杂的设备。

再讲功能特性，24pin的满pin定义意味着它同时支持USB3.2 Gen2以上的数据传输、PD3.1快充协议、DP视频信号输出，双口并排的布局不是简单把两个单口拼在一起，两个接口的中心距要严格控制在12.2mm±0.1mm，这个尺寸是经过大量插拔测试验证的，既不会因为间距太小导致两个Type-C公头插进去时外壳干涉，也不会因为间距过大浪费面板空间。接口的金属外壳采用卷边包角设计，前端的导向倒角做了0.3mm的C角，用户盲插时能顺利把公头导入接口内，不会出现插歪顶坏内部胶芯的情况，外壳两侧的固定脚是通孔设计的关键部分，除了信号引脚穿过PCB，两个固定脚也要对应PCB上的定位孔，焊接后能把整个连接器牢牢固定在板上，承受插拔时的纵向冲击力。

设计思路上，建模的时候首先要确定安装基准面，也就是连接器与PCB贴合的底面，所有引脚的长度、固定脚的位置都要以这个面为基准，伸出PCB背面的引脚长度控制在1.2mm-1.5mm，太长的话过波峰焊时容易连锡，太短则焊锡浸润不足影响焊接强度。内部胶芯的pin针排布要严格遵循USB-IF的规范，差分信号对的长度要做等长处理，虽然结构建模不用画走线，但pin针的位置度公差要在模型里标注清楚，相邻pin针的中心距0.5mm，位置度公差不能超过0.05mm，不然公头插入时会出现pin针对接偏差，导致接触不良或者烧针。金属外壳的厚度选0.25mm的不锈钢材质，表面镀镍，既能保证屏蔽效果，防止高速传输时的信号干扰，又有足够的强度，插拔一万次以上不会出现外壳变形。

外形尺寸和安装边界是建模和选型时最容易踩坑的点，整个连接器的本体长度是21.5mm，宽度是8.6mm，高度是6.8mm，安装时要注意接口突出面板的高度是3.2mm，面板对应的开口尺寸要做21.8mm*9.0mm的避让，开口边缘到连接器外壳的间隙留0.15mm，既方便装配，又不会出现缝隙过大进灰的问题。PCB上的过孔对应位置要做0.3mm的非金属化孔？不对，信号pin的过孔是金属化的，固定脚的过孔可以做非金属化，孔径比引脚直径大0.1mm，方便插件时顺利插入。另外要注意连接器底部与PCB表面之间不要留间隙，不然焊接时焊锡会流到连接器内部，造成pin针短路，建模时要把底面的平整度公差标注在0.05mm以内，保证贴装时完全贴合PCB。还有双口之间的隔筋厚度是1.2mm，这个隔筋是和金属外壳一体冲压成型的，能增强两个接口之间的结构强度，避免其中一个口插拔受力时波及旁边的接口，同时也能起到一定的屏蔽隔离作用，减少两个接口同时传输高速信号时的串扰。

很多工程师在做结构干涉检查时，只看静态的装配位置，忽略公头插入后的空间占用，Type-C公头插入后会在接口前方伸出22mm左右的长度，加上线材本身的折弯半径，接口前方要留至少30mm的无遮挡空间，不然用户插线时会顶到线材，导致公头不能完全插到位，出现接触不良的问题。还有连接器侧面的焊盘位置，要注意和周边的电容、电阻等元器件保持至少1mm的间距，避免焊接时连锡，也方便后期维修拆换。这类通孔连接器的建模，不能只画外观，要把所有引脚的位置、固定脚的尺寸、安装基准、公差要求都在模型里体现出来，不管是给模具厂开模，还是给PCB Layout工程师提供板框参考，都能直接用，不用反复核对尺寸。之前碰到过有工程师建模时把固定脚的位置画偏了0.5mm，结果PCB打样回来连接器插不上去，整批板子都要返工，浪费了不少时间和成本，所以这类接插件的建模，尺寸精度是第一位的，所有尺寸都要对应实际量产的规格书，不能凭感觉画。另外，金属外壳上的两个卡扣是和设备面板固定用的，卡扣的突出高度是0.8mm，对应的面板开口要做对应的卡槽，装配时卡扣卡进面板，能进一步固定连接器，避免插拔时连接器被推得向后移位，这个细节很多人容易漏掉，最后装配完接口松松垮垮，用户体验很差。
