法兰连接式手动截止阀结构设计

在化工流体输送、市政给排水、工业循环水系统、热力管网输送等场景中，管路通断与流量调节的可靠性直接决定整套系统的运行稳定性，手动法兰截止阀是这类场景里应用占比极高的管路控制元件，区别于球阀的全通径快速启闭、闸阀的低流阻全开特性，截止阀依靠阀瓣沿阀座中心线的升降动作实现密封与调节，在需要精准调控流量、频繁启闭且对密封等级有一定要求的管段中，其调节线性度与密封可靠性的平衡表现更适配现场工况需求。

从结构设计逻辑来看，这款截止阀采用直通式流道布局，两端为带螺栓孔的法兰连接结构，安装时可直接与同压力等级的管路法兰配对，通过环绕法兰端面的螺栓均匀预紧，配合法兰密封面间的密封垫片实现接口处的静密封，这种连接方式的优势在于拆装维护便捷，不需要对管路进行大范围切割改动，尤其适合中低压工况下的固定管路安装，安装边界上需要预留手轮操作空间，手轮顶端距离阀体中心的高度要满足现场操作人员手动施力的空间需求，两侧法兰对接时要保证同轴度偏差在允许范围内，避免额外的管路应力作用在阀体上导致密封面错位渗漏。

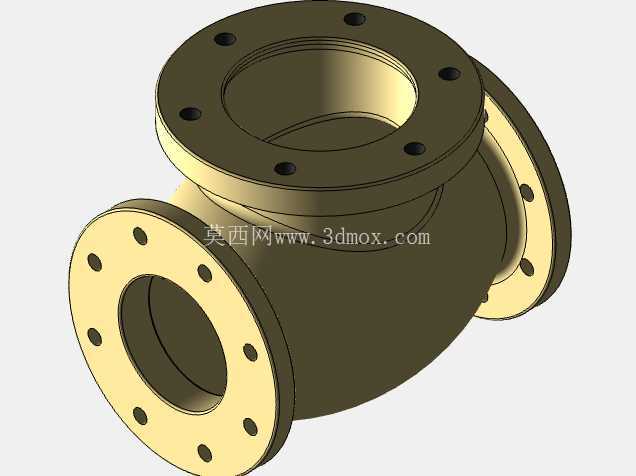

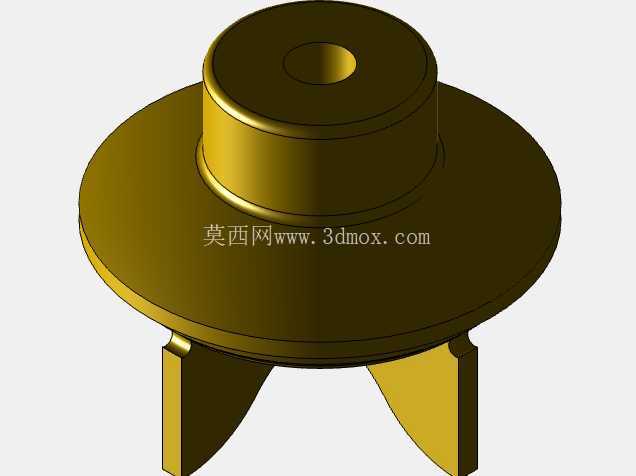

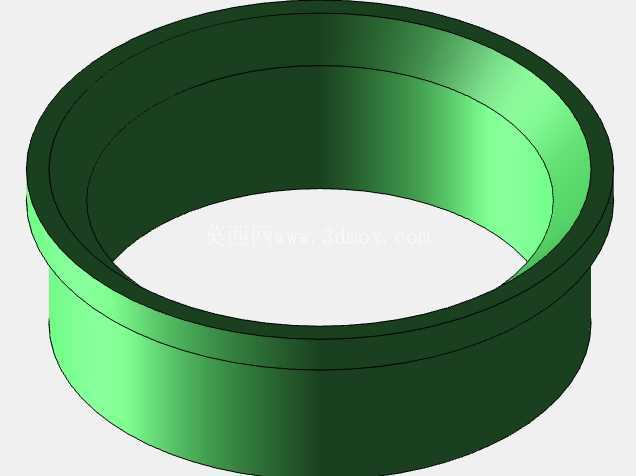

阀体部分采用流线型的腔体过渡设计，介质从一侧法兰进入后，经过阀座与阀瓣形成的节流区域，从另一侧法兰流出，这种S型的流道设计虽然相比闸阀有更高的流阻，但可以让介质在腔体内的流动更平缓，减少高速流体直接冲刷密封面的概率，延长阀座与阀瓣的密封使用寿命。阀瓣与阀杆采用活动连接结构，阀杆转动带动阀瓣升降时，阀瓣不会随阀杆同步转动，避免阀瓣密封面与阀座密封面在启闭过程中产生旋转摩擦，降低密封面的磨损速率，长期使用后即便密封面出现轻微冲蚀，也可以通过研磨密封面或者更换阀瓣密封件快速恢复密封性能，降低现场维护的成本。

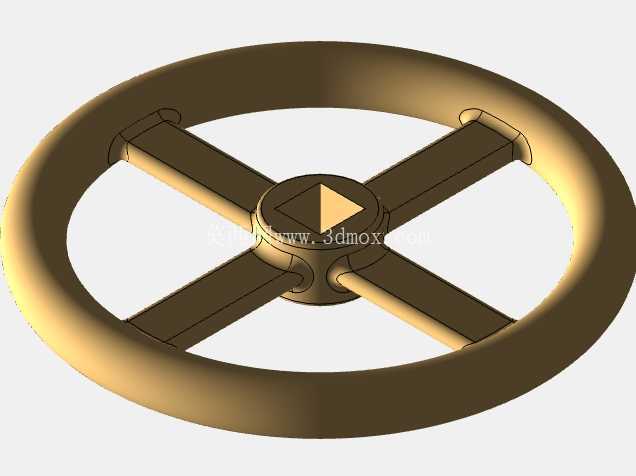

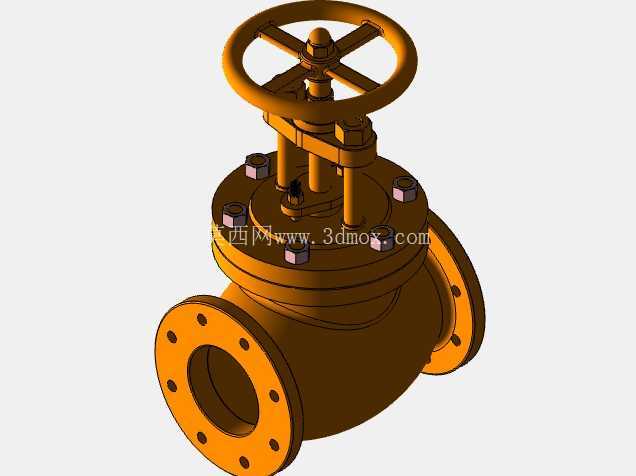

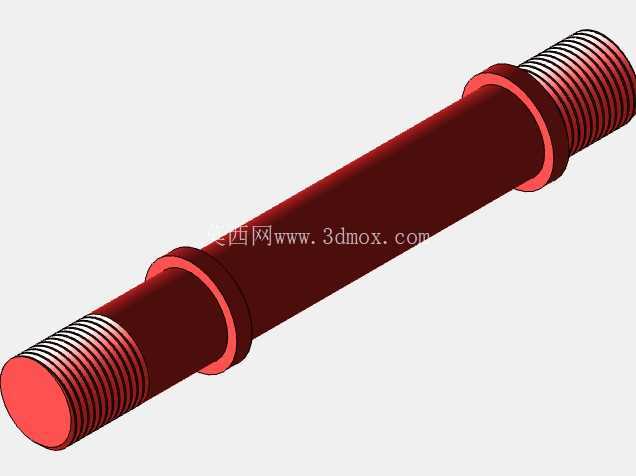

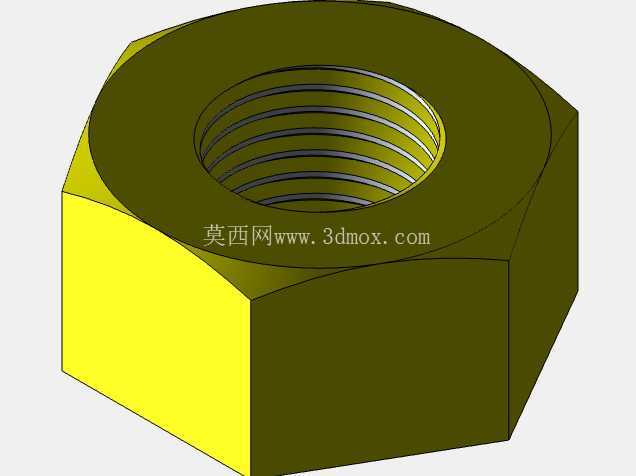

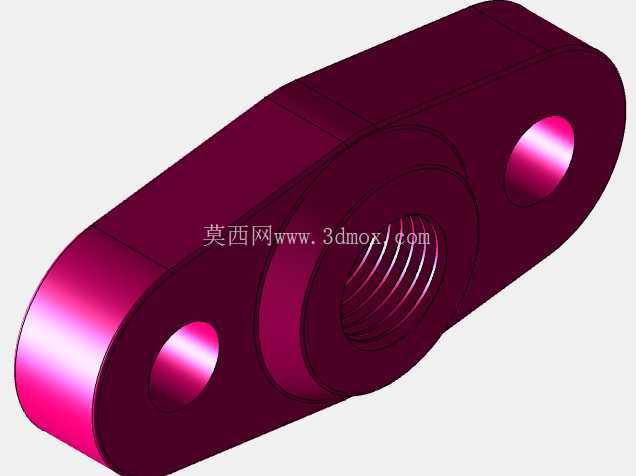

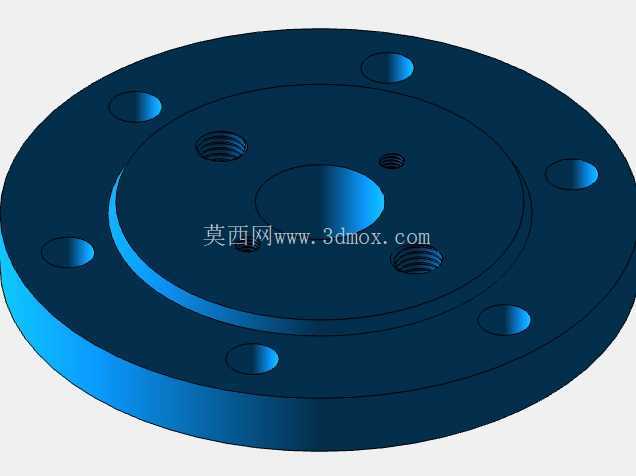

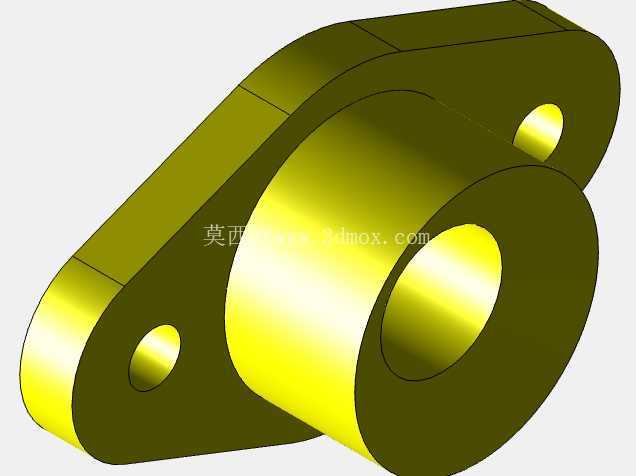

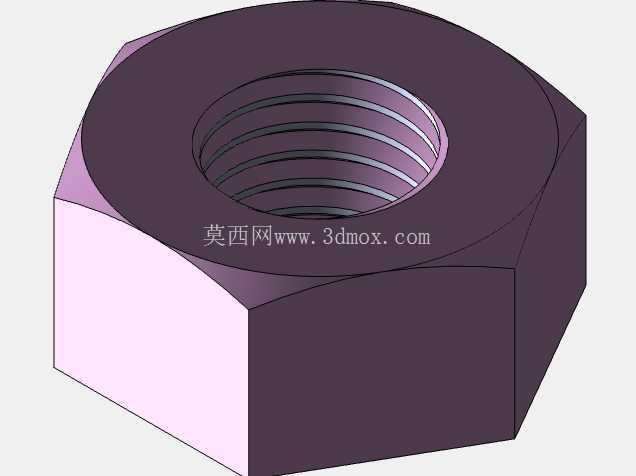

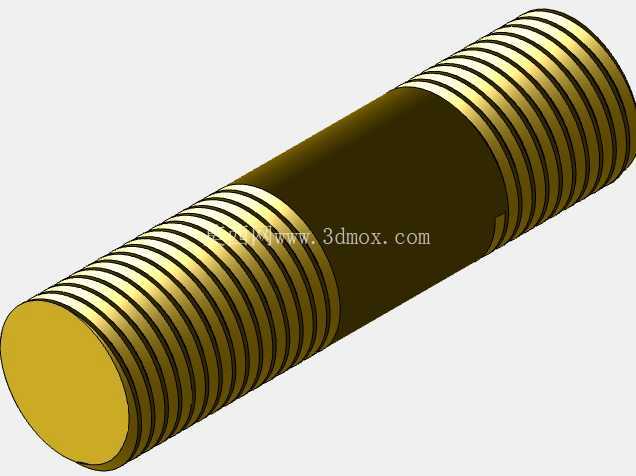

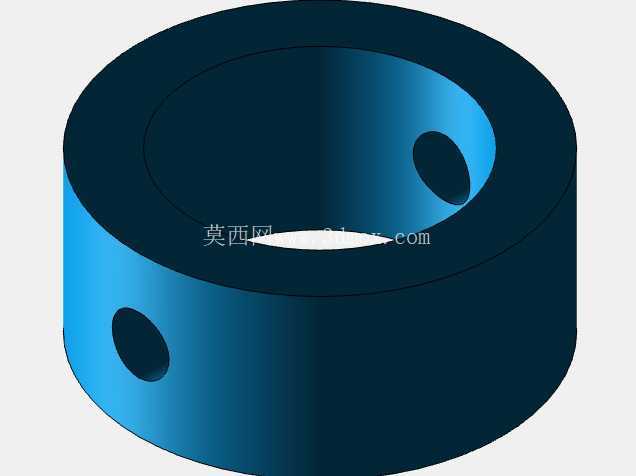

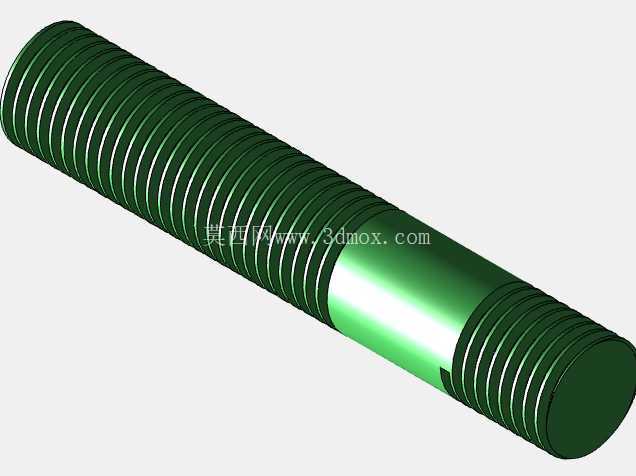

上部的手轮采用轮辐式结构，轮缘做了圆弧过渡处理，手动操作时握持手感更舒适，手轮与阀杆通过键连接传递扭矩，阀杆上设置了梯形传动螺纹，配合阀盖上的螺纹衬套，将手轮的旋转运动转化为阀杆的直线升降运动，梯形螺纹的传动效率适中，自锁性能可靠，当阀门调节到指定开度后，不会因为介质压力的波动导致阀杆自行转动改变开度，保证流量调节的稳定性。阀盖与阀体之间采用螺栓连接，结合面处设置密封垫片，中法兰位置的螺栓均匀分布在阀盖周边，预紧时按照对角顺序逐步拧紧，保证密封垫片受力均匀，避免出现局部渗漏的问题。阀杆穿出阀盖的位置设置了填料密封结构，通过填料压盖压紧填料函内的密封填料，实现阀杆往复运动过程中的动密封，当填料出现磨损渗漏时，不需要拆解整个阀门，只需要适当拧紧填料压盖的螺栓即可补偿填料的磨损量，快速消除渗漏点。

在实际选型应用中，这类截止阀通常安装在管路的水平管段上，阀杆垂直向上布置，不建议倒置安装，避免介质中的杂质沉积在填料函位置，加速阀杆与填料的磨损。功能特性上，这款截止阀既可以做截断阀使用，实现管路的完全通断，也可以做调节阀使用，通过调节阀瓣的升程改变节流面积，实现管路流量的线性调节，相比只能做通断控制的闸阀，其调节区间更宽，适合在需要对流量进行精细化调控的支路管段使用。设计过程中对各部件的配合公差做了合理匹配，阀杆与阀盖导向套的间隙控制在合理范围内，既保证阀杆升降动作顺畅无卡滞，又避免间隙过大导致阀瓣对中偏差，影响密封效果。阀体壁厚根据公称压力等级做了对应校核，保证在额定工作压力下阀体不会出现变形或者破裂的风险，法兰端面上的螺栓孔位置度严格遵循对应法兰标准，保证现场安装时可以顺利与管路法兰配对，不需要现场二次扩孔调整。
