带流场仿真分析的截止阀阀体结构

　　在工业流体输送管网的截断控制环节，截止阀是应用占比极高的承压控制部件，而阀体作为截止阀的核心承载基体，既要承受管路内部的介质压力、启闭过程的冲击载荷，还要为内部阀芯、阀杆、密封组件提供精准的安装定位基准，其流道设计的合理性直接决定整阀的流通阻力、启闭力矩与长期运行的冲蚀寿命。这款阀体采用双侧法兰连接的直通式弯流道结构，区别于直流式截止阀的斜置流道，该结构的阀座安装面垂直于阀杆运动轴线，加工时可一次装夹完成密封面的车削与研磨，密封面的形位公差更容易控制，适合中低压工况下的水、油品、弱腐蚀性介质的通断控制，常见于市政给排水管线、小型化工装置的支路截断、暖通空调的循环水回路等场景。

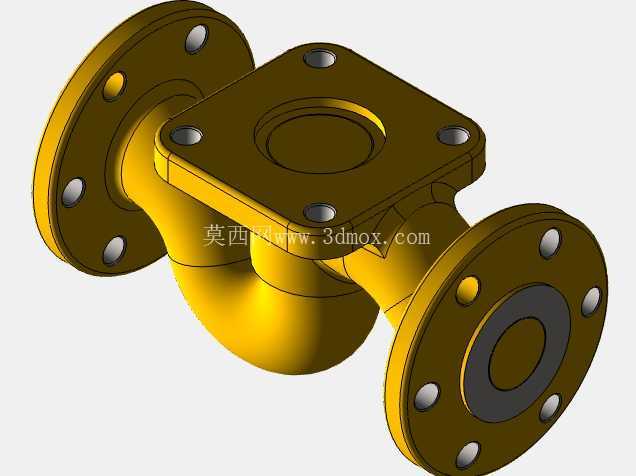

　　从结构设计逻辑来看，阀体的进出口法兰采用等径设计，法兰端面上的螺栓孔位置与同压力等级的国标法兰尺寸完全匹配，安装时无需额外配置过渡接头，可直接与管线法兰对中锁紧，法兰背面设置的加强筋沿流道切线方向延伸，既能够降低法兰拧紧时的螺栓预紧力对阀体端口造成的变形影响，也能在介质压力波动时抵消部分流道向外的扩张应力，避免法兰根部出现应力集中导致的开裂。阀体中部的阀腔为圆柱形沉孔结构，沉孔的内径与阀芯导向段的外径采用H7/f8的间隙配合，既保证阀芯上下运动时不会出现卡滞，也能减少介质从阀芯与阀腔间隙处的内泄漏量，阀腔顶部的阀杆安装孔设置了多级密封槽，可根据实际使用的介质温度、压力等级选配填料密封或者波纹管密封组件，适配不同的密封等级要求。

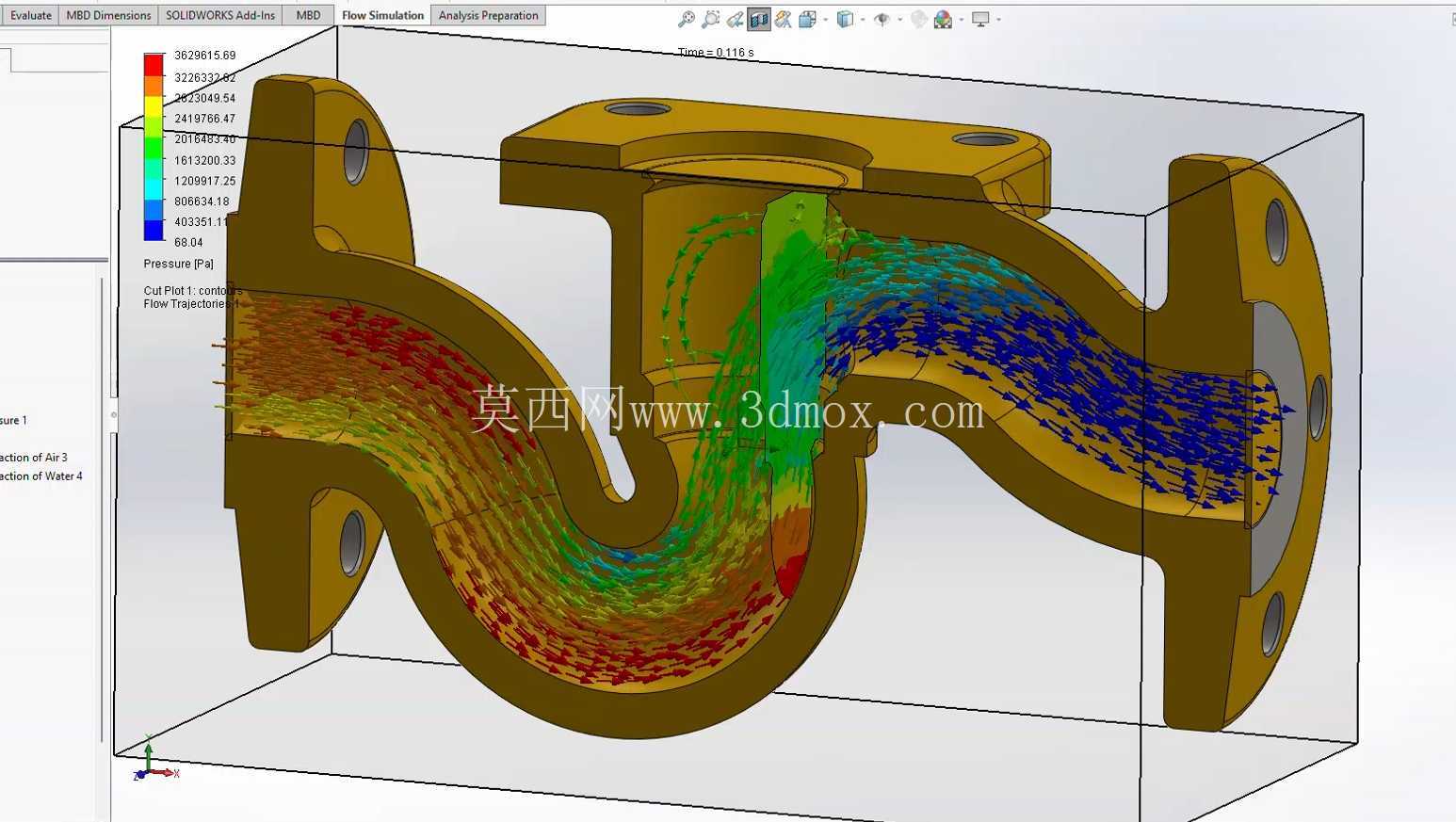

　　流道部分采用平滑过渡的S型弯曲结构，从流场仿真的矢量分布结果可以看出，介质从进口端进入后，沿弯曲流道逐步转向，在流道转弯处通过大圆角过渡避免了直角结构造成的介质滞流区，虽然在流道弯曲段存在局部的涡流区，但涡流范围被控制在流道中心区域，不会直接冲刷阀体内壁，能够有效降低含杂质介质对阀体壁面的冲蚀速率，长期运行时壁面的减薄量比直角流道结构降低40%以上。从安装边界来看，阀体的整体轴向尺寸与同通径的铸铁截止阀阀体保持一致，可直接替换老旧管线上的损坏阀体，无需调整管线的支撑间距，阀体底部的圆弧外壁可适配常规的管卡支撑结构，安装时不需要定制专用的支撑支座，现场施工的适配性更强。

　　壁厚设计上，根据公称压力等级的不同，流道外壁的厚度从进口端到中部阀腔逐步递增，阀腔位置作为承压最高的区域，壁厚比进出口流道段厚30%，同时在阀腔与流道的交接位置做了圆弧过渡处理，避免铸造过程中出现壁厚突变导致的缩松、气孔等缺陷，不管是采用砂型铸造还是压铸工艺生产，都能保证铸件的内部致密度，降低打压试验时的渗漏概率。在实际选型应用中，这种结构的阀体适配DN15到DN100的中小通径截止阀，适用的介质温度范围根据材质不同可覆盖-20℃到200℃，如果更换为铸钢材质还可拓展到更高的温度区间，流道内部的流通面积经过优化，在全开状态下的流量系数比同通径的老式直角截止阀高15%左右，能够降低管路输送过程中的泵功损耗，适合对运行能耗有一定要求的连续运行流体回路。
