阀门用带调节手轮支架组件结构设计

　　在工业流体输送管网的现场运维与阀门装配环节，支架组件是衔接阀体执行端与操作端的核心承载部件，这套适配阀门领域的支架结构，主要承担手轮操作力传导、阀杆运动轨迹约束、阀体上部载荷分散的作用，区别于常规一体式阀盖结构，分体式的支架设计能够在不拆解阀体主密封结构的前提下，完成上部操作组件的检修更换，大幅降低化工、市政供水、热力输送等管线场景下的阀门维护成本。从实际工况适配角度出发，该支架的流道衔接端采用与阀体通径匹配的弧形过渡结构，避免介质流经支架衔接位置时出现紊流压损，针对不同公称压力的管路场景，支架与阀体的对接面预留了标准密封槽位，可适配金属缠绕垫、橡胶O型圈等多种密封形式，满足从常温清水到高温蒸汽、弱腐蚀介质的输送密封要求。

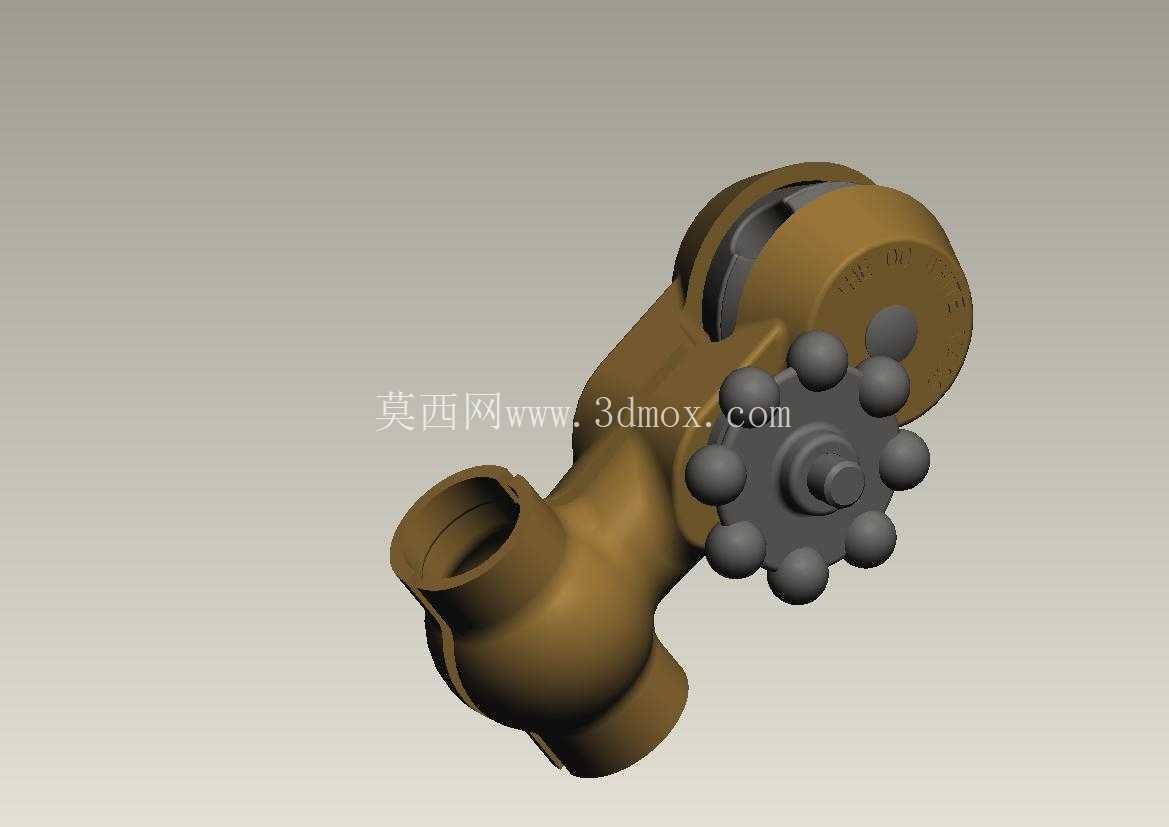

　　设计过程中优先考虑操作端的人机工程适配，手轮部分采用多凸点的星型结构，相比传统圆盘手轮，在戴劳保手套操作、操作空间狭窄的现场环境下，能够提供更多的受力接触点，减少操作打滑的概率，手轮与阀杆的衔接位置采用方榫配合结构，传递扭矩时不会出现应力集中导致的棱边磨损，长期反复操作也不会出现配合松旷的问题。支架的主体承载段采用变截面的弧形壳体结构，而非等直径的直筒结构，这种设计一方面能够在相同壁厚条件下提升结构的抗扭刚度，抵消手轮操作时产生的侧向弯矩，避免阀杆出现偏磨导致的内漏，另一方面弧形外表面能够减少外部粉尘、水汽的积存，在户外露天安装的管线上，能够降低支架表面锈蚀的速率，延长部件的户外使用寿命。

　　从安装边界来看，支架下端的两个对接接口同轴度公差控制在0.05mm以内，能够与阀体的进出端实现精准对接，不需要额外的修配调整即可完成装配，手轮的外圆直径经过优化，既保证操作时的力臂长度满足手动启闭阀门的力矩要求，又不会因为手轮尺寸过大导致相邻管线阀门的操作空间互相干涉，在并排布置的阀组安装场景下，预留的操作间隙能够满足单人完成相邻阀门的启闭操作。考虑到阀门在管线运行时可能出现的振动传导，支架与阀杆的配合位置预留了润滑脂加注通道，可在不拆解结构的前提下定期加注润滑脂，降低阀杆与支架衬套之间的摩擦阻力，避免长期静置后阀杆与支架出现锈死无法操作的问题。

　　支架上部的端盖结构采用可拆卸式设计，能够直接观察阀杆的升降行程，判断阀门的启闭状态，在需要加装电动、气动执行机构的改造场景下，可直接拆除手轮与上端盖，匹配对应规格的执行器连接法兰，不需要更换整个支架组件，适配后期管线自动化改造的需求。结构建模过程中对支架的受力薄弱位置做了局部加厚处理，也就是手轮操作力直接传导的衔接肋部，通过有限元受力校核，在1.5倍额定操作力矩下，该位置的最大应力远低于材料的屈服强度，不会出现塑性变形，同时整体重量相比同规格的传统直筒支架降低约18%，既减少了铸造环节的材料消耗，也降低了现场安装时的吊装搬运难度。针对铸造工艺的适配性，支架的所有壁厚都做了均匀化过渡，避免出现壁厚突变导致的铸造缩孔、砂眼缺陷，所有棱边都做了R2以上的圆角处理，既能够消除铸造应力集中，也避免安装维护过程中尖锐棱边划伤操作人员。
