反向公文包锁精密压铸结构设计

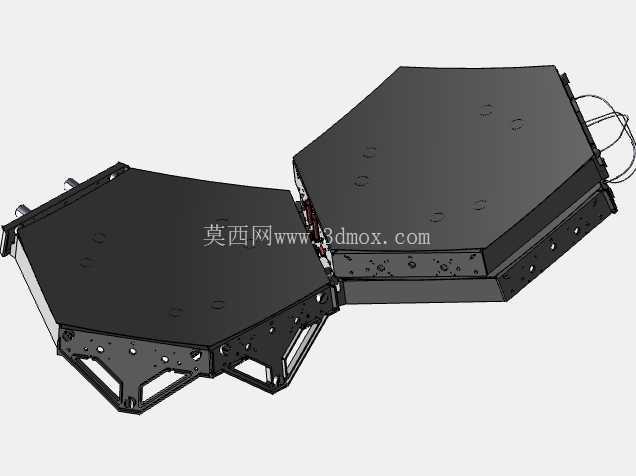

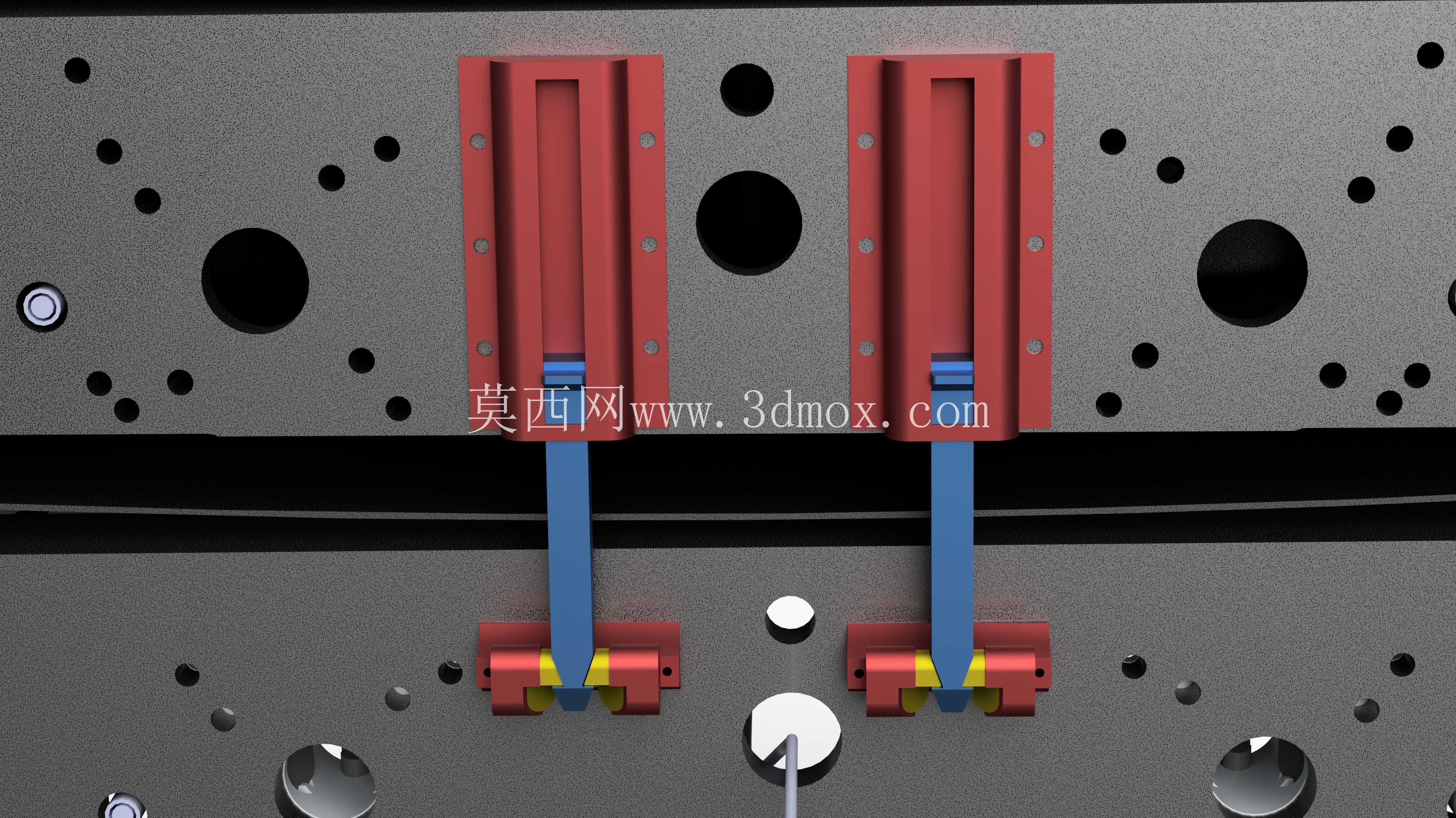

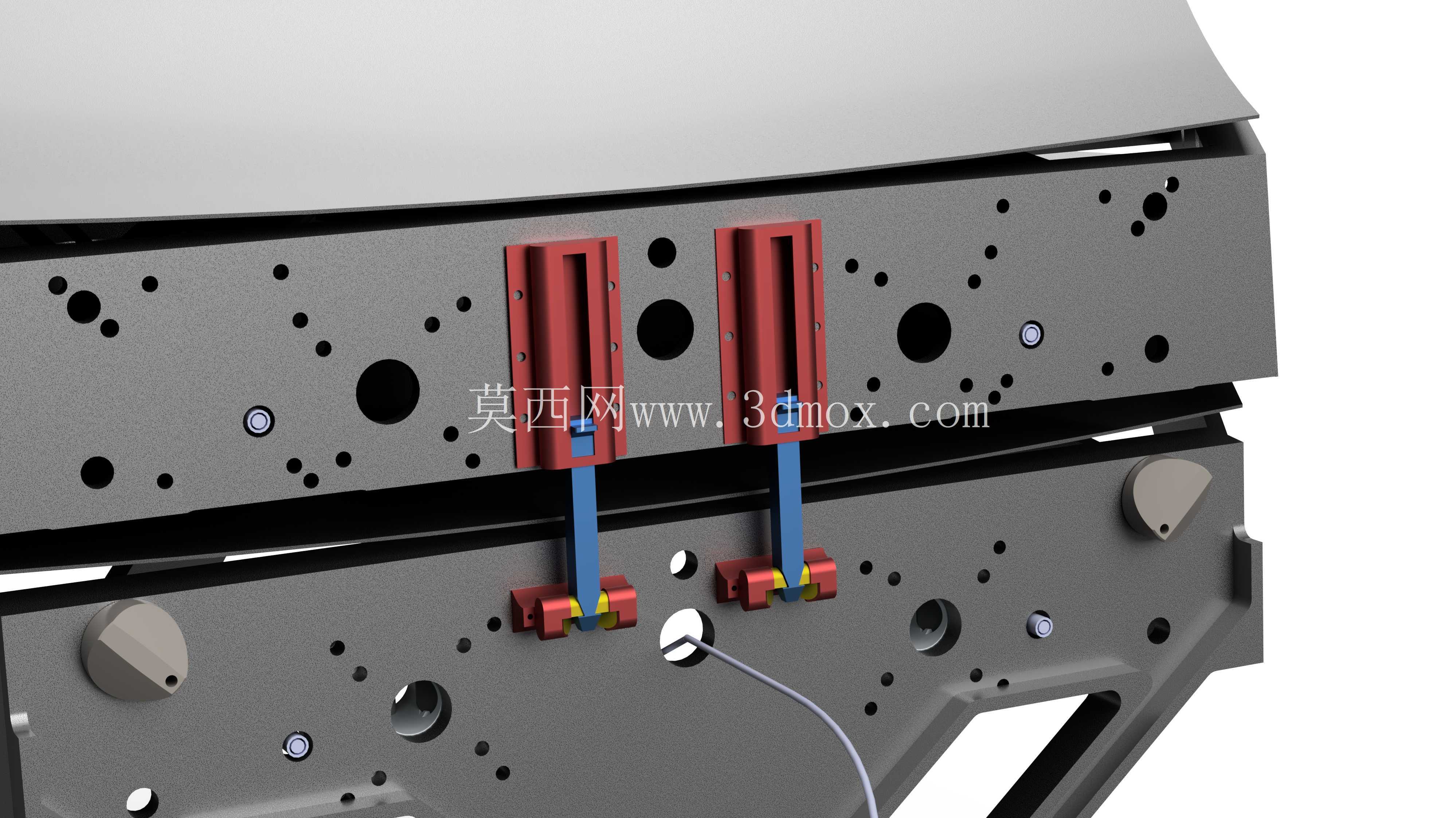

　　这款锁具结构针对硬质公文包、精密仪器防护箱的高频开合场景设计，核心解决传统箱包锁在频繁启闭、受外力冲击时的锁止失效问题，适配铝合金、碳纤维等硬质箱体的安装需求，在商务箱包、便携检测设备箱、特种作业防护箱领域有明确的应用指向。从功能逻辑上看，该结构采用反向锁止的传动路径，锁舌的伸出与收回动作通过中部的联动拨杆实现同步驱动，区别于传统单侧锁舌的受力偏差问题，双侧锁舌同步动作时，锁合状态下箱体两侧的压紧力均匀分布，不会出现单侧翘边、密封失效的情况，对于带防水胶圈的防护箱体而言，均匀的锁合压力能保证胶圈压缩量一致，提升箱体的防尘防水性能。

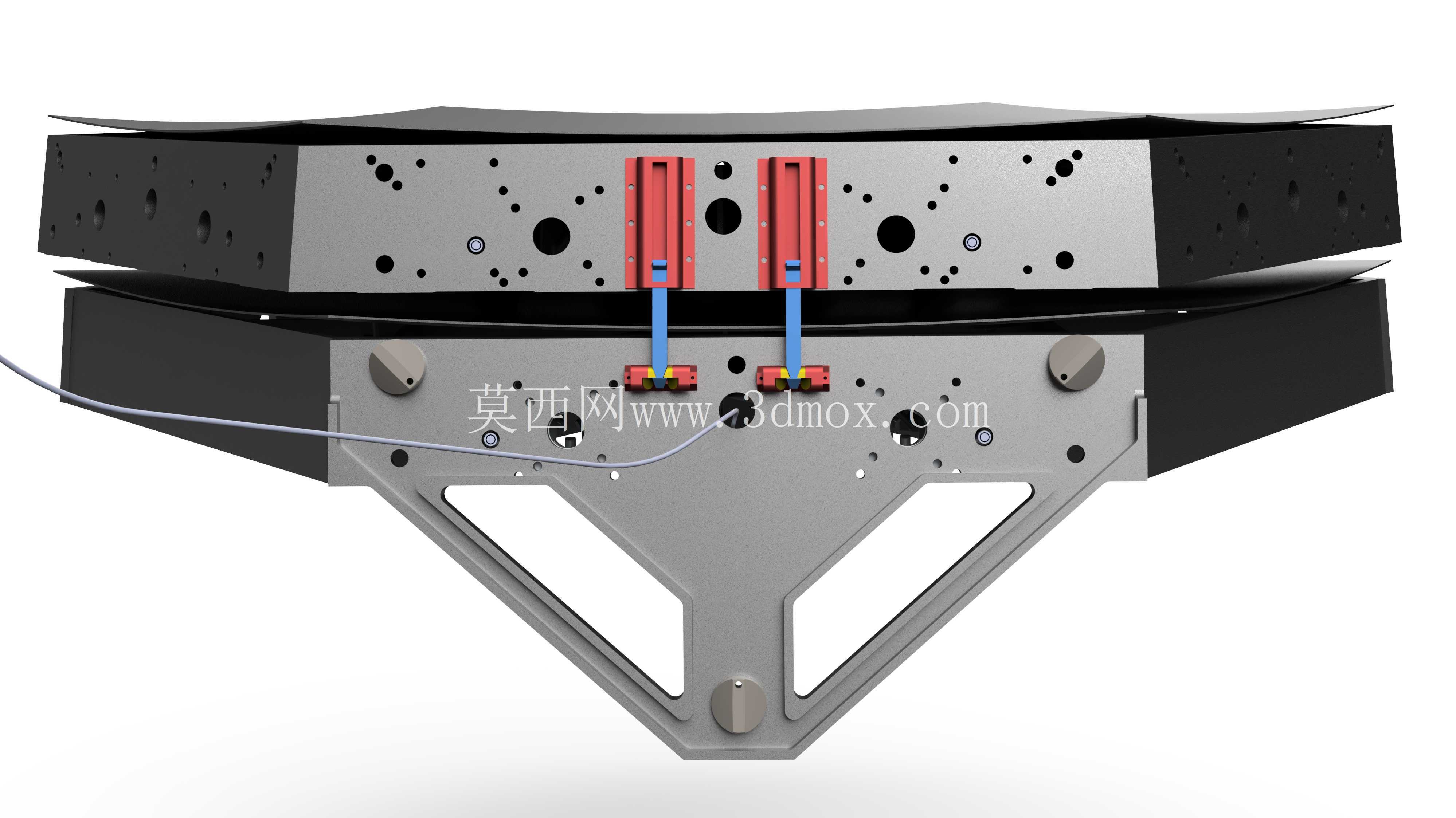

　　设计过程中优先考虑了压铸工艺的成型可行性，主体承力板采用三角镂空的结构形式，并非单纯的减重设计，三角结构的筋条走向完全匹配锁具受外力冲击时的应力传递路径，当箱体发生跌落、侧边受挤压时，外力会沿三角筋条分散到整个安装板面，避免锁舌安装位出现应力集中导致的断裂，同时镂空结构减少了压铸过程中的厚壁区域，降低铸件内部缩孔、气孔的成型缺陷率，提升零件的成品率与结构强度。安装边界方面，主体安装板的孔位采用对称排布设计，适配市面上主流硬质公文包的安装孔距，安装时不需要对箱体进行额外的打孔改造，直接通过沉头螺钉即可完成固定，锁体的整体厚度控制在硬质箱包的夹层厚度范围内，不会突出箱体表面影响外观与携带便利性。

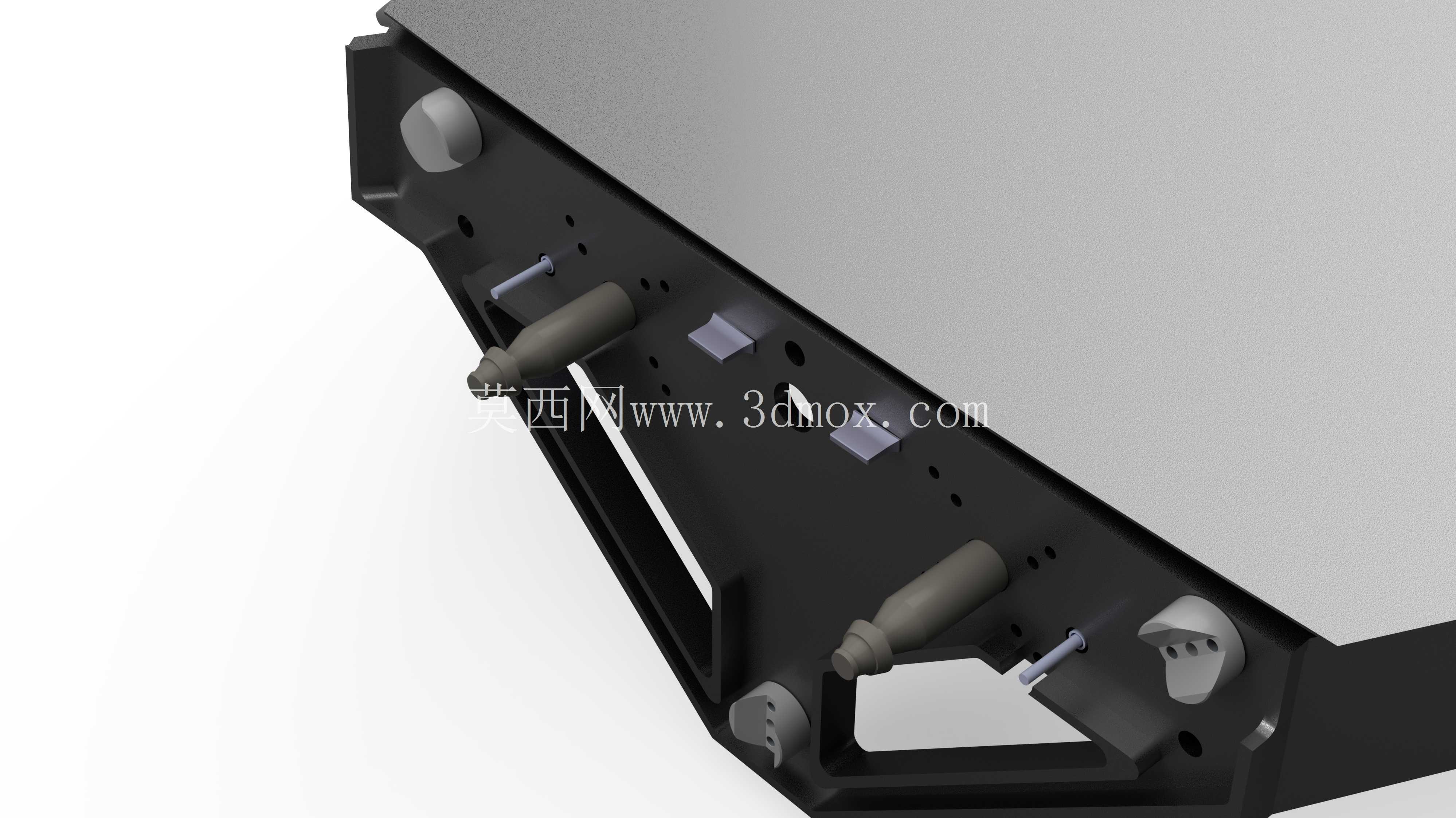

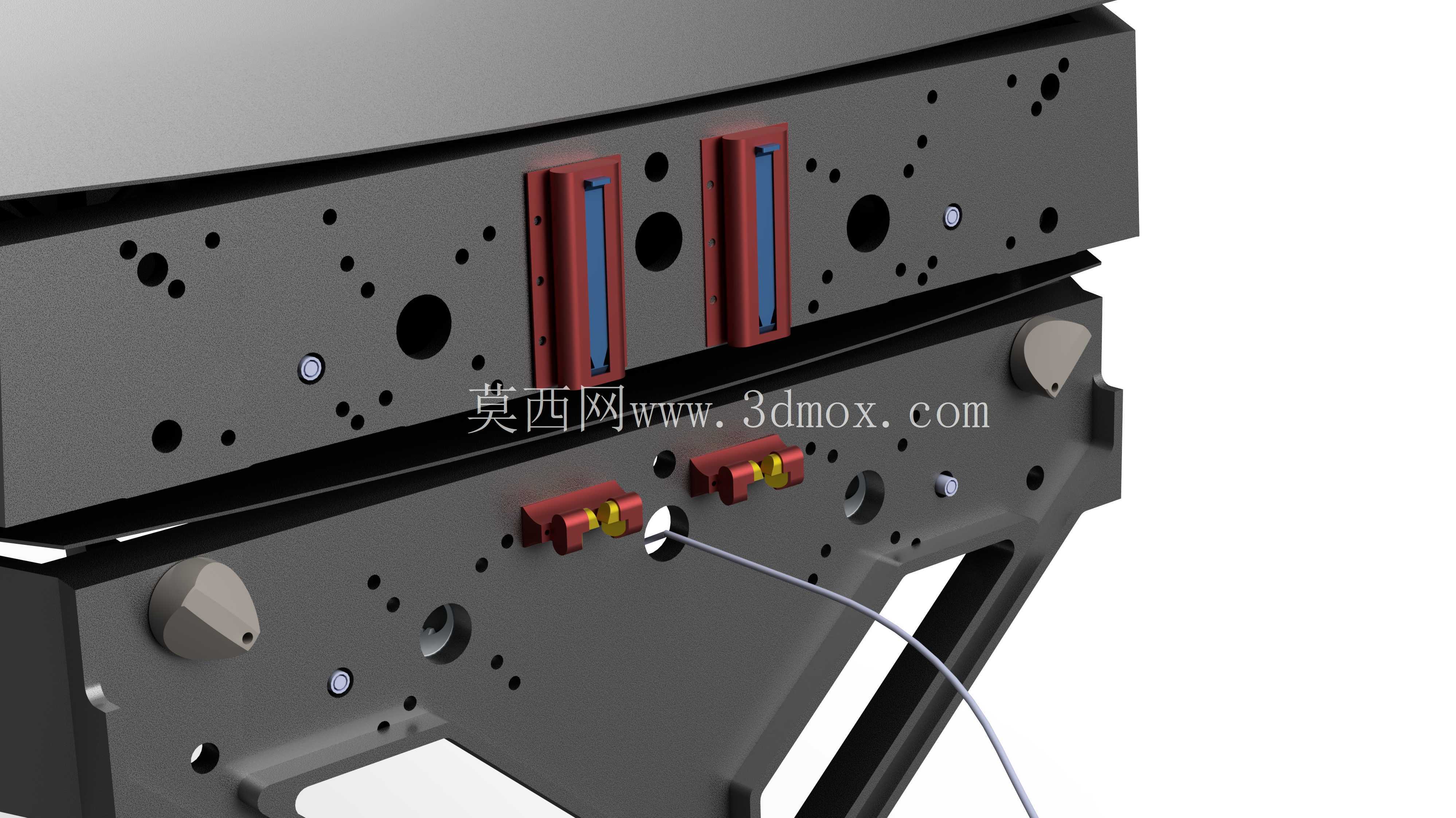

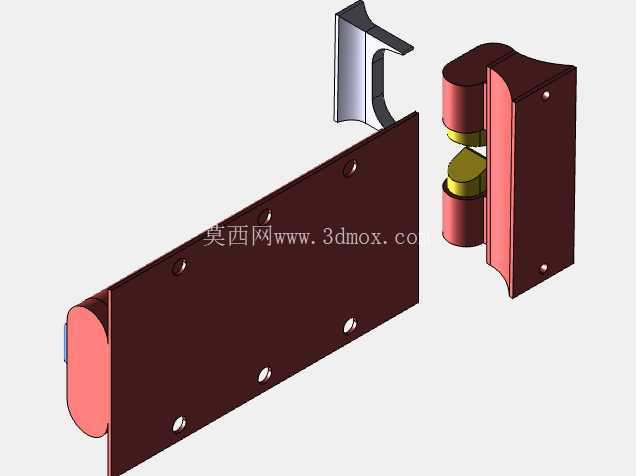

　　锁止触发机构采用按压式的传动设计，红色的操作拨块设置在锁体中部，操作时的按压力度经过力学优化，既不会因为力度过小导致意外开启，也不会因为力度过大造成操作不便，拨块下方设置有复位弹簧的安装位，弹簧的预紧力经过匹配，保证锁舌弹出时的到位率，同时在锁合状态下，弹簧的预紧力能维持锁舌的伸出状态，即使受到振动冲击也不会出现锁舌回缩的问题。锁体的黑色侧边构件为导向限位结构，与箱体上的锁扣配合时，能提供导入导向，即使箱盖与箱体存在小幅的位置偏差，也能通过导向面的引导顺利完成锁合，降低用户对准操作的精度要求。

　　在细节设计上，所有与用户接触的棱边都做了圆角过渡处理，避免携带过程中划伤手部或衣物，锁体表面的安装孔位都做了沉头设计，螺钉安装后不会突出零件表面，保证外观的平整性。传动部件之间的配合间隙经过合理设定，既保证动作的顺畅性，不会出现卡滞问题，又不会因为间隙过大导致锁合后出现旷量，避免携带过程中锁体晃动产生异响。该结构的压铸模具设计中，分型面选取在主体板的平面位置，侧抽芯结构集中在锁舌与拨块的安装位，尽可能简化模具结构，降低量产时的模具成本与维护难度，零件的拔模角度按照压铸工艺规范设置，保证成型后零件能顺利脱模，不会出现拉伤、变形的问题。从实际使用场景出发，该锁具在频繁开合的使用周期内，传动部件的磨损量控制在合理范围内，锁止精度不会因为长期使用出现明显下降，适配日常商务通勤、户外作业携带设备等多种使用场景的可靠性要求。
