拉杆式标准液压缸结构爆炸展示模型

在液压传动系统的实际落地场景里，这类拉杆式液压缸是应用覆盖度极高的直线执行元件，从压铸模具的抽芯、锁模动作，到自动化产线的工件顶升、工装夹具的夹紧动作，再到工程机械的辅助支撑、物流设备的举升动作，都能见到这类结构的身影。不同于焊接式油缸的定制化属性，拉杆式结构的标准化程度更高，零部件互换性强，后期维护更换密封件、导向件的操作门槛更低，非常适合批量配套在通用工业设备上。

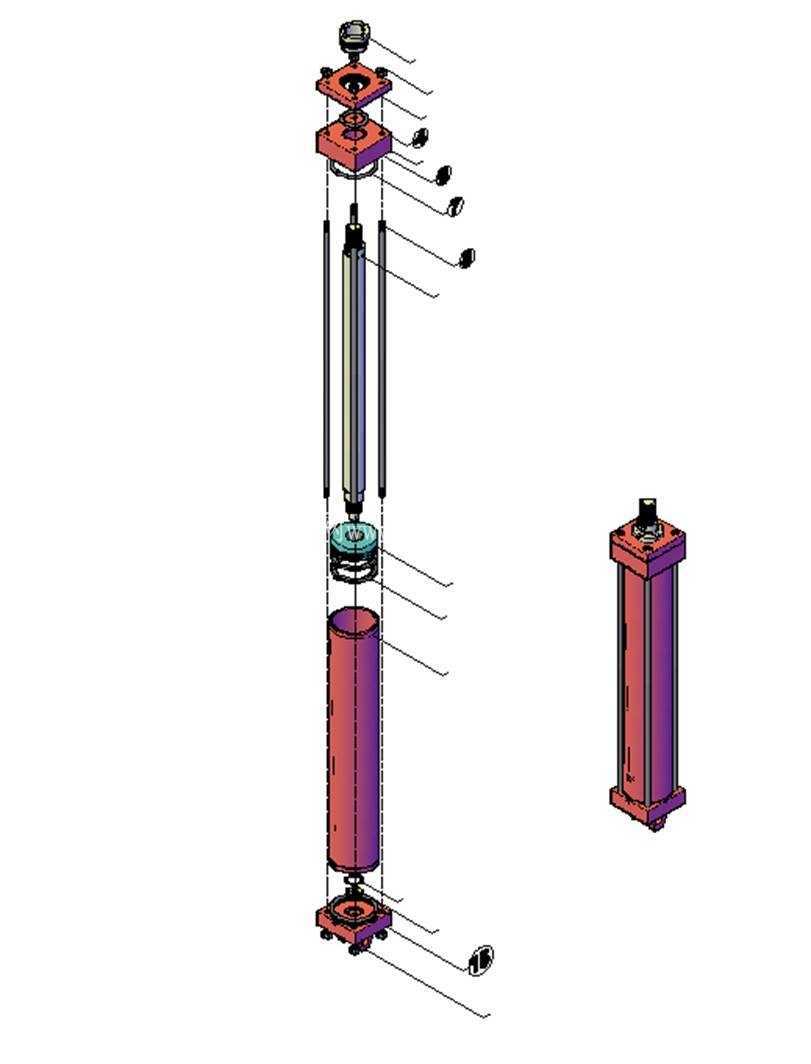

从结构设计逻辑来看，这套模型完整拆解了油缸的全部组成部件：上下端盖通过四根对称布置的长拉杆完成锁紧，将缸筒牢牢夹持在两端盖之间，这种结构的优势在于装配时不需要对缸筒端部做焊接或螺纹加工，能最大程度避免缸筒内壁因加工热变形产生的精度损失，保证活塞运行时的同轴度要求。活塞组件采用了分体式设计，活塞本体与活塞杆通过螺纹连接，配合锁紧件防止往复运动时出现松脱，活塞上的密封沟槽分别适配了孔用格莱圈与导向环，既保证高压油腔的密封性能，又能为活塞提供径向支撑，避免活塞直接与缸筒内壁发生金属摩擦。

端盖部分的设计充分考虑了实际使用的可靠性，活塞杆侧的端盖内置了轴用斯特封、防尘圈与导向套，防尘圈可以刮除活塞杆外露表面附着的灰尘、金属切屑等杂质，避免杂质被带入缸筒内部划伤密封件与缸壁，导向套采用铜基合金材质，具备优秀的耐磨性能，能承受活塞杆往复运动时的径向载荷，减少活塞杆的偏磨风险。无杆腔侧的端盖预留了标准油口，油口内部做了沉孔处理，可以安装管式液压接头，油道与缸筒内腔的过渡位置做了圆角打磨，避免高压油液流动时产生紊流与局部压力损失。

从安装边界来看，这类拉杆油缸的两端都预留了标准安装孔位，既可以通过端盖的法兰面直接固定在设备安装板上，也可以搭配耳环、铰支座等附件完成摆动式安装，缸体的外形轮廓为规则方形截面，四根拉杆对称分布在缸筒四周，安装时不需要额外设计复杂的抱紧结构，只需要在安装基板上加工对应位置的螺栓过孔即可完成固定。活塞杆的伸出端加工有标准外螺纹，方便连接负载接头、连接法兰等配件，用户可以根据实际负载的连接形式更换不同的端部连接件，不需要对油缸本体做二次加工。

在实际选型匹配过程中，这类结构的油缸可以根据系统压力、行程需求、负载大小调整缸筒内径、活塞杆直径与拉杆的强度等级，模型中呈现的密封结构形式适配16MPa以内的常规液压系统工况，如果应用在高压、高频往复的场景，只需要更换对应材质的密封件与更高强度的拉杆即可完成适配，不需要改动整体的安装尺寸与外形轮廓，这种模块化的设计思路大幅降低了设备改型时的设计工作量。很多结构工程师在做液压系统布局时，会优先选用这类标准化的拉杆油缸，只需要在三维装配环境中预留对应的安装空间，确认活塞杆伸出时的运动轨迹不会与周边结构产生干涉，就可以直接调用对应的模型完成整体装配，不需要从零开始绘制油缸的每一个零件，能有效缩短设备的设计周期。

需要注意的是，这类油缸在实际安装时要保证活塞杆的运动方向与负载的受力方向尽可能同轴，避免出现侧向载荷，否则会加速导向套与密封件的磨损，缩短油缸的使用寿命。模型中拆解展示的每一个零件都对应实际生产中的加工要求，比如缸筒内壁需要做珩磨处理，表面粗糙度达到Ra0.4以下才能保证密封件的使用寿命，活塞杆表面需要做淬火后镀铬处理，硬度达到HRC55以上，提高表面的耐磨与防锈能力，拉杆需要采用中碳钢调质处理，保证足够的抗拉强度，避免油缸加压时拉杆出现塑性变形导致端盖漏油。
