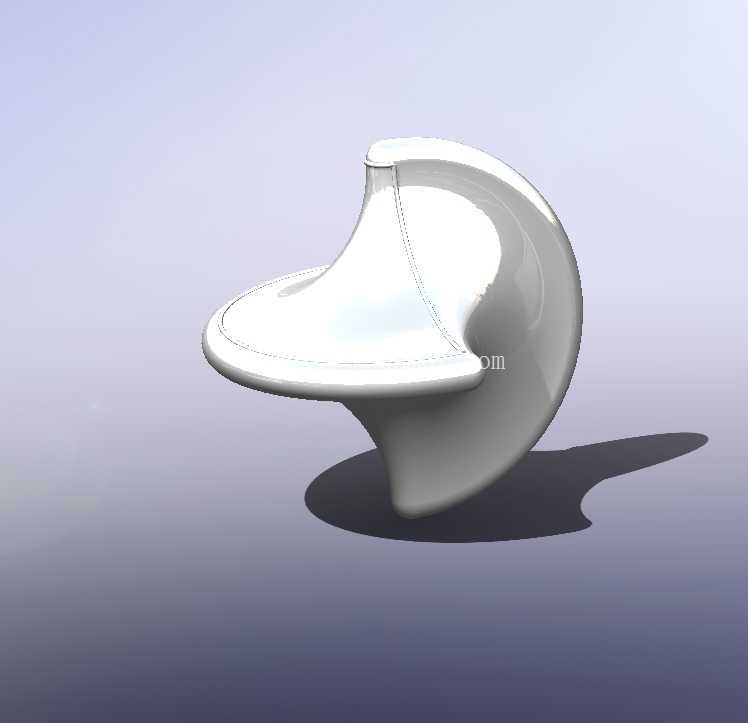

流线型曲面旋转结构造型设计

　　在设计思路上，最初的方案是采用常规的直角弯头加导流片的结构，但在流体仿真验证中发现，常规结构在高流速工况下的局部阻力系数过高，且导流片与管壁的焊接位置容易出现应力集中，长期受介质冲刷会出现磨损泄漏的问题，因此转而采用一体化的旋转曲面结构，通过单一半径的旋转轨迹结合截面的渐变控制，让整个流道的截面变化率控制在5%以内，保证介质流经时的流速平稳。从安装边界来看，构件底部的圆柱定位段直径为适配常规DN50管路设计，定位段长度为25mm，能够直接插入对应规格的管路接口中，配合端面的密封槽安装O型圈即可完成密封，不需要额外的焊接工序，安装时的轴向定位依靠底部凸台的端面完成，凸台外径比定位段大12mm，能够贴合管路法兰的端面，保证安装时的同轴度误差控制在0.1mm以内。该曲面旋转构件的设计，最初是为了适配小型流体导流设备的内部流道过渡需求，在实际工况中，这类构件常被安装在流体管路的转向衔接位置，用来降低介质流经转角时的紊流损耗，减少局部阻力带来的能耗提升。从结构特性来看，整个构件采用连续变曲率的曲面过渡设计，没有尖锐的棱角与突变的截面，所有曲面衔接处都做了G2连续的顺滑处理，能够避免介质流经时出现局部涡流，同时也能减少固体杂质在构件表面的沉积，降低长期运行后的流道堵塞风险。

　　构件上部的曲面延伸段最大外轮廓直径为120mm，整体高度为85mm，安装时需要预留的最小空间为直径130mm、高度95mm的圆柱形区域，避免与周边的管路支架、固定件产生干涉。在功能特性上，一体化的压铸成型结构让整个构件没有拼接焊缝，整体结构强度比焊接式弯头提升40%以上，能够承受最高1.6MPa的工作压力，适配水、轻度腐蚀性流体等多种介质的输送场景，曲面表面的粗糙度可以通过后期抛光处理达到Ra0.8，进一步降低介质流动时的摩擦阻力。在建模过程中，需要重点控制旋转轨迹的曲率变化，避免出现曲面的褶皱与曲率反转，所有的曲面加厚操作都要保证壁厚均匀，整体壁厚控制在3mm，局部安装位置的壁厚加厚到5mm，保证安装受力时不会出现变形。

　　这类旋转曲面结构除了用在流体导流场景外，也可以作为小型设备的外观装饰件、物料输送的导向滑道使用，当作为物料导向件时，顺滑的曲面能够避免物料在转角位置出现卡滞，针对颗粒状物料的输送场景，可以将曲面的表面硬度处理到HRC45以上，提升耐磨性能，延长构件的使用寿命。在实际生产中，这类构件采用压铸工艺成型时，需要注意曲面位置的拔模角度控制，因为曲面的法向方向随位置变化，拔模方向要与旋转轴线保持一致，所有曲面的拔模斜度不小于1.5°，避免开模时出现粘膜、拉伤的问题，进胶口设置在底部定位段的端面，避免在曲面外观面留下进胶痕迹，影响后续的表面处理效果。

　　针对不同的使用场景，可以调整构件的整体尺寸比例，比如用于大管径管路时，可以将定位段直径按比例放大，同时调整曲面的曲率半径，保证流道的截面变化率始终维持在合理区间，避免尺寸放大后出现阻力系数骤升的问题。在结构验证阶段，需要对构件进行压力测试，在1.5倍额定工作压力下保压30分钟，不能出现渗漏、变形的问题，同时要进行流体仿真验证，保证在额定流速下，构件位置的压力损失不超过同长度直管段的1.2倍，满足管路系统的能耗控制要求。
