模块化半悬挂高空作业平台支架结构

　　在建筑外墙施工、幕墙安装、外立面维护、高空设备检修这类作业场景里，半悬挂式作业平台是替代传统落地脚手架的核心作业载体，而平台支架作为整套系统的承载受力主体，其结构合理性直接决定作业安全冗余与现场适配效率。这套模块化半悬挂平台支架，采用分段式桁架承载结构作为主受力框架，整体沿作业延伸方向做等截面设计，单段支架可根据作业面长度灵活拼接，无需在现场做大量焊接改制，适配不同宽度的建筑立面作业需求。支架主承载梁采用矩形截面空腹桁架设计，在控制整体自重的前提下，保证纵向抗弯、抗扭刚度，避免平台在人员移动、机具放置时出现过大挠度，影响作业稳定性。

　　平台两侧设置双层防护栏杆，栏杆立柱与主框架采用快装式插接结构，扶手高度符合高空作业防护要求，中间设置横杆防止人员意外翻越，底部设置挡脚板结构，避免工具、物料从平台边缘坠落造成下方安全隐患。支架的悬挂端设置有适配建筑结构的连接挂点，挂点位置做了局部加强处理，可将平台整体载荷均匀传递到建筑主体结构上，避免局部应力集中造成结构损伤；非悬挂端设置有可调节支撑脚，可根据建筑外立面的凹凸情况调整支撑长度，保证平台整体处于水平状态，即使在有一定坡度的外立面作业场景下，也能通过支撑脚的微调保证作业面水平。从设计思路上，整套支架完全遵循模块化快装逻辑，所有连接节点均采用标准化的销轴、螺栓连接，无需专用工具即可完成现场组装，单段支架的重量控制在人工可搬运范围内，无需大型吊装设备即可完成转运与搭设，特别适合老旧小区改造、小型商业体外墙维护这类场地受限、无法进场大型设备的作业场景。支架的行走端设置有导向滚轮，可沿建筑外立面预设的导轨或结构边缘平稳移动，调整作业位置时无需完全拆卸平台，只需推动支架沿作业面滑动即可，大幅提升作业位置调整的效率，减少重复搭拆的工作量。

　　在安装边界上，单段支架的标准长度适配常规住宅楼层的立面开间尺寸，拼接后总长度可覆盖从单窗口作业到整面立面作业的不同需求，支架的整体宽度满足两名作业人员同时操作、放置常规施工机具的空间要求，防护栏杆与主框架的连接节点做了防脱设计，避免作业过程中受振动影响出现连接件松脱。主桁架的腹杆采用三角形布置形式，将竖向载荷均匀分解到上下弦杆上，即使局部出现集中载荷，也能通过腹杆传递到整个桁架结构上，不会出现局部杆件过载变形的情况。平台踏板采用防滑花纹板铺设，踏板与主框架之间设置有防滑移的定位结构，避免人员走动时踏板出现移位，踏板表面的防滑纹路可在有积水、落尘的情况下保证足够的摩擦力，降低人员滑倒的风险。

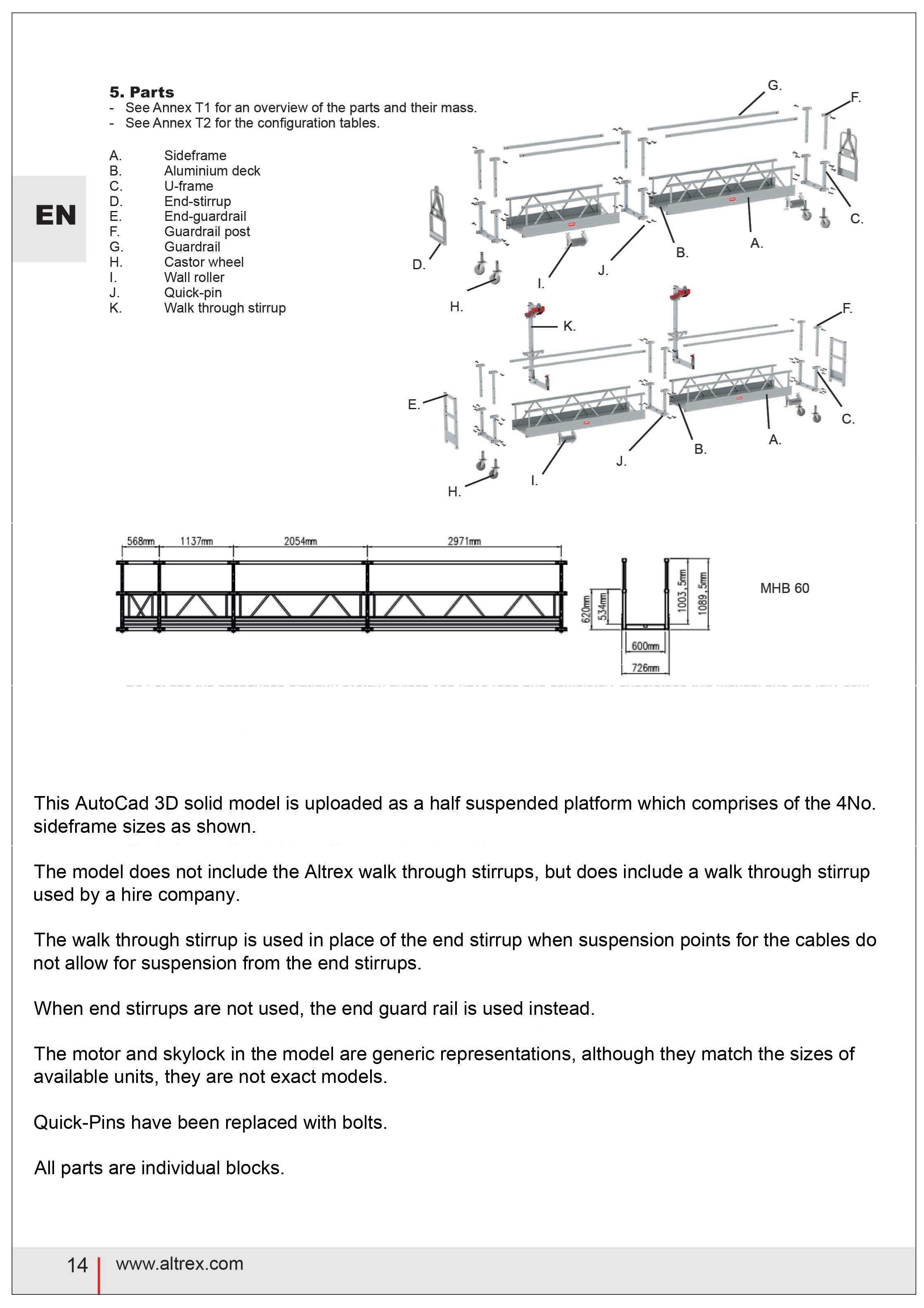

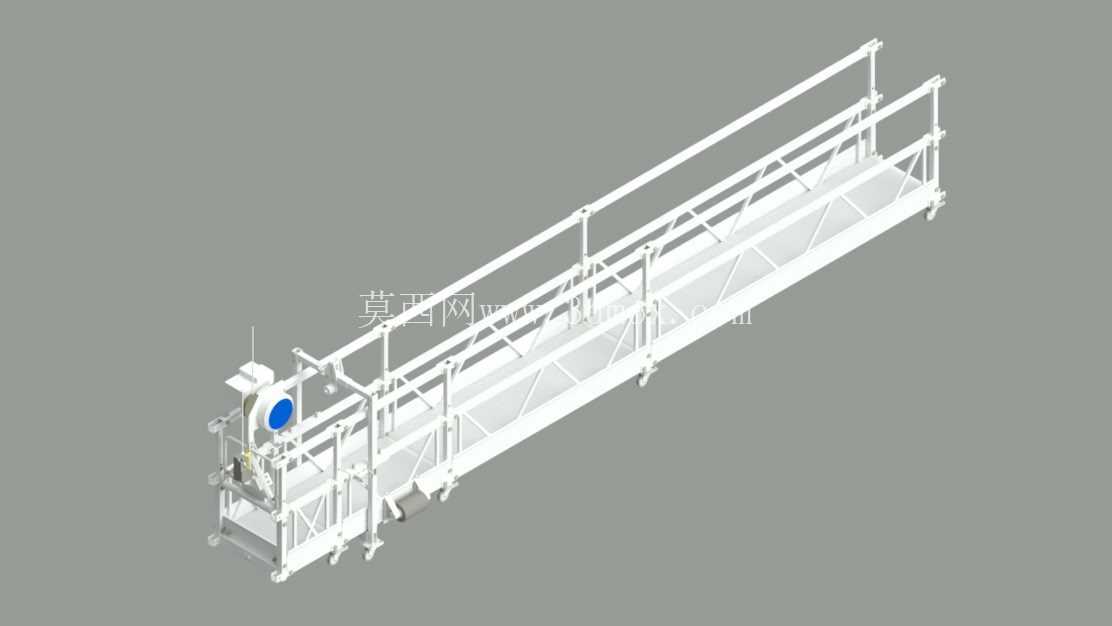

　　支架的悬挂挂点可适配不同厚度的建筑结构檐口、预埋挂点，挂接位置设置有防脱锁止机构，挂装完成后自动锁止，避免受外力影响出现平台脱坠的风险。在实际使用中，这套支架可搭配提升机构实现整体升降，也可作为固定悬挂平台使用，适配外墙涂装、窗户安装、空调外机检修、幕墙打胶等多种高空作业场景，相比传统落地脚手架，其搭设效率提升数倍，材料用量大幅降低，同时不会占用建筑底部的地面空间，对场地周边的通行影响极小。支架的所有结构件均做了防腐处理，可适应室外露天作业的日晒雨淋环境，延长设备的整体使用寿命，连接用的销轴、螺栓均采用标准件，后期维护更换十分便捷，无需定制特殊配件。从结构建模的角度来看，这套模型完整还原了支架的所有杆件连接关系、节点细节，可直接用于结构受力仿真验证、施工方案模拟、作业安全交底等场景，建模时对桁架杆件的截面尺寸、连接节点的装配间隙都做了精准还原，能够直观呈现整套支架的装配逻辑与受力传递路径，方便结构设计人员在此基础上针对不同作业场景做参数化调整，比如调整主桁架的截面尺寸适配更大的载荷需求，调整挂点结构适配不同的建筑主体连接形式，调整防护栏杆的形式满足特殊作业场景的防护要求。
