参数化直齿轮齿条传动结构设计

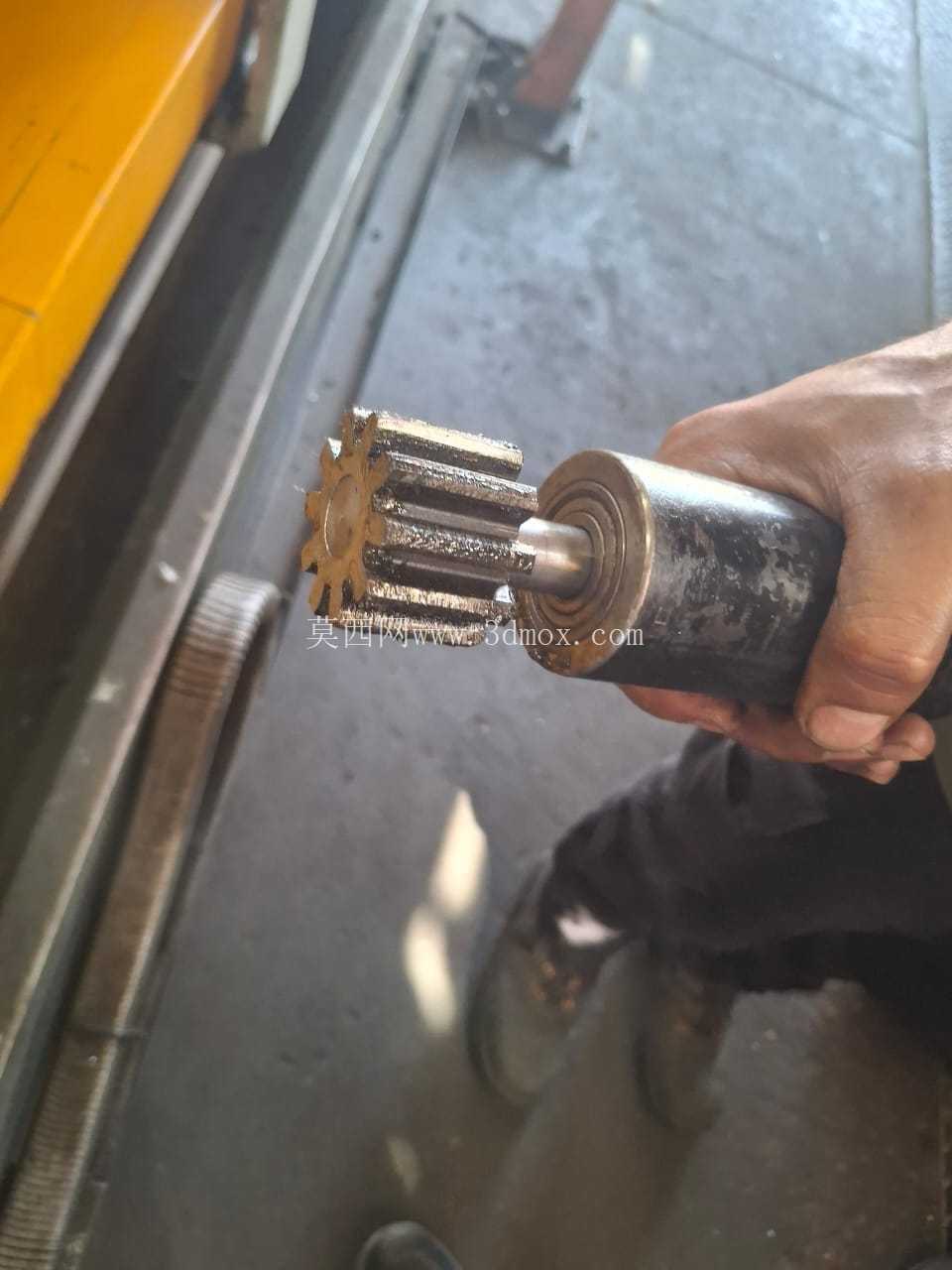

在普通卧式车床的进给系统改造场景中，齿轮齿条传动是实现主轴旋转运动向刀架直线进给转换的核心结构，相比传统丝杠传动，它能在长行程进给场景下保持更低的制造成本与更高的传动效率，不会出现长丝杠高速运转时的挠性变形问题，尤其适配中小型手动车床的升级改造需求，可覆盖从端面车削、外圆车削到螺纹进给的多工况传动要求。

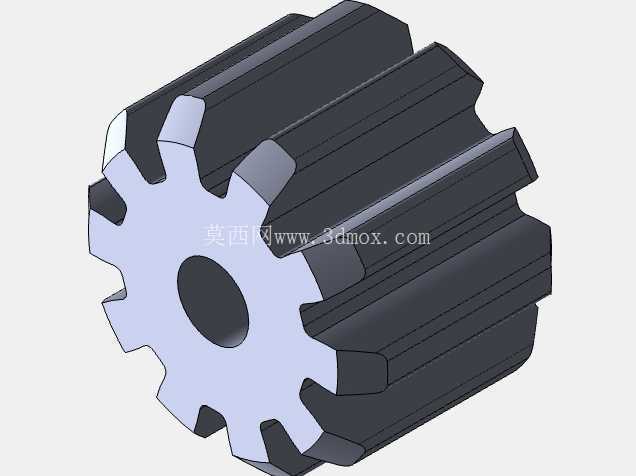

这套直齿轮采用方程驱动的参数化建模逻辑搭建，建模阶段就把齿数、模数、压力角、齿顶高系数、顶隙系数这些核心啮合参数全部做了变量关联，调整任意参数时，齿廓渐开线、齿根过渡曲线、轮毂孔径、键槽尺寸都会同步更新，不需要反复重绘齿形，能大幅缩短不同规格传动方案的迭代周期。齿廓部分严格按照渐开线啮合原理生成，齿根处做了标准的圆角过渡处理，避免应力集中导致的轮齿断裂问题，轮齿的轴向宽度按照通用中载传动的宽径比设定，能保证啮合时的接触面积足够，不会出现偏载导致的齿面过早磨损。

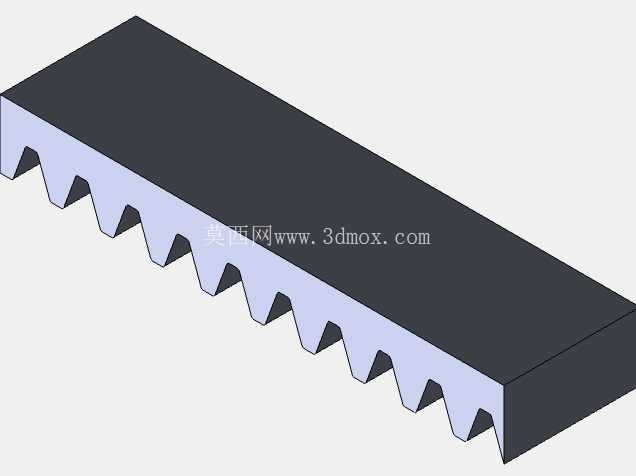

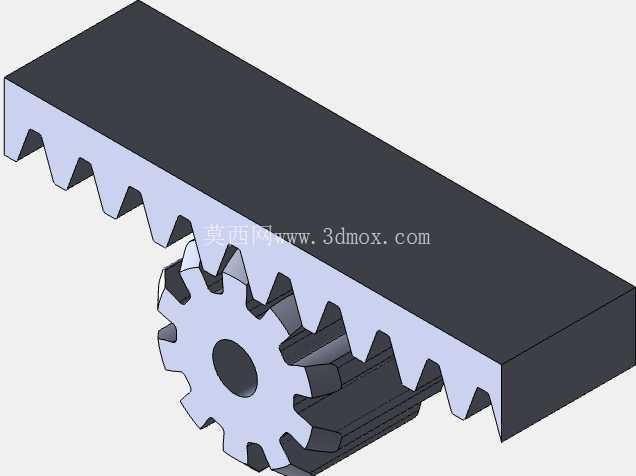

从实际安装边界来看，齿轮中心的通孔为标准光孔设计，可适配常用的传动轴径，孔壁预留了键槽加工余量，安装时可根据实际轴的键槽尺寸配做，不需要额外修改齿轮主体结构。齿轮的齿顶圆、齿根圆尺寸都符合标准圆柱齿轮的啮合间隙要求，配套的齿条可根据行程长度做拼接安装，齿轮与齿条啮合时的中心距公差可通过安装座的腰型孔做微调，保证齿侧间隙处在合理范围，既不会因为间隙过大出现传动反向空程，也不会因为间隙过小导致卡齿、运转阻力过大的问题。

在功能特性上，这套传动结构可稳定将连续旋转输入转换为匀速直线输出，传动比恒定，不会出现链传动的多边形效应导致的进给速度波动，能保证车床加工时的表面粗糙度符合要求。参数化的设计逻辑也让它不止适用于车床改造场景，在自动化生产线的直线移载机构、小型升降设备的传动系统、门窗自动启闭机构中都能适配，只需要根据负载大小调整模数和齿数，就能快速生成对应规格的齿轮齿条模型，不需要从零开始绘制齿形。

建模过程中特意规避了非参数化模型常见的特征报错问题，所有特征都采用全约束的草图搭建，齿形曲线通过方程直接生成，没有采用近似圆弧替代渐开线的简化画法，能直接导入工程图模块生成符合加工要求的生产图纸，齿形的精度等级可达到中等精度传动的要求，能满足普通机械传动的使用需求。轮齿的轴向端面做了微小的倒角处理，既可以去除加工时的锐边毛刺，也能在安装啮合时起到导向作用，避免轮齿端面磕碰损伤。

实际选型应用时，可根据传递的扭矩大小调整模数参数，根据需要的进给速度调整齿数，齿条的长度可根据实际行程自由截取，不需要修改齿轮的啮合参数，因为齿轮的齿距是和齿条的齿距完全匹配的，只要模数和压力角一致就能正常啮合。这套结构的传动效率可达九成以上，相比蜗轮蜗杆传动有更低的能量损耗，适合手动驱动或者小功率电机驱动的场景，长时间运转时的温升也更低，不需要额外的复杂润滑维护，定期在齿面涂抹润滑脂就能保证长期稳定运行。
