带一体轴直齿传动齿轮结构设计

在中小功率传动的紧凑布局场景里，轴齿轮的应用占比一直不低，尤其是压铸模具配套的开模、抽芯传动链路，还有小型动力输出单元的减速段，这类把齿轮轮体和传动轴做成一体结构的零件，能省去轮体和轴之间的键连接、过盈装配环节，从根源上避免配合间隙带来的传动回差，也能缩减整个传动副的轴向安装空间。做这个结构设计的时候，首先要捋清楚实际工况的载荷边界：这类小模数轴齿轮大多用在中低速、载荷波动不大的传动链路里，轮齿部分采用直齿廓设计，不需要做螺旋角修形，加工时可以直接用滚齿一次成型，后续热处理的变形量也更容易控制，不会因为螺旋角的存在导致齿向误差超差。

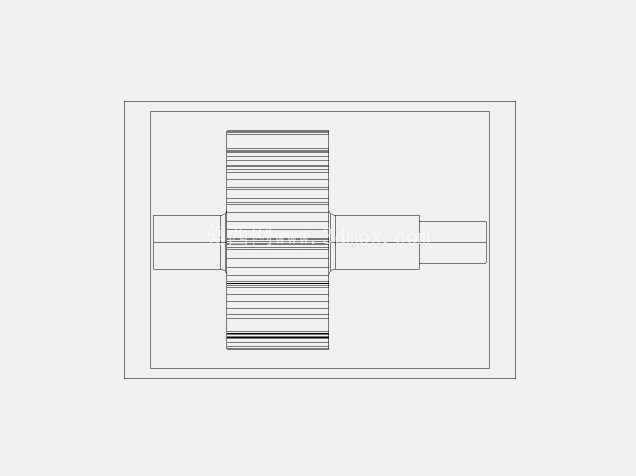

从结构细节来看，两端伸出的轴段做了明确的尺寸区分，较长的一端作为动力输入端，要和驱动侧的联轴器或者带轮配合，轴径公差选m6级过渡配合，轴端做了小尺寸倒角，方便装配时顺利穿入配合件的内孔，也能避免装配过程中刮伤配合面的镀层或者粗糙度层；较短的一端作为支撑定位端，装配时穿入箱体侧的滑动轴承或者滚动轴承内圈，轴肩位置做了退刀槽设计，一方面是加工时给砂轮或者车刀留出退刀空间，保证轴肩端面的垂直度，另一方面装配时轴承端面可以完全贴紧轴肩，不会因为加工圆角的干涉导致轴承装不到位，出现轴向窜动的问题。

轮体部分的齿宽是结合传动扭矩核算的，齿宽系数选在0.8-1.0区间，既不会因为齿宽过窄导致单位齿面载荷过大，出现早期点蚀，也不会因为齿宽过宽导致加工时齿向误差累积，啮合时出现偏载。轮齿和两侧轴段的过渡位置做了圆弧过渡，没有采用直角台阶，这个细节是为了降低应力集中系数——因为轴齿轮在传递扭矩的时候，轮齿根部和轴的连接位置是应力集中高发区，如果做直角过渡，交变载荷作用下很容易在这个位置萌生疲劳裂纹，圆弧过渡的半径选在1.5-2mm，既能有效分散应力，也不会因为过渡圆角过大影响相邻零件的安装位置。

实际安装的时候，要注意整个轴齿轮的轴向定位边界：支撑端的轴肩到输入端轴段的定位台阶距离，要和箱体内部的安装间距匹配，预留0.1-0.2mm的轴向间隙，避免工作时因为热膨胀导致轴系卡死；径向安装边界要注意轮齿的齿顶圆直径和箱体内壁的间隙，至少保留3-5mm的距离，防止加工或者装配误差导致轮齿转动时刮蹭箱体内壁，同时这个间隙也能留存部分润滑脂，给轮齿啮合提供持续润滑。

设计过程中还要考虑加工工艺的可行性：因为是一体轴结构，毛坯采用模锻成型，能保证金属纤维的连续性，比圆钢直接车削加工的零件抗扭强度高30%左右；齿面的粗糙度控制在Ra1.6以下，降低啮合时的摩擦损耗，两端轴段的配合面粗糙度控制在Ra0.8，保证和轴承、配合件的接触刚度。另外轮齿的齿顶做了小倒角，避免装配时齿顶和配对齿轮的齿根发生干涉，也能去除滚齿加工留下的毛刺，防止工作时毛刺脱落进入啮合区，造成齿面压伤。

在压铸模的抽芯传动场景里，这类轴齿轮通常和齿条配合使用，把旋转运动转化为直线抽芯动作，因为没有键连接的间隙，抽芯的位置精度可以控制在0.05mm以内，能满足中小型压铸件的抽芯精度要求，不会因为传动间隙导致抽芯不到位，出现铸件粘模或者尺寸超差的问题。日常维护的时候，只需要定期在齿面和轴承位置补充润滑脂，不需要额外调整轮体和轴的配合紧度，比装配式的齿轮轴结构维护成本低很多，适合批量应用在小型传动机构里。
