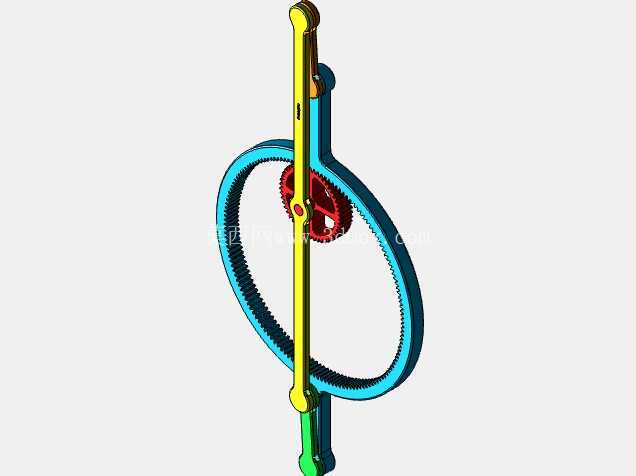

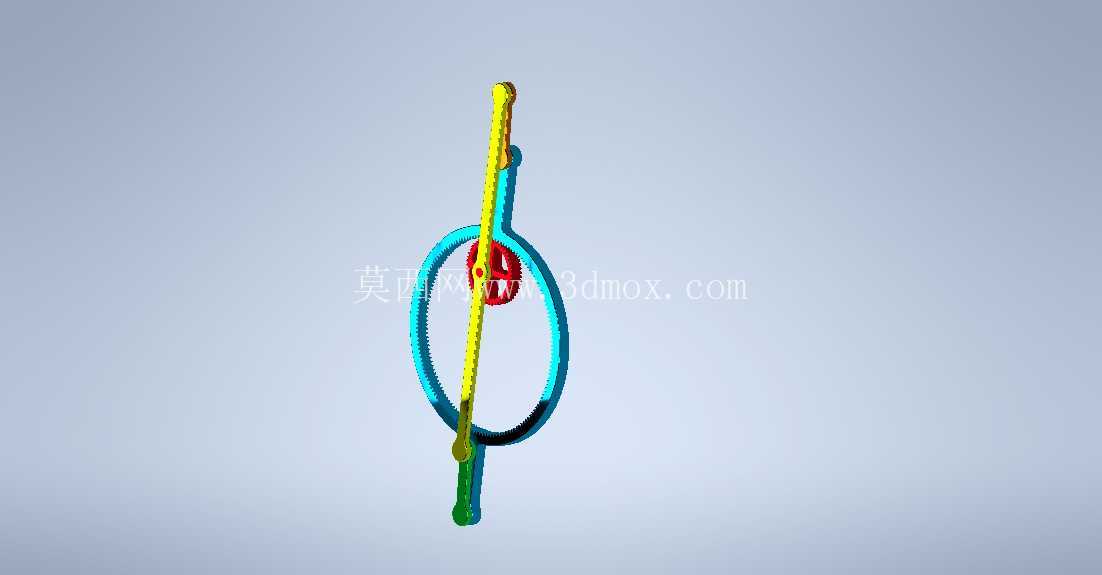

内外啮合齿轮副传动结构设计

　　这套内外啮合齿轮副结构，在小型精密传动场景里的适配性很强，日常做轻工设备的进给机构、小型教具演示装置、玩具传动模组的时候，经常会用到这类结构，它能在极小的安装空间里实现定传动比的动力传递，不需要额外设置张紧结构，相比带传动、链传动的同功率传动方案，整体径向尺寸能压缩三成以上，很适合对安装空间有严格限制的紧凑设备布局。从实际功能来看，这套结构实现了内外齿圈的同步啮合传动，长杆状的啮合构件同时和内齿圈、外齿圈的齿形接触，动力输入后可以同时带动两个齿圈按照固定传动比运转，传动过程中没有滑动，传动比恒定，能保证输出端的转速精度，在需要精准同步传动的工位上，这类结构的传动效率能维持在九成以上，长期运转的功率损耗比蜗轮蜗杆结构低很多，日常维护只需要定期补充润滑脂即可，不需要频繁调整啮合间隙。

　　设计这套结构的时候，首先要确定的是两个齿圈的分度圆参数，内齿圈和外齿圈的模数必须保持一致，齿形角统一采用标准20度压力角，避免啮合过程中出现卡滞、齿面干涉的问题，啮合构件的齿形部分要做修缘处理，在齿顶和齿根位置预留0.1到0.2毫米的间隙，防止加工误差导致装配时出现顶齿现象。长杆构件的同轴度公差要控制在0.02毫米以内，杆身的直线度公差不超过0.015毫米，不然运转过程中会出现偏载，加速齿面的磨损，缩短整套结构的使用寿命。

　　安装边界方面，这套结构的外齿圈最大外径是整个传动单元的径向最大尺寸，安装时需要在齿圈外侧预留至少5毫米的安全间隙，避免和周边的机架、其他传动构件发生运动干涉；轴向方向上，啮合杆的伸出端长度要比齿圈厚度多出8到10毫米，方便安装输入端的联轴器或者带轮，轴向固定采用轴用挡圈加定位台阶的结构，不需要额外设置复杂的锁紧构件，装配和拆卸都比较便捷。齿圈的安装基准面要和机架的安装面保持平行，平行度公差控制在0.03毫米以内，不然运转时会出现齿面偏磨，运转噪音也会明显增大。

　　实际应用中，这类结构经常用在小型计数装置、教具演示模型、精密进给模组里，相比普通的外啮合齿轮组，它的中心距更小，传动过程中两个输出端的转向相反，可以直接用来实现反向同步传动，不需要额外增加惰轮来改变转向，能进一步简化整体的传动链路，减少零件数量，降低设备的装配成本和后期维护成本。设计建模的时候，要重点校核齿面的接触强度和齿根的弯曲强度，针对常用的45号钢材质工况，齿面硬度调质处理到220到250HBW的时候，这套结构可以传递的额定扭矩在5N·m左右，能满足大部分小型轻载传动场景的使用需求，如果需要传递更大的扭矩，可以把齿圈材质换成40Cr调质处理，齿面高频淬火到HRC45-50，能把额定扭矩提升一倍以上，适配更大负载的传动场景。建模过程中要注意齿形的渐开线生成精度，不能用近似圆弧代替标准渐开线，不然实际加工出来的零件啮合时会出现传动不平稳、噪音大的问题，装配约束的时候要把啮合杆的旋转轴和两个齿圈的中心距严格按照计算值设定，中心距的偏差不能超过0.05毫米，偏差过大会导致齿侧间隙过大，传动时出现回差，影响传动精度，偏差过小则会导致啮合过紧，运转阻力增大，甚至出现卡死的情况。
