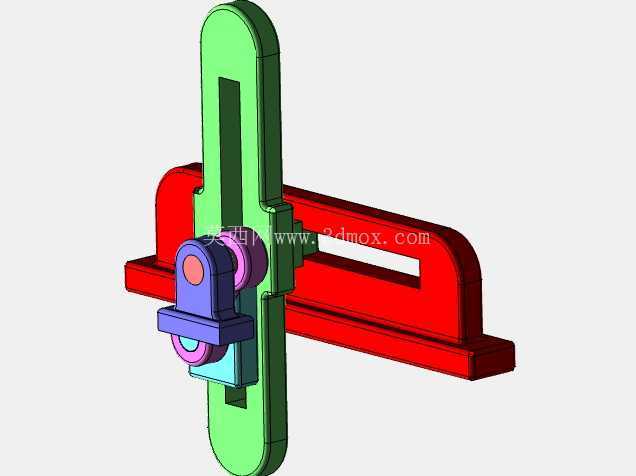

曲柄滑块运动转换机构三维结构

在通用机械的传动系统设计中，曲柄滑块机构是实现旋转运动与直线往复运动相互转换的核心基础构件，广泛覆盖内燃机动力输出、压缩机活塞驱动、往复泵流体输送、冲压设备滑块进给等多个工业场景，是动力传递路径里衔接旋转动力源与直线执行端的关键结构。从实际设备运行逻辑来看，这套机构的核心作用是把电机、内燃机等动力源输出的连续圆周转动，转化为滑块端的可控直线往复动作，反过来也能将滑块端的直线推拉输入转化为曲柄端的旋转输出，这种双向运动转换的特性，让它成为很多通用动力设备里无法替代的传动单元。

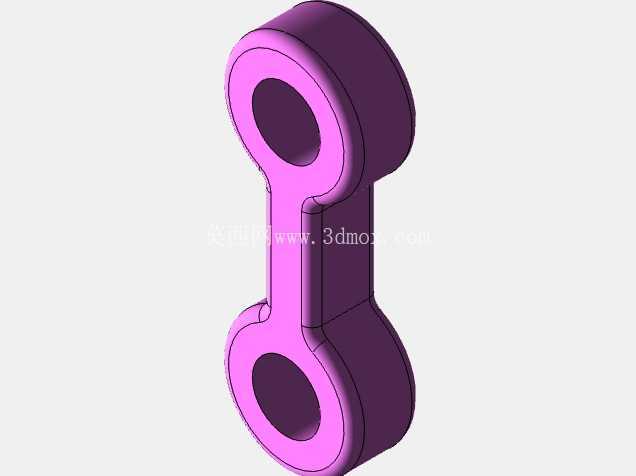

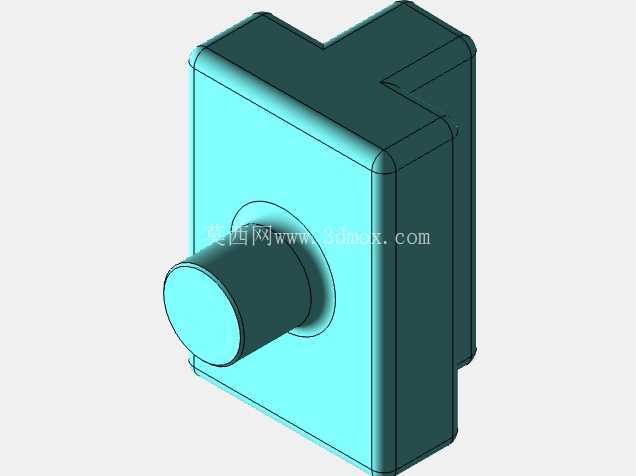

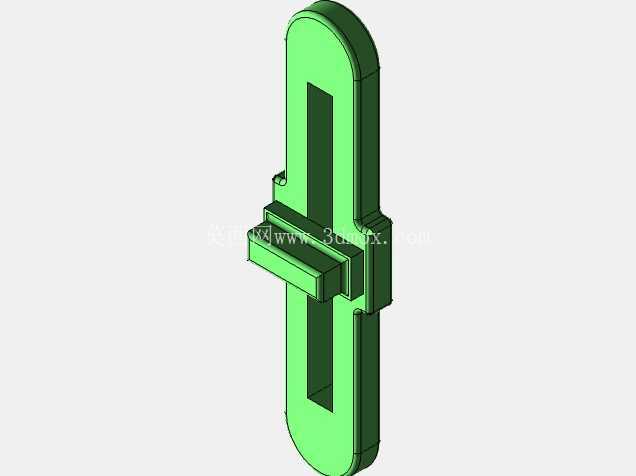

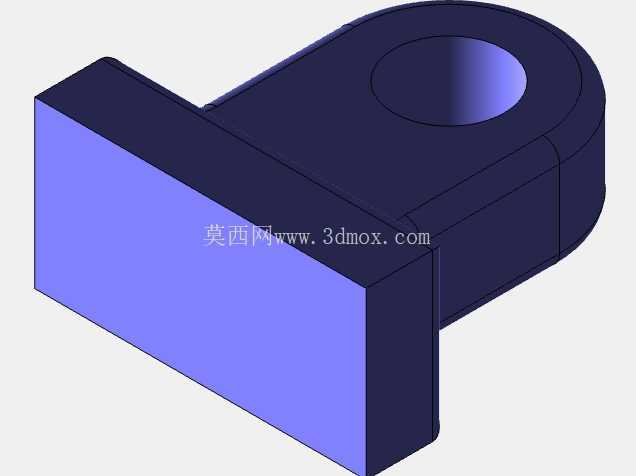

这套机构的结构组成逻辑非常清晰，核心包含四个功能模块：作为旋转动力输入的曲柄构件、衔接曲柄与滑块的连杆部件、沿固定导轨做直线运动的滑块构件，以及提供运动约束的固定安装框架。设计过程中首先要明确的是运动行程边界，滑块的最大往复行程直接由曲柄的回转半径决定，两倍曲柄偏心距就是滑块的理论运动行程，这一参数需要完全匹配设备的实际动作需求，比如在内燃机场景下，这个行程直接决定活塞的排量参数，在冲压设备场景下则决定冲压头的进给距离。

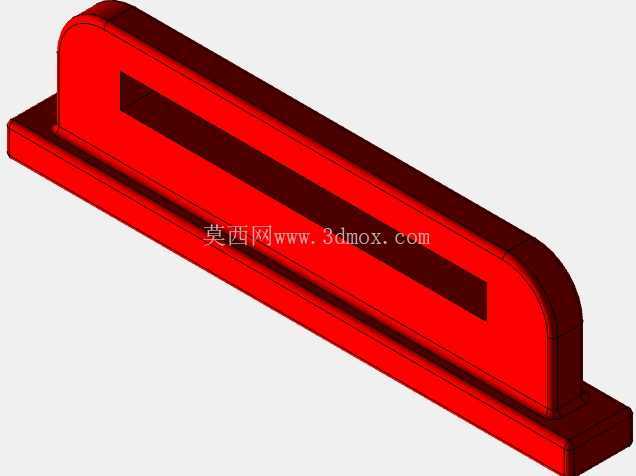

设计时需要重点考虑运动副的间隙配合，曲柄与连杆的铰接处、连杆与滑块的铰接处都需要预留合理的转动间隙，既要保证转动过程无卡滞，也要避免间隙过大带来的运动冲击与回程误差。固定框架上的导轨结构是保证滑块运动直线度的核心，导轨的导向面需要做平行度公差约束，与滑块的配合面需要设置合理的粗糙度要求，避免长期往复运动出现偏磨，导致运动精度下降。从安装边界来看，固定框架的底部安装面需要设置对应的安装孔位，孔位的位置度公差需要匹配设备基座的安装接口，保证机构整体安装后无装配应力，避免运行过程中出现额外的振动。

在实际工况适配中，需要根据负载大小调整各构件的截面尺寸，曲柄作为承受交变扭矩的部件，其回转臂的截面需要满足抗弯抗扭强度要求，连杆作为二力杆构件，需要校核压杆稳定性，尤其是长行程工况下，连杆长径比过大容易出现失稳变形。滑块部分需要根据导向长度调整自身的支撑跨度，导向长度不足会导致滑块运动过程中出现卡滞、别劲的问题，通常导向长度需要大于滑块宽度的1.2倍，才能保证高速往复运动下的稳定性。

建模过程中需要严格按照运动配合关系定义各构件的约束，曲柄与固定框架之间设置旋转副约束，曲柄与连杆之间、连杆与滑块之间设置铰接旋转副，滑块与固定框架导轨之间设置移动副约束，通过运动仿真可以验证机构的运动死点位置，尤其是当滑块作为主动件时，曲柄与连杆共线的位置就是机构死点，实际设计中需要通过加装飞轮或者机构错位排列的方式越过死点，保证机构连续运行。另外在高速运行场景下，还需要对曲柄做动平衡校正，避免偏心质量带来的周期性振动，传递到设备基座影响整体运行稳定性。

从应用适配性来看，这套机构的结构形式可以根据不同设备的安装空间做调整，比如偏置曲柄滑块结构可以实现滑块的急回运动特性，适合需要快速回程的冲压、送料类设备，对心曲柄滑块结构则运动受力更均匀，适合内燃机、压缩机这类长期连续运行的动力设备。各铰接处的润滑结构设计也不能忽略，需要预留润滑脂加注通道，保证长期运行下转动副的磨损量控制在合理范围内，延长机构整体使用寿命。
