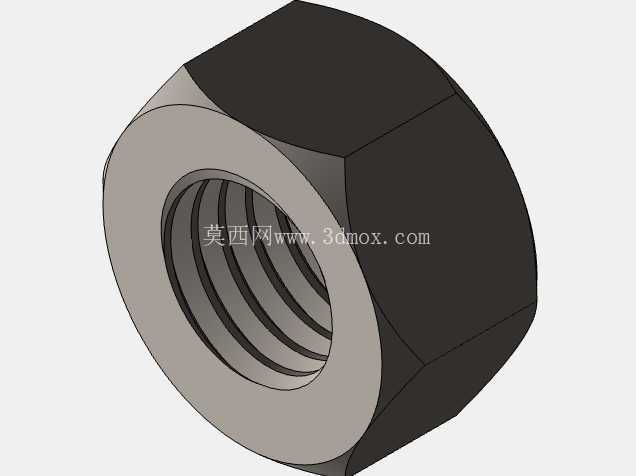

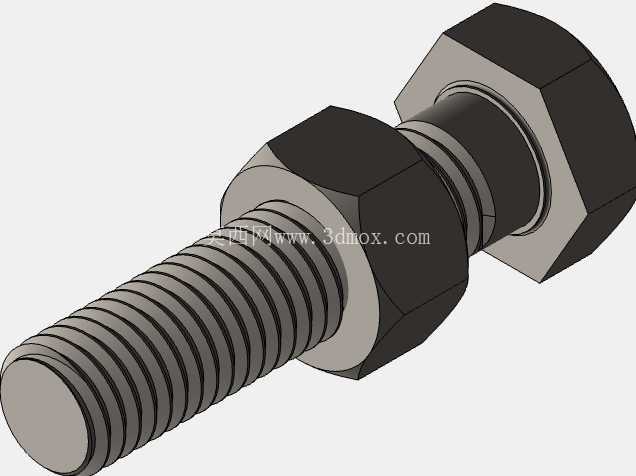

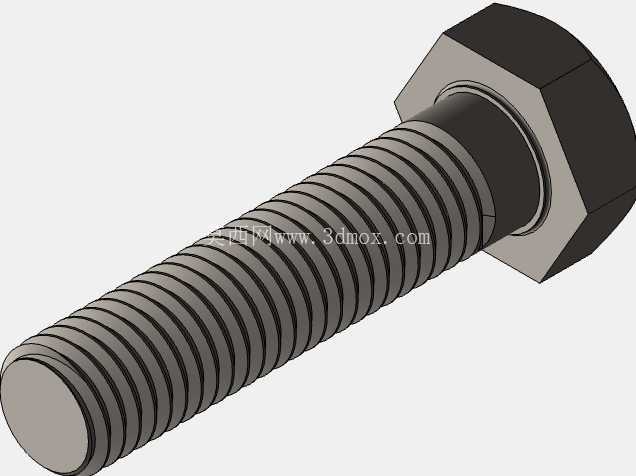

M12公制螺纹六角螺栓螺母装配组件

　　在各类机械结构的连接环节里，螺纹紧固件是应用覆盖范围最广的基础零件，小到消费电子的内部固定，大到重型工程机械的结构拼接，都离不开这类标准连接件的支撑，其中六角头形式的螺栓螺母组合，因为受力均匀、装拆便捷、适配工具通用性强的特点，更是成为工业装配场景里的首选连接方案。这套M12规格的六角螺栓螺母组件，针对公称直径12mm、螺距1.75mm的公制粗牙螺纹场景设计，螺栓有效连接长度为50mm，能够覆盖多数中等载荷的结构连接需求，比如工装夹具的框架拼接、小型设备的壳体固定、输送线的支架连接等场景都能适配。从设计逻辑上看，整套组件完全遵循公制螺纹的标准规范进行参数化构建，螺纹牙型的牙型角、牙高、螺距误差都控制在标准公差范围内，保证和同规格标准紧固件的互换性，不会出现螺纹卡滞、配合间隙过大的问题。螺栓的六角头对边尺寸、对角尺寸、头部厚度都严格对应标准要求，既保证扳手拧动时的受力面足够，不会出现打滑拧圆的情况，也避免头部尺寸过大占用过多安装空间。螺母部分同样采用标准六角外形，厚度匹配M12规格的受力要求，螺纹段和螺栓的配合间隙经过合理设置，既能够顺畅旋合，又不会因为间隙过大导致连接松动。

　　在装配关系的处理上，模型还原了实际装配的约束逻辑：螺栓杆部穿过被连接件的通孔后，螺母从螺杆末端旋入，端面和被连接件表面形成贴合约束，同轴度约束保证螺栓和螺母的轴线完全重合，不会出现偏心卡滞的情况。同时模型还还原了螺纹旋合的运动逻辑，可以模拟螺母沿螺栓轴线旋转进给的过程，对于做装配动画、工装运动仿真的设计人员来说，能够直接调用相关运动关系，不需要重新添加约束。从安装边界来看，这套组件要求被连接件的通孔直径略大于12mm，推荐通孔尺寸在13-13.5mm之间，安装时需要预留足够的扳手空间，六角头周边至少要留出对应扳手活动的空间余量，避免因为空间不足导致无法装拆。

　　螺栓头部和螺母的支撑面都做了平面度的设计还原，保证装配后支撑面和被连接件表面完全贴合，不会出现偏载导致的螺栓受力不均、长期使用断裂的问题。在实际选型使用时，50mm的螺栓长度需要匹配被连接件的总厚度，旋合螺母后需要露出2-3个螺距的螺纹尾部，保证螺纹连接的啮合长度足够，达到对应的载荷强度，避免出现螺纹滑牙的失效情况。这类标准紧固件的参数化模型，能够帮助结构设计人员在整机设计阶段快速完成连接部位的布局，不需要从零开始绘制螺纹和六角外形，大幅提升设计效率，同时模型的尺寸完全符合标准规范，不会出现设计完成后实际标准件无法装配的问题。

　　在做运动仿真的时候，这套带装配约束和运动关系的模型，还可以用来模拟设备维护时的螺栓装拆过程，或者螺纹连接的预紧过程演示，对于做装配工艺仿真、设备操作培训的场景也有很高的实用价值。不同于简化的螺栓螺母模型，这套模型还原了螺纹的完整牙型细节，在做干涉检查、装配间隙分析的时候，能够准确判断螺纹段和周边零件的间隙，避免出现螺纹和周边零件刮蹭的问题。对于压铸模具的结构设计来说，这类紧固件也常用来固定模具的模架、镶件等部件，M12的规格刚好适配中等尺寸模具的连接需求，50mm的长度能够满足多层模板叠装后的连接厚度要求，模型的标准尺寸也能保证和实际采购的标准紧固件完全匹配，减少模具设计过程中的标准件选型错误。
