铣床主轴用定制ER弹簧夹头结构设计

　　在数控铣削加工场景里，ER筒夹是主轴与刀具之间最核心的夹持连接件，这套定制化ER夹头套环结构，针对常规标准ER夹头在小直径铣刀重切削、高速进给工况下容易出现的夹持力不足、刀具径向跳动超差问题做了结构优化，适配多数立式加工中心、普通炮塔铣床的主轴ER刀柄安装接口。从实际加工需求出发，这套夹头的设计首先考虑了夹持力的均匀分布：夹头本体采用锥面配合结构，外锥面与ER刀柄的内锥孔完全贴合，锁紧时螺母的轴向压力通过锥面转化为径向抱紧力，沿圆周均匀作用在刀具柄部，避免局部应力集中导致的刀具偏摆。

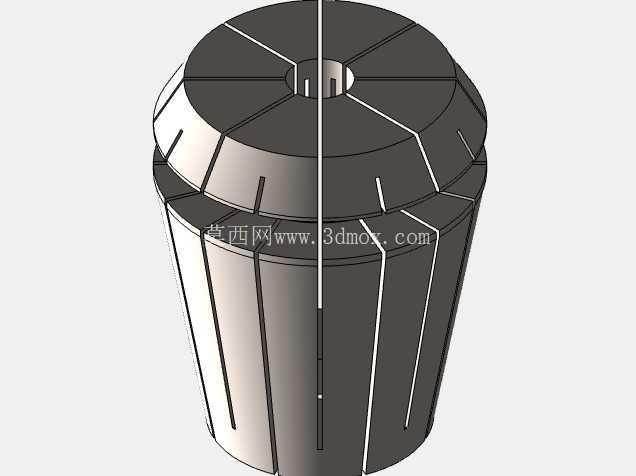

　　夹头本体上开设的交错式扩展槽，是这套结构区别于普通直槽夹头的核心设计，槽体沿轴向分段交错布置，既保证了夹头在锁紧时能产生足够的径向收缩量，适配对应公差范围内的刀具柄径，又避免了通槽结构导致的夹头整体刚性下降，在高速旋转时能更好地维持动平衡精度，减少切削过程中的振刀纹。从安装边界来看，这套夹头的外锥度严格遵循ER系列标准锥度参数，总长度、夹持端内孔直径、锁紧螺母配合段的外径尺寸都匹配对应规格ER刀柄的安装腔尺寸，不需要对现有刀柄做任何改造就能直接替换使用，夹头的内孔夹持范围覆盖常用的小直径立铣刀、钻头、铰刀等切削刀具，夹持时刀具柄部插入深度不小于内孔直径的1.5倍，保证足够的接触面积来传递切削扭矩，避免重切削时刀具出现打滑窜动。

　　在功能特性上，这套夹头的套环结构做了加厚处理，对应锁紧螺母的施压位置，能把螺母的锁紧力更均匀地传递到夹头的各个瓣体上，避免局部受力过大导致夹头瓣体变形，延长夹头的使用寿命。夹头的开槽末端设计了应力释放圆弧孔，能抵消夹头反复收缩扩张产生的应力集中，避免长期使用后槽根位置出现疲劳裂纹。实际车间应用中，这类定制ER夹头除了用于常规CNC铣床的刀具夹持，也适配专用工装的刀架安装位，在多主轴组合机床、专用铣削设备的刀具固定场景中也能使用，相比普通标准夹头，它的夹持重复定位精度更高，每次换刀后的径向跳动量能控制在更小的范围内，能有效提升加工面的光洁度，延长刀具的切削寿命。

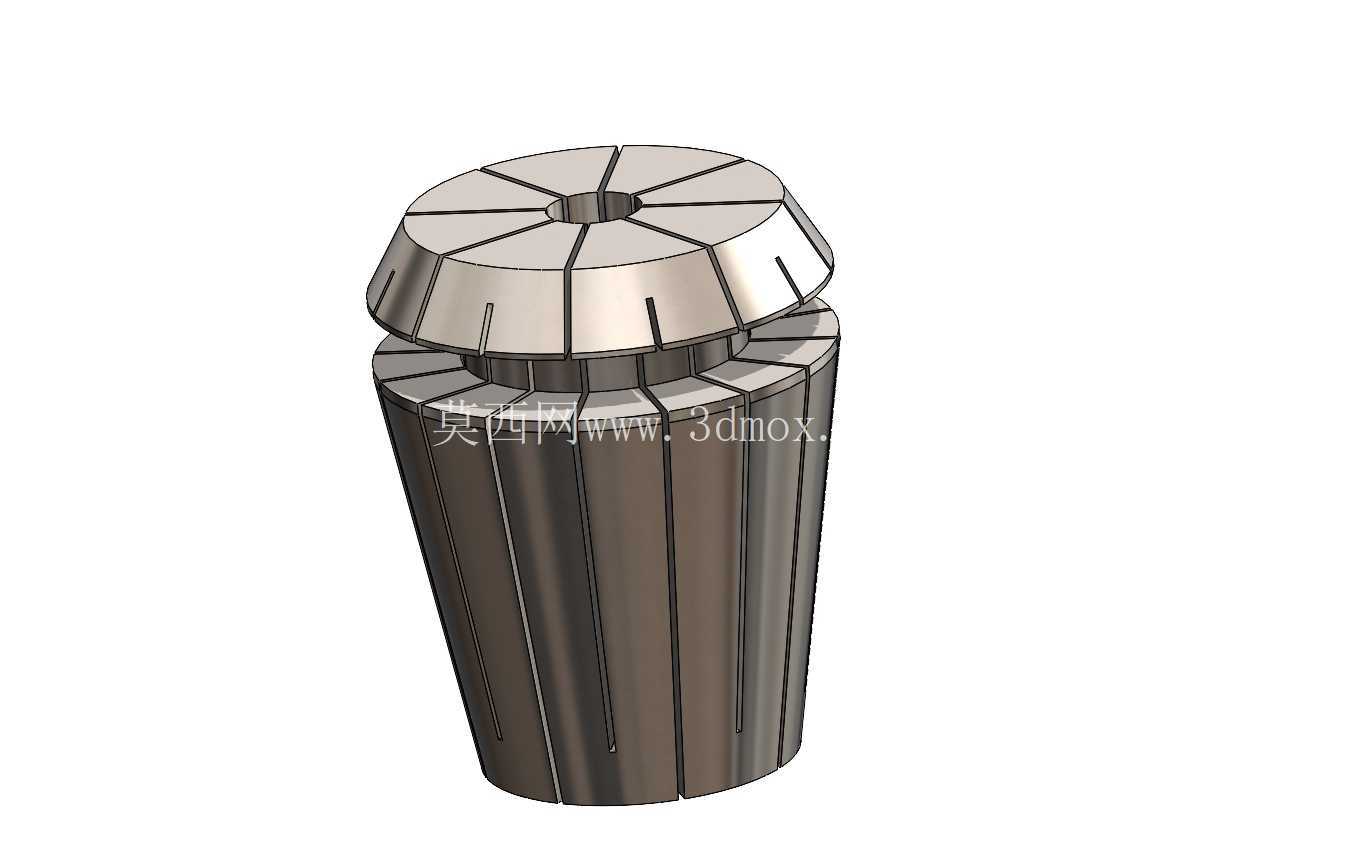

　　做三维建模时，这套结构的建模重点在于锥面的配合精度、扩展槽的交错排布角度、应力释放孔的位置尺寸，每一处结构参数都要匹配实际加工的受力需求：锥面的粗糙度要求、槽宽的收缩余量、瓣体的厚度比例，都经过实际切削工况的验证，既保证足够的夹持刚性，又保留合适的弹性变形量，不会因为收缩量不足导致夹不紧刀具，也不会因为变形量过大导致夹头提前失效。对于从事机械加工工装设计、机床附件选型的从业者来说，这套模型可以作为ER类夹持结构设计的参考，也可以直接用于虚拟装配场景下的工装布局验证，核对主轴、刀柄、夹头、刀具之间的装配干涉情况，提前排查安装尺寸不匹配的问题。
