盘形凸轮直动从动件传动机构结构展示

这套凸轮从动件传动结构，是自动化机械里实现旋转-直线运动转换最经典的基础单元，在内燃机配气系统、自动化送料机构、轻工包装设备的工位切换结构里随处可见，核心作用是把驱动端的连续旋转输入，转化为从动件端按预设轨迹运行的往复直线输出，相比连杆类的往复转换结构，凸轮机构能通过轮廓曲线的定制，实现任意预设的从动件运动规律，这也是它在需要精准时序控制的工位上被广泛应用的核心原因。

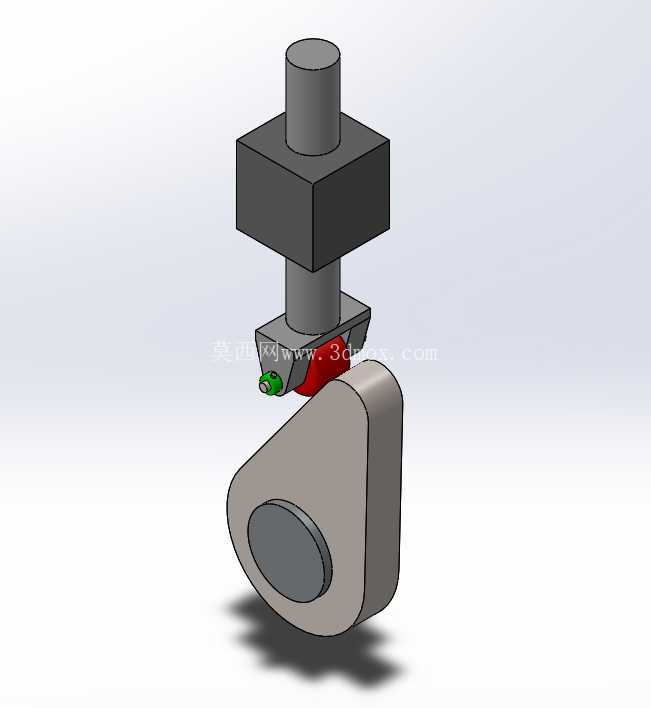

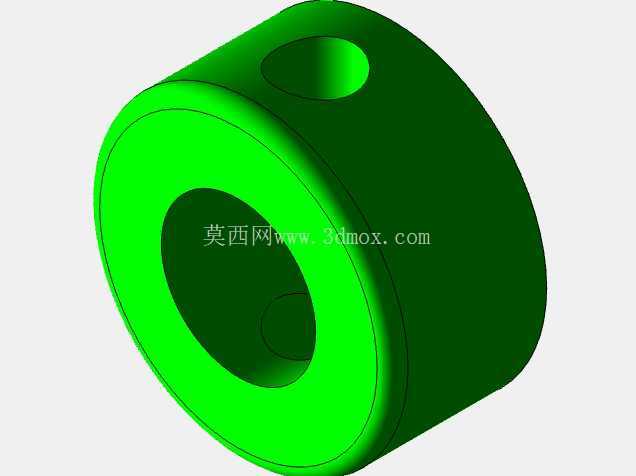

从结构组成来看，整套机构分为凸轮基体、从动推杆、复位组件、导向支撑四个核心部分，图中展示的是对心直动尖顶（实际为平底接触，减少磨损）从动件盘形凸轮结构，凸轮绕固定轴做整周旋转，接触端与推杆底部的接触块贴合，凸轮轮廓的升程段会推动推杆沿导向套向上做直线位移，回程段则依靠配套的复位弹性元件（图中未完全展示复位弹簧结构，实际应用中多采用圆柱压缩弹簧提供回位力）带动推杆回落，完成一个工作循环的往复动作。

设计这类机构的时候，首先要根据工位的动作时序要求确定从动件的行程、升程角、远休止角、回程角、近休止角参数，再反推凸轮的轮廓曲线，常用的运动规律有等速运动、等加速等减速运动、简谐运动、摆线运动几种，不同的曲线适配不同的工况：等速运动规律加工最简单，但启动和停止位置存在刚性冲击，只适合低速轻载的手动类设备；等加速等减速运动存在柔性冲击，适合中低速中等负载的工位；简谐运动的加速度曲线连续无突变，运行平稳性更好，适合中速工况；摆线运动的加速度全程连续无突变，没有刚性和柔性冲击，适合高速高精度的自动化设备。

安装边界上，这类对心直动凸轮机构的安装基准是凸轮的旋转轴中心，推杆的导向套轴线必须严格与凸轮旋转中心共线，偏心误差不能超过0.02mm，否则会导致推杆侧向受力不均，加剧导向套和接触端的磨损，严重时会出现推杆卡滞无法复位的故障。凸轮的基圆半径选择需要兼顾结构尺寸和压力角要求，压力角是凸轮轮廓接触点的法线方向与推杆运动方向的夹角，直动从动件凸轮机构的推程压力角许用值一般取30°，回程压力角因为不受工作负载影响，许用值可以放宽到70°-80°，基圆半径选得太小会导致压力角超过许用值，机构传动效率下降甚至出现自锁，基圆半径选得太大会导致整套机构的外形尺寸偏大，浪费安装空间。

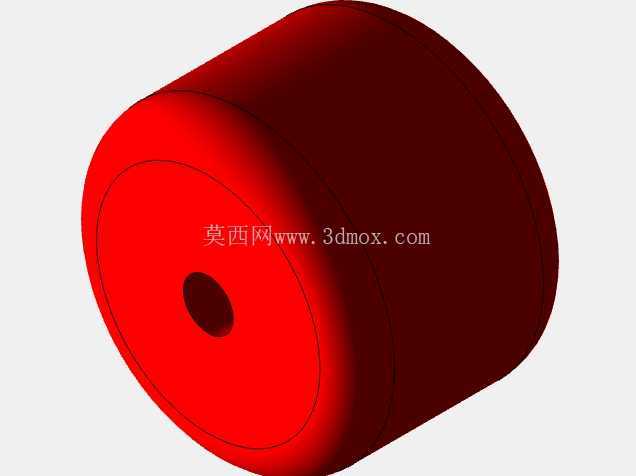

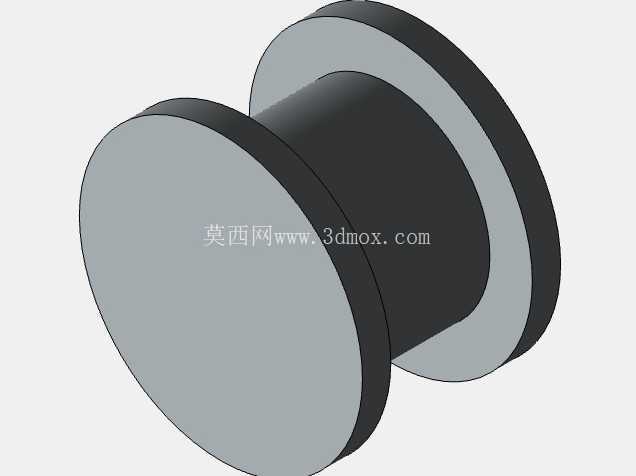

接触形式上，图中采用的是平底接触结构，相比尖顶接触，平底接触的接触应力更小，磨损速度慢，而且平底与凸轮轮廓之间容易形成油膜，润滑条件更好，适合转速更高的工况，但平底接触要求凸轮轮廓必须是全外凸的，不能出现内凹的轮廓段，否则会出现运动失真。如果是重载工况，还会在接触位置加装滚子，把滑动摩擦转化为滚动摩擦，进一步降低接触磨损，但滚子结构需要额外考虑滚子的安装销轴强度，以及滚子半径对凸轮轮廓的影响，避免出现轮廓过切导致的运动失真。

实际应用中，这类机构最常见的失效形式有三种：一是凸轮轮廓表面的接触疲劳磨损，长期循环接触应力作用下轮廓表面出现点蚀，导致从动件运动轨迹出现偏差，影响工位动作精度；二是推杆导向套的磨损，导致推杆运行时出现偏摆，进一步加剧接触端的磨损；三是复位弹簧的疲劳失效，导致回程时推杆无法及时回落，出现动作时序错乱。所以在设计阶段就要根据运行转速、负载大小选择合适的凸轮材料，低速轻载工况可以用45号钢调质处理，轮廓表面淬火硬度到HRC40-45，中速重载工况可以用20CrMnTi渗碳淬火，硬度到HRC58-62，表面粗糙度控制在Ra0.8以下，降低摩擦阻力。

这套三维结构完整还原了凸轮与从动件的装配关系，能直观看到凸轮轮廓升程变化与推杆位移的对应关系，对于理解凸轮机构的运动原理、验证装配干涉情况有很强的参考价值，在做自动化设备的工位布局时，可以直接参考这套结构的安装尺寸，调整凸轮轮廓曲线适配具体的行程和时序要求，缩短设计周期。
