卧式外燃斯特林动力机构教学演示模型

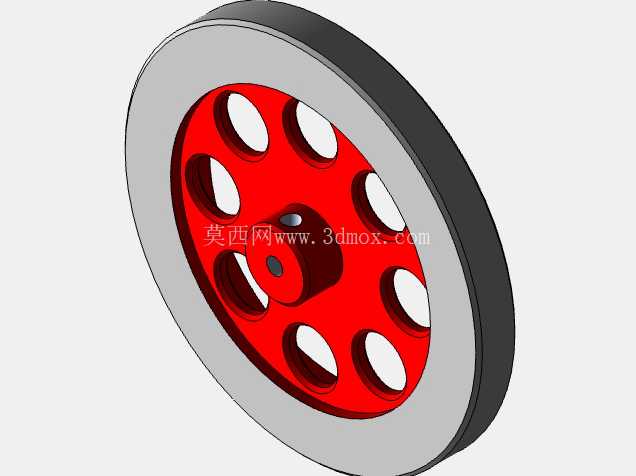

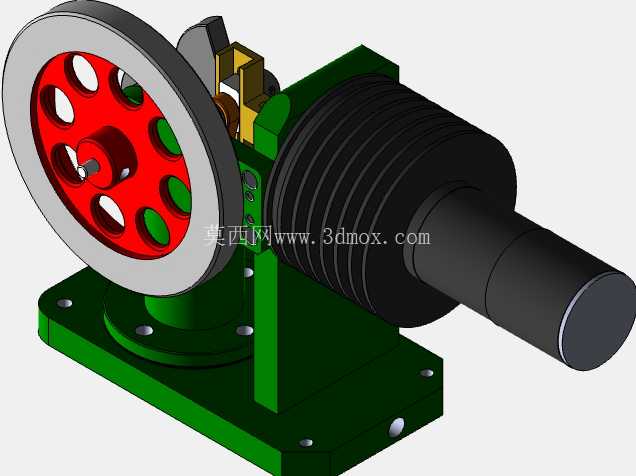

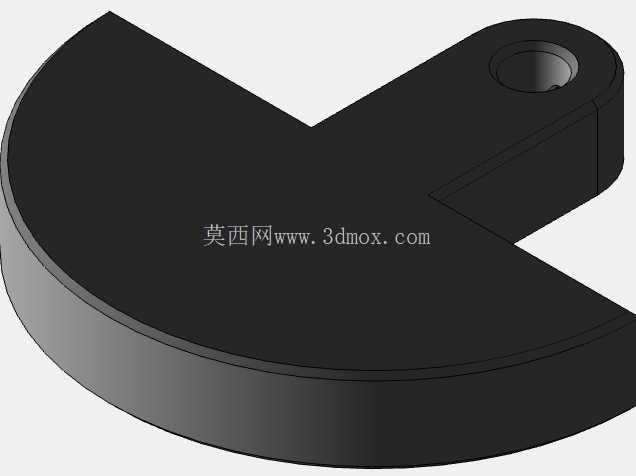

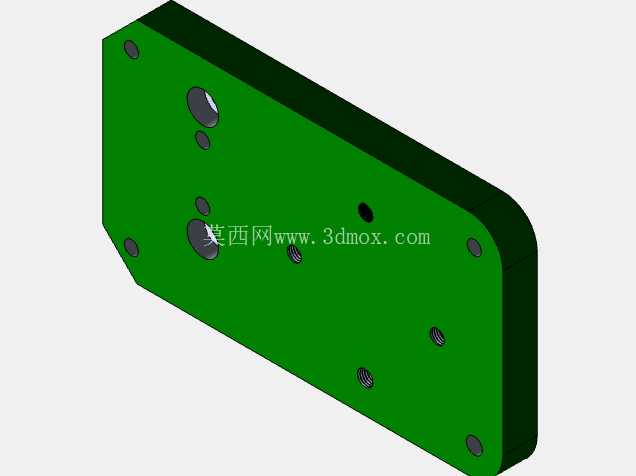

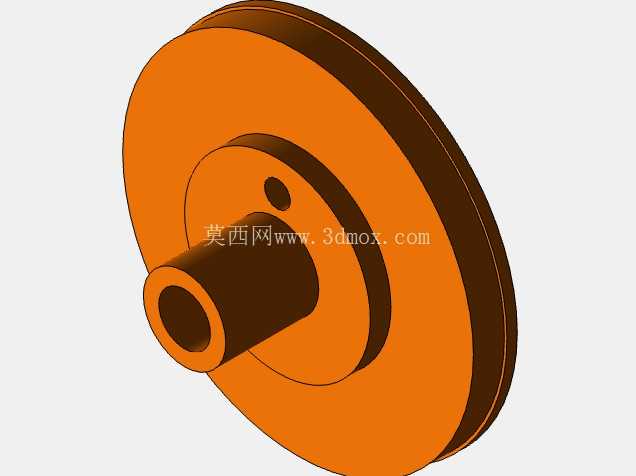

这套卧式斯特林动力机构的三维数模，完整还原了外燃式热功转换设备的全部核心构件，从实际工程应用场景来看，这类结构常被用于高校工程热物理课程的原理演示、青少年科创教育的机构认知教具，也可作为小型低温差余热回收装置的原理验证载体，帮助设计人员快速理解外燃机的热功转换逻辑，无需搭建实体样机就能完成运动干涉校验、装配逻辑梳理的前期工作。从结构功能特性来看，整套机构包含置换器单元、动力活塞组件、曲轴传动结构、连杆构件、大直径飞轮以及一体式安装支撑底座，各部件的运动配合逻辑完全贴合真实斯特林发动机的运行规律：置换器负责在冷热腔之间疏导工质流动，动力活塞承接工质膨胀压力输出往复直线运动，通过连杆将直线动作转化为曲轴的旋转扭矩，大直径带镂空减重结构的飞轮则利用自身转动惯量储存动能，抵消曲轴运转的死点冲击，保证整套机构输出转速平稳，不会出现卡滞或转速波动过大的问题。在设计思路的呈现上，数模严格遵循真实机械装配的约束逻辑，所有配合面的公差预留、运动副的活动间隙都做了贴合实际工程的还原：置换器与气缸壁之间保留了合理的滑动间隙，避免运动过程中出现剐蹭卡滞；曲轴与支撑座的轴承安装位做了同轴度约束还原，保证转动过程中不会出现偏磨；连杆两端的铰接副预留了足够的摆动角度，匹配活塞往复行程对应的摆角范围，不会出现运动死点；支撑底座采用带加强筋的一体式铸造结构设计，安装孔位按照通用工装台的固定孔距做了适配，方便直接固定在教学演示台架或者试验支架上。从安装边界与尺寸适配角度来看，整套机构采用卧式布局，动力输出端的带轮结构沿曲轴轴向延伸，飞轮端布置在机身另一侧，整体重心落在支撑底座的中心区域，安装时只需对齐底座上的四个沉头固定孔，即可完成在水平台面上的固定，不会出现重心偏移导致的运转振动；横向尺寸上，飞轮外沿到输出带轮端面的轴向长度控制在常规教学台架的容纳范围内，竖向高度以支撑底座底面为基准，飞轮最高点距离安装面的高度预留了足够的安全间隙，避免运转过程中飞轮与台架上的其他构件发生碰撞；带轮采用多槽楔形带轮结构，可匹配不同直径的传动带，方便外接负载演示动力输出特性，也可通过更换带轮调整输出转速比，适配不同的演示场景需求。数模中所有构件的排布完全按照真实装配顺序呈现，从底座的定位安装，到气缸组件的固定、曲轴连杆机构的装配、飞轮与输出带轮的锁紧，每一步的装配路径都没有干涉，可直接用于生成装配工艺指导文件，也可拆解为单个零件图用于金工实习的加工教学，帮助学习者理解从单个零件加工到整机组装的全流程逻辑。不同于简化的原理示意模型，这套数模还原了所有紧固件的安装位置、密封结构的预留槽位、支撑部位的加强结构，甚至连飞轮上的镂空减重孔的形状与位置都做了动平衡适配，保证飞轮高速转动时不会出现偏心振动，完全可以作为小型斯特林发动机样机设计的参考蓝本，缩短原理验证阶段的建模周期，减少前期设计中容易出现的运动干涉、装配间隙不合理、安装定位偏差等常见问题。
