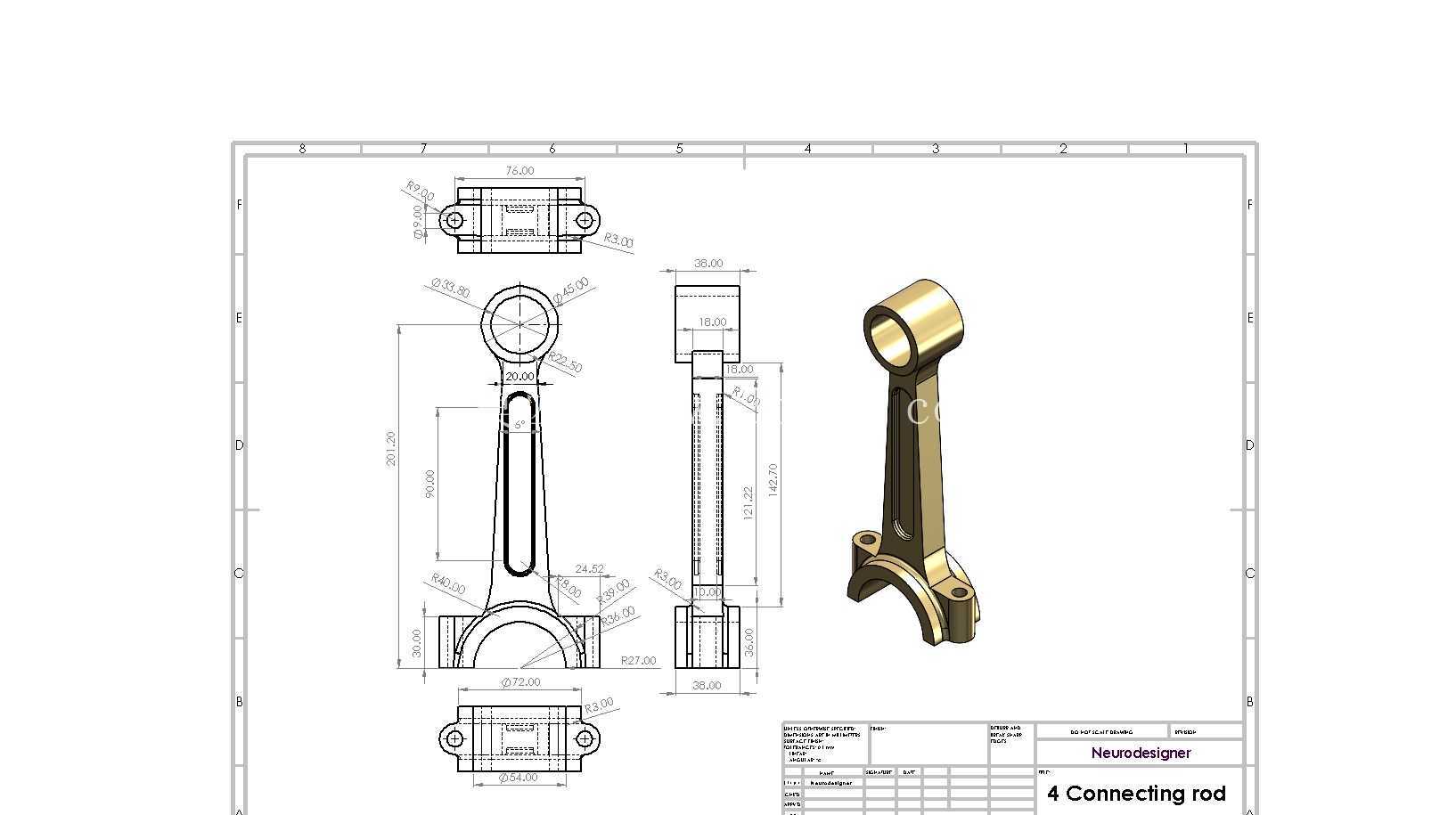

四缸内燃机核心传动连杆结构设计

在车用动力、小型工程机械动力单元的开发环节，曲柄连杆机构是把活塞往复直线运动转化为曲轴旋转扭矩输出的核心载体，而连杆作为该机构中承接上下运动转换的关键受力件，其结构合理性直接决定整机的运转可靠性、动力输出平顺性与服役寿命。本次呈现的连杆结构，完全匹配四缸内燃机的装机适配要求，从工程落地的角度完成了全细节的结构设计与装配约束匹配。

从实际工况适配来看，四缸内燃机运转过程中，连杆需要交替承受活塞传递的燃气爆发压力、往复运动惯性力以及旋转过程中的离心载荷，不同工况下的受力方向会随曲轴转角持续变化，这就要求连杆在结构设计上同时兼顾高强度与轻量化的平衡。设计过程中首先明确了与活塞销、曲轴曲柄销的配合边界：连杆小头端采用带衬套压装的通孔结构，孔径尺寸严格匹配对应排量机型的活塞销外径，衬套过盈量控制在工程常用的合理区间，保证工作状态下衬套不发生松转，同时预留合适的配合间隙满足活塞销的浮动或半浮动安装需求；连杆大头端采用分体式斜切结构，配合连杆盖与高强度螺栓实现与曲轴曲柄销的抱紧安装，斜切角度的选择充分考虑了装配时连杆组件能顺利通过气缸套内壁的安装边界，避免装机过程中出现结构干涉，大头孔内同样预留了轴瓦的压装位置，轴瓦定位槽、油道孔的位置完全对齐，保证压力润滑油能顺利输送到摩擦副表面形成有效油膜。

杆身部分采用了变截面的工字型结构，这种结构形式能在同等材料用量下获得更高的抗弯、抗扭截面模量，有效降低往复运动质量，减少惯性力对曲轴、缸体的冲击。杆身与大小头的过渡位置全部采用大圆角平滑过渡，从根源上降低应力集中系数，避免交变载荷作用下在过渡位置萌生疲劳裂纹。在尺寸链的匹配上，连杆大小头的中心距严格对应四缸机的活塞行程与曲轴回转半径参数，保证活塞到达上止点时的压缩比符合设计值，不会出现气门碰撞活塞、压缩比异常导致的动力不足或爆震问题；连杆的整体厚度、大头端的外圆尺寸都经过校核，确保曲轴运转过程中连杆不会与曲轴箱内壁、平衡块发生运动干涉，连杆螺栓的安装位置、沉头深度也做了精准设计，螺栓拧紧后头部不会突出连杆盖平面，避免运转过程中触碰周边构件。

从装配逻辑来看，该连杆的所有配合面都做了对应的工艺结构设计：连杆与连杆盖的结合面采用定位结构保证合装后的大头孔圆度，避免拧紧螺栓后孔位失圆导致轴瓦异常磨损；小头端的润滑油孔位置对准活塞销的润滑通道，能把曲轴箱内飞溅的润滑油引导到活塞销摩擦表面，减少干摩擦风险。整个结构完全适配四缸内燃机的量产装配流程，不需要额外修改缸体、曲轴、活塞的原有设计参数，就能直接完成装机匹配，可用于动力总成的教学演示、结构仿真分析、新机型开发的方案验证等场景，帮助设计人员快速完成曲柄连杆机构的运动干涉检查、受力仿真分析，缩短动力单元的开发周期。
