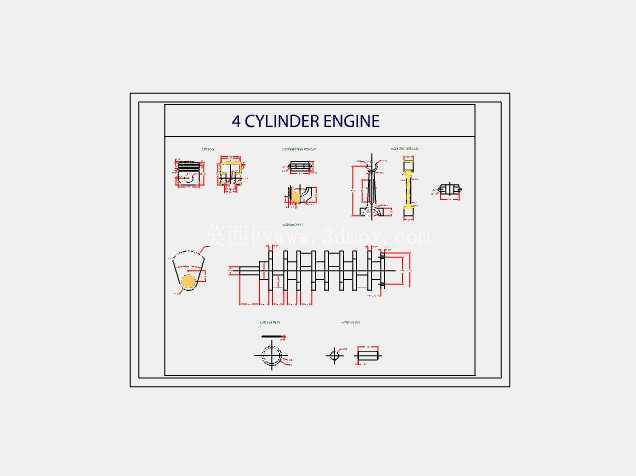

四缸发动机二维工程结构设计图纸

这套四缸发动机的二维工程图纸，完整覆盖了直列四缸内燃机核心结构的尺寸标注与装配关系，是动力机械设计环节中衔接三维建模与生产加工、装配校验的核心技术资料。在乘用车、轻型商用车、小型工程机械以及固定式动力机组的研发场景中，直列四缸发动机是应用占比最高的动力构型，这类动力单元的结构合理性直接决定了整机的NVH表现、动力输出平顺性以及长期运行的可靠性，而二维工程图作为工程语言的核心载体，需要把每一处配合公差、形位公差、安装定位基准都清晰标注，才能让加工、装配、质检环节的技术人员准确理解设计意图。

从图纸呈现的结构来看，这套设计围绕直列四缸的经典布局展开，曲轴采用全支撑结构设计，五个主轴颈将四个曲柄销分隔开，每个曲柄销对应一组连杆活塞组件，相邻气缸的曲柄错角设置为180度，这种结构能够保证四个气缸的做功行程均匀错开，让整机运转时的一阶、二阶惯性力得到更好的平衡，减少额外的平衡轴配置需求，在控制整机重量的同时提升运转平顺性。图纸中对曲轴的轴向定位尺寸、各轴颈的配合公差带、圆角过渡位置都做了明确标注，要知道曲轴作为发动机中承受交变冲击载荷最复杂的部件，圆角处的应力集中是引发疲劳断裂的核心诱因，设计时不仅要保证轴颈表面的粗糙度要求，还要对圆角滚压工艺对应的尺寸边界做明确界定，避免后续加工环节出现应力集中隐患。

气缸体相关的结构标注中，清晰呈现了缸孔的中心距尺寸、缸筒壁厚、冷却水套的流通边界以及主轴承座的安装定位尺寸。直列四缸发动机的缸体通常采用龙门式或者平分式结构，这套图纸里的缸体主轴承座结合面与曲轴中心的位置关系，适配的是铝合金缸体搭配铸铁缸套的主流设计方案，既能够保证整机轻量化要求，又能通过铸铁缸套提升缸孔的耐磨性能，延长整机大修周期。图纸里还标注了缸盖螺栓的孔位分布与拧紧力矩对应的螺纹深度，缸盖螺栓作为连接缸体、缸盖、气缸垫的核心紧固件，其孔位的位置度公差直接影响密封性能，设计时采用等间距分布的螺栓布局，能够让气缸垫的压紧力更均匀，避免出现燃气冲蚀、冷却液渗漏的问题。

连杆与活塞组件的结构尺寸在图纸中也做了完整呈现，连杆的大小头中心距、小头衬套的过盈配合量、大头轴瓦的安装间隙都有明确标注，活塞的环槽位置、销孔尺寸、燃烧室凹坑的轮廓边界也对应了四冲程汽油机的压缩比设计要求。在实际装配场景中，连杆大头的剖分面采用斜切口设计的话，能够在连杆大头尺寸不变的情况下，顺利从缸孔中抽出活塞连杆组件，方便后续的维修保养，这套图纸里的连杆剖分面角度标注，也考虑到了实际维修场景的拆装便利性。

配气机构相关的投影视图里，标注了凸轮轴的凸轮型线升程对应的轮廓尺寸、气门导管的安装位置、气门弹簧的座圈定位尺寸。直列四缸发动机通常采用单顶置凸轮轴或者双顶置凸轮轴结构，这套图纸里的凸轮轴布置位置适配的是双顶置凸轮轴构型，能够独立控制进排气门的开闭正时，在提升充气效率的同时，更好地适配可变气门正时技术的加装需求。图纸中对凸轮轴的轴向间隙、气门的落座角度都做了明确标注，这些参数直接影响发动机的配气相位准确性，要是气门落座角度偏差过大，会导致气门密封不严，出现缸压不足、动力下降的问题。

安装边界方面，图纸里明确标注了发动机悬置的安装孔位坐标、飞轮壳与变速箱连接的止口尺寸、前端轮系的安装平面位置，这些尺寸是整车动力总成匹配的核心依据，在整车总布置阶段，需要根据这些安装边界调整机舱内的布局，预留足够的间隙避免运行过程中出现运动干涉。同时图纸里还标注了油底壳的最低轮廓位置、进排气歧管的安装法兰面角度，这些尺寸直接决定了整车的离地间隙、进排气系统的布置走向，是动力总成搭载匹配时必须严格遵循的设计边界。

从设计思路来看，这套图纸在结构设计上充分平衡了性能、可靠性与工艺性，所有的尺寸标注都遵循机械制图的国家标准，投影关系清晰，公差选用符合内燃机行业的通用设计规范，既能够满足小批量试制的加工要求，也能为后续的三维模型重建、有限元强度校核、运动学仿真提供准确的二维数据基础。在实际的工程开发流程中，这类二维图纸需要和三维数模保持双向关联，任何一处结构修改都要同步更新二维图的尺寸标注，避免出现数模与图纸不一致的问题，导致加工出来的零部件无法完成装配。
