圆法兰式杆管支撑固定座结构设计

在轻工装配、小型设备机架搭建、实验室管线布设、民用卫浴五金安装等场景中，经常需要对通长的圆杆、硬质管线做垂直墙面的悬空固定，这类固定场景往往对安装件的同轴度、承重稳定性、安装便捷性有明确要求，这款带锁紧结构的法兰式杆管支撑座，就是针对这类小直径杆管的墙面安装需求开发的结构件。

从实际使用的工况来看，这类支撑座不需要承受大吨位的重载载荷，但需要保证固定后的杆管不会出现径向晃动、轴向窜动，同时要适配墙面安装的操作空间，不能出现安装工具无法伸入、锁紧操作受阻的问题。设计时首先确定了核心的适配参数：支撑座的内孔直径匹配25毫米的圆杆或硬管，这个尺寸覆盖了日常场景中多数的晾衣杆、设备导向杆、流体输送硬管、工装支撑杆的外径规格，适配范围较广。底座部分采用圆形法兰盘结构，法兰盘整体直径设定为50毫米，这个尺寸既能够保证安装后底座与墙面有足够的接触面积，分散固定点的压应力，避免墙面局部受力过大出现破损，也不会因为底座尺寸过大占用过多安装空间，在狭小的墙角、设备间隙内也能完成安装固定。

整个支撑座的轴向总高度为40毫米，这个高度设计经过了实际安装场景的验证：如果筒体部分高度过低，杆管插入后与内孔的配合长度不足，容易出现杆管倾斜、同轴度偏差的问题；如果筒体部分过高，不仅会增加不必要的材料消耗，还会让支撑座整体突出墙面过多，影响周边部件的布置，甚至容易受到外力碰撞导致松动。筒体与法兰盘采用一体化的结构设计，衔接处做了圆角过渡处理，避免应力集中导致的结构断裂，在长期承受杆管径向载荷的情况下，衔接位置不会出现开裂变形的问题。

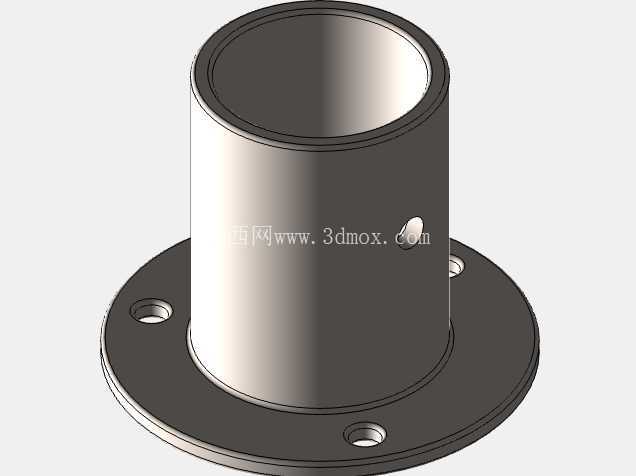

安装固定的结构设计上，法兰盘上均匀布置了三个安装通孔，三个孔呈120度夹角分布在法兰盘的圆周上，相比两个安装孔的结构，三点固定的方式能够自动适应墙面的微小不平整，安装后不会出现底座翘边、固定不稳的情况，同时相比四个安装孔的结构，减少了钻孔、拧紧紧固件的操作量，提升现场安装效率。安装孔的孔径适配常规的自攻螺丝、膨胀螺栓规格，不需要特殊的定制紧固件，现场施工时可以直接选用通用五金件完成固定。

杆管的锁紧结构采用侧面紧定螺钉的设计，在筒体的侧壁上加工有螺纹孔，配套的紧定螺钉从侧面旋入后，端部可以直接顶紧插入内孔的杆管外壁，实现杆管的轴向与径向固定。这种锁紧方式的优势在于，安装时可以先将支撑座固定在墙面上，再将杆管穿入内孔调整到合适的伸出长度，最后拧紧紧定螺钉完成固定，不需要提前在杆管上加工定位孔、卡槽等结构，现场调整的灵活度很高；如果后续需要调整杆管的位置或者拆卸更换，只需要松开紧定螺钉即可操作，维护便捷性较好。紧定螺钉的端部做了钝化处理，顶紧时不会在杆管外壁压出过深的凹痕，避免杆管表面的防腐层被破坏，也不会因为凹痕过深导致杆管无法抽出调整。

从结构建模的细节来看，整个零件的壁厚设计均匀，筒体部分的壁厚能够满足常规使用场景下的强度要求，在承受垂直于杆管方向的侧向载荷时，筒体不会出现变形胀大的问题；法兰盘的厚度与筒体壁厚匹配，安装时拧紧固定螺丝不会导致法兰盘变形。内孔的加工精度按照中等配合精度设计，既能够保证杆管可以顺利穿入，不会出现卡滞的问题，也不会因为配合间隙过大导致杆管晃动。所有的锐边都做了倒角处理，安装操作时不会划伤操作人员，也避免了应力集中导致的零件开裂问题。

在实际选型使用时，需要注意安装面的平整度，如果安装面存在明显的凹凸，需要先做找平处理再固定支撑座，避免法兰盘长期处于翘曲受力状态导致断裂；穿入杆管时要保证杆管插入到筒体的底部，让杆管的端部与法兰盘端面接触，获得更好的支撑效果，拧紧紧定螺钉时要控制扭矩，避免扭矩过大导致螺纹滑牙或者杆管被顶变形。这款支撑座的结构简单，加工难度低，可以采用锌合金压铸、铝合金机加工、工程塑料注塑等多种工艺生产，适配不同成本预算、不同使用环境的需求，在民用五金、小型设备工装、管线布设等场景下都有较高的实用价值。
